Wirtualne Sieci Prywatne - Część 5: Routing w Tunelach

Część 5: Routing w Tunelach - Fundamenty przepływu

1/40

Samo skuteczne zestawienie tunelu VPN (np. GRE czy OpenVPN) to dopiero połowa drogi do sukcesu.
Tunel można porównać do "kabla" – to router musi zdecydować, jakie dane w niego skierować.
Mechanizmy routingu determinują, czy pakiet trafi do odległego oddziału, czy do publicznego Internetu.
Błędy w tablicy routingu to najczęstsza przyczyna zgłoszeń typu: "Tunel jest aktywny (UP), ale brak komunikacji".

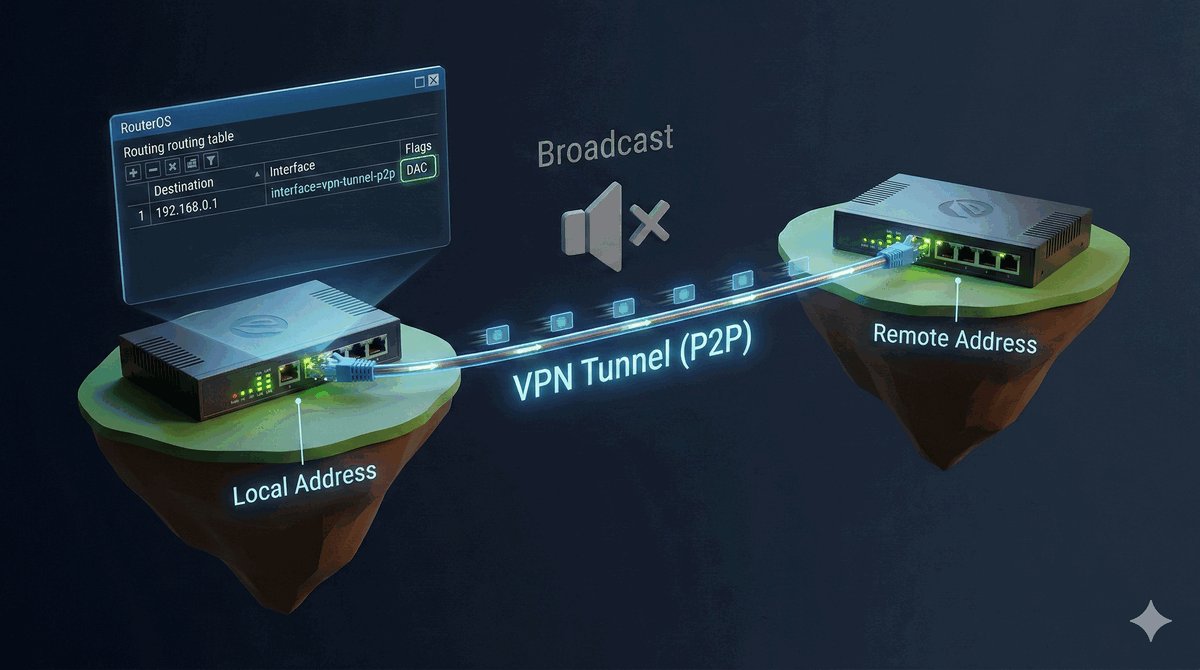

Interfejsy Punkt-Punkt (Point-to-Point)

2/40

Większość technologii VPN tworzy interfejsy logiczne typu P2P.
Różnica względem Ethernetu: brak adresu rozgłoszeniowego (Broadcast).
Struktura opiera się na parze: Adres lokalny oraz Remote Address (adres zdalnego końca).
W tablicy routingu trasy wskazują najczęściej bezpośrednio na nazwę interfejsu lub IP punktu końcowego.
System RouterOS oznacza takie trasy flagami DAC (Dynamic Active Connected).

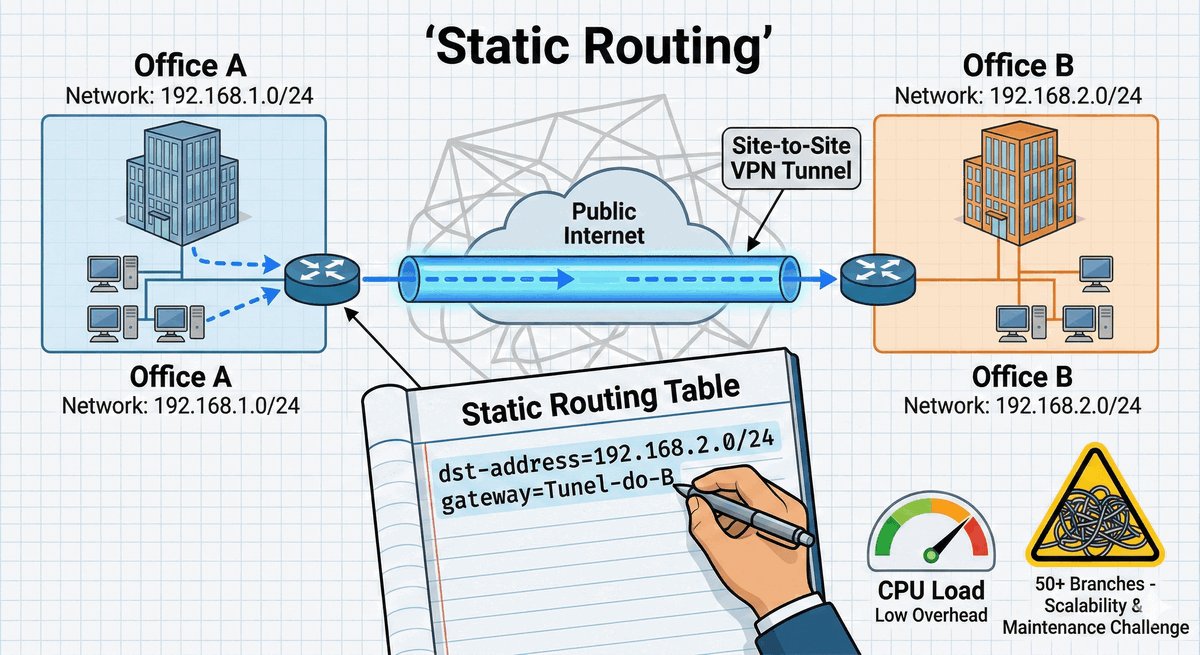

Metoda klasyczna: Routing Statyczny

3/40

Polega na ręcznym definiowaniu tras przez administratora.
Scenariusz: Biuro A (192.168.1.0/24) ↔ Biuro B (192.168.2.0/24).
Router A: dst-address=192.168.2.0/24 gateway=Tunel-do-B.
Router B: dst-address=192.168.1.0/24 gateway=Tunel-do-A.
Zalety: Pełna przewidywalność, brak narzutu na procesor, prostota w małych sieciach.
Wady: Trudne zarządzanie przy dużej liczbie węzłów, brak automatycznej reakcji na awarie łącza.

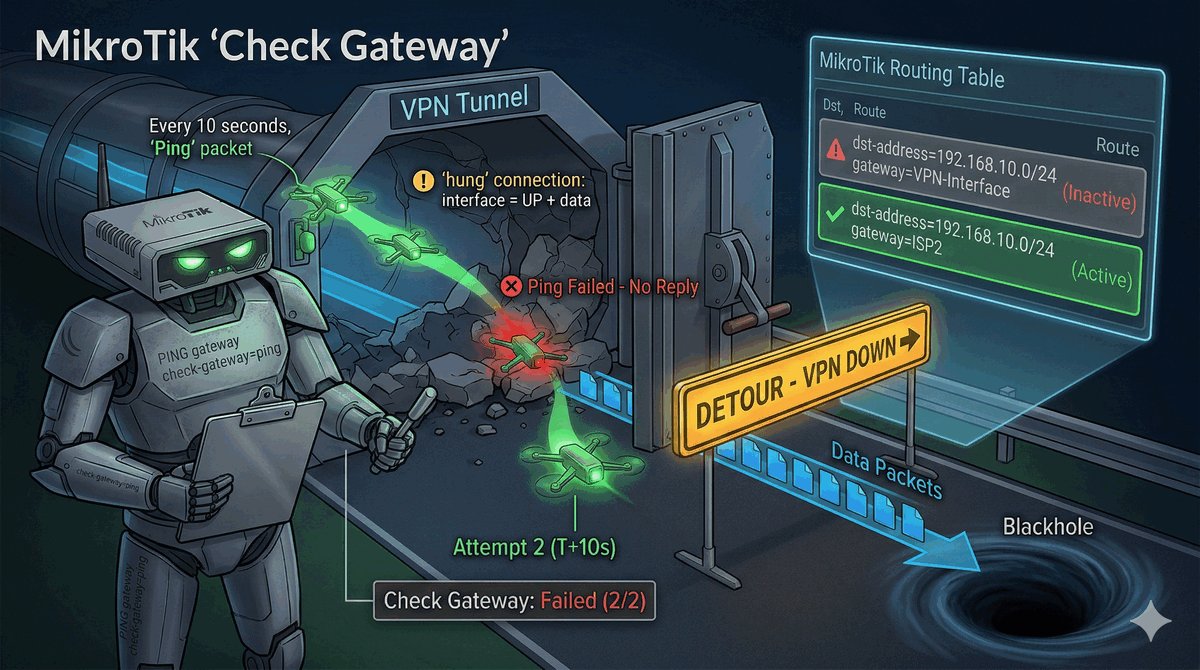

Mechanizm Check Gateway (Monitorowanie bramy)

4/40

Problem: Tunel ma status "UP", ale fizyczne łącze ISP nie przekazuje danych (tzw. Blackhole).
Rozwiązanie w MikroTik: Check Gateway: Ping.
Router wysyła zapytanie ICMP do bramy co 10 sekund. Po dwóch nieudanych próbach trasa zostaje uznana za nieaktywną.
Pozwala to na automatyczne przełączenie ruchu na alternatywną ścieżkę (np. łącze LTE).
Konfiguracja: /ip route add dst=... gateway=10.0.0.2 check-gateway=ping.

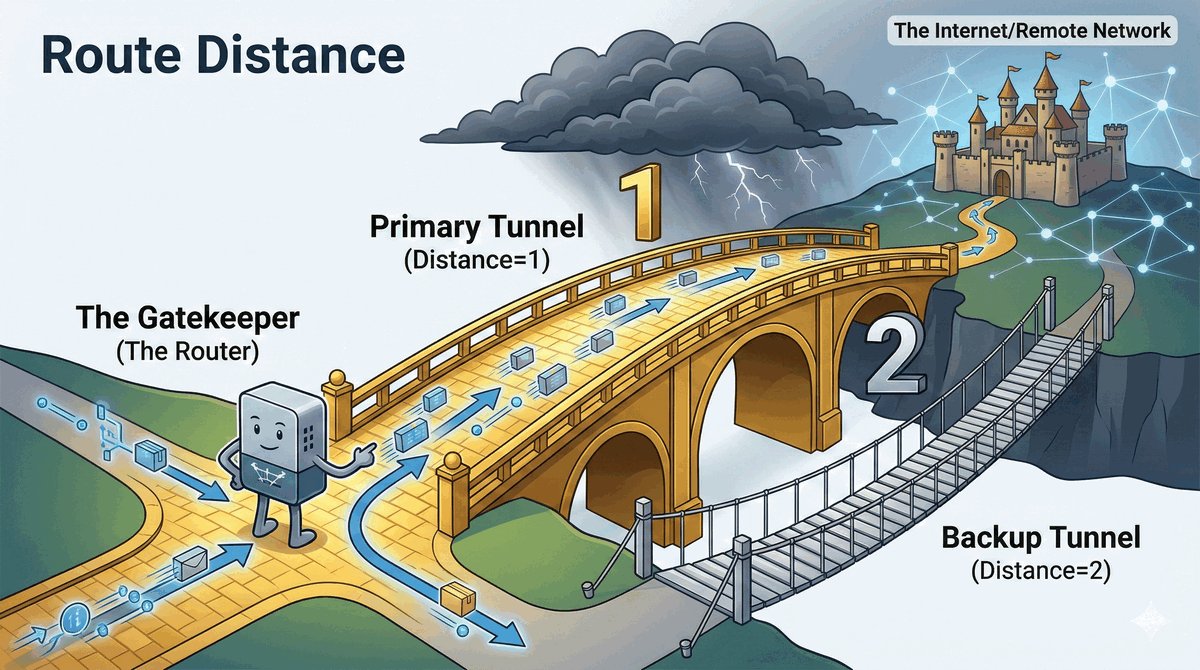

Priorytety tras: Parametr Distance

5/40

Możliwość definiowania łączy podstawowych i zapasowych (np. Główny L2TP ↔ Zapasowy OpenVPN).
Distance (Dystans administracyjny) określa zaufanie do trasy.
Trasa o niższym dystansie (np. 1) jest zawsze wybierana jako pierwsza.
Trasa zapasowa (np. Distance 10) zostaje aktywowana dopiero, gdy trasa o niższym dystansie zniknie z tablicy routingu.

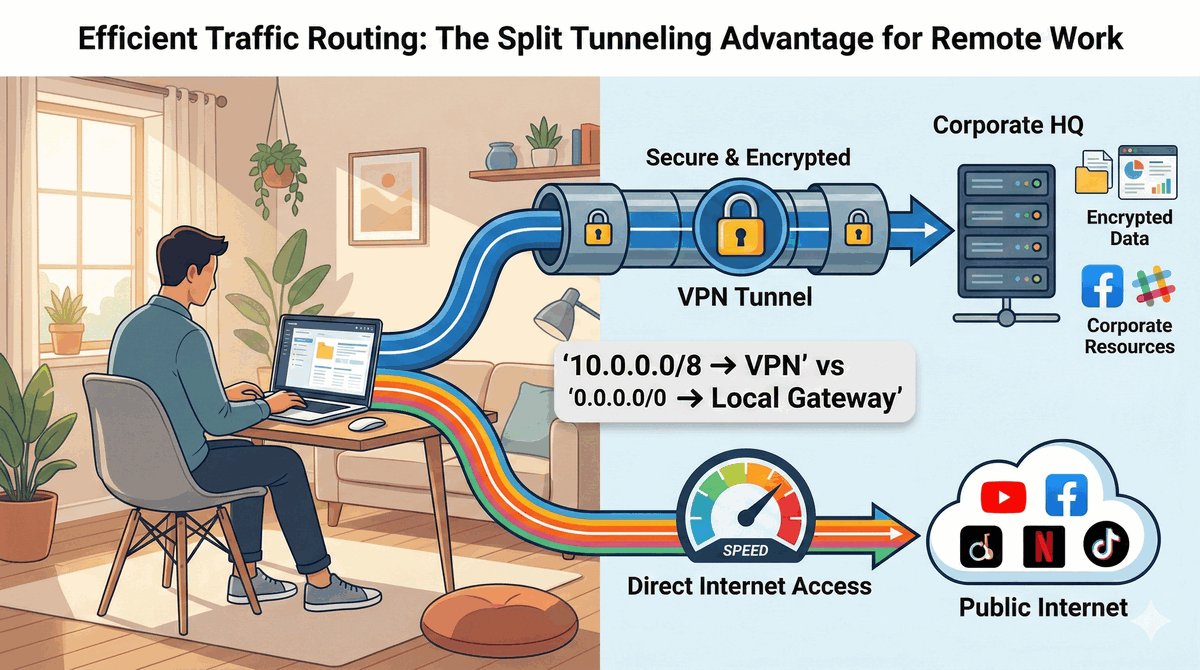

Split Tunneling: Optymalizacja pasma

6/40

Technika rozdzielania ruchu użytkownika zdalnego.
W tunel kierowany jest wyłącznie ruch do zasobów firmowych (np. 10.0.0.0/8).
Ruch prywatny (YouTube, media społecznościowe) omija VPN i wychodzi bezpośrednio przez bramę domową użytkownika.
Zaleta: Oszczędność przepustowości łącza w centrali firmy.
Wada: Brak możliwości filtrowania i inspekcji całości ruchu pracownika (ryzyko infekcji).

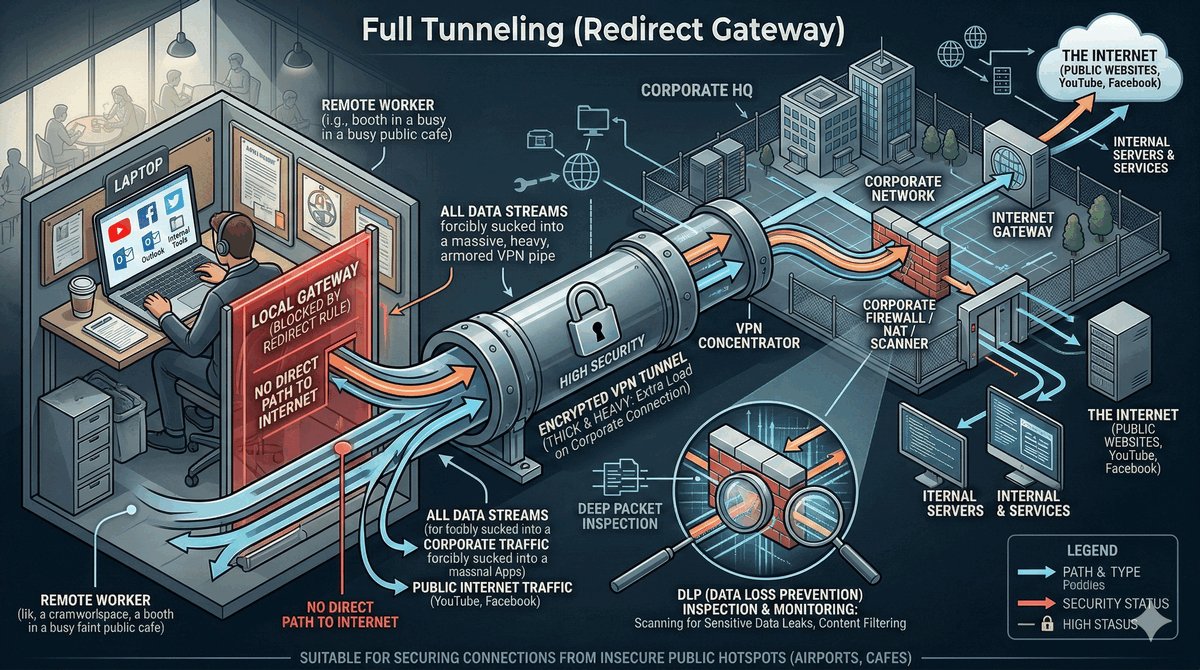

Full Tunneling: Maksymalne bezpieczeństwo

7/40

Wymuszenie, aby CAŁY ruch ze stacji roboczej przechodził przez infrastrukturę firmy.
Trasa domyślna (0.0.0.0/0) zostaje skierowana do tunelu.
Wymaga poprawnej konfiguracji NAT (Maskarady) na routerze brzegowym w biurze.
Standard w korporacjach dbających o zapobieganie wyciekom danych (DLP) oraz przy korzystaniu z niepewnych sieci publicznych.

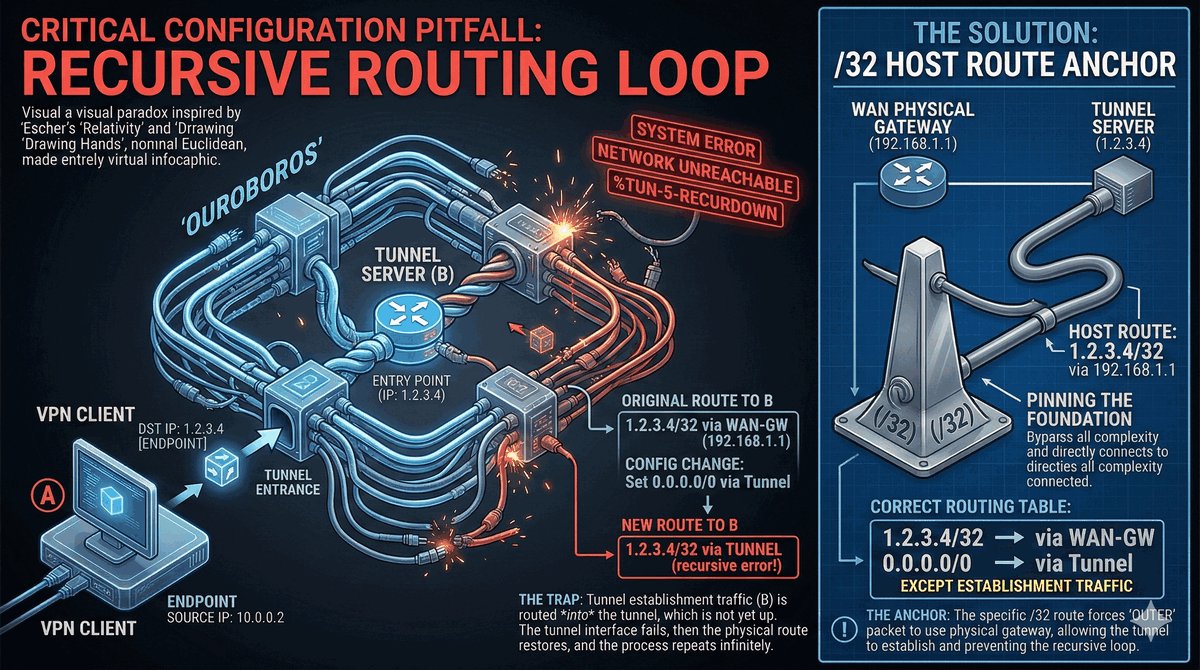

Pętla routingu przy Full Tunneling

8/40

Ryzyko logiczne: Pakiet szyfrowany (który ma stworzyć VPN) próbuje wejść do VPN, którego jeszcze nie ma lub który właśnie próbuje zestawić.
Wymagany jest mechanizm Host Route (/32).
Urządzenie musi posiadać precyzyjną trasę do publicznego adresu serwera VPN przez fizyczną bramę lokalną (ISP).
Nowoczesne klienty VPN (np. OpenVPN) dodają ten wyjątek automatycznie podczas nawiązywania sesji.

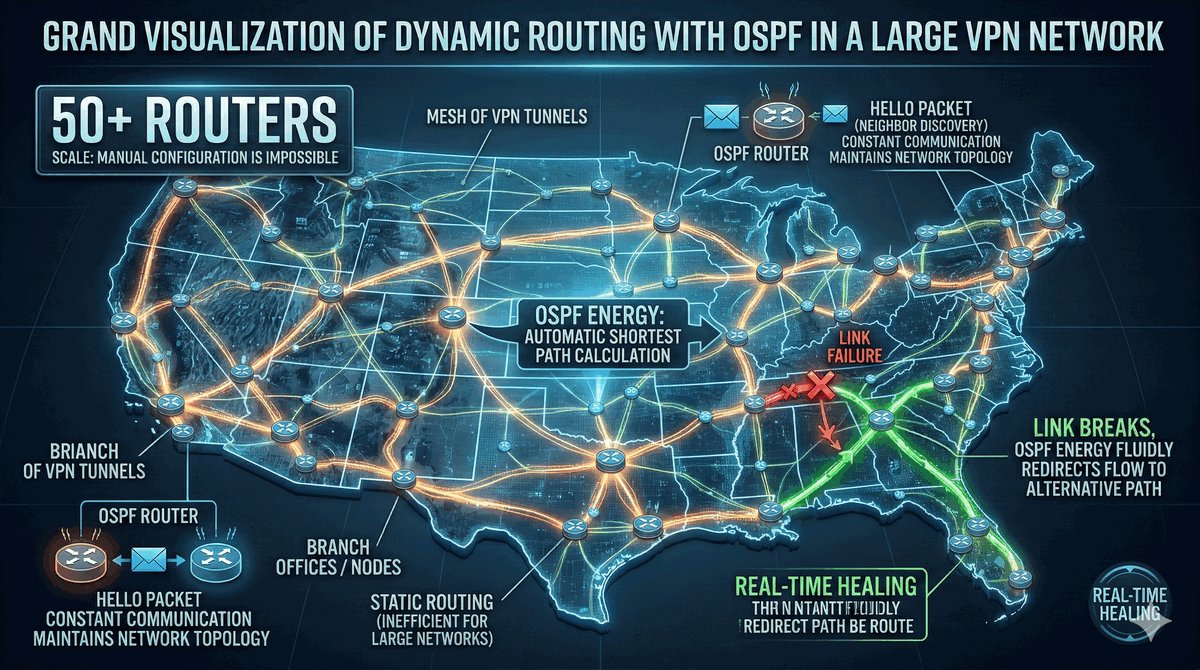

Zastosowanie OSPF w strukturach VPN

9/40

W miarę wzrostu liczby oddziałów (powyżej 3-5), routing statyczny staje się nieefektywny.
OSPF (Open Shortest Path First): Automatycznie wykrywa zmiany w topologii sieci.
Dodanie nowej podsieci w odległym oddziale skutkuje natychmiastową (liczoną w milisekundach) aktualizacją tablic routingu w całej firmie.
Zapewnia pełną redundancję – w razie awarii tunelu głównego, OSPF sam przeliczy trasę przez węzeł zapasowy.

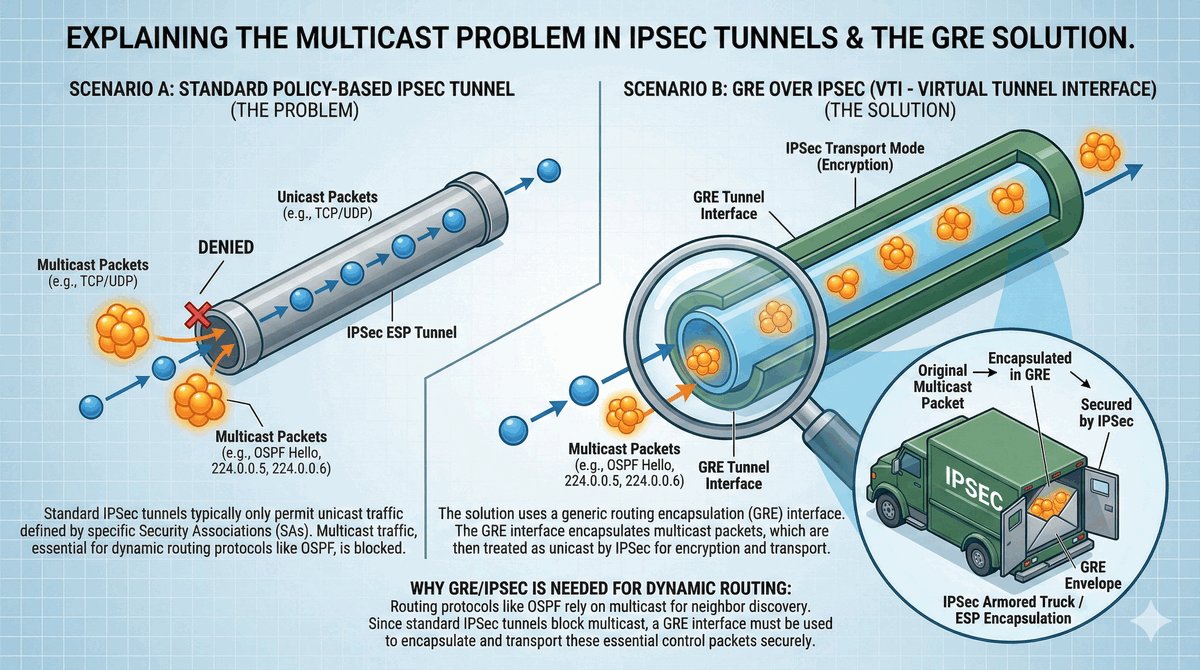

Wymagania OSPF względem tunelu

10/40

Protokół OSPF opiera swoją komunikację na Multicastach (224.0.0.5).
Ograniczenie: "Czysty" IPSec w trybie Policy Based nie obsługuje multicastów.
Rozwiązanie: Należy użyć tuneli interfejsowych, takich jak GRE, IPIP lub VTI.
Najczęstszy model to "OSPF over GRE over IPSec" – zapewnia zarówno bezpieczeństwo, jak i inteligentny routing.

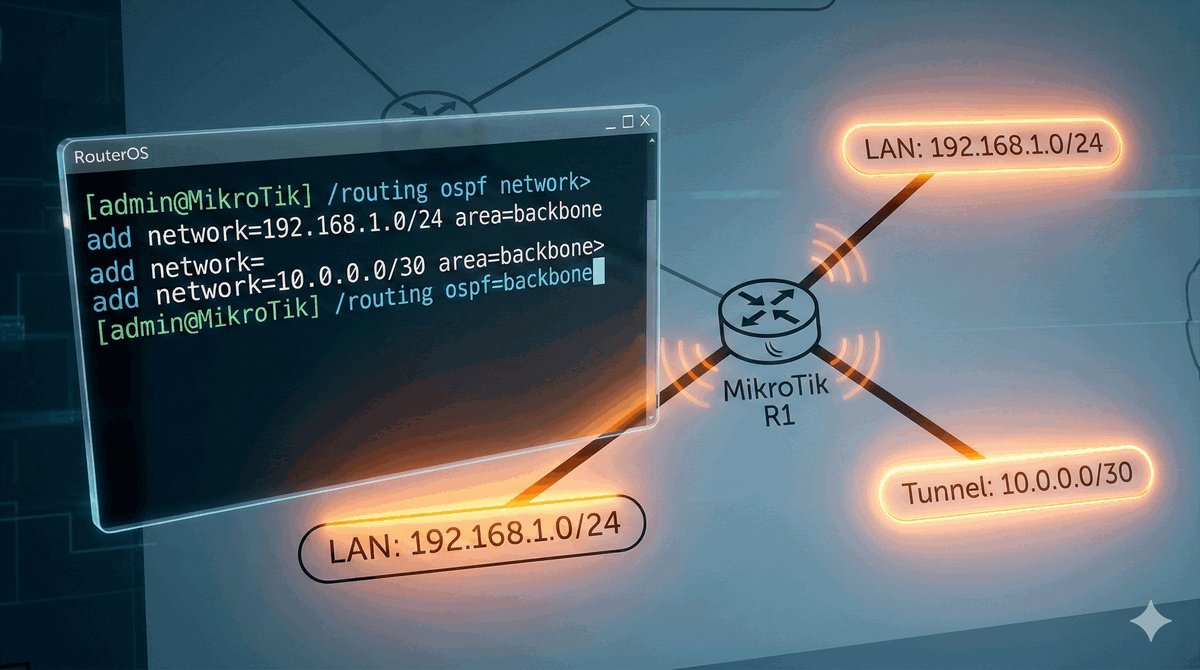

Konfiguracja OSPF w RouterOS

11/40

Procedura dla tunelu GRE (10.0.0.1 ↔ 10.0.0.2):

                # 1. Definiowanie sieci dla komunikacji OSPF

                /routing ospf network add network=10.0.0.0/30 area=backbone

                # 2. Rozgłaszanie lokalnej sieci LAN oddziału

                /routing ospf network add network=192.168.1.0/24 area=backbone

Po wykonaniu tych kroków routery zaczną wymieniać pakiety typu Hello przez tunel.

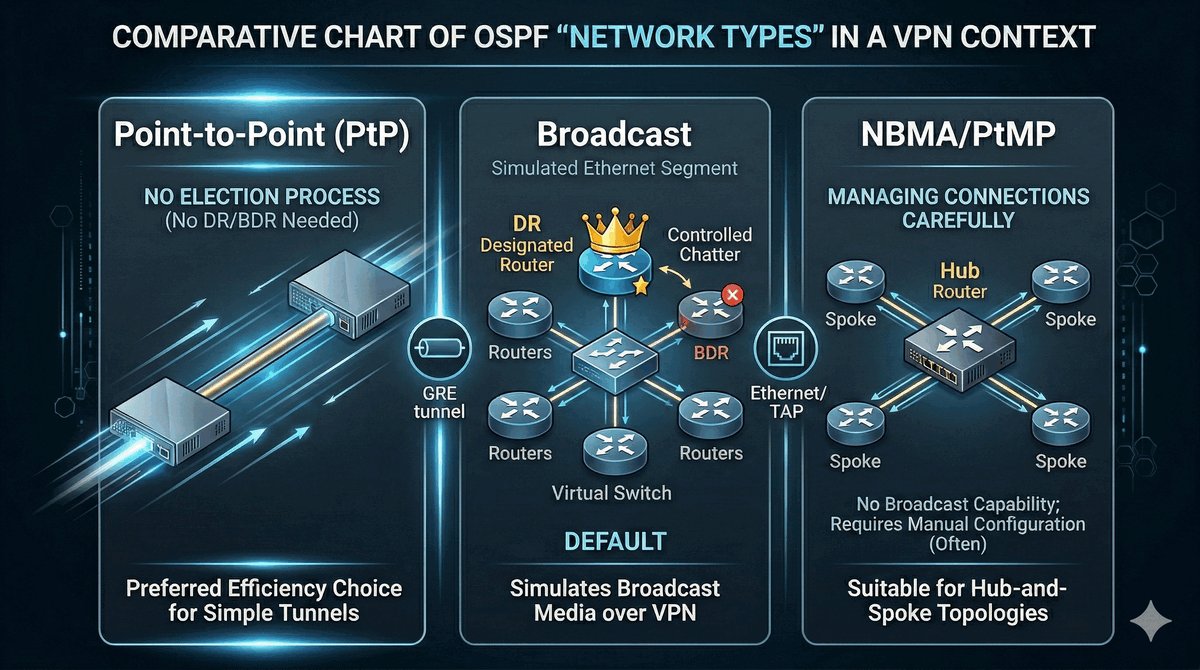

Typy sieci OSPF (Network Type)

12/40

Ustawienie decydujące o stabilności sąsiedztwa w tunelu.
Dla tuneli P2P (GRE, OpenVPN TUN) należy wymusić tryb Point-to-Point. Eliminuje to zbędny wybór DR/BDR, co przyspiesza konwergencję sieci.
W trybie Broadcast (domyślnym dla Ethernetu) OSPF oczekuje pełnej obsługi transmisji rozgłoszeniowej, co w tunelach logicznych może prowadzić do anomalii.

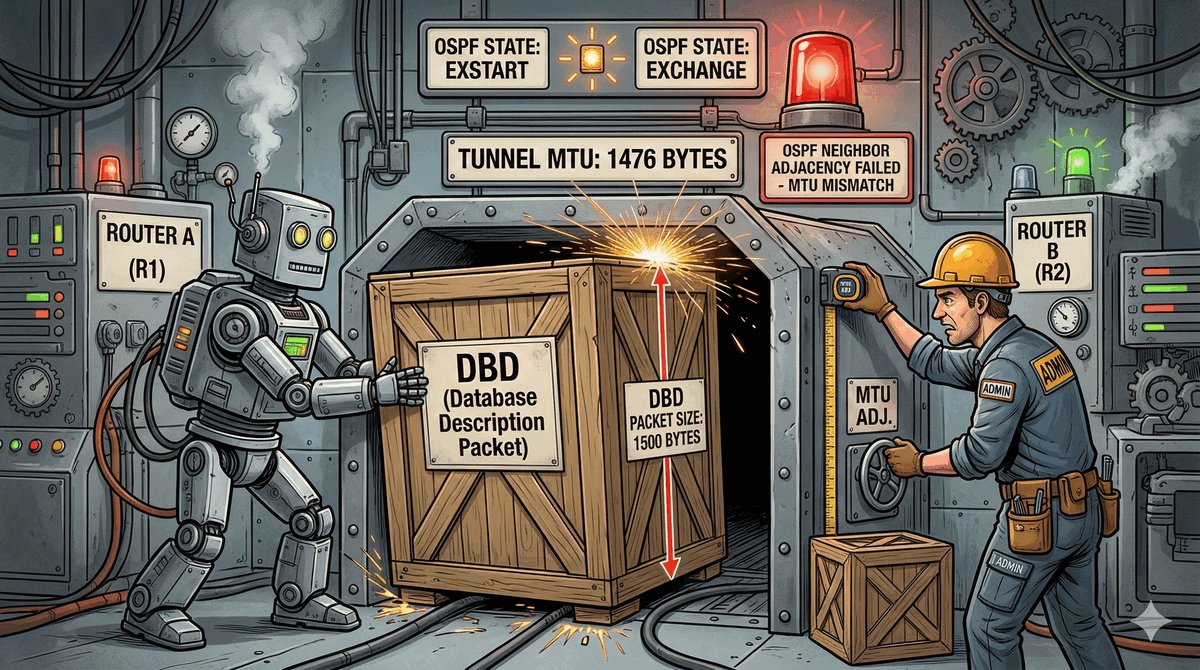

MTU – Pułapka w protokole OSPF

13/40

Wymiana bazy danych (pakiety DBD) często wykorzystuje maksymalną wielkość ramki.
Jeśli MTU tunelu jest niższe (np. 1476B po narzucie GRE) niż oczekiwania silnika OSPF...
...sąsiedztwo utknie w stanie EXSTART lub EXCHANGE.
Krytyczne jest zapewnienie identycznych wartości MTU na obu końcach lub stosowanie "MTU Ignore" (choć to drugie jest rozwiązaniem doraźnym).

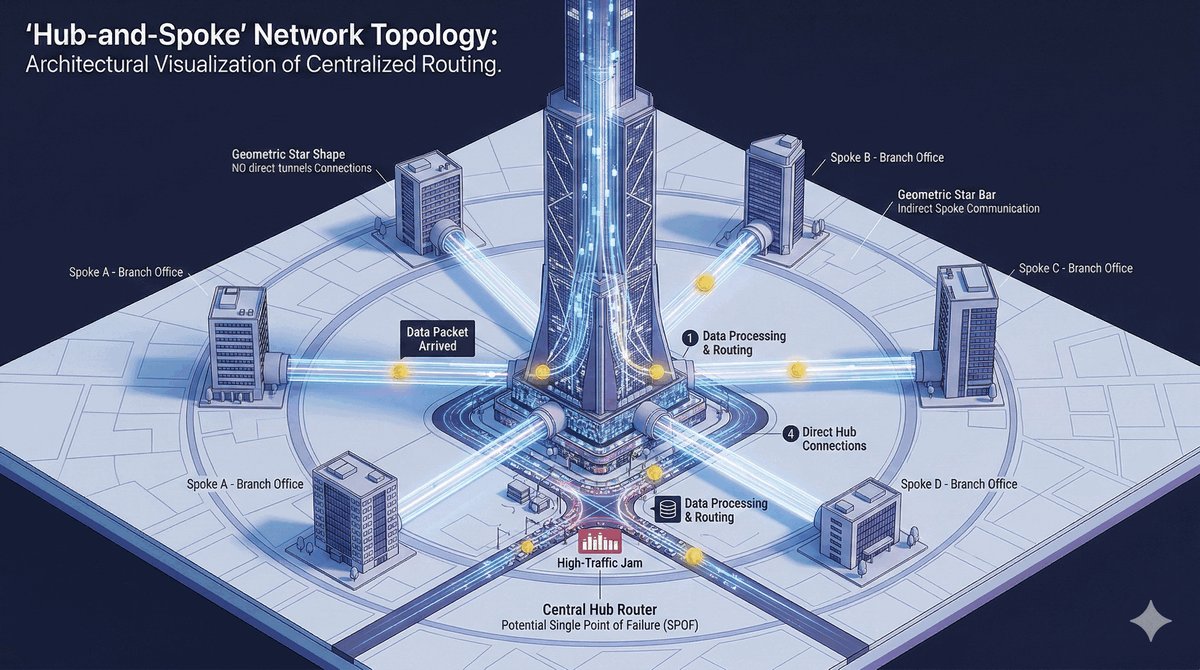

Architektura Hub-and-Spoke (Centrala i Oddziały)

14/40

Centralny węzeł (Hub) utrzymuje połączenia ze wszystkimi oddziałami (Spokes).
Oddziały nie posiadają bezpośrednich połączeń między sobą.
Komunikacja między oddziałami odbywa się tranzytem przez Hub.
Wyzwanie: Hub staje się SPOF (Single Point of Failure) oraz potencjalnym wąskim gardłem wydajnościowym.

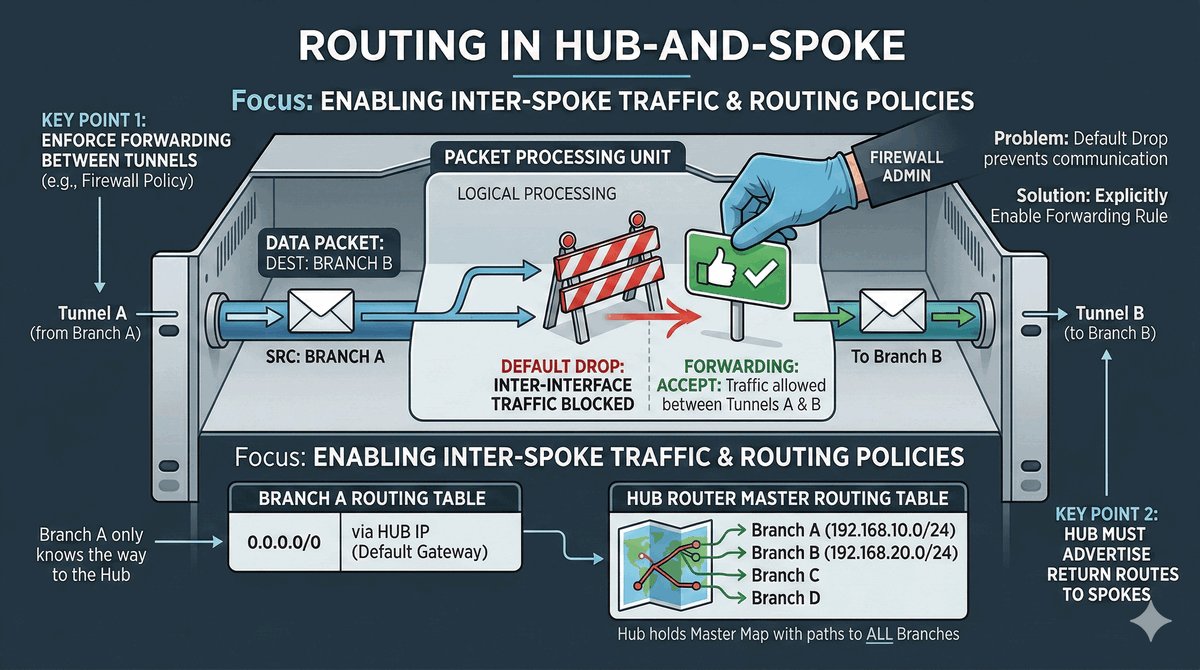

Przekazywanie ruchu (Forwarding) na Hubie

15/40

Aby Oddział A mógł rozmawiać z Oddziałem B, Hub musi pozwalać na routing "z tunelu do tunelu".
Standardowo systemy blokują przekazywanie pakietów między interfejsami wirtualnymi ze względów bezpieczeństwa.
Należy precyzyjnie skonfigurować łańcuch FORWARD w zaporze sieciowej (IP Firewall Filter).

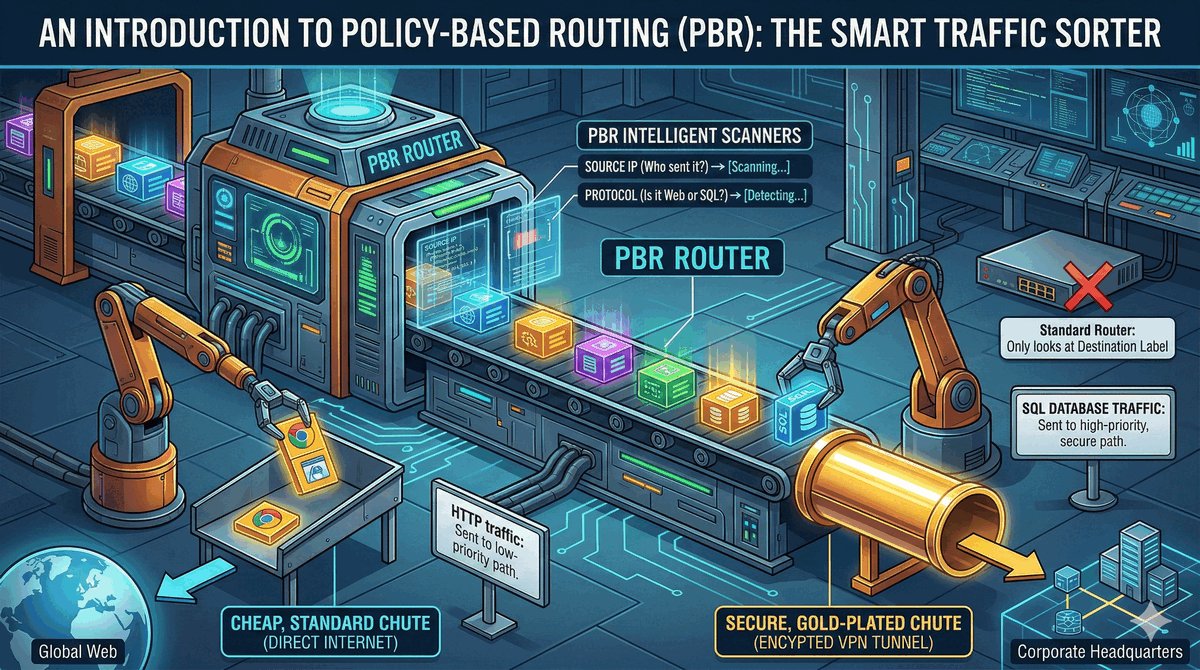

PBR: Routing bazujący na politykach

16/40

Tradycyjny routing bierze pod uwagę wyłącznie adres docelowy.
PBR rozszerza tę logikę o dodatkowe kryteria:
- Adres źródłowy (konkretny dział/komputer).
- Typ protokołu/aplikacji (np. tylko ruch bazodanowy).
- Wielkość pakietu lub port docelowy.
Zastosowanie: Skierowanie ruchu ERP do tunelu VPN, przy jednoczesnym wysyłaniu poczty e-mail bezpośrednio przez ISP.

Zastosowanie Mangle i Routing Marks

17/40

Implementacja PBR w RouterOS odbywa się dwuetapowo:

                # 1. Znakowanie pakietu w łańcuchu Prerouting

                /ip firewall mangle add chain=prerouting src-address=192.168.1.50 action=mark-routing new-routing-mark=przez-vpn

                # 2. Przypisanie trasy do znacznika

                /ip route add dst-address=0.0.0.0/0 gateway=Tunel-VPN routing-mark=przez-vpn

Dzięki temu tylko wskazany host (1.50) będzie korzystał z tunelu jako wyjścia na świat.

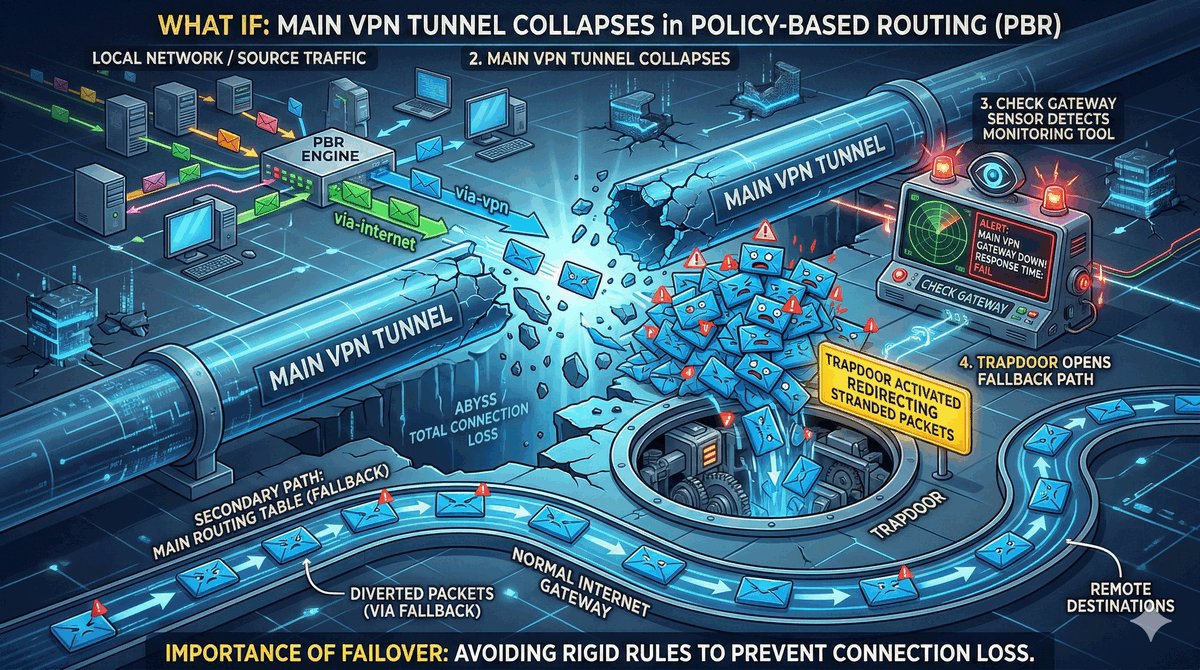

Mechanizmy Failover w rozwiązaniach PBR

18/40

W PBR brak aktywnej bramy w specyficznej tablicy routingu może skutkować całkowitym odcięciem hosta od sieci.
Należy zawsze definiować trasy alternatywne lub upewnić się, że w przypadku awarii pakiet może wrócić do głównej tablicy (Main).
Monitorowanie statusu tunelu za pomocą check-gateway staje się tu krytyczne.

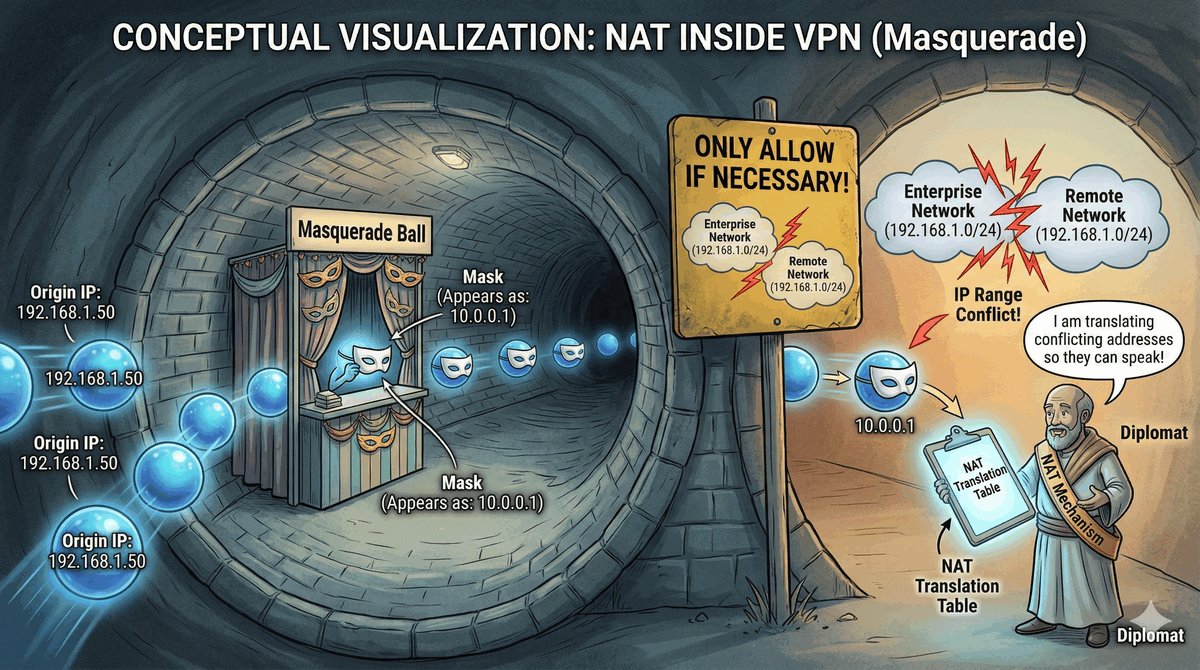

Wykorzystanie NAT wewnątrz VPN

19/40

Zalecana praktyka: "Unikaj NAT w sieciach wewnętrznych". Utrudnia on audyt i monitorowanie ruchu.
Sytuacje przymusowe: Konflikt adresacji. Firma A i Firma B używają tych samych sieci (np. 192.168.1.0/24).
Zastosowanie Maskarady na interfejsie tunelu pozwala ukryć całą wewnętrzną adresację i rozwiązać problem "nakładających się sieci".

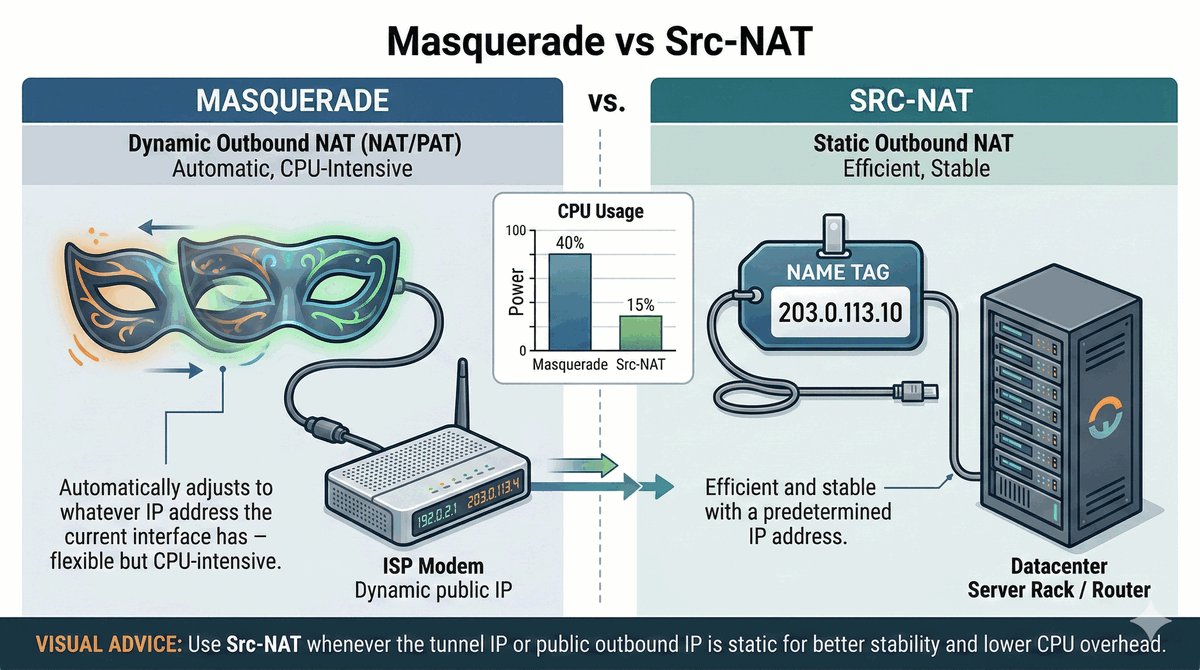

Src-NAT vs Masquerade w praktyce

20/40

Masquerade: Przeznaczony dla łączy dynamicznych. Przy każdym zerwaniu sesji czyści tablicę połączeń (Conntrack).
Src-NAT: Optymalny dla tuneli o stałych adresach IP. Mniejszy narzut na zasoby procesora routera.
Dyrektywa: action=src-nat to-address=10.0.0.1 (Adres własny końcówki tunelu).

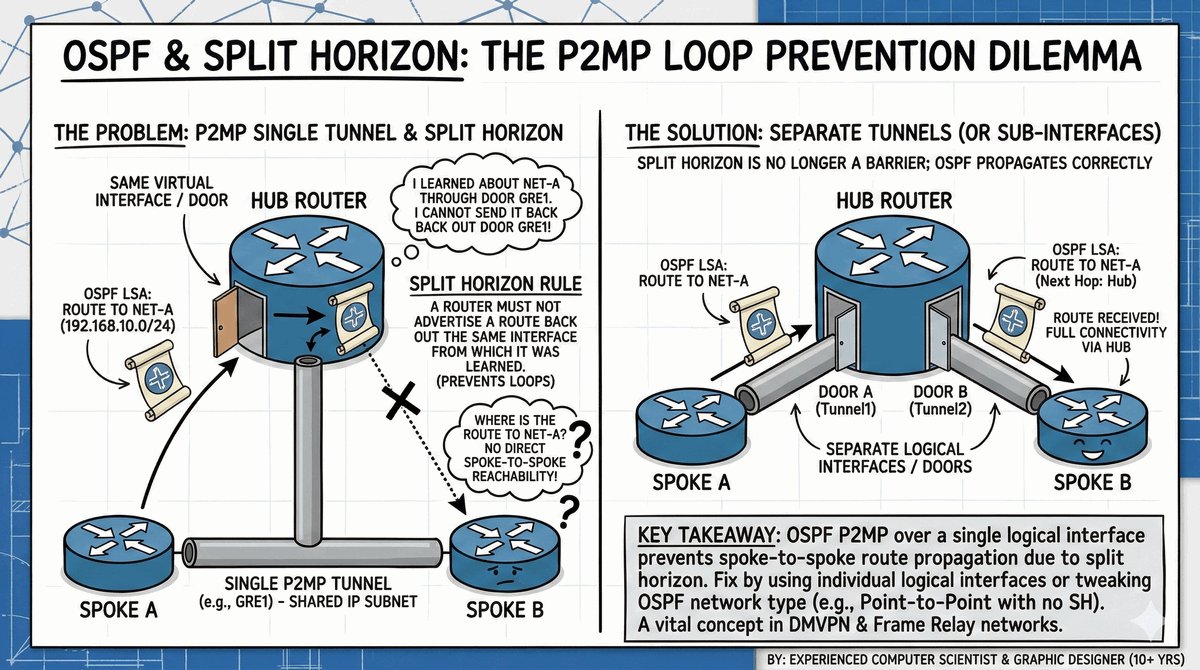

Problem Split Horizon w OSPF

21/40

Zjawisko specyficzne dla topologii Hub-and-Spoke.
Hub odbiera informację o sieci z Oddziału A na wirtualnym interfejsie. Zgodnie z regułą Split Horizon, nie może jej rozgłosić z powrotem na ten sam interfejs do Oddziału B.
Rozwiązanie: Stosowanie unikalnych interfejsów PtP dla każdego oddziału lub zmiana typu sieci OSPF na Point-to-Multipoint (PtMP).

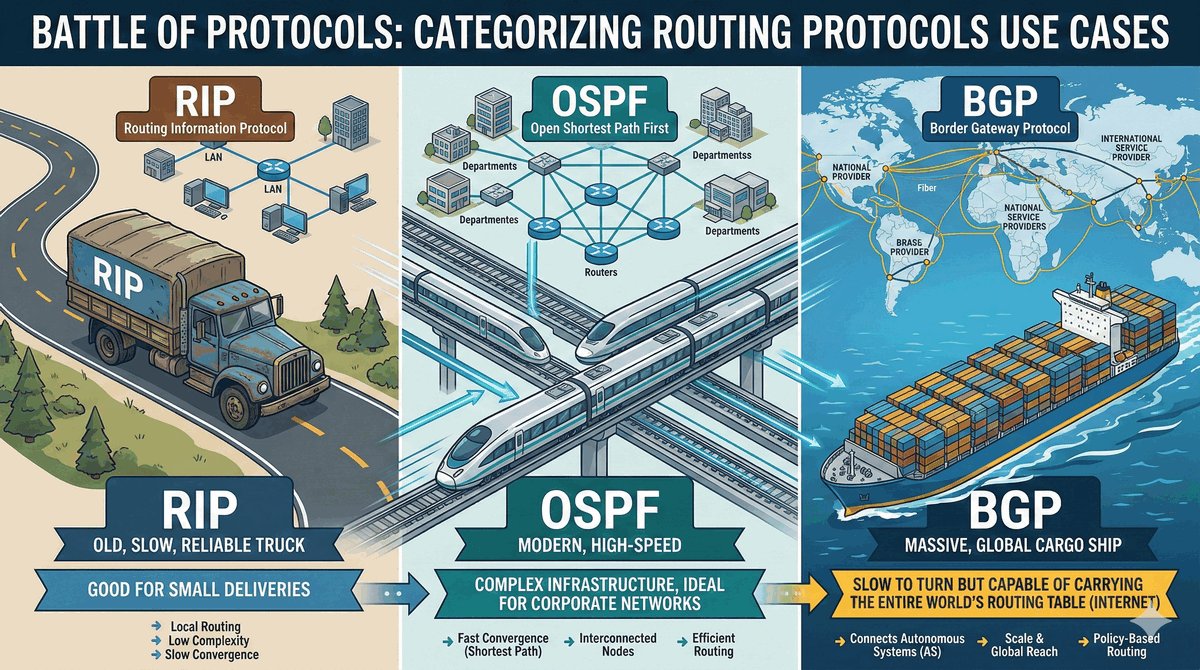

Wybór protokołu routingu dla VPN

22/40

RIP: Rozwiązanie przestarzałe, powolna zbieżność. Niepolecane w nowoczesnych strukturach.
OSPF: Standard korporacyjny (Interior Gateway Protocol). Optymalny dla większości wdrożeń VPN.
BGP / iBGP: Wykorzystywany w rozwiązaniach operatorskich oraz architekturach takich jak DMVPN (Cisco). Niezrównana skalowalność i łatwość przechodzenia przez tunele dzięki komunikacji Unicast (TCP 179).

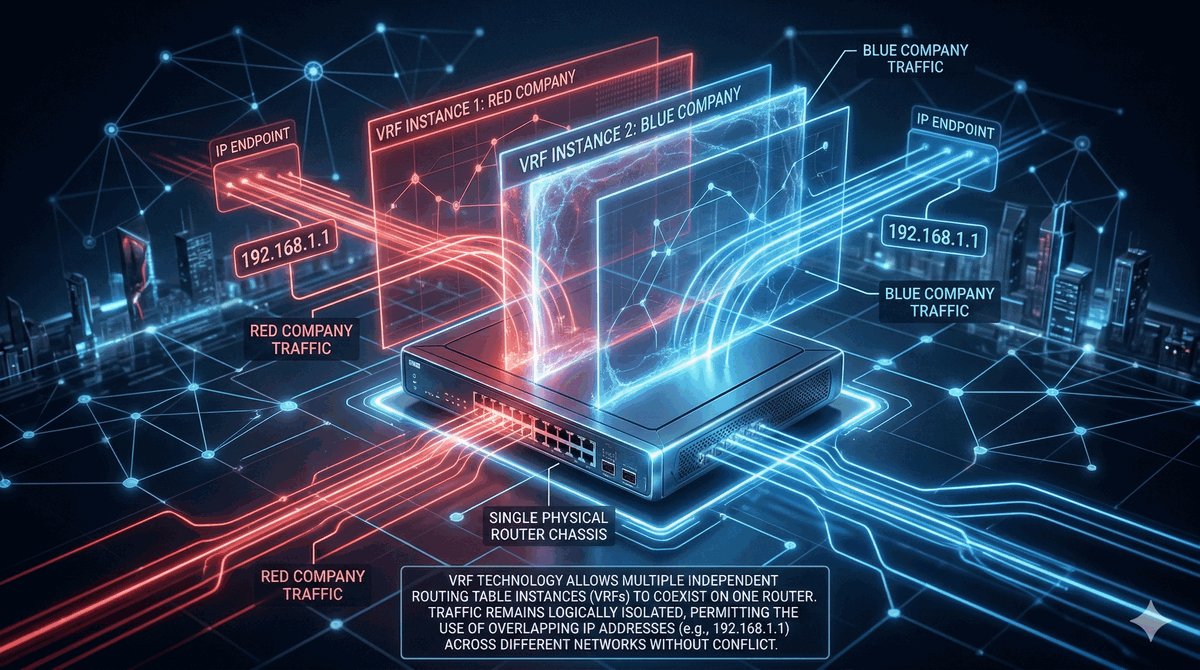

VRF (Virtual Routing and Forwarding)

23/40

Umożliwia stworzenie wielu odizolowanych tablic routingu w obrębie jednego routera fizycznego.
Pozwala na współistnienie identycznych adresacji IP (np. dwóch różnych klientów w firmie outsourcingowej) bez ryzyka konfliktów.
Kluczowa technologia w sieciach dostawców usług VPN typu MPLS.

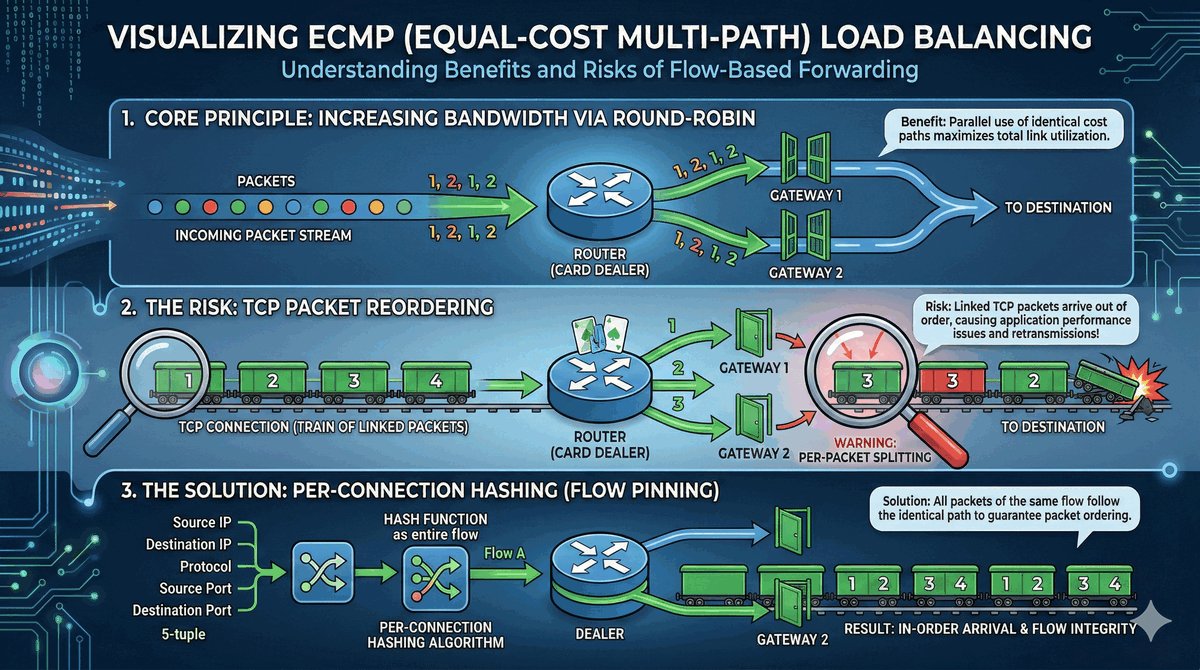

Równoważenie obciążenia: Mechanizm ECMP

24/40

ECMP (Equal Cost Multi-Path): Równoległe korzystanie z dwóch lub więcej tuneli do tego samego celu.
Konfiguracja trasy z wieloma bramami: gateway=10.0.0.1,10.0.0.2.
Ostrzeżenie: Rozdzielanie pakietów pojedynczej sesji na różne tunele może prowadzić do zmiany kolejności pakietów (Out-of-order) i spadku wydajności TCP.
Zalecane stosowanie hashowania na podstawie par adresów IP.

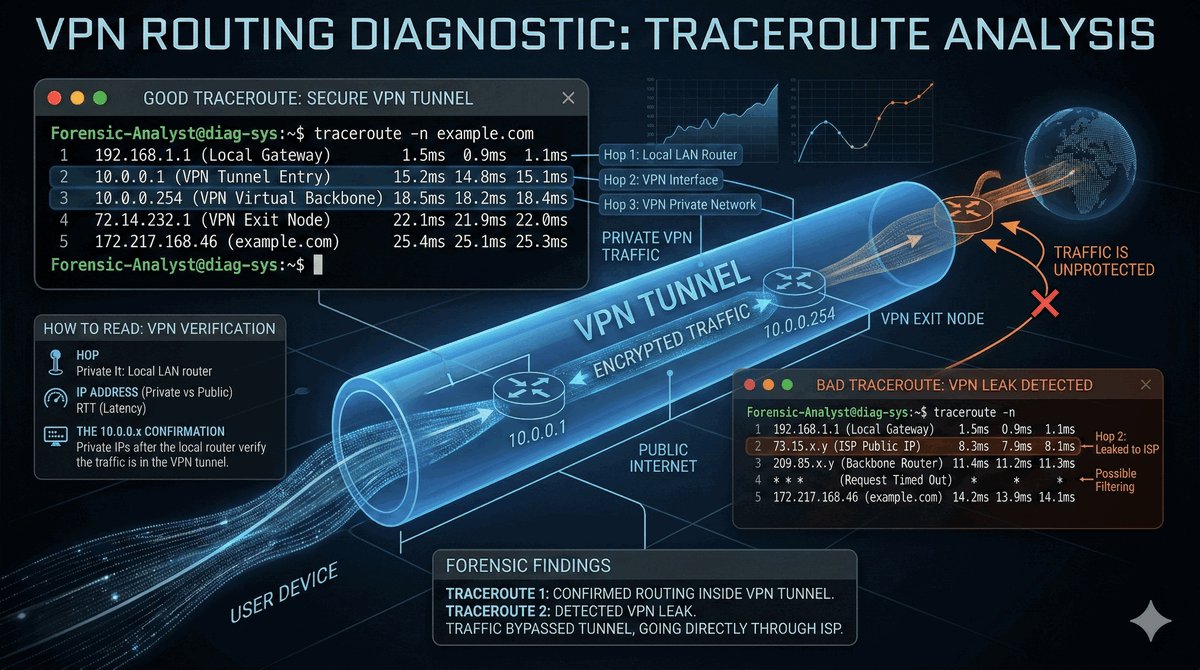

Diagnostyka: Traceroute wewnątrz tunelu

25/40

Podstawowe narzędzie weryfikacji ścieżki pakietu.
Jeśli na liście przeskoków (hops) widzisz adresy wewnętrzne tunelu (np. 10.8.0.1) – routing odbywa się poprawnie przez VPN.
Gwiazdki (*) lub adresy publiczne ISP oznaczają "wyciek" ruchu poza zabezpieczony tunel.

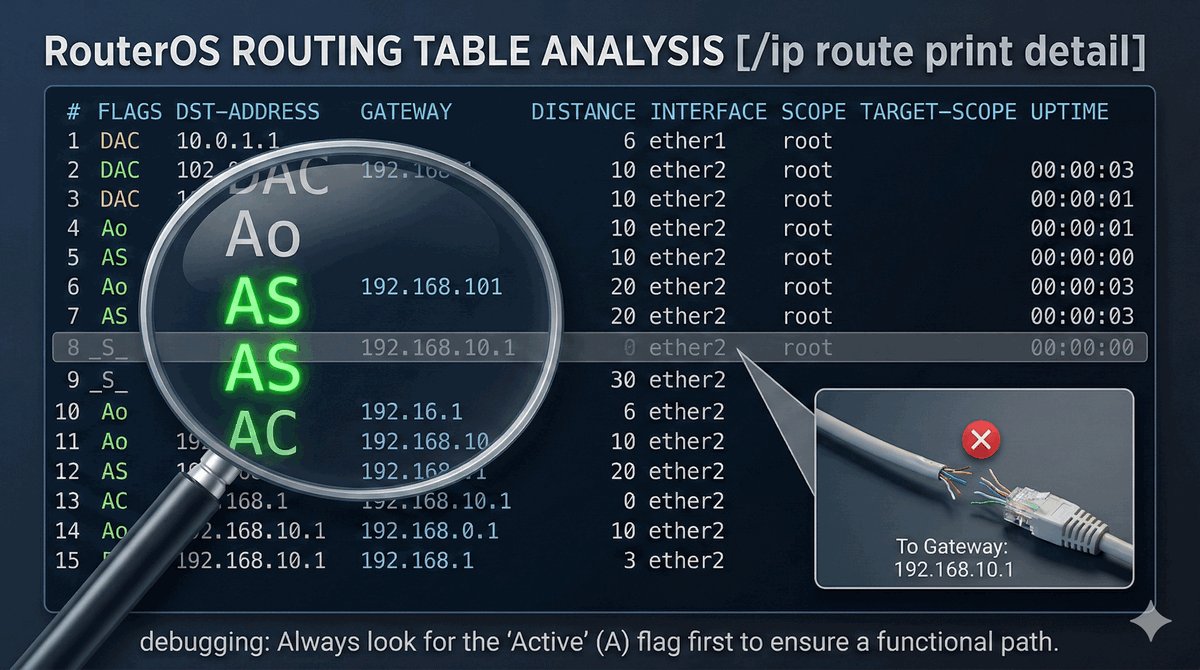

Kluczowe flagi w tablicy IP Route

26/40

Szczegółowa lista tras: /ip route print detail.
A (Active): Trasa brana pod uwagę przez procesor.
S (Static): Trasa wpisana ręcznie.
D (Dynamic): Trasa utworzona przez system lub protokół routingu (np. OSPF).
Brak flagi A przy trasie statycznej oznacza, że jej brama jest nieosiągalna (np. tunel jest w statusie Down).

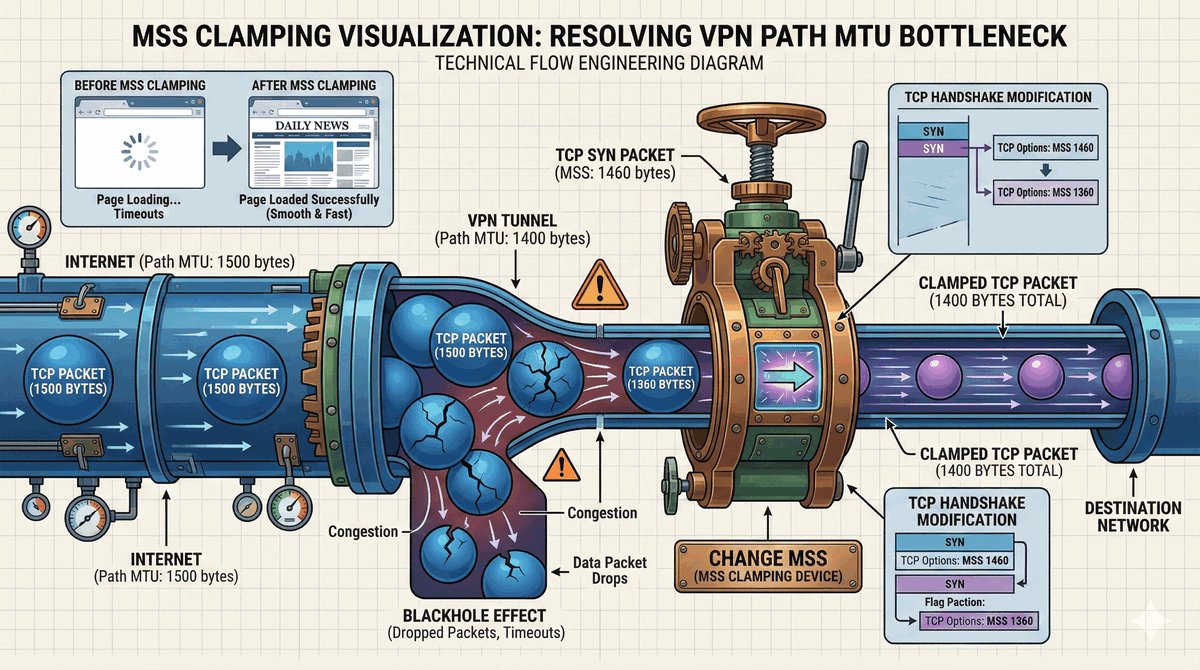

MSS Clamping: Naprawa fragmentacji

27/40

Częsty objaw: "Pingi działają, ale strony WWW nie chcą się ładować".
Przyczyna: Pakiety ICMP są małe, natomiast dane HTTPS wypełniają całe MTU, które w tunelu jest uszczuplone o nagłówki VPN.
Rozwiązanie: Aktywacja Change MSS (MSS Clamping) na routerze brzegowym w celu wymuszenia na komputerach końcowych wysyłania mniejszych segmentów danych.

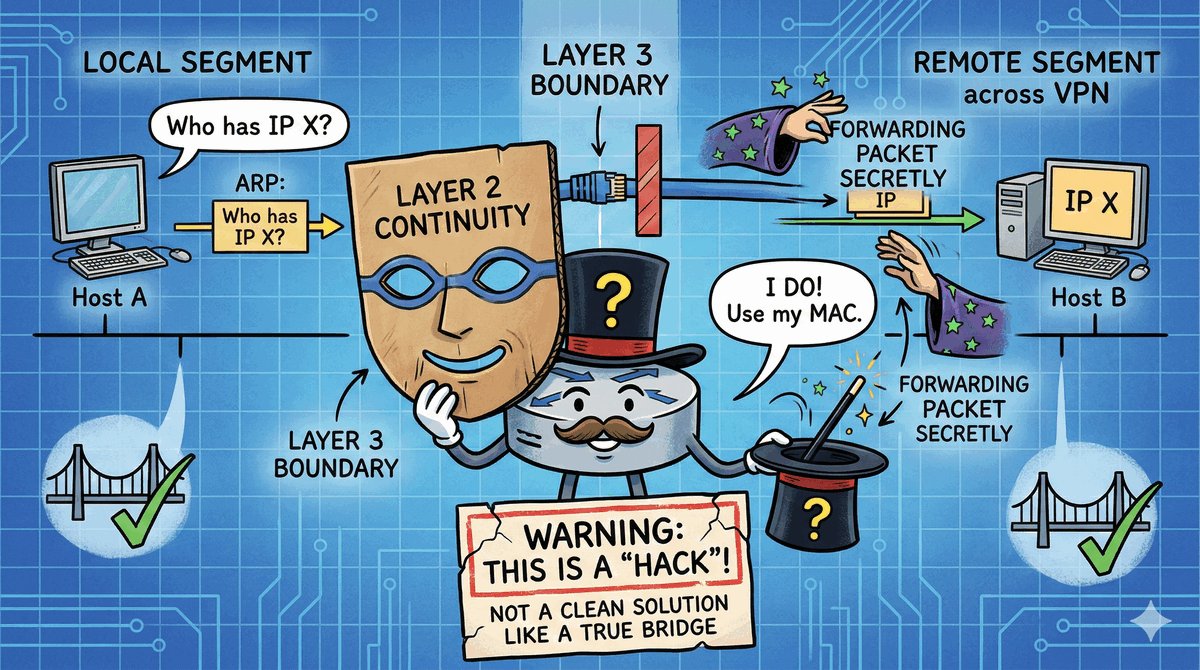

Proxy-ARP: Symulacja wspólnego segmentu

28/40

Stosowane, gdy chcemy udawać, że hosty w oddziale są częścią tej samej podsieci co w centrali bez budowania mostu L2.
Router odpowiada na zapytania ARP w imieniu zdalnych hostów.
Rozwiązanie ryzykowne i trudne w diagnostyce – zalecane jedynie w specyficznych, rzadkich scenariuszach.

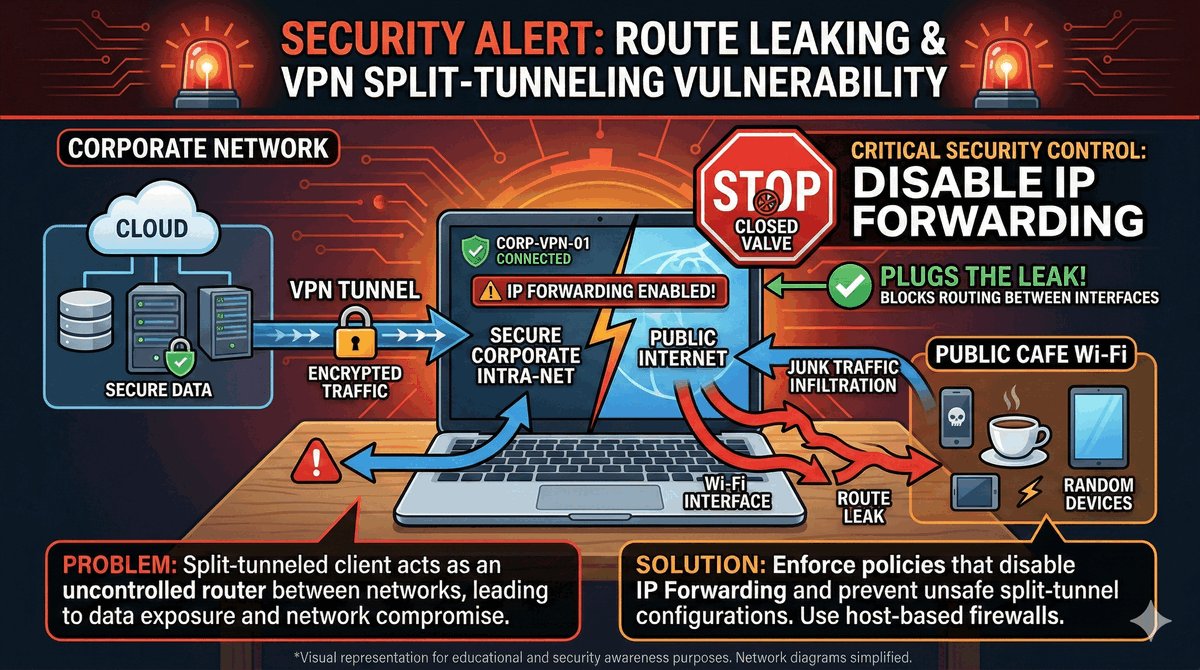

Zjawisko Route Leaking

29/40

Niepożądany "wyciek" tras prywatnych do publicznej sieci Internet (np. błąd w konfiguracji BGP).
W systemach Windows należy zwrócić uwagę na opcję "IP Forwarding" na stacjach roboczych, aby stacja nie stała się nieautoryzowanym punktem tranzytowym między jej sieciami fizycznymi a VPN.

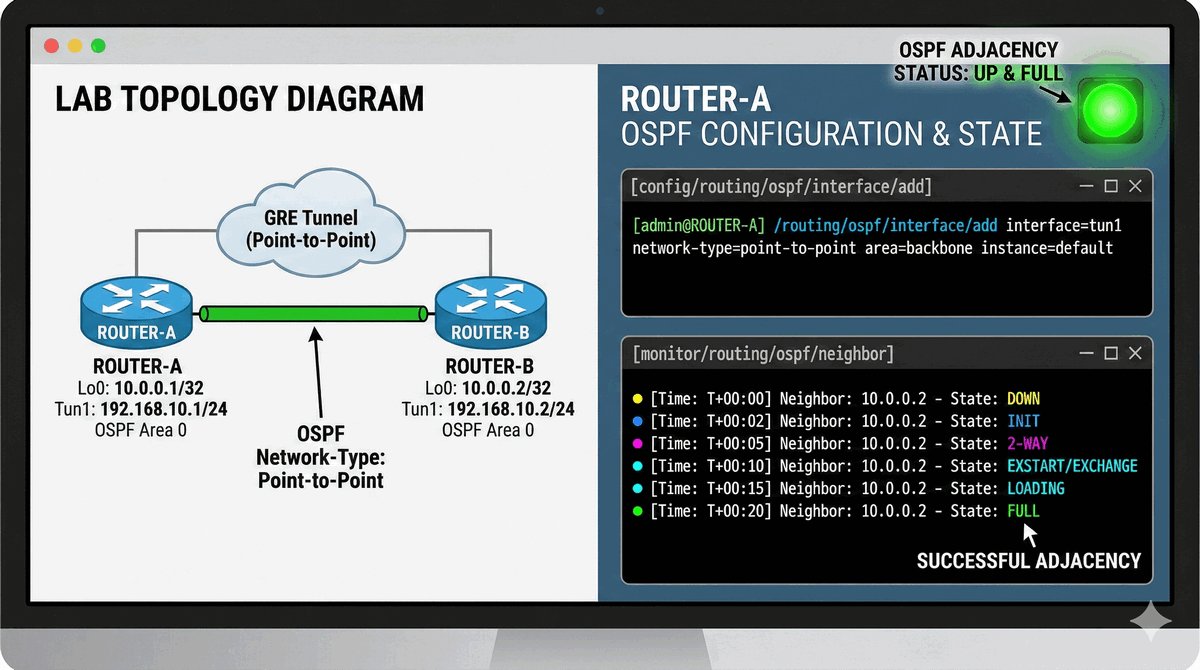

Praktyka: Konfiguracja OSPF Point-to-Point

30/40

                # Konfiguracja routera oddziałowego

                /routing ospf instance add name=default-ospf

                /routing ospf interface add interface=tunel-gre-1 network-type=point-to-point

                /routing ospf network add network=10.0.0.0/30 area=backbone

                /routing ospf network add network=192.168.10.0/24 area=backbone

Użycie typu point-to-point gwarantuje najszybszą stabilizację połączenia sąsiedzkiego.

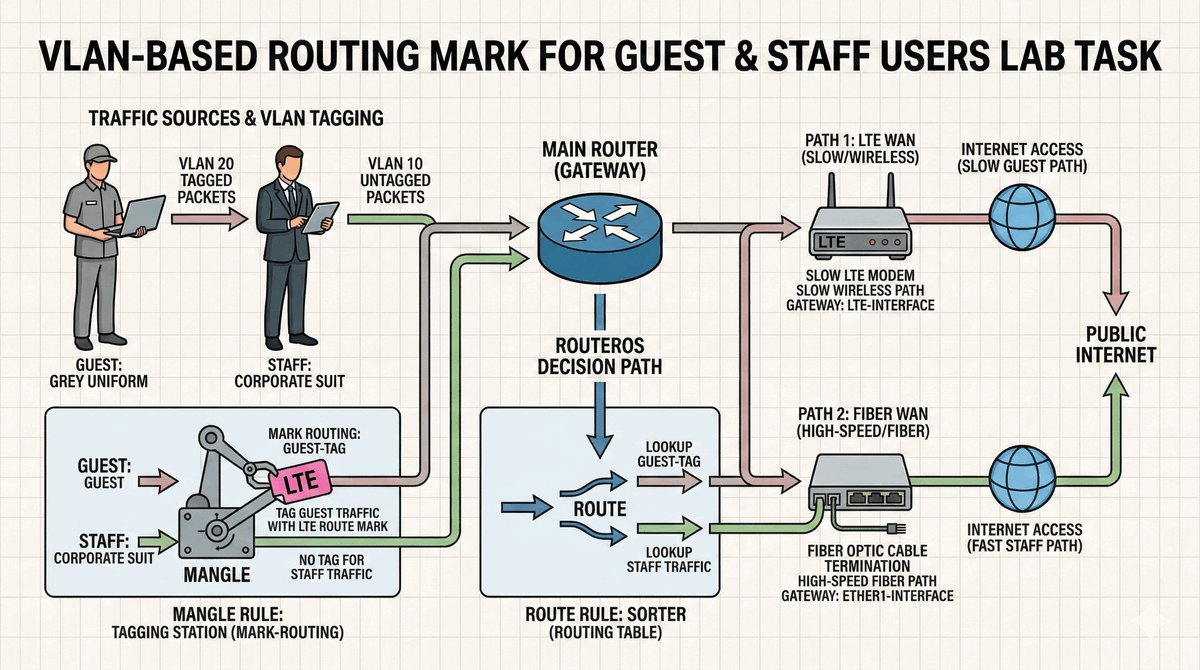

Praktyka: PBR dla wybranych gości

31/40

Separacja ruchu: Goście (VLAN 20) kierowani do zapasowego łącza mobilnego.

                /ip firewall mangle add chain=prerouting src-address=192.168.20.0/24
                action=mark-routing new-routing-mark=do_sieci_lte

                /ip route add gateway=192.168.8.1 routing-mark=do_sieci_lte

                /ip route add gateway=1.1.1.1 (Brama główna bez oznaczeń)

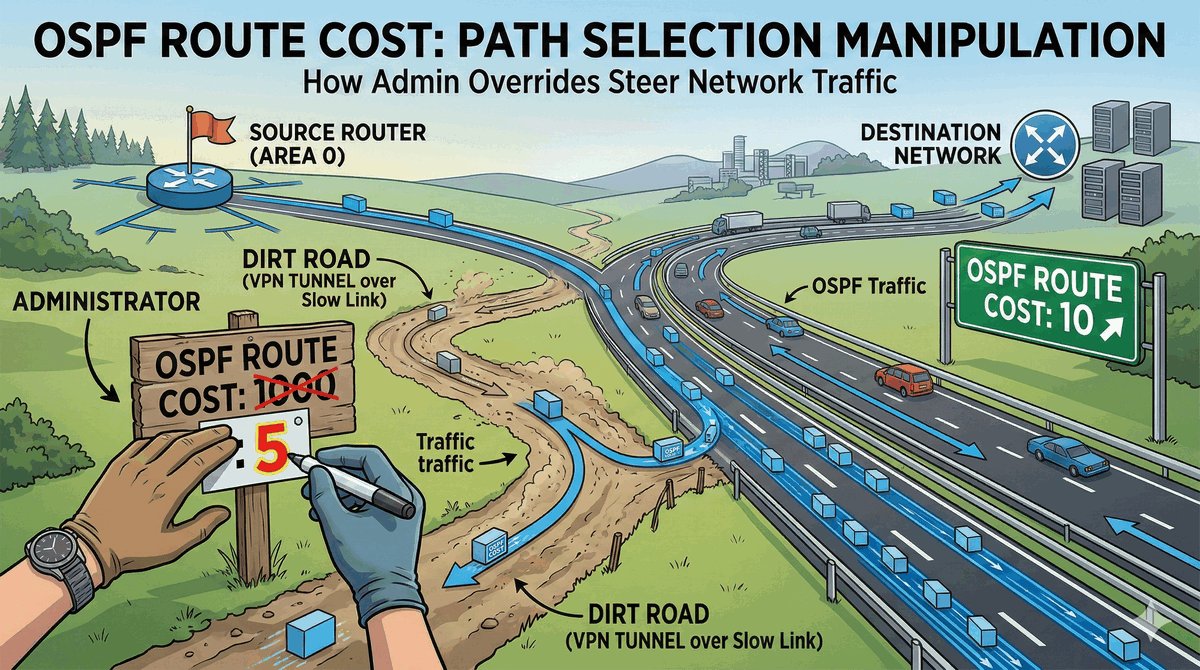

Metryki i sterowanie kosztem kosztów (Cost)

32/40

W OSPF wybór trasy bazuje na najniższym sumarycznym koszcie (Cost).
Standardowo koszt zależy od prędkości medium (Reference Bandwidth).
Administrator może ręcznie "podnieść koszt" łącza zapasowego (np. tunelu na łączu satelitarnym), aby był on wykorzystywany tylko w ostateczności.
/routing ospf interface set tunel-gre-1 cost=1000.

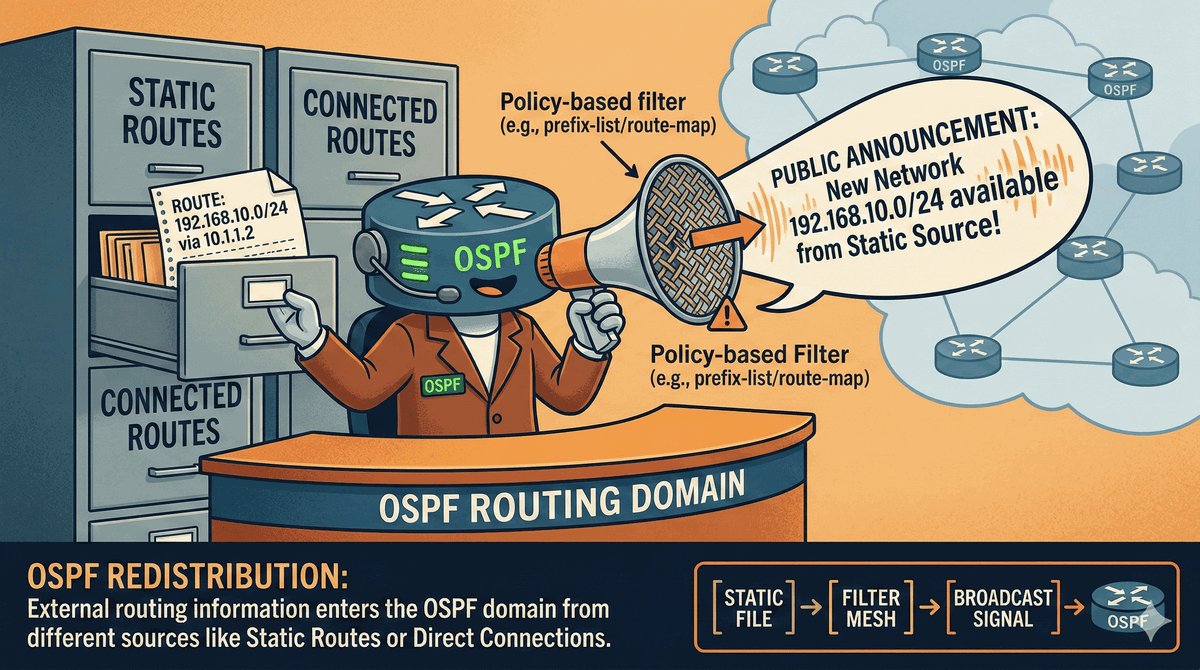

Redystrybucja tras zewnętrznych

33/40

Mechanizm włączania tras "nie-OSPF" do tablic oddziałów.
Najczęstszy przypadek: Rozgłaszanie bramy domyślnej (Internetu) z Centrali do Oddziałów.
W ustawieniach instancji: distribute-default=if-installed-as-type-1.
Uwaga: Nieprzemyślana redystrybucja wszystkich tras podłączonych (Connected) może prowadzić do powstania pętli routingu.

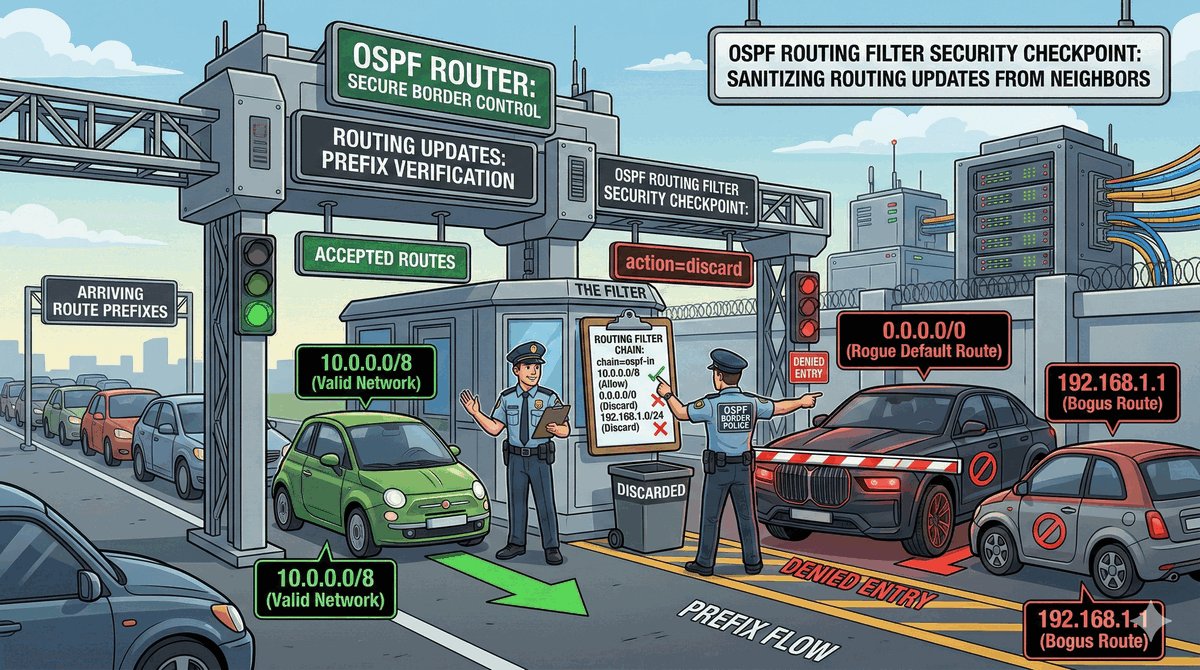

Filtrowanie informacji o trasach

34/40

Bezpieczeństwo: Nie chcemy, aby oddział w Gdańsku widział trasy oddziału w Krakowie.
Używamy Routing Filters do akceptacji tylko określonych prefiksów IP.
Filtr wejściowy chroni tabelę lokalną przed błędami sąsiada.
Zasada: action=accept dla moich sieci, action=discard dla całej reszty świata.

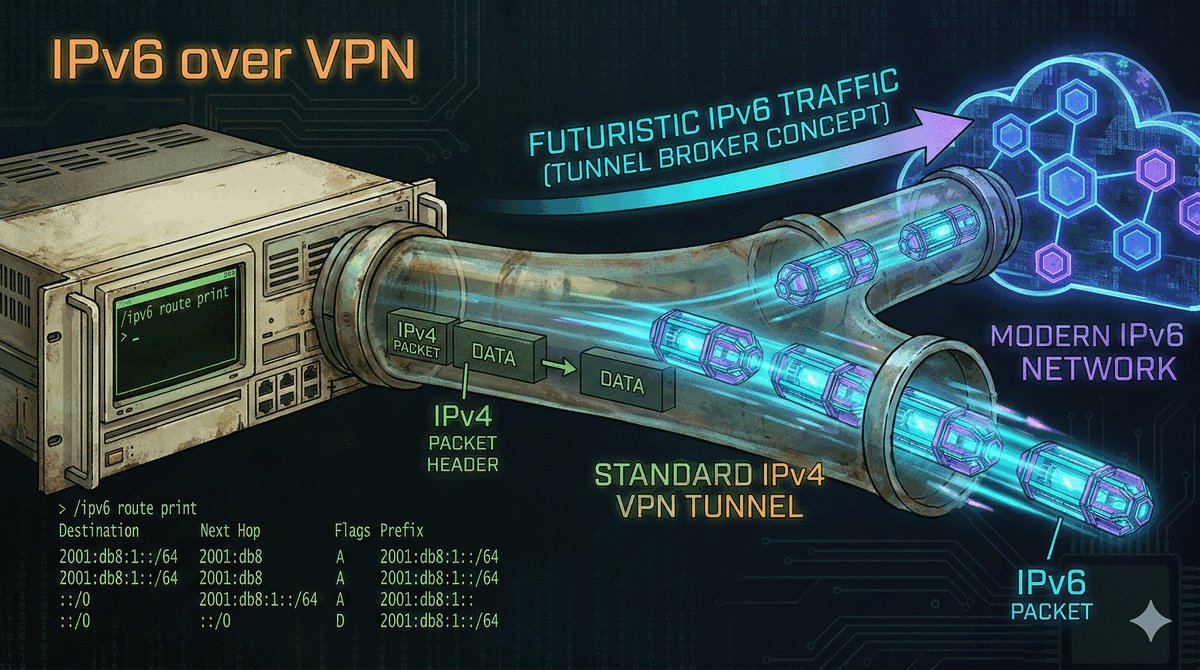

Routing IPv6 w tunelach

35/40

Zaawansowane protokoły routingu (OSPFv3) obsługują adresację IPv6.
Powszechnie stosuje się tunele dual-stack (IPv4+IPv6) lub tunele IPv6 "przerzucone" nad infrastrukturą IPv4 (Tunnel Broker).
Tablice routingu dla IPv6 są w systemach sieciowych całkowicie odseparowane od tradycyjnych tablic IPv4.

Podsumowanie: Statyczny czy Dynamiczny?

36/40

Routing Statyczny: Idealny do małych struktur (1-3 punkty). Prosty w wdrażaniu, ale absorbujący przy zmianach.
Routing Dynamiczny (OSPF): Niezbędny w sieciach o wysokim tempie rozwoju. Gwarantuje samonaprawianie się ścieżek i łatwość zarządzania tysiącami hostów.
Rada dla administratora: Automatyzuj wtedy, gdy ręczne wpisy zaczynają generować błędy.

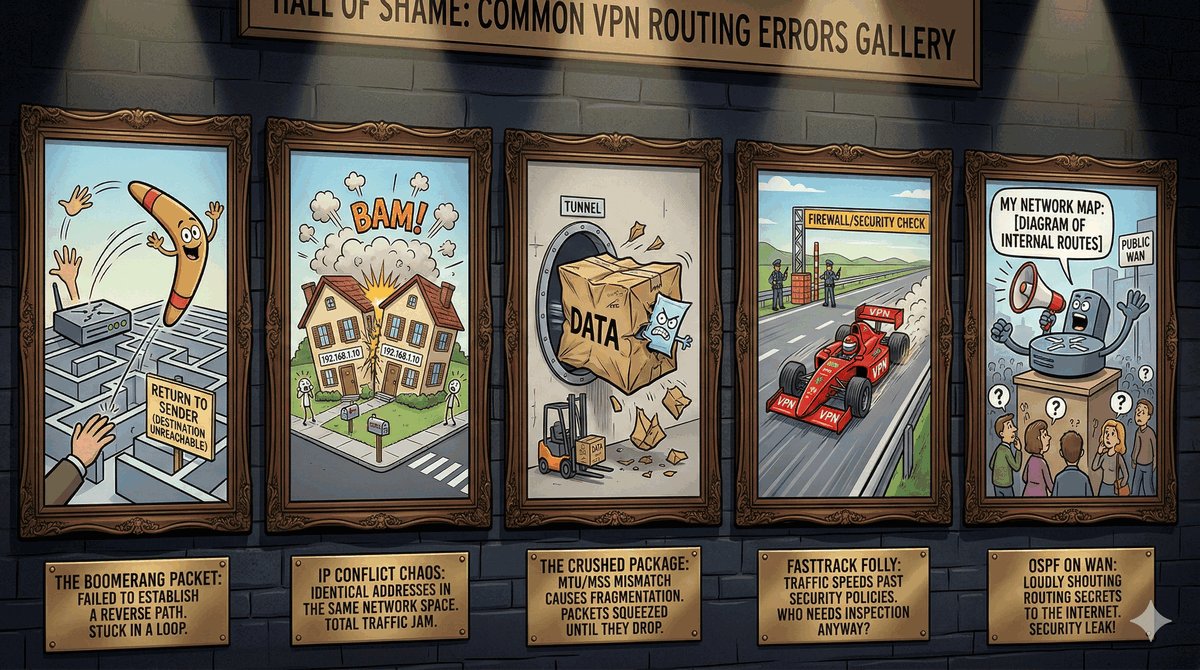

Katalog najczęstszych błędów

37/40

1. Asymetria routingu: Pakiet wychodzi jedną drogą, a system próbuje odesłać go inną (Firewall potraktuje to jako zagrożenie).
2. Dublowanie adresacji: Stosowanie identycznych sieci LAN po obu stronach tunelu blokuje komunikację.
3. Błędy MTU: Uniemożliwiające przesyłanie większych plików przez tunel.
4. Braki w Firewallu: Zapomnienie o odblokowaniu portów OSPF (Multicast) wewnątrz tunelu.

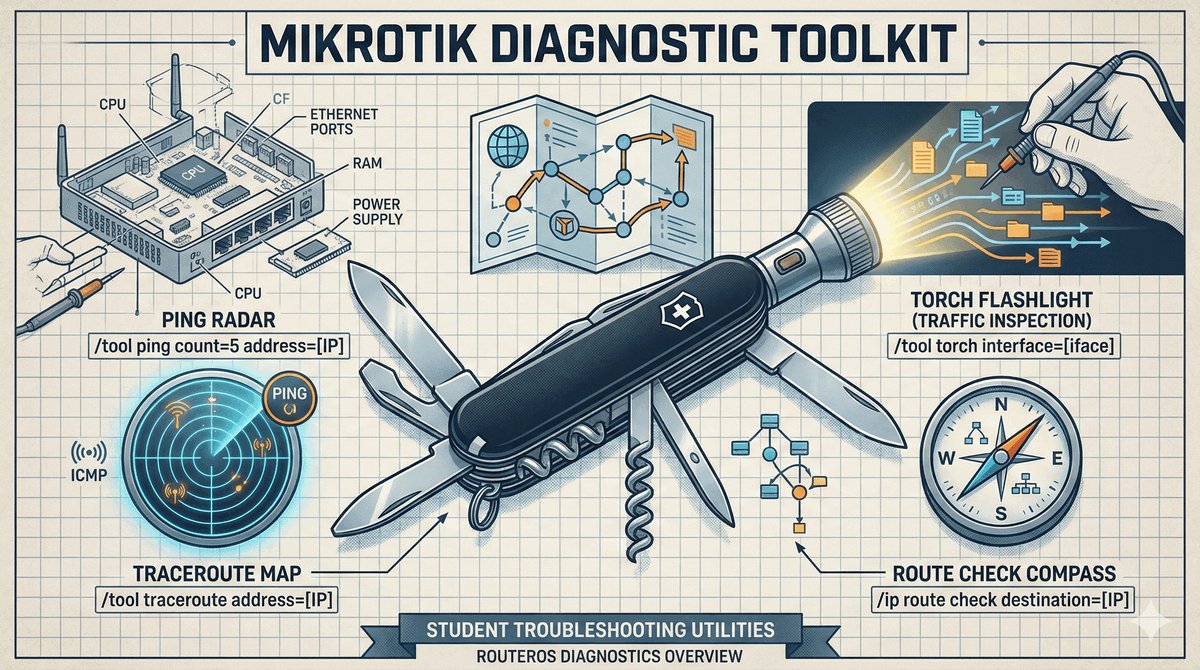

Niezbędnik diagnostyczny

38/40

Traceroute – pokazuje faktyczną ścieżkę pakietu.
Torch / Sniffer – pozwala podejrzeć ruch na żywo na danym interfejsie VPN.
Routing Print Detail – ujawnia ukryte flagi i przyczyny nieaktywności tras.
Ping z rozmiarem ramki – idealny test do weryfikacji problemów z MTU.

Zadania do samodzielnej analizy

39/40

1. Zestaw dwa wirtualne routery połączone tunelem.
2. Uruchom protokół OSPF i sprawdź, po jakim czasie trasa zniknie po celowym przerwaniu połączenia.
3. Zmodyfikuj priorytet trasy (Distance), aby wymusić ruch przez konkretny tunel.
4. Wykorzystaj mechanizm PBR do skierowania określonego typu ruchu (np. DNS) przez alternatywną ścieżkę.

Zapowiedź: Część 6 – Rozszerzenia warstwy 2 (L2 Extension)

40/40

W kolejnym odcinku wyjdziemy poza tradycyjny routing L3:

Tunele Ethernetowe i VLANy

Technologie EoIP oraz BCP.
VLANy wewnątrz bezpiecznych tuneli.
VXLan – nowoczesne podejście do wirtualizacji sieci.
Kiedy mostkowanie sieci przez Internet jest błędem projektowym?
