Wirtualne Sieci Prywatne - Część 6: Tunele i VLANy

Część 6: Tunele w warstwie 2 (L2 VPN)

1/40

Dotychczas skupialiśmy się na tunelach L3 (Routing), które łączyły odrębne podsieci IP.
W pewnych scenariuszach zachodzi potrzeba "rozciągnięcia" wirtualnego kabla Ethernet przez Internet.
Urządzenia w dwóch oddalonych fizycznie biurach mają pracować w tej samej logicznej podsieci (np. 192.168.1.0/24).
Pozwala to na bezpośrednią komunikację w warstwie 2 (widoczność otoczenia sieciowego, wykrywanie drukarek, standardy DLNA/Chromecast).
To domena rozwiązań L2 VPN (Bridging).

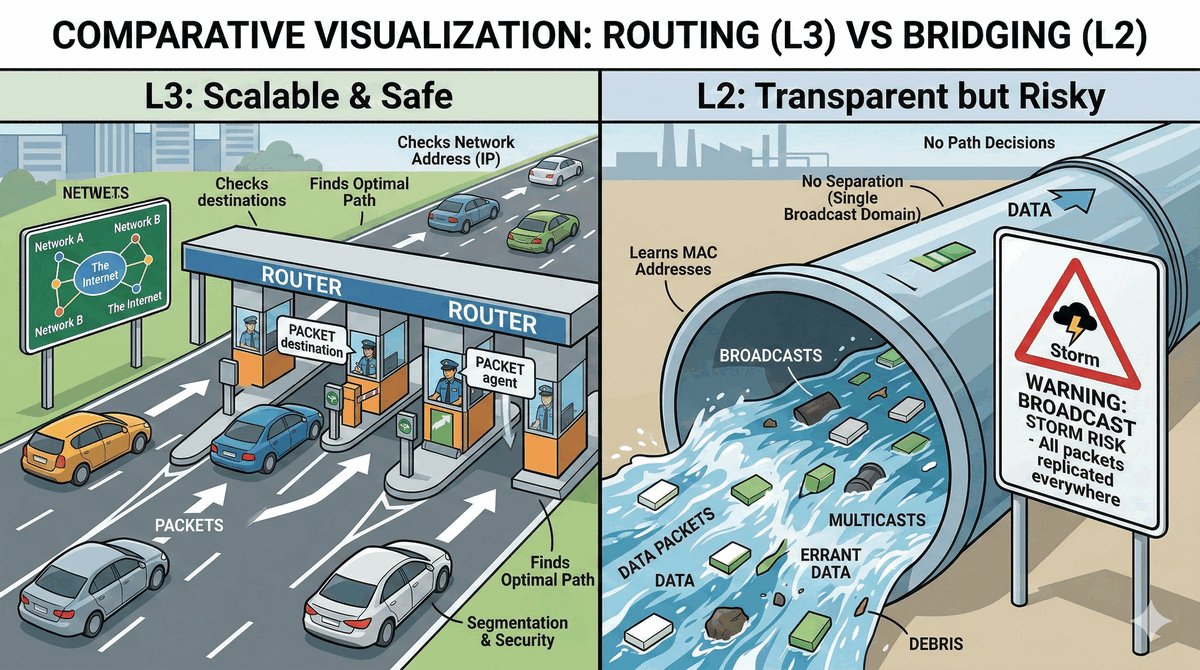

Routing (L3) vs Bridging (L2) over VPN

2/40

Routing (L3): Bardziej skalowalny i bezpieczny (blokuje ruch rozgłoszeniowy). Standard w sieciach korporacyjnych.
Bridging (L2): Transparentny dla aplikacji; wszystko działa "automatycznie", ale przenosi Broadcasty (rozgłoszenia).
Zagrożenie: "Broadcast Storm" (burza rozgłoszeniowa) w jednym oddziale może sparaliżować całą sieć WAN.
Zasada projektowa: Stosujemy L2 tylko gdy jest to niezbędne (np. specyficzne sterowniki PLC, migracja maszyn wirtualnych vMotion bez zmiany IP, stare protokoły nie-IP).

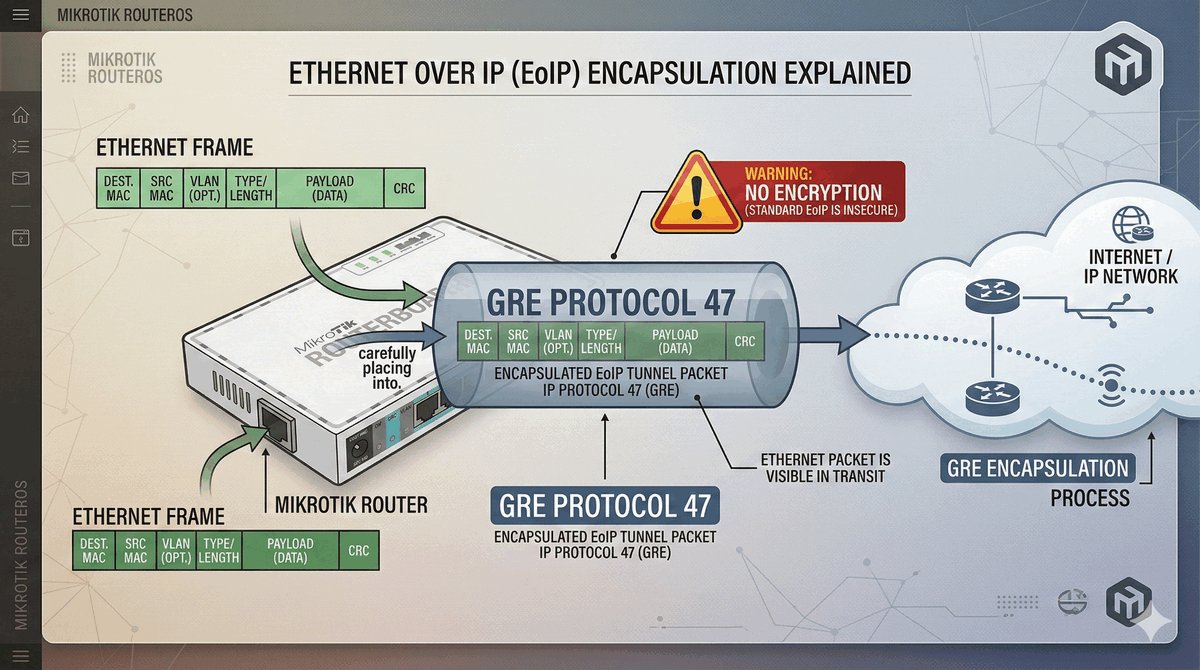

EoIP: Ethernet over IP

3/40

Autorski protokół MikroTik bazujący na enkapsulacji GRE (Protocol 47).
Tworzy wirtualny interfejs Ethernet, który można bezpośrednio dodać do systemowego mostka (Bridge).
Wymaga routerów MikroTik po obu stronach (istnieją też implementacje dla Linuxa, choć rzadziej spotykane).
Protokół bezstanowy (stateless) – domyślnie nie zapewnia szyfrowania danych!
Dla zachowania poufności należy go zestawiać w parze z IPSec (model EoIP over IPSec).

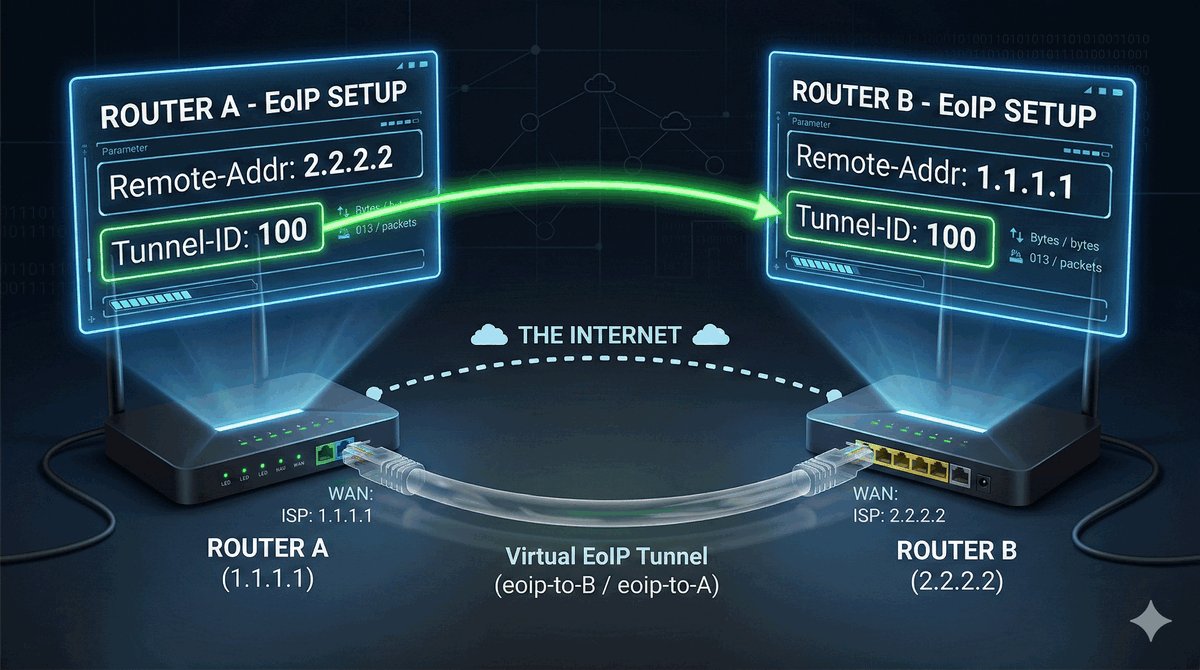

Konfiguracja interfejsu EoIP

4/40

                # Konfiguracja Routera A (Centrala)

                /interface eoip add name=eoip-oddzial-B remote-address=203.0.113.10 tunnel-id=100

                # Konfiguracja Routera B (Oddział)

                /interface eoip add name=eoip-centrala-A remote-address=198.51.100.1 tunnel-id=100

Kluczowe: Tunnel-ID musi być identyczne na obu końcach połączenia. Interfejs jest widoczny w systemie jako standardowa karta Ethernet.

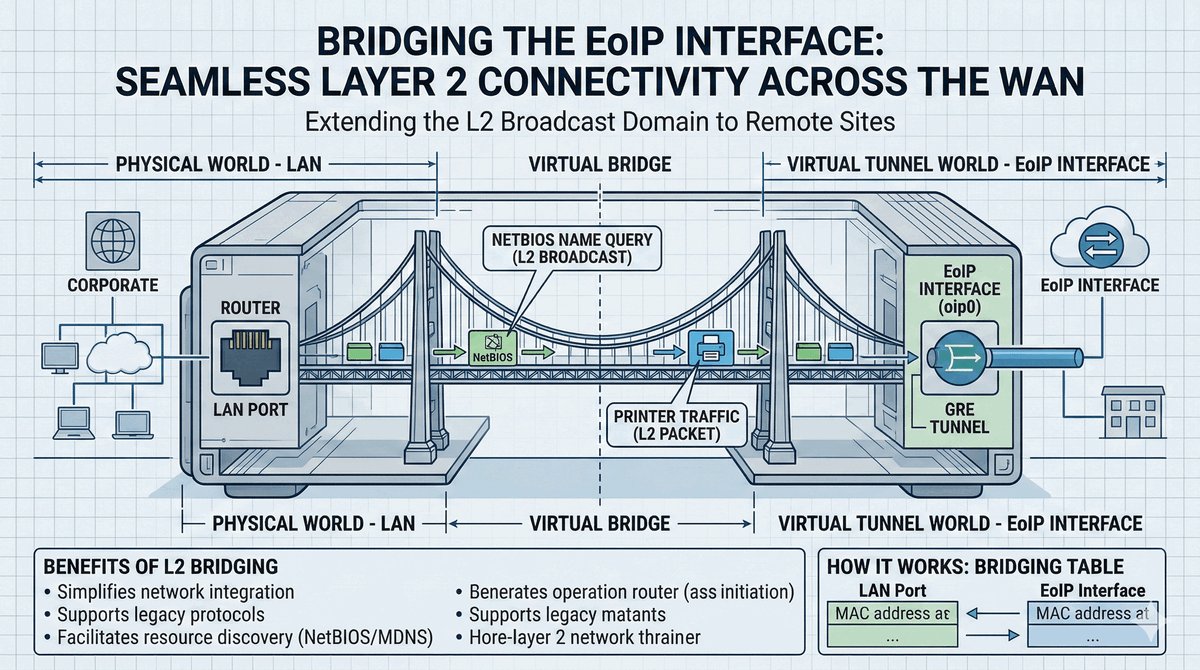

Bridging: Łączenie segmentów sieci

5/40

Aby scalić LAN A i LAN B w jedną domenę rozgłoszeniową:

                # Router A

                /interface bridge port add bridge=bridge-local interface=eoip-oddzial-B

                # Router B

                /interface bridge port add bridge=bridge-local interface=eoip-centrala-A

Po wykonaniu tych kroków pakiety ARP i DHCP swobodnie przechodzą przez tunel, a urządzenia "widzą się" bez konieczności stosowania routingu.

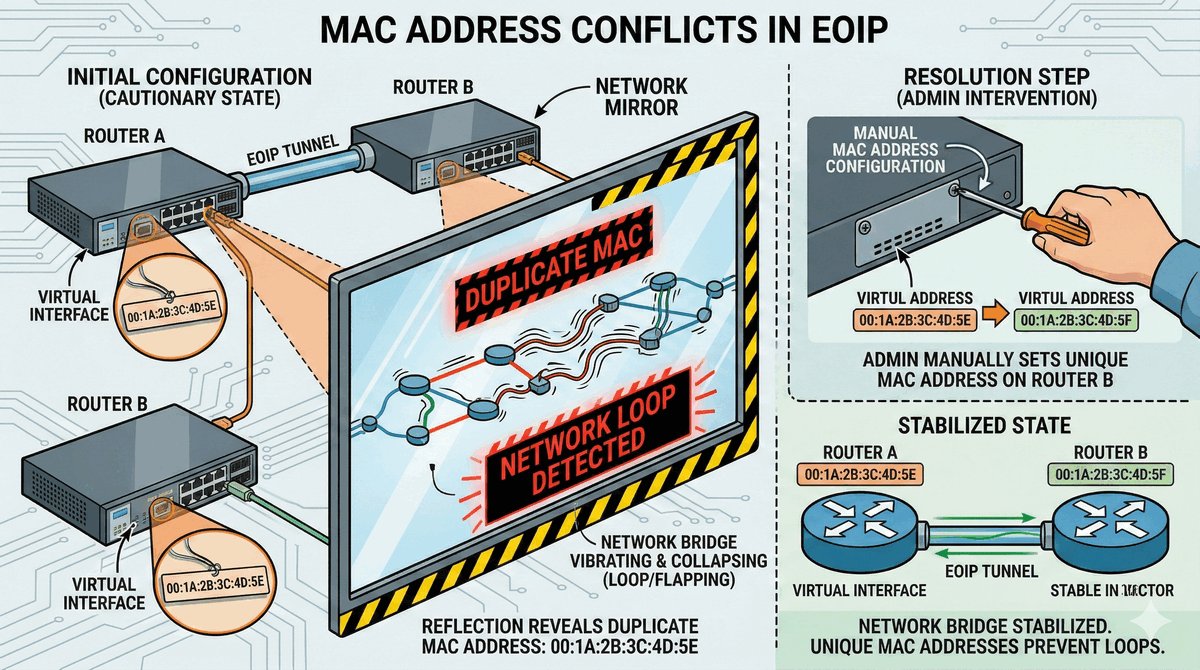

Kwestia Unikalności MAC Adresów

6/40

System RouterOS generuje losowy MAC adres dla każdego interfejsu EoIP.
Pułapka: Przy przenoszeniu konfiguracji metodą "kopiuj-wklej" (export/import) łatwo powielić ten sam MAC po obu stronach.
Zdublowany MAC adres na jednym mostku (Bridge) prowadzi do niestabilności sieci i zjawiska MAC Flapping.
Dobrą praktyką jest ręczne definiowanie adresu MAC (Admin MAC) w konfiguracji tunelu.

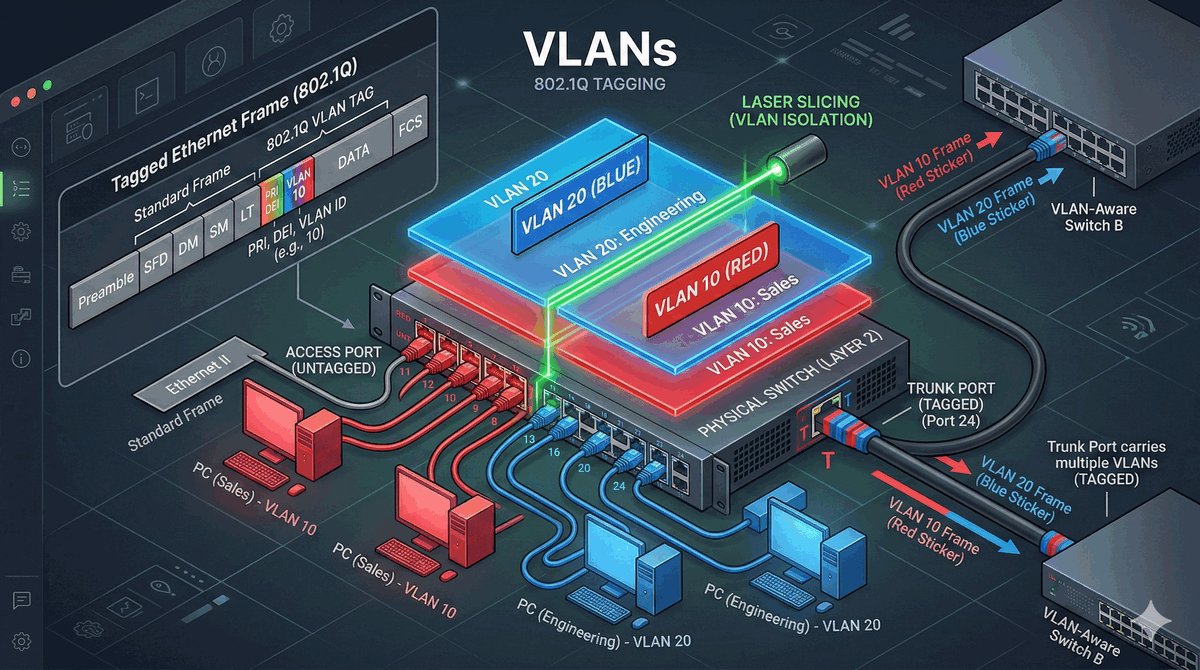

Mechanizm VLAN (802.1Q)

7/40

VLAN (Virtual LAN): Logiczna segmentacja fizycznej sieci przełączanej.
Technika tagowania polega na dodaniu 4 bajtów (TPID + TCI) do ramki Ethernet z numerem VLAN ID (VID).
Port Access: Przesyła pakiety nietagowane (docelowe dla stacji roboczych).
Port Trunk: Przesyła pakiety tagowane (komunikacja między przełącznikami).

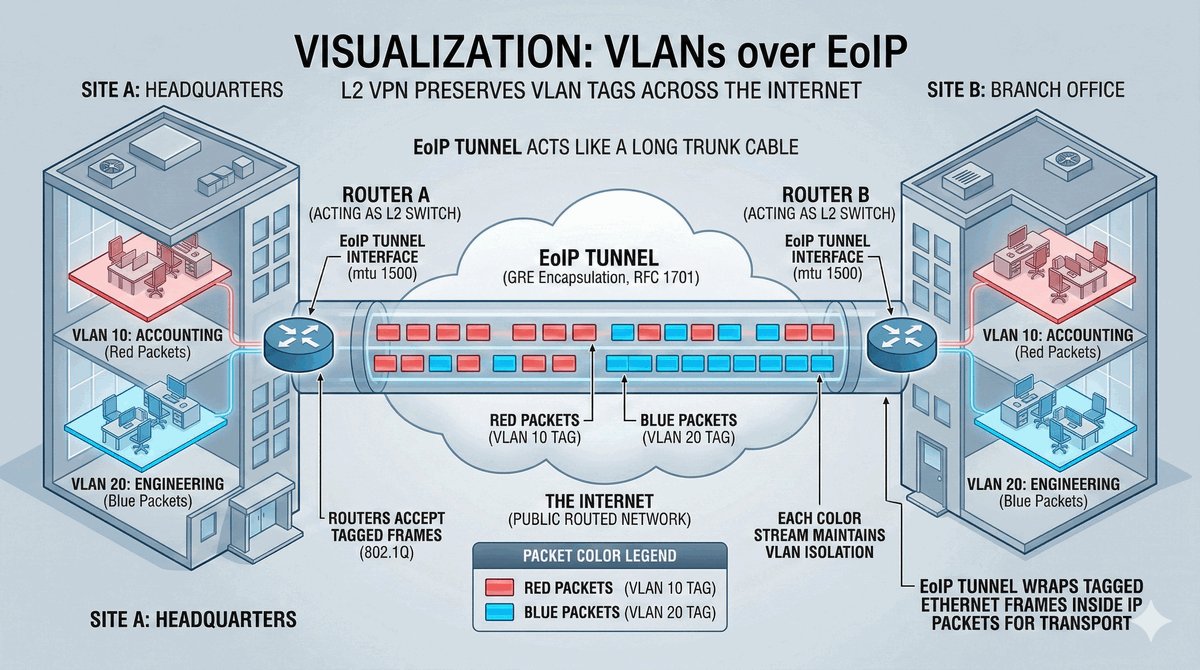

VLAN Trunking over VPN

8/40

Ponieważ tunel EoIP przenosi pełne ramki Ethernet, jest w stanie transmitować również ramki tagowane (802.1Q).
Pozwala to na budowanie rozproszonych trunków przez Internet.
Przykład: LAN w Warszawie i Gdańsku korzystają ze wspólnego VLAN 10 (Zarządzanie) oraz VLAN 20 (Serwery).
Dla routera interfejs EoIP jest traktowany po prostu jako kolejny wirtualny "port w przełączniku".

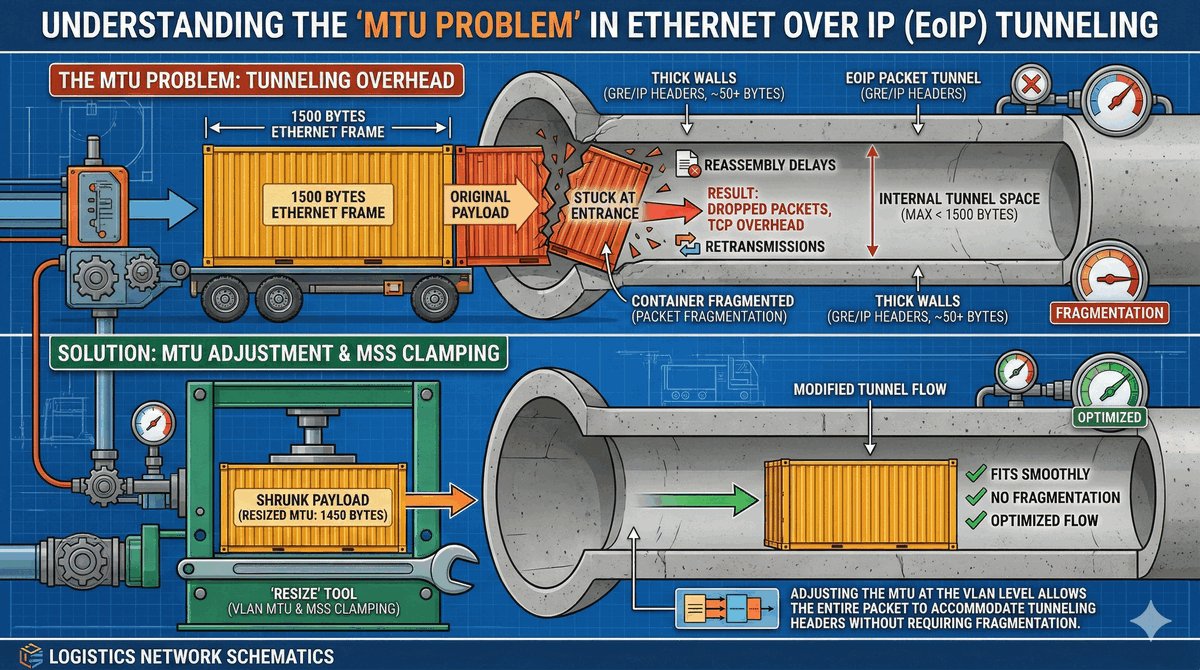

Wyzwanie MTU w tunelach L2 z VLAN

9/40

Standardowa ramka Ethernet: 1500 bajtów.
Tag VLAN: +4 bajty (łącznie 1504).
Enkapsulacja EoIP (GRE + IP): +42 bajty narzutu.
Łącznie pakiet musi mieć 1546 bajtów, aby uniknąć fragmentacji. Problem w tym, że Internet zazwyczaj dopuszcza tylko 1500 (standardowe łącza ISP).
Rozwiązanie: Należy sztucznie obniżyć MTU na wirtualnych interfejsach VLAN wewnątrz tunelu (np. do 1450) w celu zachowania wydajności.

BCP: Bridging w usługach PPP

10/40

Rozwiązanie dla sytuacji, gdy nie posiadamy stałego adresu IP po stronie klienta (uniemożliwia to użycie EoIP).
BCP (Bridge Control Protocol): Protokół negocjacji umożliwiający mostkowanie ramek L2 bezpośrednio w sesjach PPP (PPTP, L2TP, SSTP).
Pozwala na dynamiczne dodawanie interfejsów klientów do mostka LAN serwera.
Ograniczenie: System Windows natywnie nie wspiera BCP; mechanizm ten działa głównie między routerami MikroTik.

Konfiguracja BCP w Profilach PPP

11/40

Konfiguracja odbywa się w zakładce PPP Profiles.
Opcja: bridge=bridge-local wewnątrz wybranego profilu.
Gdy klient (np. odległy ruter LTE) nawiąże sesję VPN, jego wirtualny interfejs zostanie automatycznie włączony do mostka LAN w centrali.
Jest to bardzo popularne rozwiązanie przy budowie płaskich sieci L2 z odległymi węzłami mobilnymi.

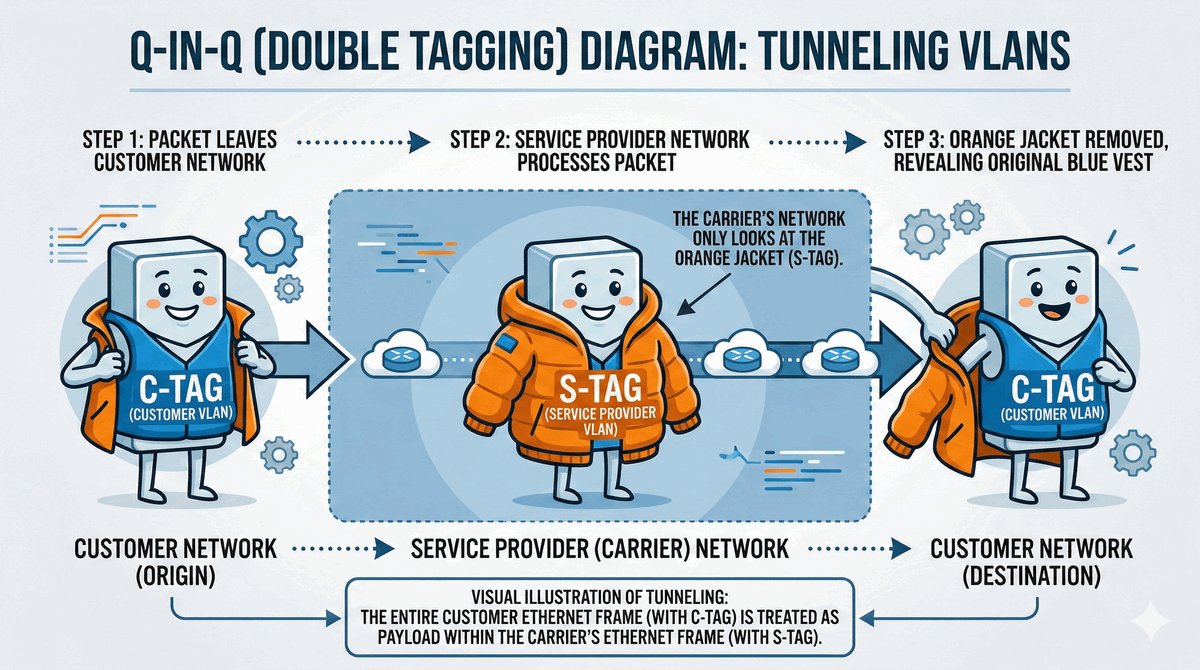

Q-in-Q i VLAN Stacking (802.1ad)

12/40

Podwójne tagowanie: VLAN wewnątrz VLANu.
S-Tag (Service Tag): Zewnętrzny znacznik dostawcy usług.
C-Tag (Customer Tag): Wewnętrzny znacznik klienta.
Tunele EoIP idealnie nadają się do przenoszenia pełnych struktur Q-in-Q, co pozwala na transparentne dostarczanie pełnej topologii VLAN klienta przez sieć operatora.

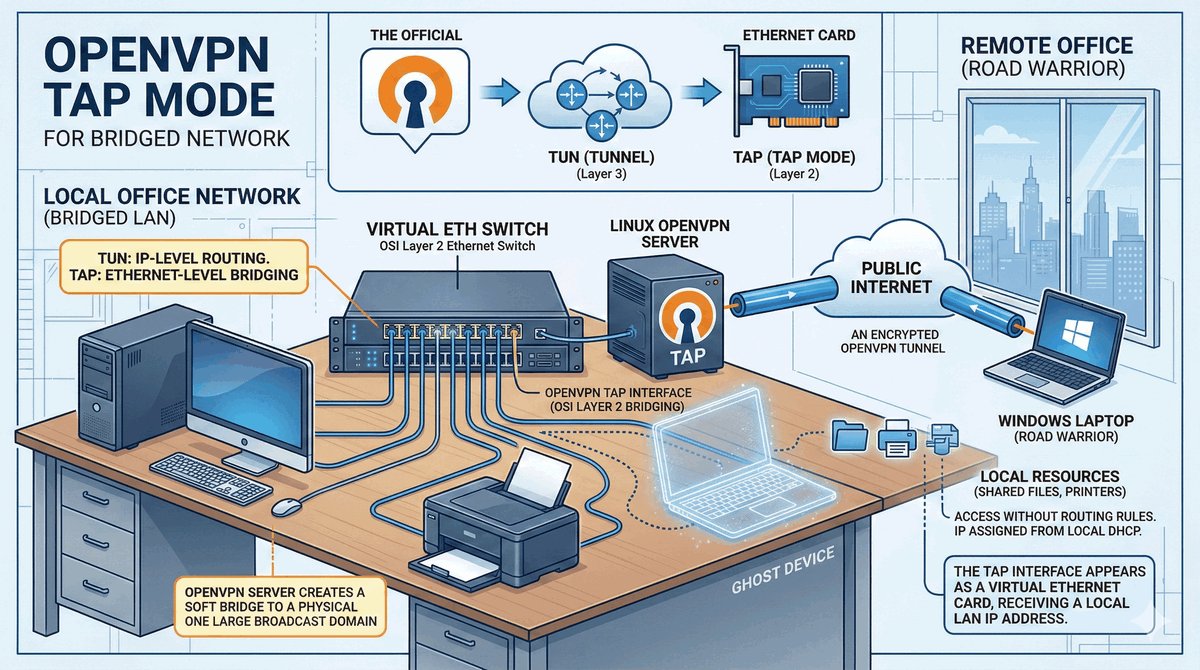

OpenVPN w trybie TAP (Bridged)

13/40

W odróżnieniu od trybu TUN (L3), tryb TAP emuluje pełnoprawną wirtualną kartę Ethernet.
Umożliwia to zmostkowanie fizycznego LANu biura z wirtualnym interfejsem klienta zdalnego (Road Warrior).
Pracownik z domowego laptopa może być widoczny w sieci firmowej tak, jakby był podpięty kablem do switcha w biurze.
Obsługuje odkrywanie usług Apple (Bonjour), gry sieciowe oraz zasoby oparte na rozgłoszeniach (Broadcast).

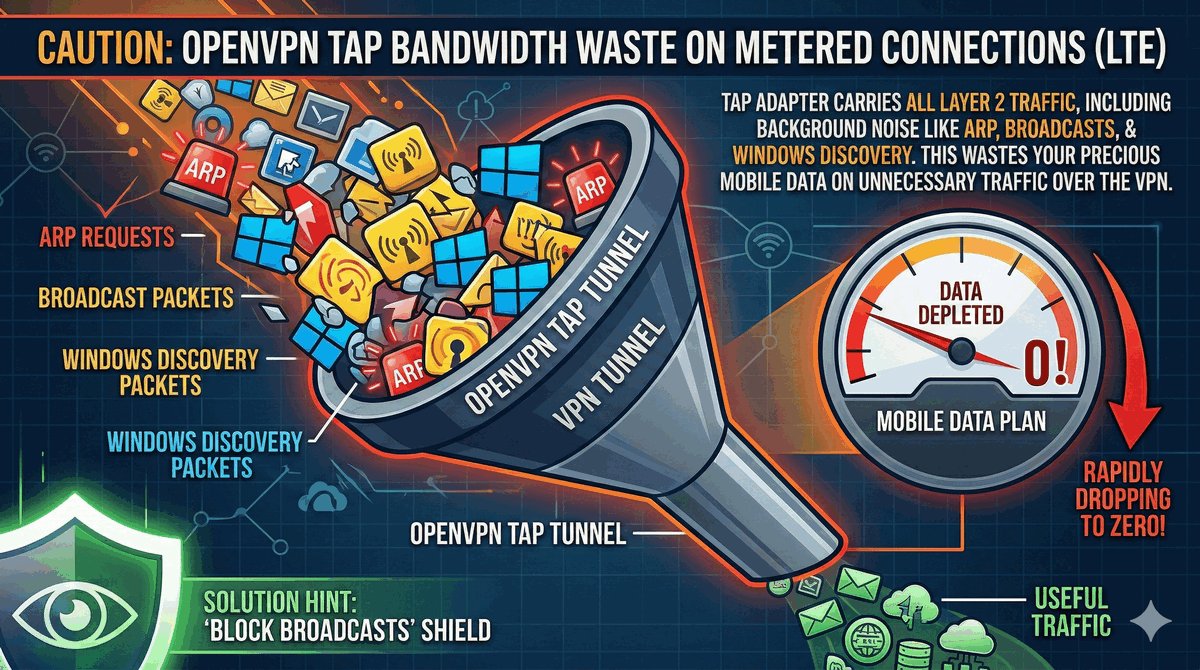

Specyfika OpenVPN TAP na Windows

14/40

Wymaga zmiany dyrektywy w pliku .ovpn na: dev tap.
Karta sieciowa klienta otrzymuje adres IP bezpośrednio z serwera DHCP działającego w biurze.
Wada: Generuje duży ruch nadmiarowy (śmieciowy) w tunelu. Zdecydowanie niezalecane na łączach o limitowanym transferze lub wysokim koszcie pakietu.

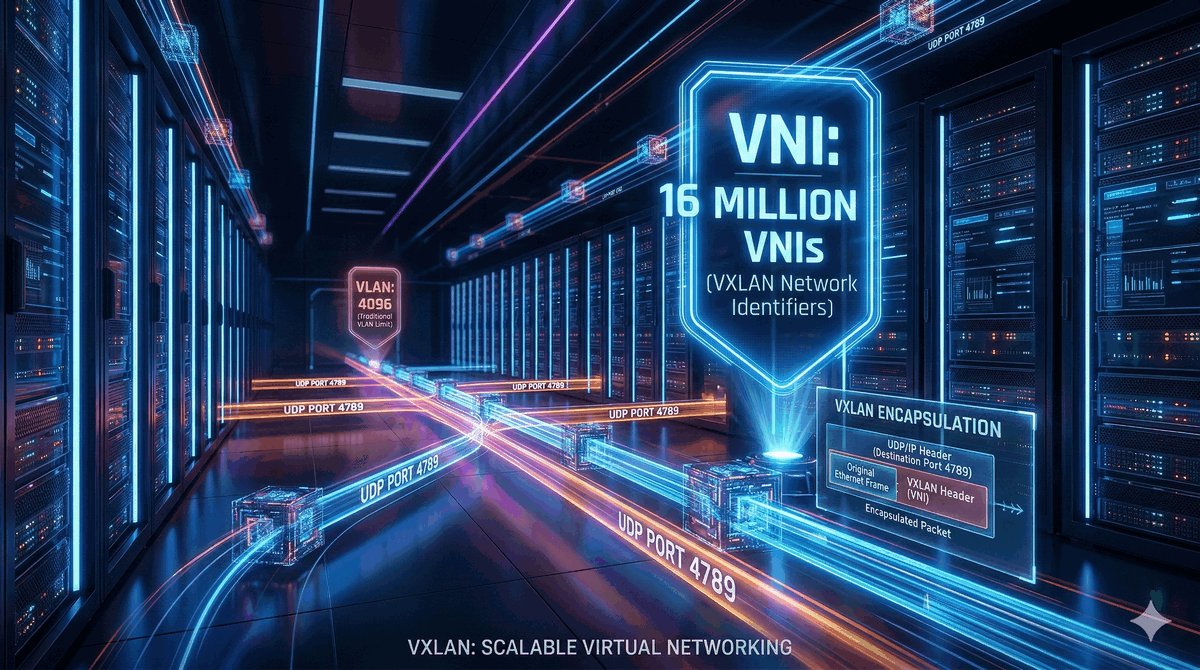

VXLAN: Standard nowoczesnych Data Center

15/40

VXLAN (Virtual Extensible LAN): Nowoczesna technologia wirtualizacji sieci L2 over L3.
Standard branżowy wspierany przez wiodących producentów (VMware, Cisco, Arista).
Wprowadzony do RouterOS w wersji v7.
Zalety względem klasycznego VLAN: Obsługa do 16 milionów sieci (VNI) oraz wykorzystanie standardowego transportu UDP (port 4789).

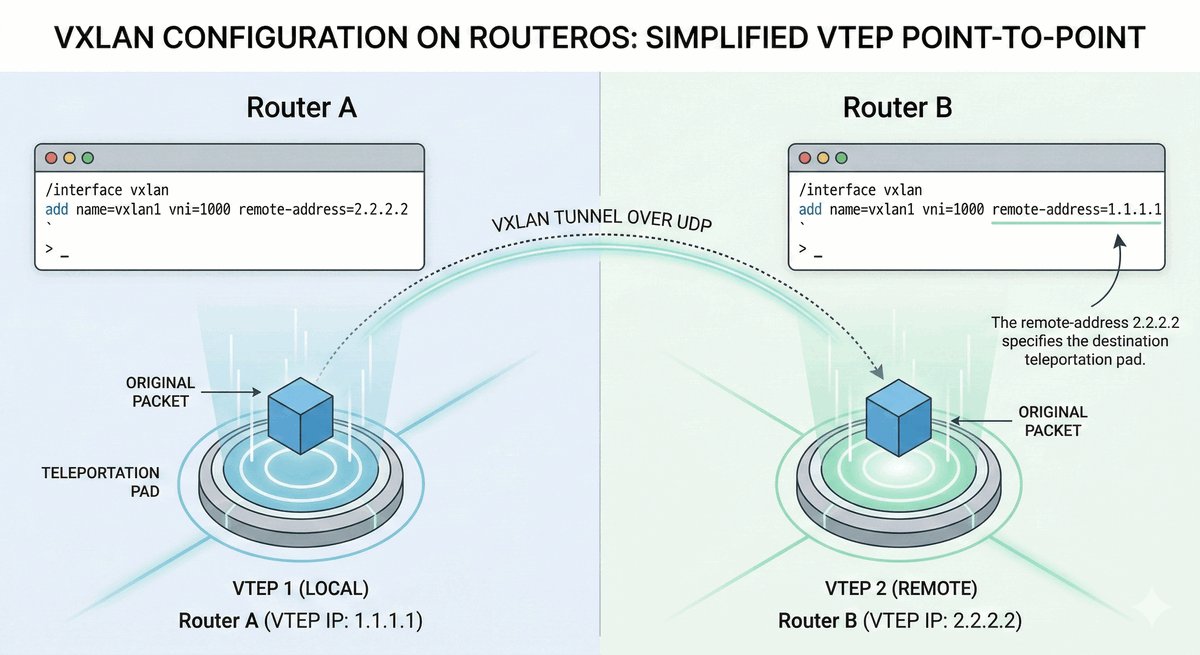

Konfiguracja VXLAN w Mikrotik (ROS v7)

16/40

                /interface vxlan add name=vxlan-tunel vni=1000 port=4789

                /interface vxlan vteps add interface=vxlan-tunel remote-ip=203.0.113.5

Terminologia: VTEP (VXLAN Tunnel End Point) to punkt końcowy (interfejs routera).
VXLAN jest bardziej odporny na "asymetrię" i lepiej skaluje się w dużych chmurach niż starzejący się EoIP.

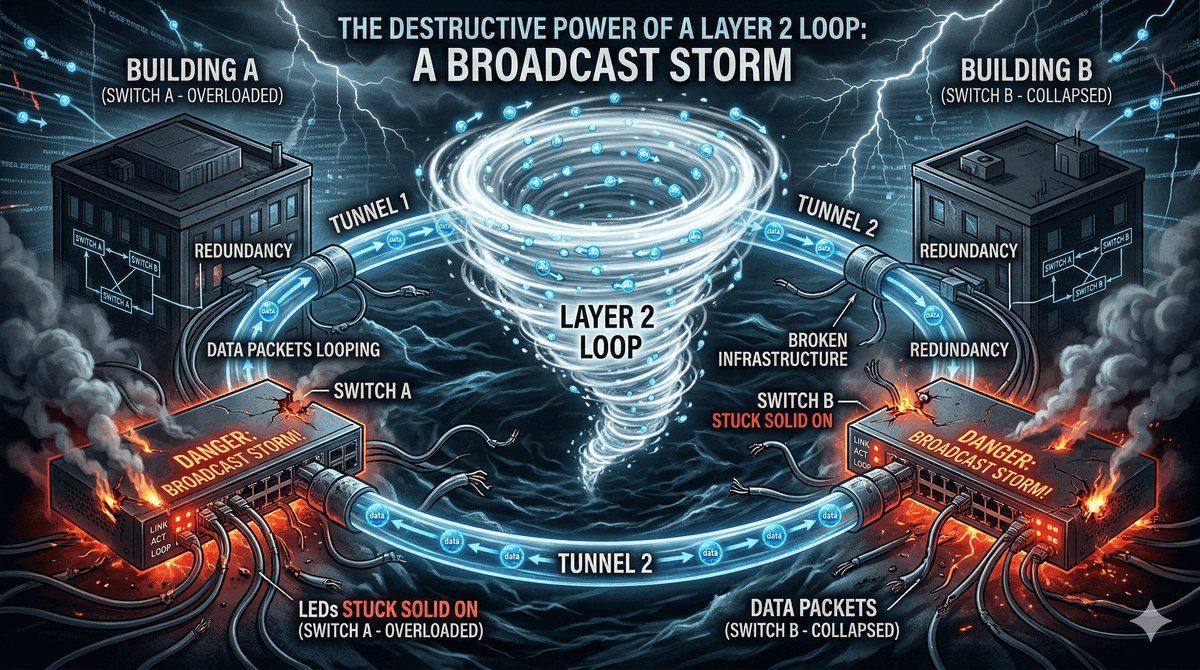

Pętle w warstwie 2 (L2 Loops)

17/40

Największy koszmar administratora sieci L2 VPN.
Wysłanie dwóch tuneli L2 między tymi samymi biurami bez kontroli skutkuje pętlą logiczną.
Brak TTL w ramce Ethernet sprawia, że ramki krążą w nieskończoność, błyskawicznie zapychając łącze (Broadcast Storm).
Jedynym ratunkiem jest stosowanie protokołów z rodziny STP (Spanning Tree Protocol).

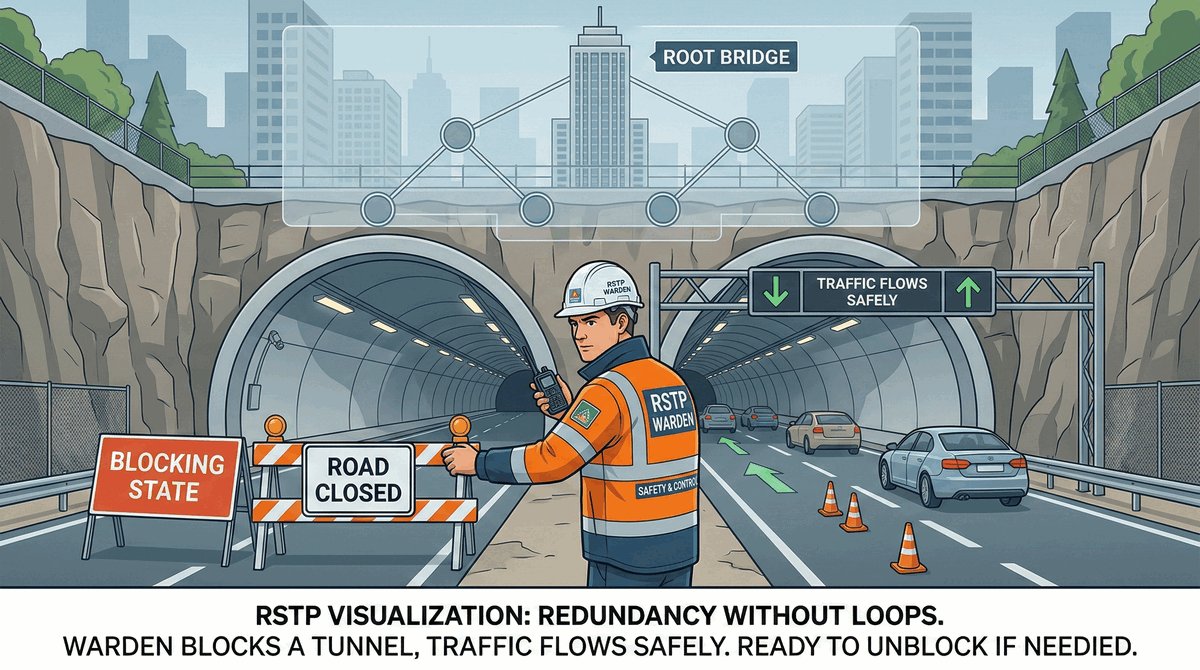

RSTP w środowisku połączonym tunelami

18/40

Mostek w MikroTik ma domyślnie aktywny protokół RSTP (Rapid Spanning Tree).
RSTP wykryje redundantną ścieżkę przez tunel VPN i wprowadzi jeden z portów w stan blokowania (Discarding).
Jeżeli główny tunel ulegnie awarii, STP automatycznie odblokuje ścieżkę zapasową (Redundancja L2).
Prawidłowa konfiguracja wymaga określenia "Root Bridge" w centrali poprzez obniżenie parametru Priority.

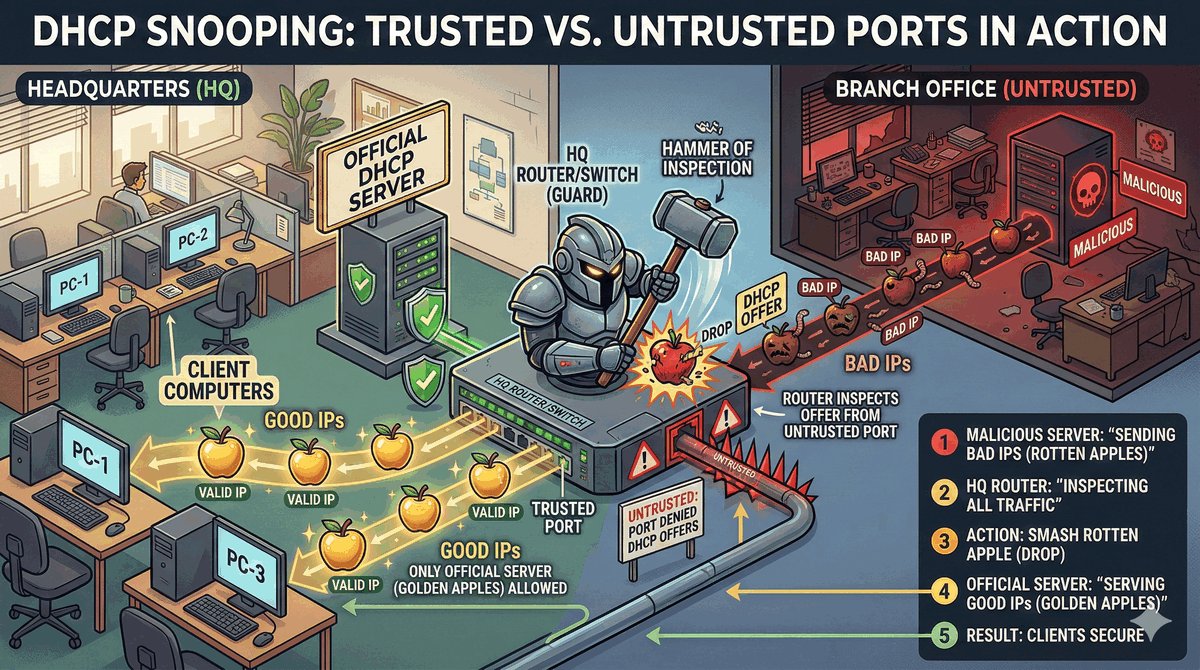

Zagrożenie: DHCP z drugiego końca tunelu

19/40

Wspólna domena L2 niesie ryzyko konfliktów usług sieciowych.
Serwer DHCP w biurze centralnym może zacząć przydzielać adresy komputerom w oddziale (i odwrotnie).
Powoduje to ekstremalnie powolny dostęp do sieci (brama domyślna wskazuje na odległe biuro).
Zalecane stosowanie DHCP Snooping lub filtrów mostka na końcówkach tuneli.

Filtrowanie mostka (Bridge Filter)

20/40

Możliwość selektywnego blokowania ruchu przed wejściem w tunel L2:

                # Blokowanie rozgłoszeń DHCP przez tunel VPN

                /interface bridge filter add chain=forward in-interface=eoip-oddzial-1 mac-protocol=ip ip-protocol=udp dst-port=67-68 action=drop

Ta reguła pozwala zachować "przeźroczystość" sieci dla hostów, eliminując jednocześnie chaos w konfiguracji adresacji IP.

Zabezpieczanie EoIP jednym kluczem (IPSec Secret)

21/40

Współczesne wersje RouterOS upraszczają proces szyfrowania tuneli L2.
W konfiguracji interfejsu EoIP/GRE wystarczy wpisać ipsec-secret (PSK).
Router automatycznie skonfiguruje niezbędne polityki IPSec (transport mode), aby zabezpieczyć strumień danych przechodzący przez Internet.
Eliminuje to potrzebę żmudnej, ręcznej konfiguracji Peerów i Proposali IPSec.

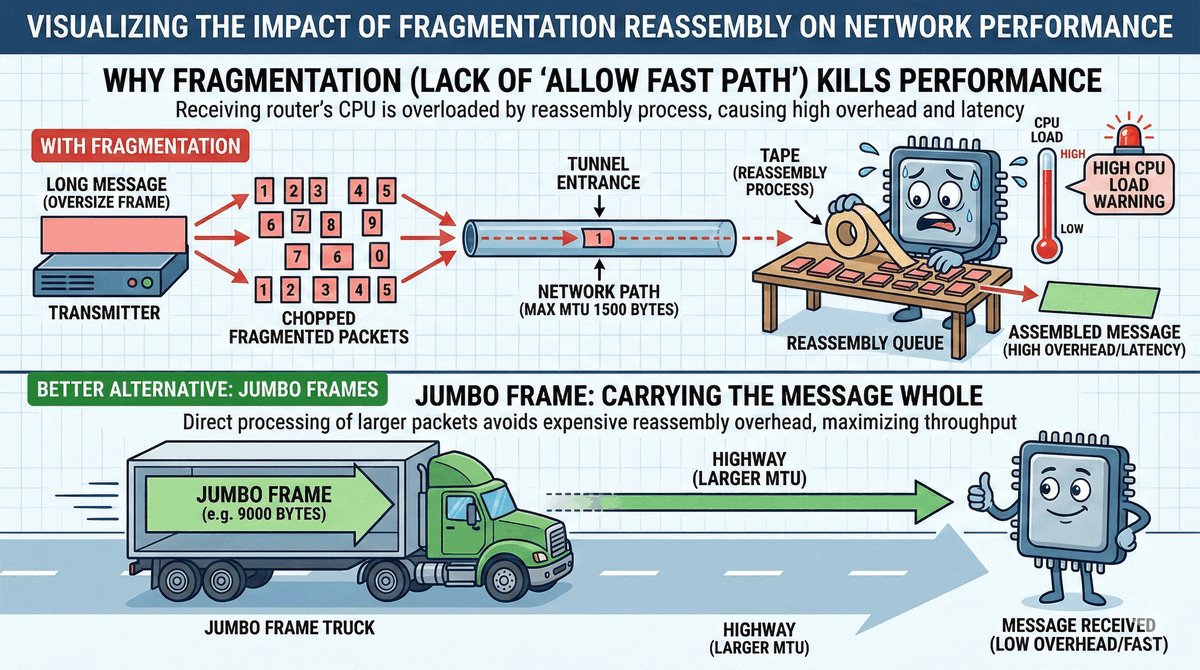

Fast Path i wydajność transportu

22/40

Podstawowym hamulcem wydajności EoIP jest reasemblacja (składanie) pofragmentowanych pakietów.
Przekroczenie MTU 1500 na fizycznym interfejsie WAN skutkuje ogromnym obciążeniem procesora routera.
Wskazówka: W miarę możliwości należy dążyć do stosowania Jumbo Frames w sieci dostawcy lub restrykcyjnie zarządzać MSS wewnątrz tunelu.
Opcja allow-fast-path może przyspieszyć transfer, ale uniemożliwia stosowanie niektórych polityk firewalla na moście.

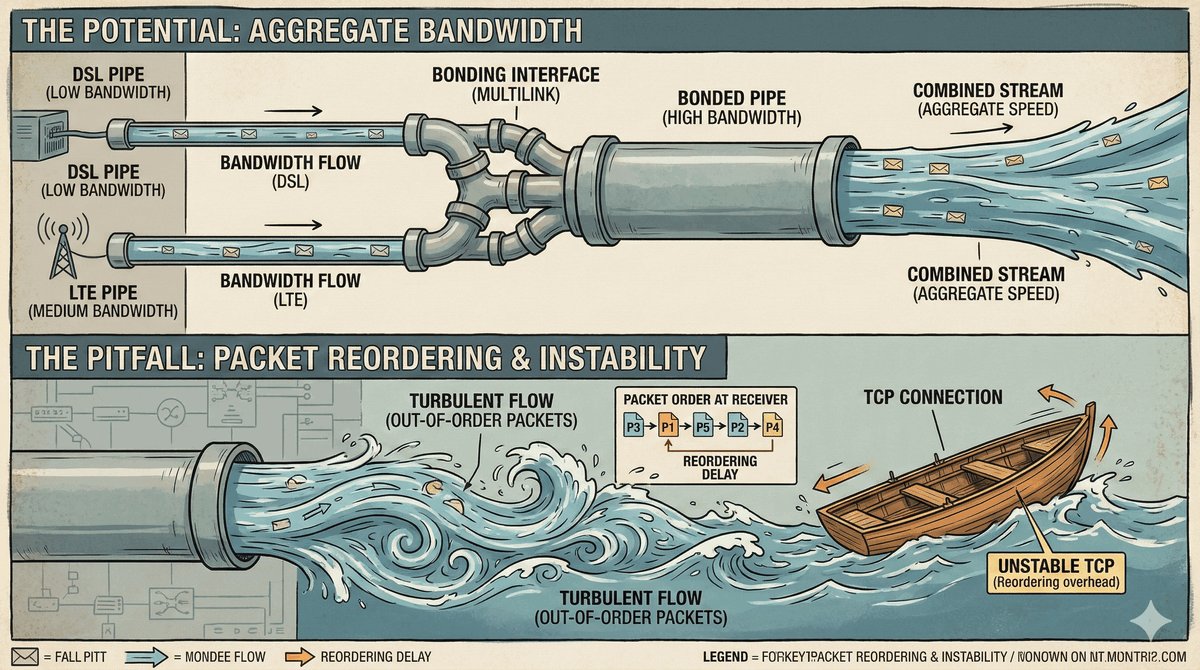

Łączenie pasma: Bonding Over VPN

23/40

Możliwość sumowania przepustowości dwóch fizycznych łącz (np. DSL + Światłowód) poprzez tunele L2.
Ustawienie: Tworzymy dwa tunele EoIP i łączymy je w jeden interfejs Bonding (tryb Balance-RR lub LACP).
Kluczowe wyzwanie: Różnica w opóźnieniach (jitter) między tunelami może degradować jakość sesji TCP (pakiety spoza kolejności).

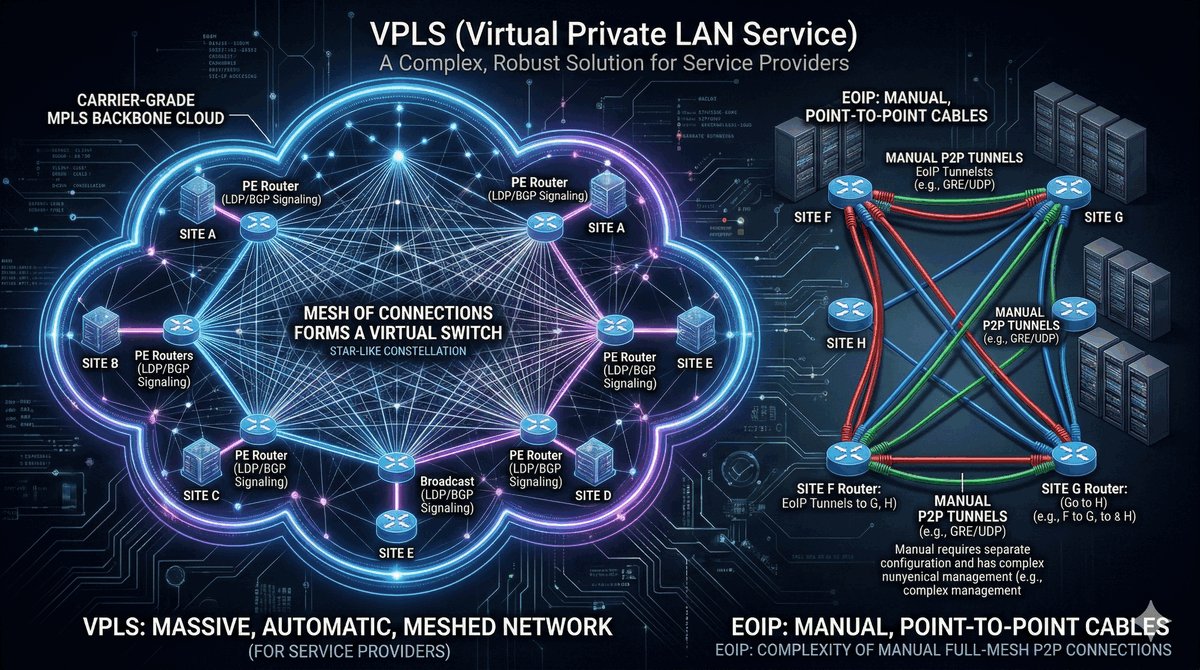

VPLS (Virtual Private LAN Service)

24/40

Zaawansowany standard operatorski stanowiący fundament sieci MPLS VPN.
Wydajniejszy i stabilniejszy od EoIP w rozbudowanych topologiach typu Mesh.
Wymaga pełnego stosu protokołów MPLS / LDP w sieci szkieletowej.
Zazwyczaj stosowany w sieciach rozległych (MAN/WAN) przez dostawców usług, rzadziej w prostych tunelach "przez Internet".

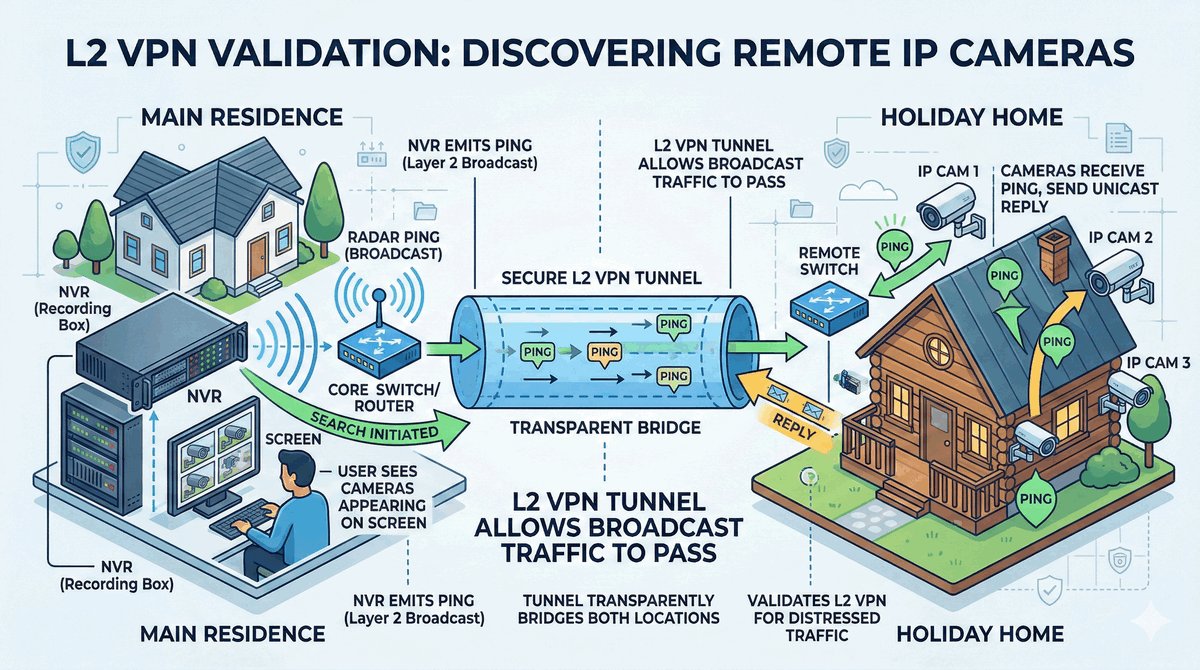

Zastosowanie: Monitoring IP w warstwie 2

25/40

Problem: Rejestrator NVR w centrali firmy nie potrafi odnaleźć kamer w odległym magazynie (discovery Onvif bazuje na rozgłoszeniach).
Zastosowanie tunelu EoIP umożliwia przeniesienie rozgłoszeń discovery przez Internet.
Kamery "zachowują się" tak, jakby były podpięte do tego samego przełącznika co rejestrator, co drastycznie upraszcza wdrożenie systemu monitoringu.

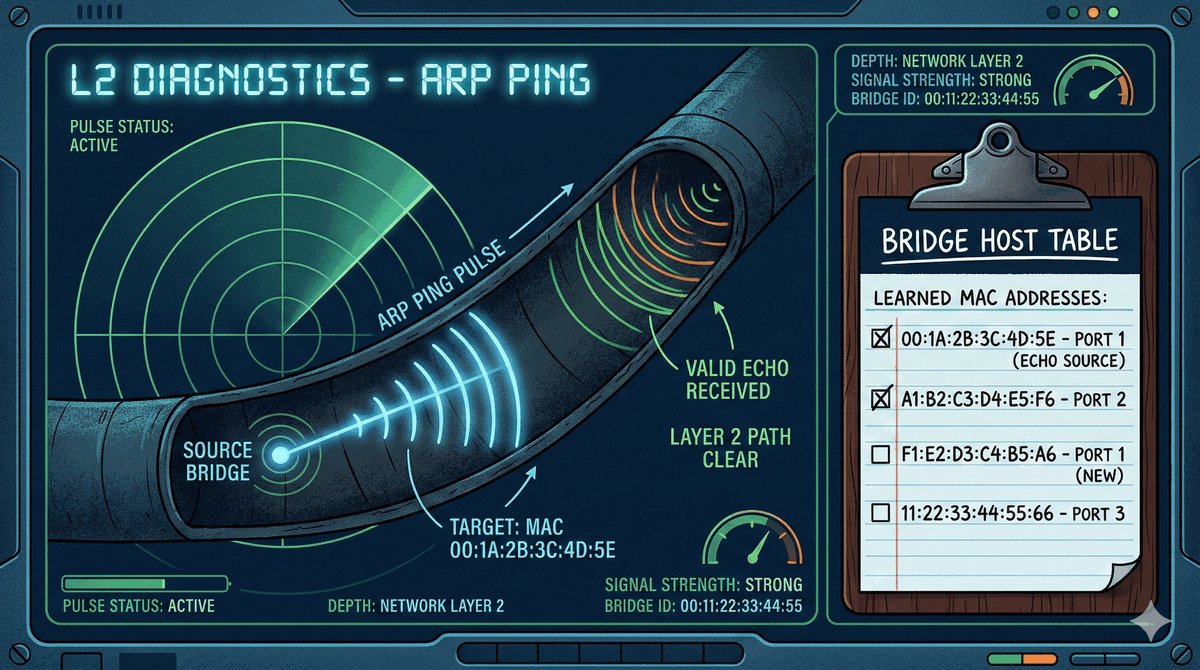

Diagnostyka L2: Narzędzie ARP-Ping

26/40

Podstawowy test drożności warstwy 2.
Polecenie: /ping 192.168.1.1 arp-ping=yes.
Zasada działania: Jeśli otrzymasz odpowiedź, oznacza to, że ramki Ethernet (L2) są transmitowane pomyślnie. Brak odpowiedzi przy działającym standardowym pingu sugeruje błąd w konfiguracji mostka (Bridge).
Weryfikacja bazy MAC: /interface bridge host print.

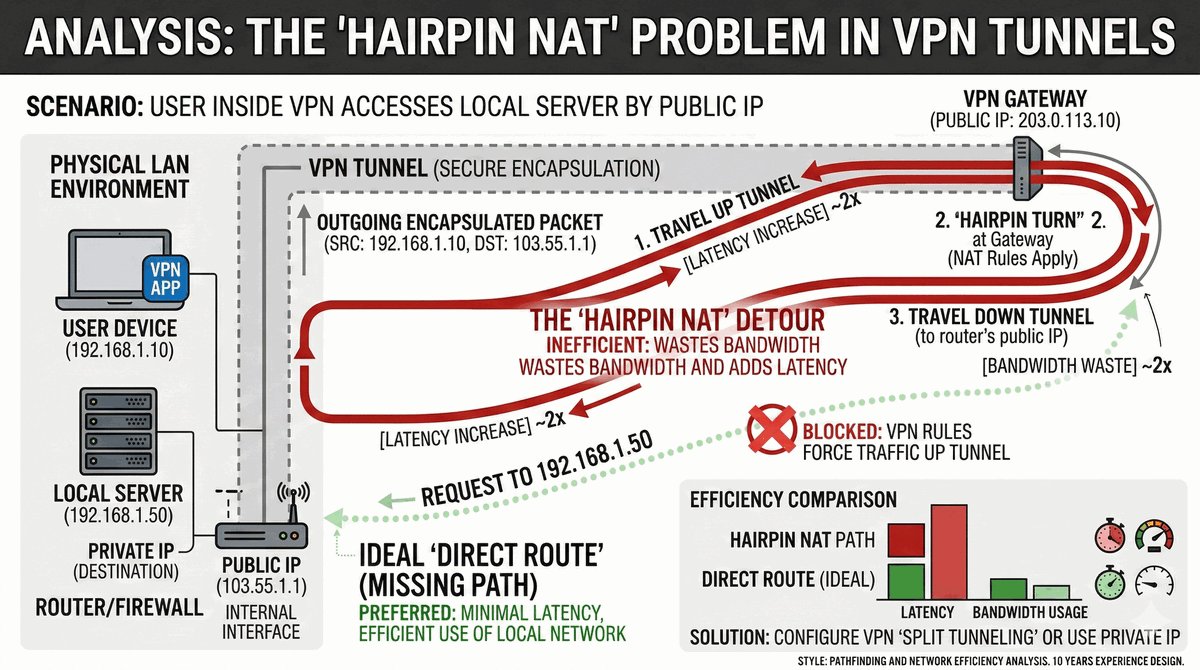

Nieefektywność Hairpin NAT w sieciach L2

27/40

W płaskich sieciach L2 VPN bramą domyślną zazwyczaj jest jeden główny ruter.
Ruch lokalny chcący wyjść do Internetu (lub do lokalnego serwera pod publicznym IP) musi "pokonać" tunel do centrali i wrócić tą samą drogą.
Zjawisko to drastycznie zwiększa opóźnienia i niepotrzebnie obciąża łącza WAN.
To kolejny powód, dla którego L2 VPN uważa się za rozwiązanie wysoce nieoptymalne dla dużych sieci.

Porównanie: IPIP vs EoIP

28/40

IPIP (RFC 2003): Tuneluje wyłącznie ruch IPv4. Bardzo niski narzut (tylko 20 bajtów). Brak wsparcia dla mostkowania (L3 only).
EoIP: Tuneluje pełne ramki Ethernet. Narzut narzucony przez nagłówek GRE. Idealny do scenariuszy Bridged LAN.
Zasada: "Route where you can, bridge where you must." Jeśli nie potrzebujesz warstwy 2 – używaj IPIP lub WireGuard.

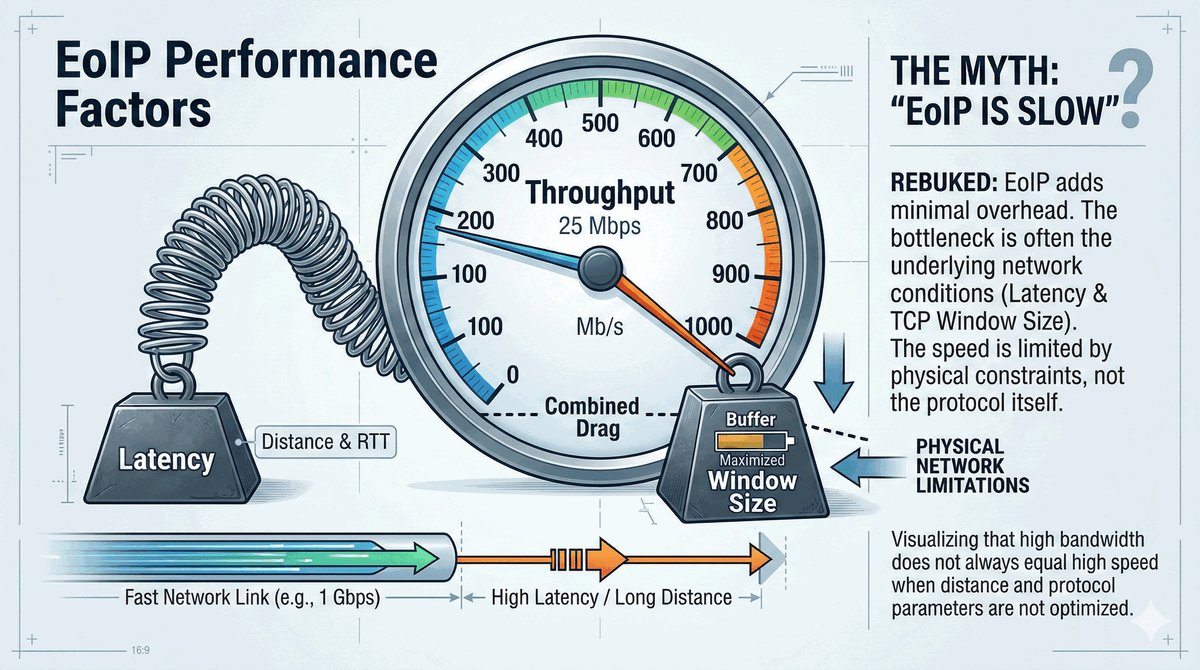

Limity wydajnościowe enkapsulacji L2

29/40

Wydajność EoIP na słabszych jednostkach CPU bywa niska z powodu jednowątkowości procesu enkapsulacji w starszych wersjach systemów.
Zależność od opóźnień: Protokoły typu SMB (mapowanie dysków Windows) działają dramatycznie wolno przez tunele L2 o dużym opóźnieniu (RTT), niezależnie od przepustowości łącza.

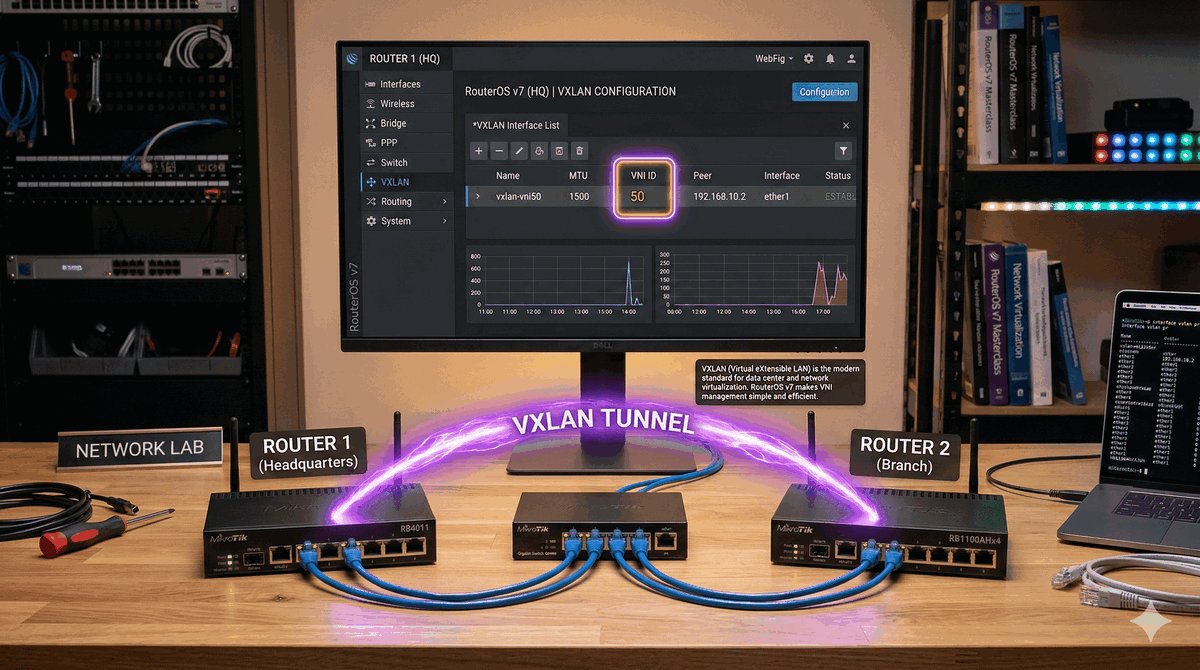

Praktyka: VXLAN w trybie Unicast

30/40

                # Konfiguracja Peer A

                /interface vxlan add name=vxlan1 vni=50

                /interface vxlan vteps add interface=vxlan1 remote-ip=1.1.1.2

                # Dodanie do mostka

                /interface bridge port add bridge=br-lan interface=vxlan1

VXLAN wypiera powoli EoIP ze względu na bycie standardem multi-vendor (np. możliwość połączenia MikroTik z serwerem Linux/VMware).

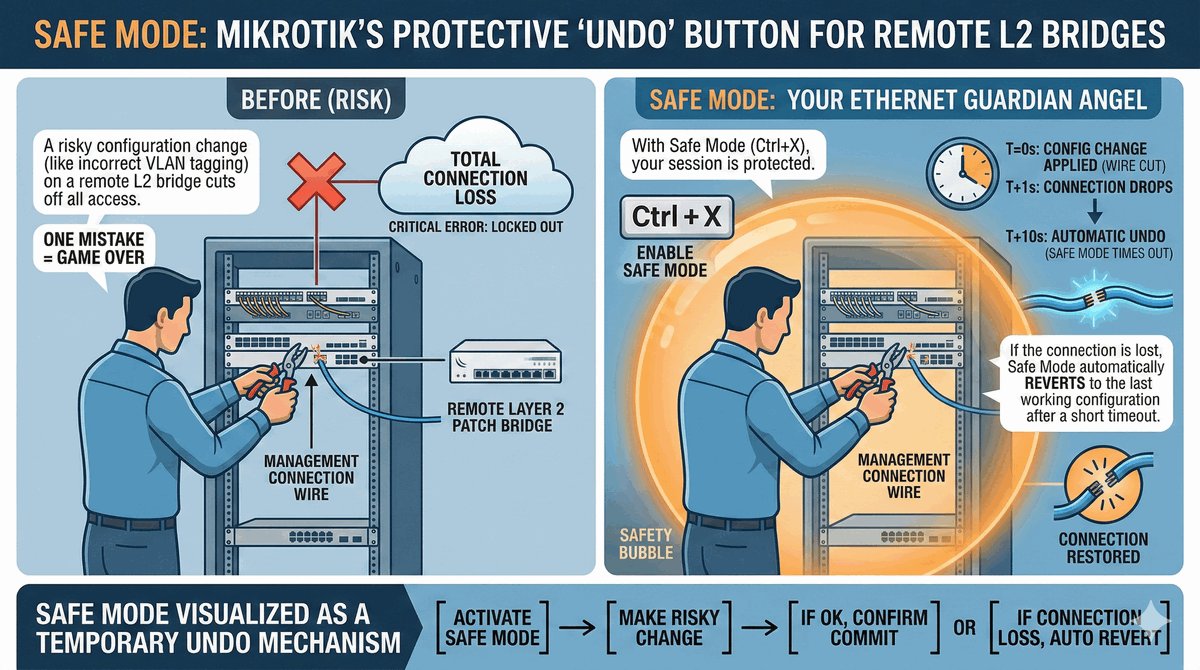

Niezbędnik: MikroTik Safe Mode

31/40

Przy konfiguracji mostków i tuneli L2 łatwo o błąd odcinający administratora od zdalnego zarządzania.
Przed każdą ryzykowną zmianą (VLAN, Bridge Export) należy aktywować tryb Safe Mode (ikona w WinBox lub Ctrl+X).
W przypadku utraty sesji ruter automatycznie wycofa ostatnio wprowadzone reguły.

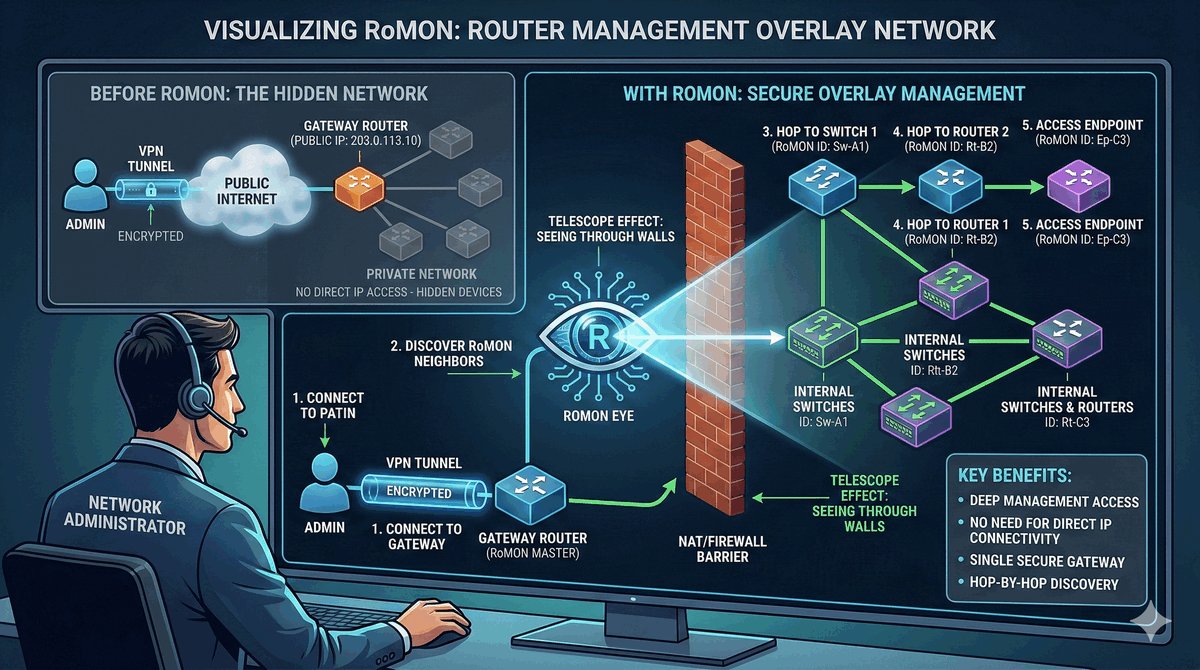

Zarządzanie poprzez RoMON over VPN

32/40

RoMON (Router Management Overlay Network): Potężny mechanizm dostępu wewnątrz MikroTik.
Działając w warstwie 2, RoMON potrafi przenikać przez tunele EoIP oraz sesje PPP z BCP.
Pozwala administratorowi logować się do przełączników wewnątrz odległego biura, które nawet nie posiadają publicznych adresów IP i są ukryte głęboko w topologii firmy.

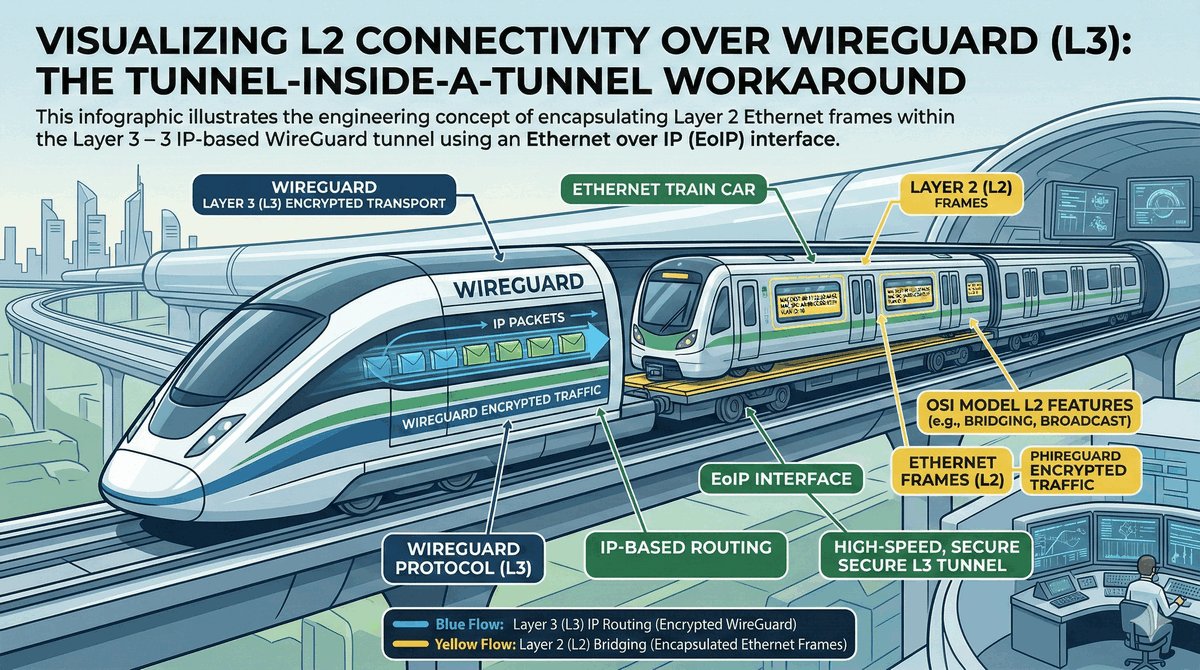

WireGuard a brak wsparcia dla warstwy 2

33/40

Protokół WireGuard jest z natury rozwiązaniem wyłącznie L3 (warstwa sieciowa).
Bezpośrednie dodanie interfejsu WireGuard do mostka (Bridge) jest niemożliwe.
Obejście: Tunel w tunelu (np. VXLAN over WireGuard). Zyskujemy wydajność kryptograficzną WireGuarda oraz funkcjonalność L2 dla aplikacji.

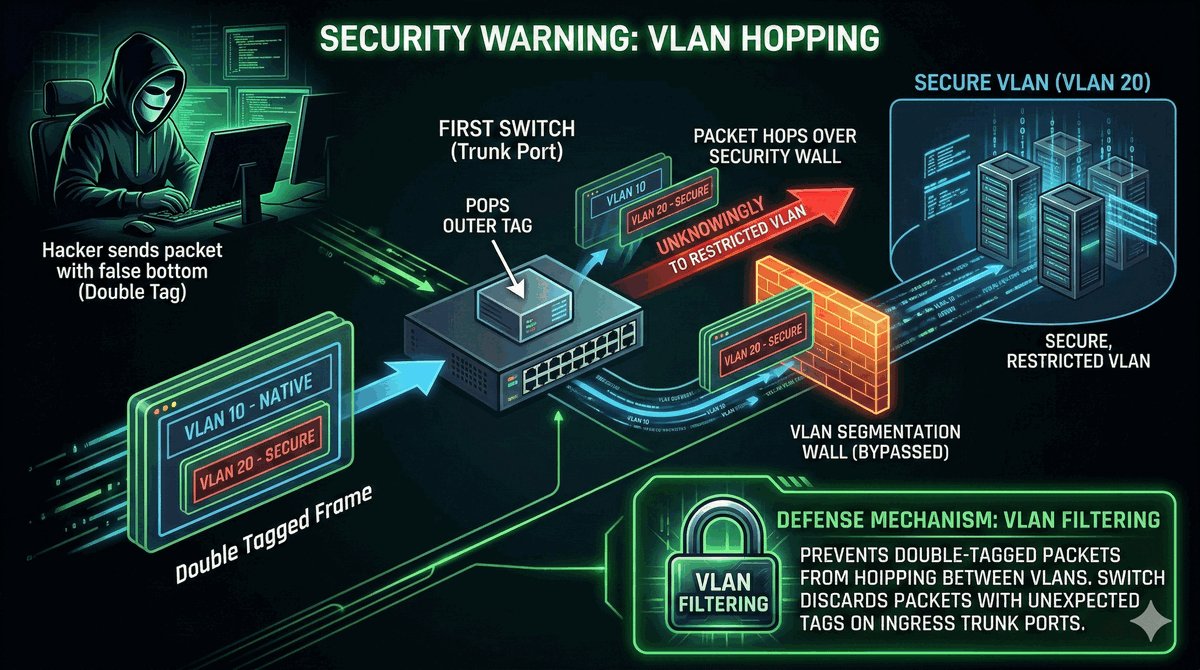

Bezpieczeństwo VLANów (VLAN Hopping)

34/40

Wpuszczanie nieznanych VLANów do tunelu to ryzyko ataku typu Double Tagging.
Atakujący w oddziale może próbować "przeskoczyć" do zastrzeżonego VLANu w centrali poprzez modyfikację tagów.
Kluczowe: Na mostku w centrali zawsze należy aktywować VLAN Filtering i ściśle określać dopuszczone identyfikatory VID dla portu tunelowego.

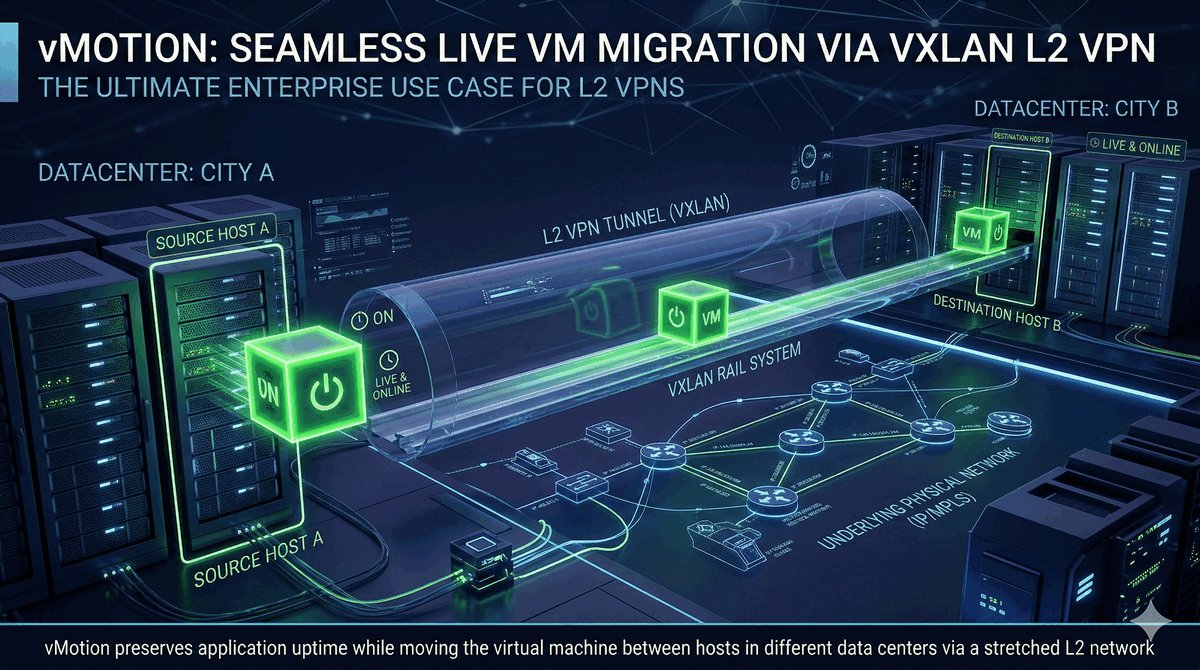

Wsparcie dla vMotion i klastrów rozproszonych

35/40

Mechanizm Live Migration w ekosystemach vSphere wymaga wspólnej domeny L2.
Dzięki technologiom VXLAN over IPSec możliwe jest przenoszenie działających systemów operacyjnych między serwerowniami w czasie rzeczywistym, bez zmiany ich tożsamości sieciowej.
Wymagania: Niezwykle wysoka stabilność łącza i opóźnienia poniżej 10ms.

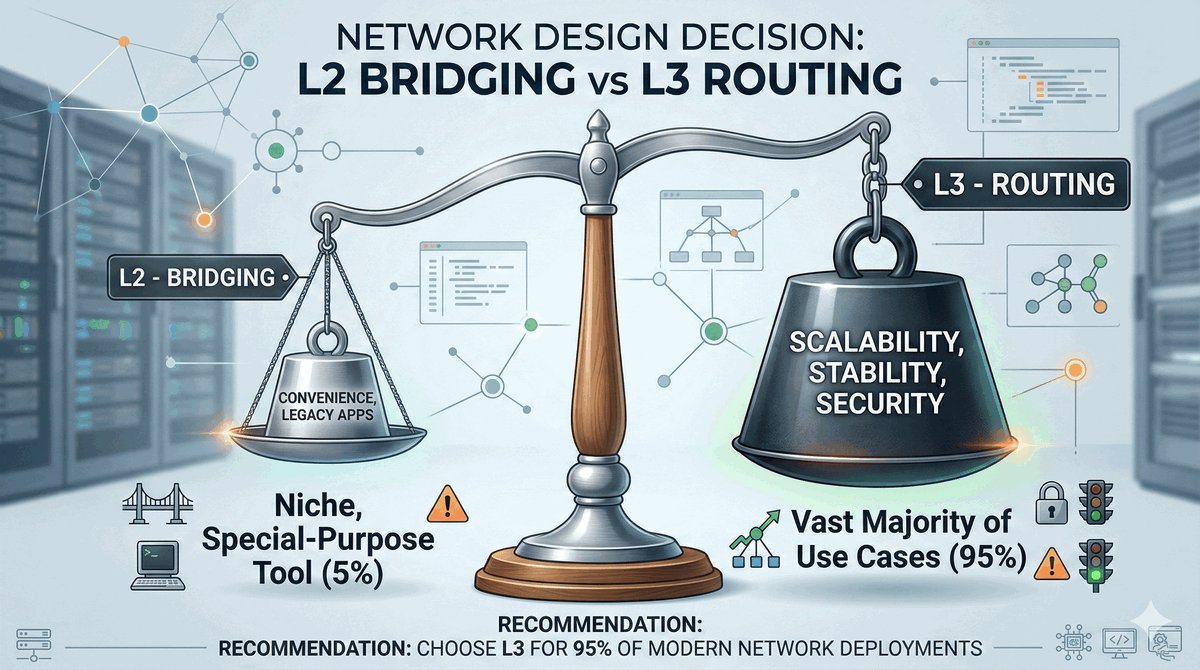

Werdykt: Kiedy wybrać L2, a kiedy L3?

36/40

Wybierz L3 (Routing): W 99% projektów korporacyjnych. Zapewnia higienę sieci, separację błędów i łatwą diagnostykę.
Wybierz L2 (Bridging): Wyłącznie dla specyficznych usług discovery, starych aplikacji przemysłowych lub szybkich "mostów" bez zmiany adresacji IP.
Zasada informatyka: "Bridge where you must, route where you can."

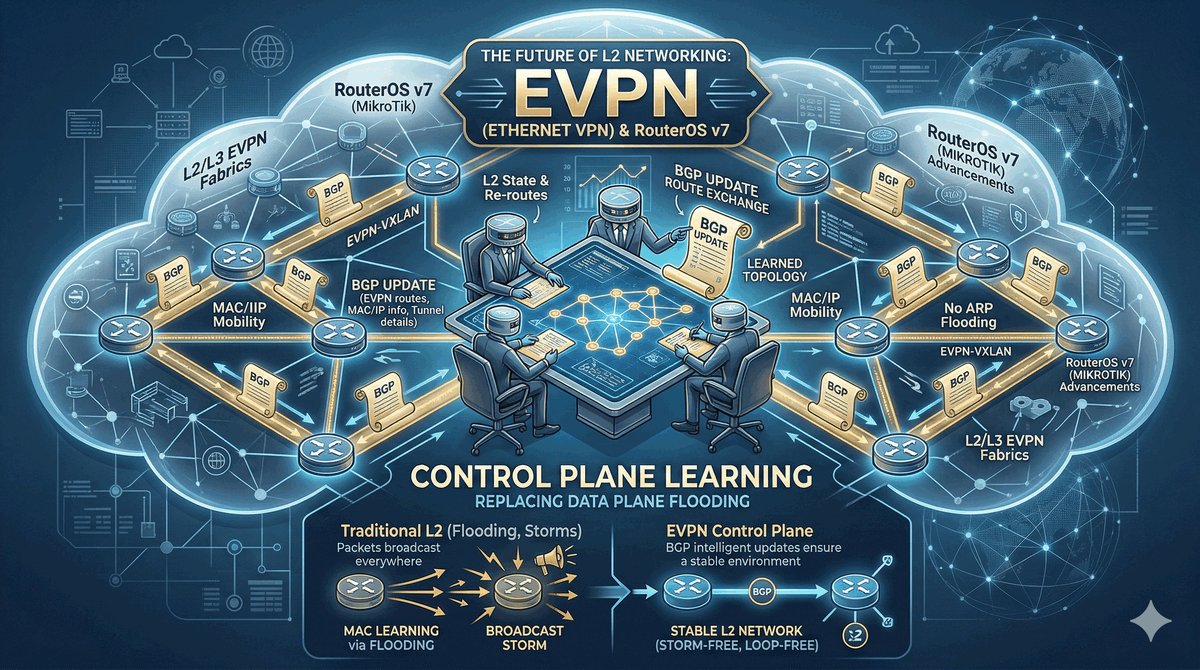

Przyszłość sektora: Standard EVPN

37/40

EVPN (Ethernet VPN): Nowoczesna ewolucja mostkowania w dużych sieciach.
Wykorzystuje protokół BGP do informowania o lokalizacji MAC adresów, co eliminuje problem zalewania sieci niepotrzebnymi rozgłoszeniami (Flood-and-Learn).
Technologia dostępna w RouterOS v7, dedykowana dla operatorów i zarządców centrów danych.

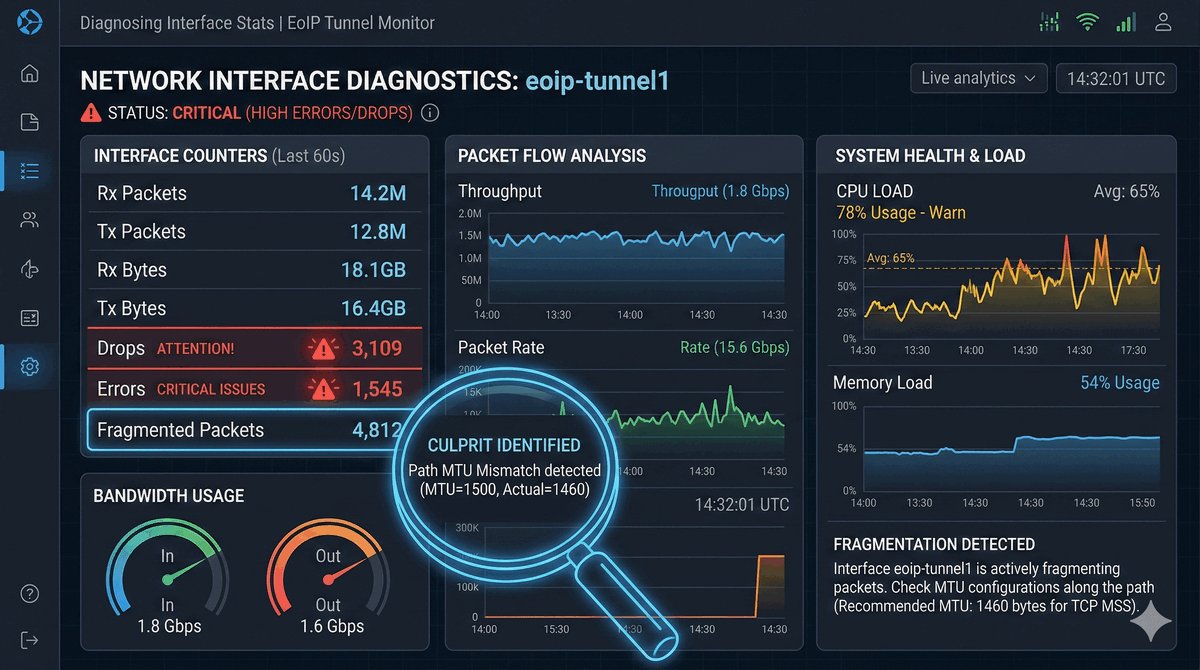

Monitoring zdrowia warstwy L2

38/40

Monitoruj licznik Drops i MTU Errs na interfejsach EoIP.
Gwałtowny wzrost liczby przesyłanych ramek rozgłoszeniowych (Bcast) to sygnał ostrzegawczy – potencjalna pętla lub aktywność złośliwego oprogramowania szukającego ofiar.
Użyj /tool profile aby upewnić się, że procesy odpowiedzialne za bridging nie wysycają zasobów procesora.

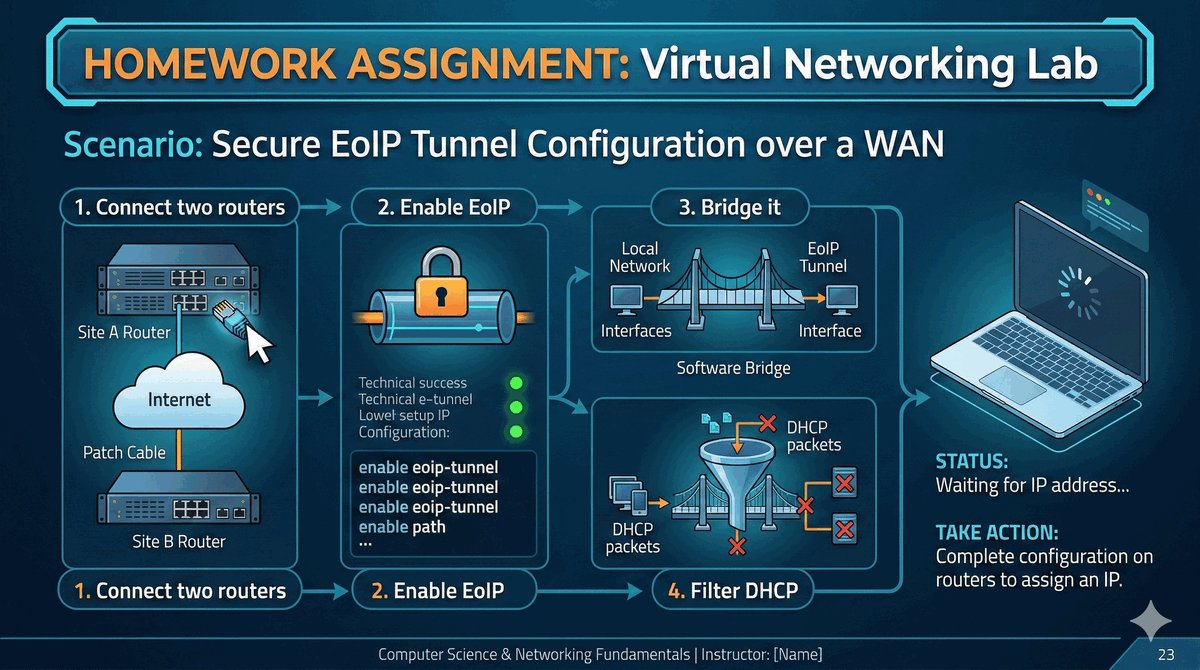

Zadanie praktyczne do wykonania

39/40

1. Zestaw tunel EoIP między dwoma routerami i zmostkuj je z portami LAN.
2. Przeprowadź test ARP-Ping między urządzeniami końcowymi.
3. Skonfiguruj Bridge Filter tak, aby blokował wszelką komunikację poza protokołem ICMP (ping).
4. Wywołaj celową pętlę sieciową i zaobserwuj zachowanie mechanizmu RSTP.

Podsumowanie i zapowiedź części 7

40/40

Warstwa 2 over VPN to potężne, lecz zdradliwe narzędzie w rękach inżyniera.

W finałowej części kursu zajmiemy się hartowaniem systemów:

Hardening: Bezpieczeństwo i audyt VPN

Strategie obrony przed atakami Brute Force.
Zarządzanie kluczami i odwoływanie certyfikatów (CRL).
Przyszłość dostępu zdalnego: Zero Trust Network Access (ZTNA).
