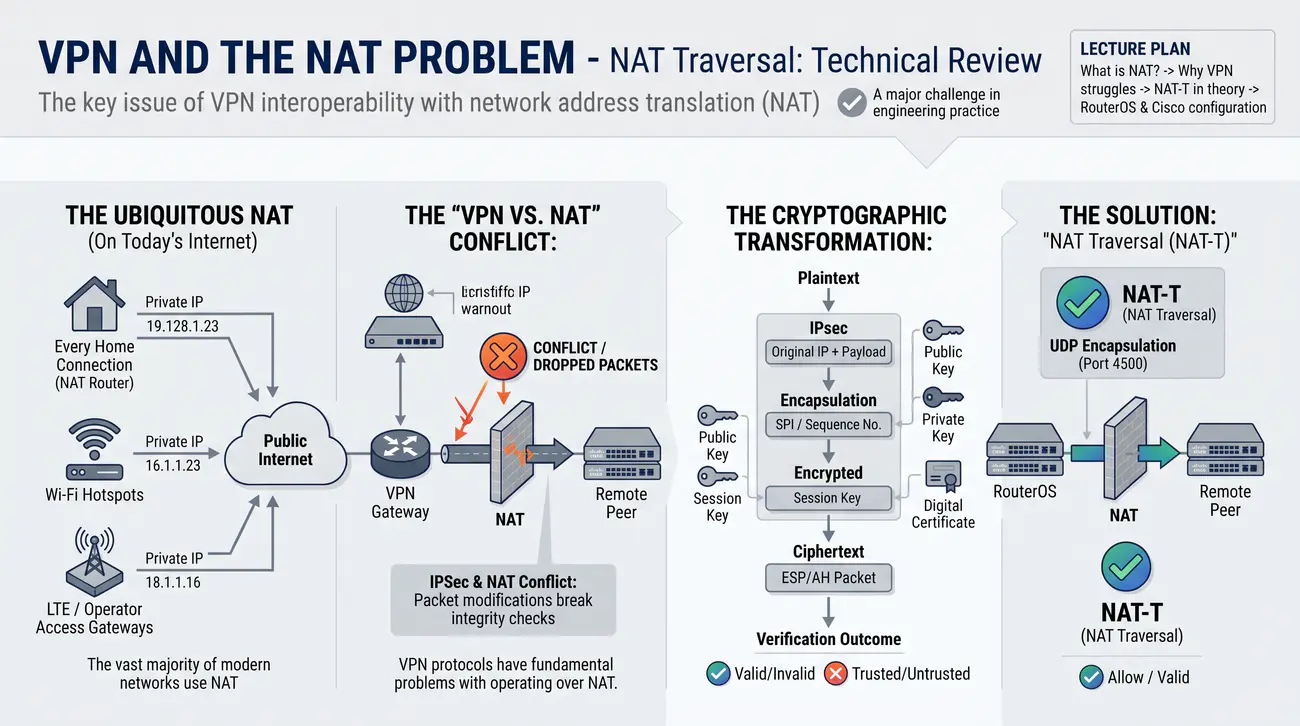

Problem interoperacyjności pomiędzy protokołami wirtualnych sieci prywatnych a mechanizmami translacji adresów sieciowych stanowi jedno z fundamentalnych wyzwań współczesnej inżynierii sieciowej. Projekt protokołu IPv4 zakładał model komunikacji end-to-end, w którym każdy host w globalnej sieci posiada unikalny, bezpośrednio routowalny adres IP. Powszechne wdrożenie mechanizmu NAT w latach 90. XX wieku w sposób radykalny zaburzyło tę symetrię, tworząc asymetryczne granice logiczne pomiędzy sieciami prywatnymi a publicznym Internetem.

Protokoły kryptograficzne warstwy sieciowej, na czele ze standardem IPsec, zostały zaprojektowane przy założeniu pełnej nienaruszalności pakietów IP w trakcie ich tranzytu przez infrastrukturę publiczną. Mechanizmy kontroli integralności, podpisy cyfrowe oraz szyfrowanie ładunku protokołów transportowych stoją w bezpośredniej sprzeczności z zasadą działania translatorów NAT, których rola sprowadza się do ciągłej modyfikacji nagłówków pakietów podczas transmisji. Powoduje to powstawanie zjawiska unieważniania sum kontrolnych oraz braku możliwości mapowania sesji wielokrotnych klientów.

Technologia NAT Traversal (NAT-T) została opracowana przez grupę roboczą IETF jako formalna odpowiedź na ten kryzys architektoniczny. Stanowi ona uzupełnienie bazowych standardów IPsec, wprowadzając inteligentne procedury wykrywania obecności translatorów na ścieżce transmisyjnej oraz mechanizmy dynamicznego tunelowania pakietów warstwy sieciowej wewnątrz standardowych datagramów UDP. W efekcie urządzenia brzegowe oraz stacje mobilne zyskują możliwość bezpiecznego nawiązywania połączeń niezależnie od topologii sieci pośredniczących.

W ramach tego modułu omówimy szczegółowo matematyczne i protokołowe źródła konfliktów pomiędzy stosem IPsec a translacją adresów, poznamy strukturę nagłówków enkapsulacji UDP, zbadamy sekwencję wymiany komunikatów w protokołach IKEv1 oraz IKEv2, a także przeanalizujemy praktyczne reguły wdrożeniowe w systemach sieciowych MikroTik RouterOS oraz Cisco IOS.

Źródła i dokumentacja techniczna: Centrum Edukacji Bezpieczeństwa Rynku Finansowego KNF.

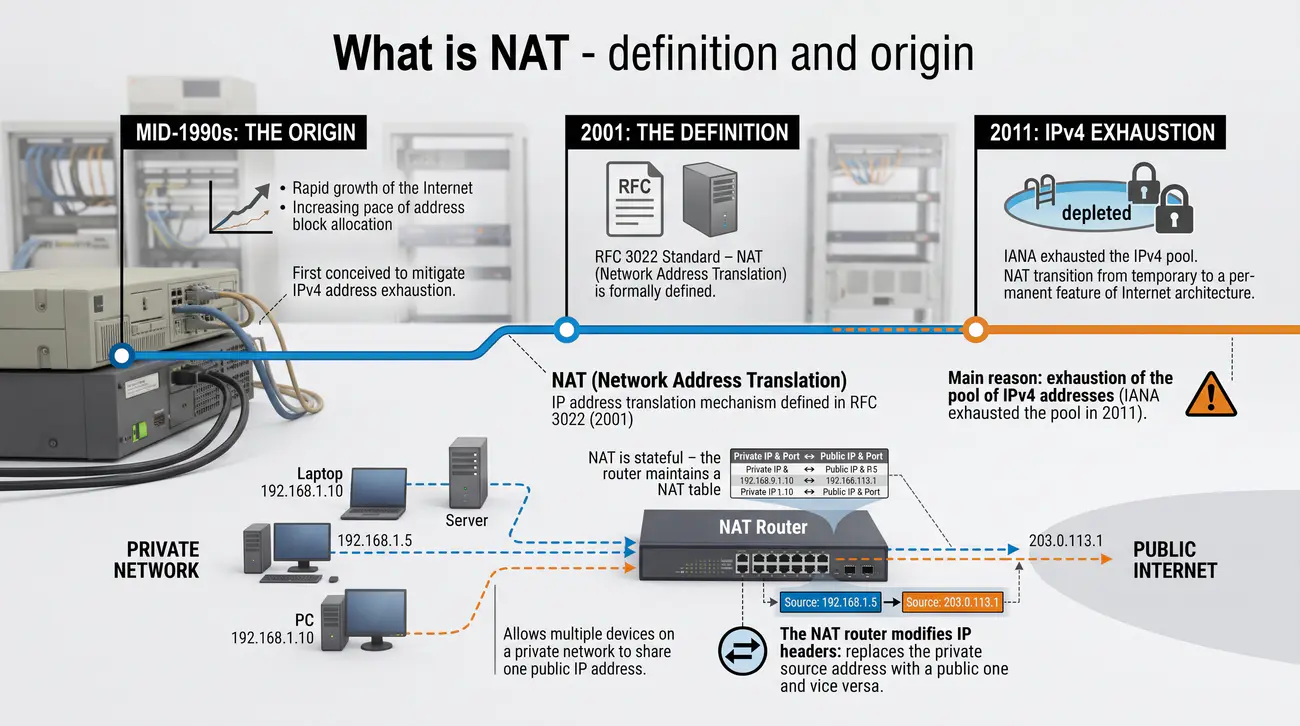

Mechanizm Network Address Translation powstał w odpowiedzi na gwałtowny wzrost liczby węzłów w sieci Internet na początku lat 90. XX wieku, który groził przedwczesnym wyczerpaniem 32-bitowej puli adresowej IPv4. Chociaż protokół IPv6 został zaprojektowany jako docelowe rozwiązanie problemu deficytu adresów, to właśnie wdrożenie prywatnych zakresów adresowych (zdefiniowanych w standardzie RFC 1918) oraz translacji NAT pozwoliło na przedłużenie żywotności architektury IPv4 o kolejne dekady.

W klasycznym modelu architektury IP każdy interfejs sieciowy uczestniczący w wymianie danych powinien legitymować się globalnie unikalnym adresem. W środowiskach z translatorem NAT hosty wewnątrz infrastruktury lokalnej korzystają z adresów nieroutowalnych w globalnym Internecie. Gdy host inicjuje połączenie na zewnątrz, router brzegowy podmienia prywatny adres źródłowy na swój własny, unikalny adres publiczny, odnotowując to powiązanie w wewnętrznej tablicy stanów.

Kluczową cechą współczesnych implementacji NAT jest ich stanowość (stateful operation). Router translacyjny musi śledzić stan nawiązywanych połączeń, rejestrując pary adresów i portów, aby powracający pakiet odpowiedzi mógł zostać prawidłowo przetłumaczony i skierowany do właściwego odbiorcy w sieci lokalnej. Pakiety przychodzące z sieci zewnętrznej, które nie odpowiadają żadnemu aktywnemu wpisowi w tablicy translacji, są natychmiast odrzucane, co nadaje translatorom cechy uproszczonej zapory ogniowej.

Z punktu widzenia aplikacji sieciowych translacja adresów stanowi poważne naruszenie reguły transparentności sieci. Węzeł docelowy w sieci publicznej nie jest świadomy prawdziwego adresu IP inicjatora sesji, widząc wyłącznie publiczny adres urządzenia translacyjnego. Asymetria ta staje się źródłem poważnych trudności w przypadku protokołów, które wymieniają adresy IP wewnątrz warstwy aplikacji lub stosują kryptograficzną weryfikację całego nagłówka pakietu.

Źródła i dokumentacja techniczna: Dokumentacja MikroTik RouterOS NAT.

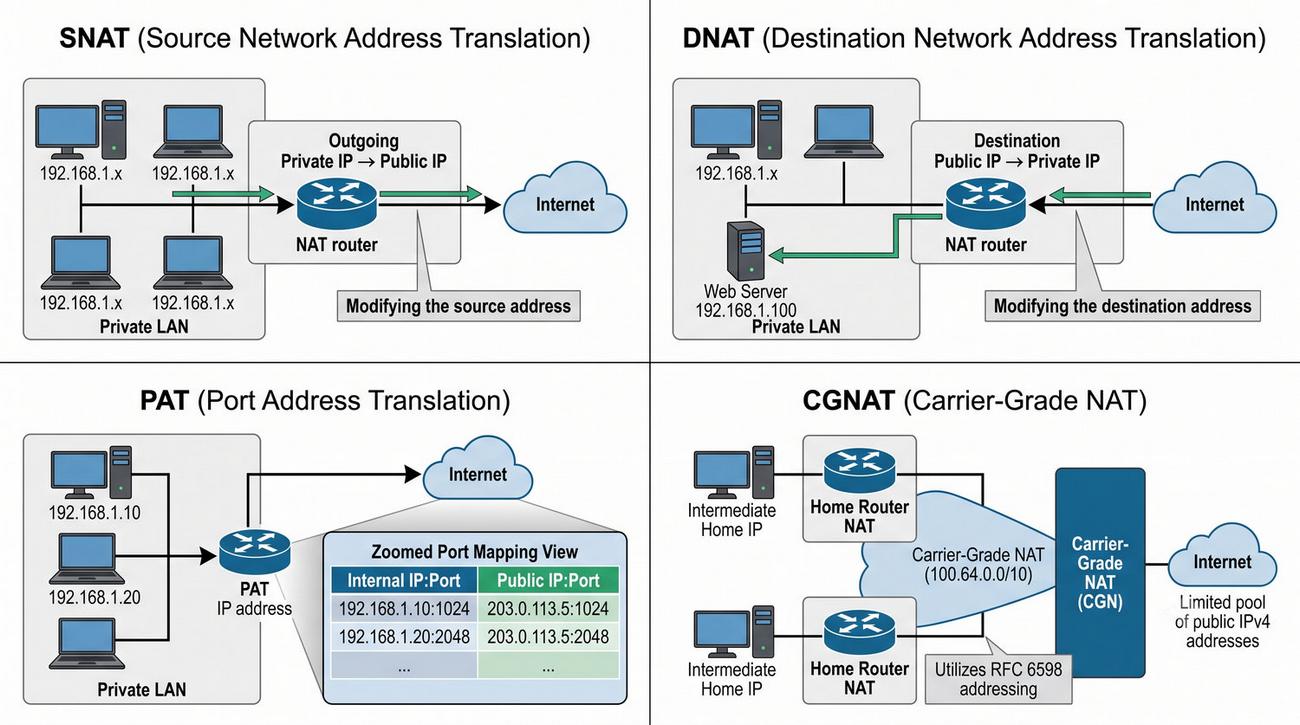

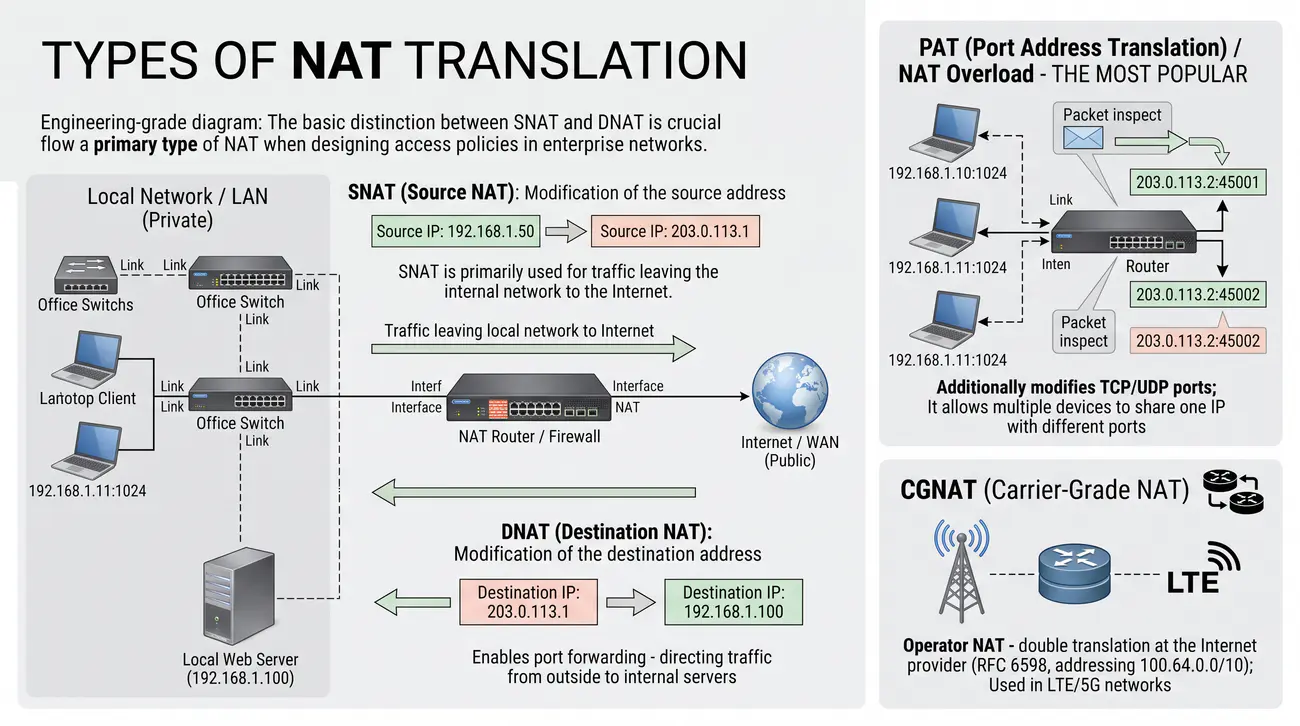

W inżynierii sieciowej wyróżnia się kilka podstawowych wariantów translacji adresów, różniących się punktem aplikacji oraz celem operacyjnym. Najbardziej powszechnym typem jest Source NAT (SNAT), polegający na modyfikacji adresu źródłowego w pakietach wychodzących z sieci prywatnej. Odmianą SNAT stosowaną w łączach o zmiennej adresacji publicznej (np. PPPoE, DHCP) jest maskarada (masquerade), w której router dynamicznie pobiera aktualny adres IP interfejsu WAN.

Przeciwieństwem jest Destination NAT (DNAT), stosowany w celu umożliwienia hostom z publicznego Internetu nawiązywania połączeń z usługami umieszczonymi w sieci lokalnej. W ramach DNAT modyfikacji ulega docelowy adres IP w pakiecie przychodzącym. Najczęściej stosowaną techniką z tej grupy jest przekierowanie portów (port forwarding), w którym konkretny port publiczny zostaje powiązany ze wskazanym portem wewnętrznego serwera.

Dominującym wariantem translacji w środowiskach abonenckich i korporacyjnych jest PAT (Port Address Translation), znany również jako NAPT lub NAT Overload. W tym modelu router brzegowy nie tylko podmienia prywatny adres IP, ale przypisuje każdemu nowemu połączeniu unikalny numer portu źródłowego warstwy transportowej. Dzięki temu nawet tysiące urządzeń w sieci lokalnej mogą równolegle korzystać z pojedynczego publicznego adresu IP.

Wraz z wyczerpywaniem się adresów IPv4 operatorzy telekomunikacyjni wdrożyli mechanizm Carrier-Grade NAT (CGNAT), zdefiniowany w standardzie RFC 6598 z dedykowaną przestrzenią 100.64.0.0/10. W tym układzie router domowy klienta otrzymuje adres z puli operatorskiej i wykonuje translację dla urządzeń w domu, po czym router operatora wykonuje kolejną translację na styk z publicznym Internetem. To zjawisko podwójnego NAT stanowi krytyczną barierę dla wielu protokołów VPN.

Źródła i dokumentacja techniczna: Dokumentacja Netfilter NAT HOWTO.

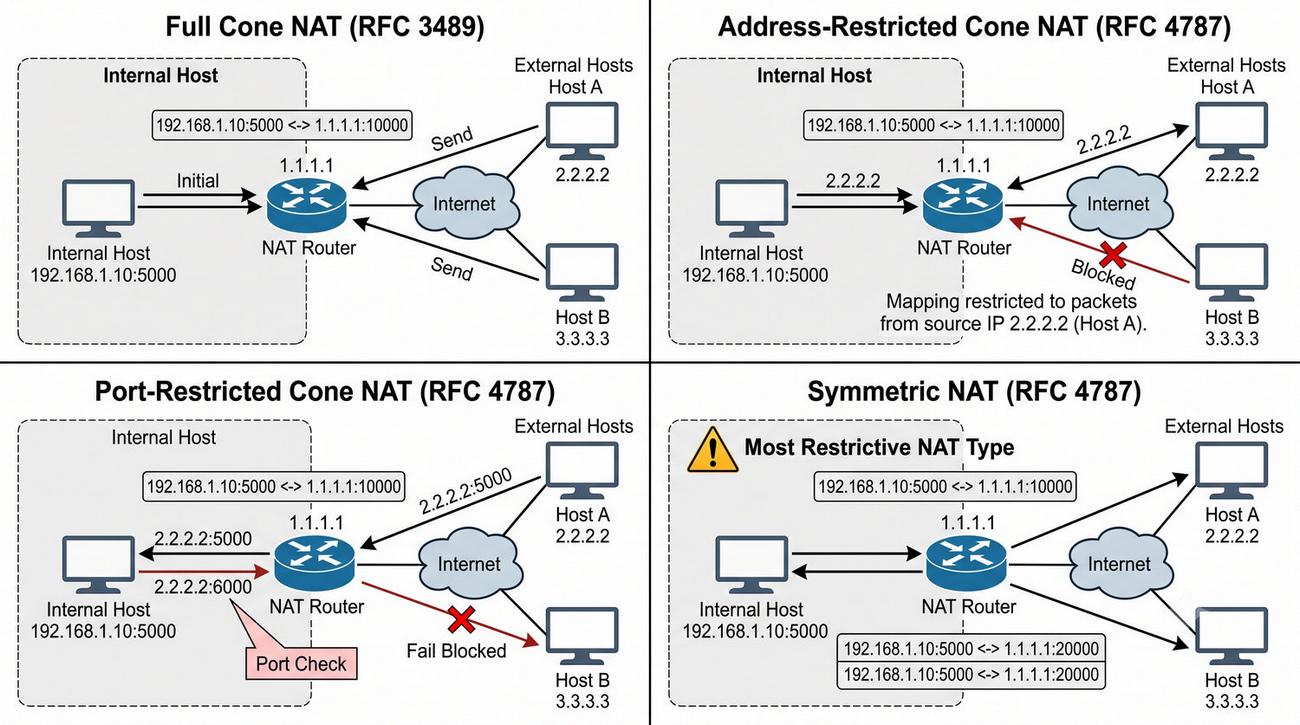

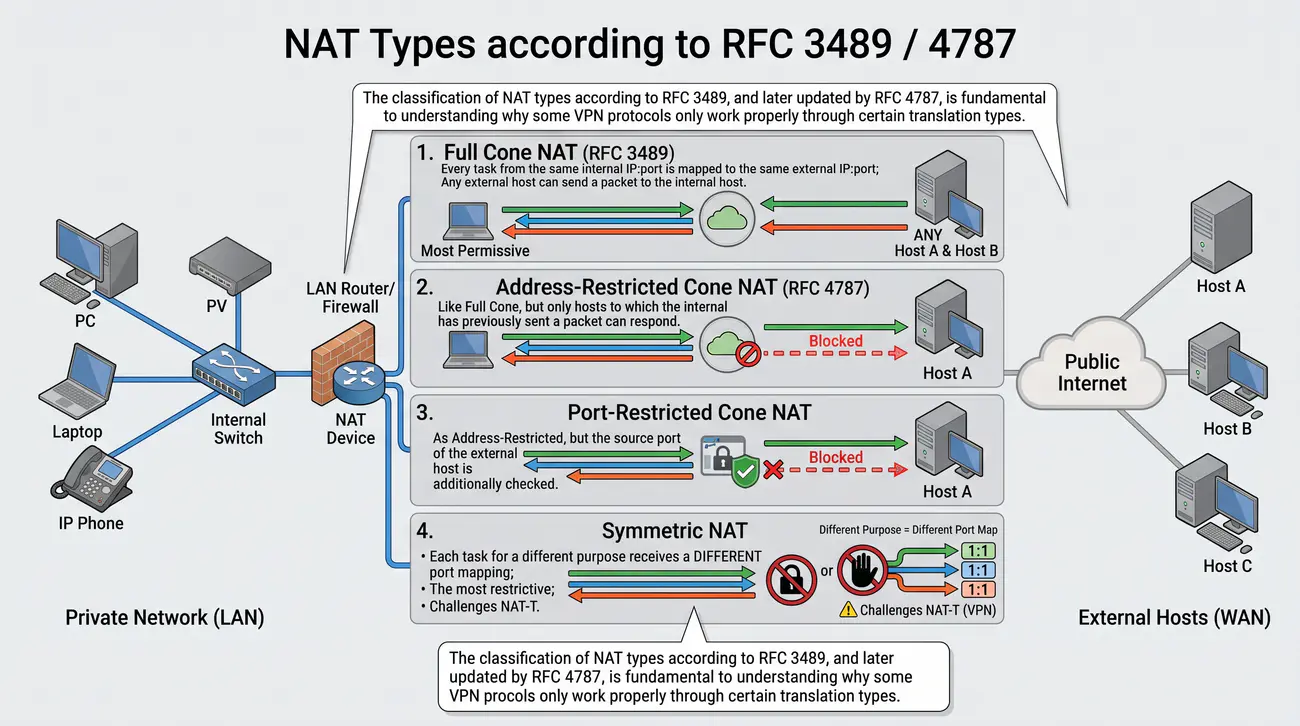

Klasyfikacja zachowań translatorów adresów została pierwotnie sformalizowana w dokumencie RFC 3489 przy okazji definiowania protokołu STUN, a następnie udoskonalona i doprecyzowana w standardzie RFC 4787. Zrozumienie poszczególnych kategorii translatorów jest kluczowe dla inżynierów projektujących systemy transmisji w czasie rzeczywistym oraz sieci nakładkowe VPN, ponieważ decyduje o możliwości bezpośredniego skomunikowania dwóch węzłów ukrytych za barierami NAT.

W modelu Full Cone NAT każde żądanie pochodzące z określonej pary wewnętrznego adresu i portu (IP_in:Port_in) jest zawsze mapowane na ten sam publiczny port (IP_ext:Port_ext). Po utworzeniu takiego mapowania dowolny host zewnętrzny może wysłać pakiet na przydzielony port publiczny, a router bezwarunkowo przekaże go do hosta wewnętrznego. Jest to model najbardziej otwarty, niewymagający wcześniejszej interakcji z konkretnym adresem docelowym.

W modelach Restricted Cone kryteria akceptacji ruchu przychodzącego zostają zaostrzone. W wariancie Address-Restricted Cone router odrzuca pakiety przychodzące z obcych adresów IP, zezwalając na transmisję wyłącznie hostom, do których host lokalny uprzednio wysłał pakiet. W wariancie Port-Restricted Cone restrykcją objęty zostaje także port źródłowy węzła zewnętrznego - odpowiedź musi nadejść dokładnie z tej samej pary IP i portu, do której skierowano pierwotne zapytanie.

Największe wyzwanie dla komunikacji punkt-punkt oraz protokołów tunelujących stanowi Symmetric NAT. W tym przypadku translator tworzy nowe mapowanie portu publicznego dla każdego unikalnego adresu lub portu docelowego. Oznacza to, że zewnętrzny serwer pośredniczący (taki jak STUN) widzi inny port publiczny klienta niż ten, który zostanie przydzielony do komunikacji z właściwym partnerem VPN, co uniemożliwia bezpośrednie przebicie zapory i wymusza użycie węzłów przekaźnikowych.

Źródła i dokumentacja techniczna: Opracowanie inżynierskie Tailscale: How NAT Traversal Works.

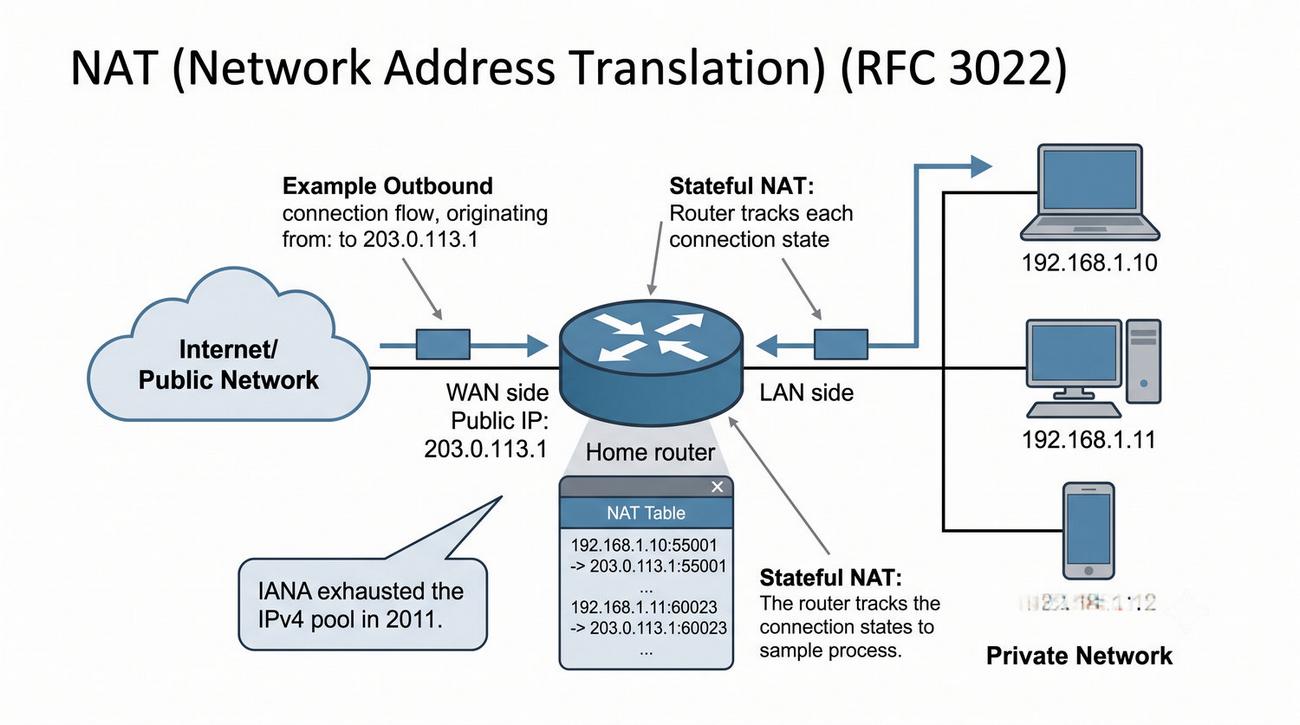

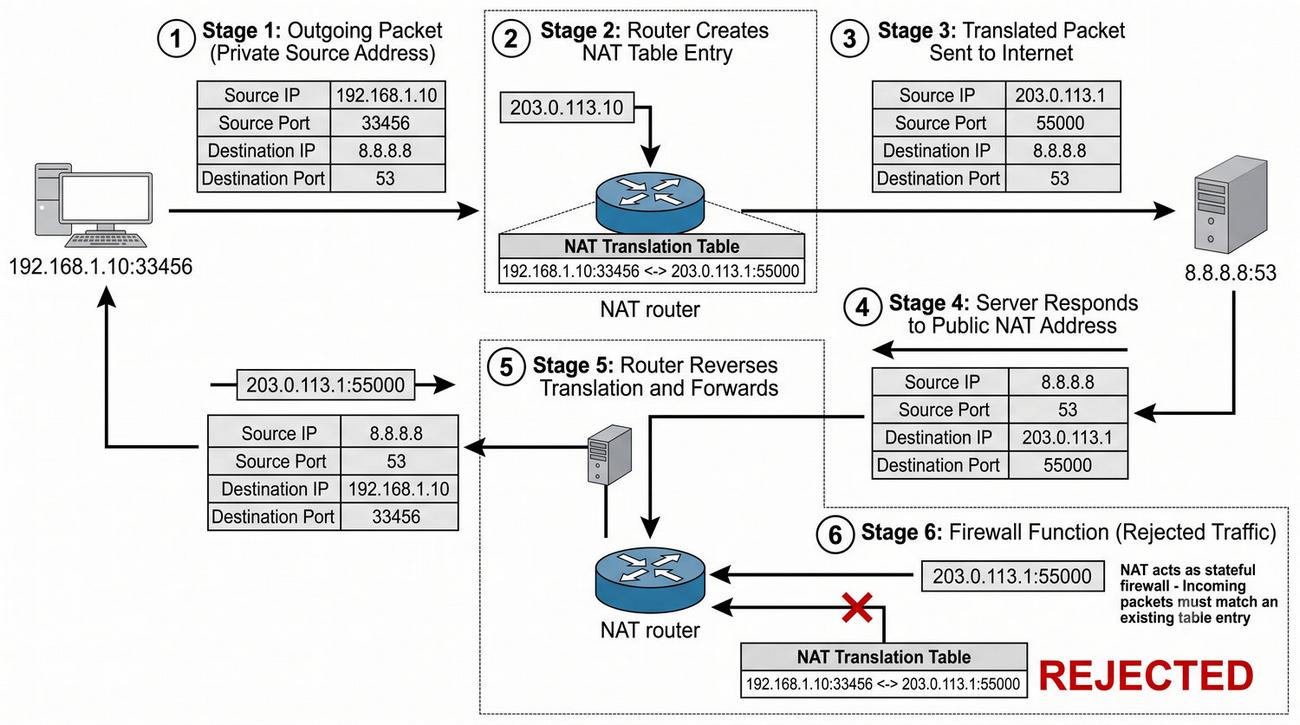

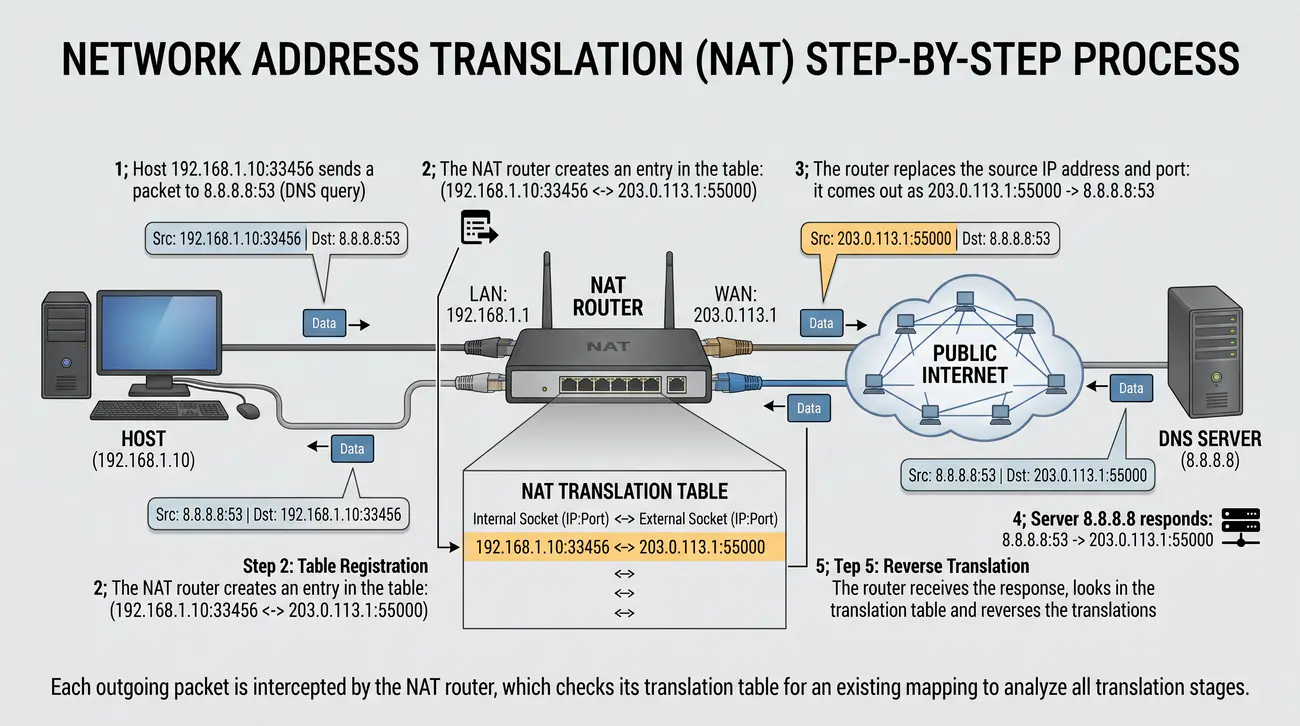

Proces translacji stanowej rozpoczyna się w momencie, gdy stacja robocza w podsieci prywatnej generuje pakiet zaadresowany do węzła w publicznym Internecie. Przykładowo host o adresie 192.168.1.10 wysyła zapytanie ze źródłowego portu 33456 do publicznego serwera DNS 8.8.8.8 na port 53. Pakiet ten trafia na domyślną bramę sieciową, którą stanowi router brzegowy wykonujący translację PAT.

W drugim etapie procesor sieciowy routera dokonuje inspekcji nagłówka IP oraz nagłówka warstwy transportowej. Router przeszukuje swoją tablicę translacji w celu ustalenia, czy dla danego strumienia istnieje już aktywny wpis. Jeśli sesja jest nowa, alokuje wolny port z puli publicznej (np. 55000), przypisuje go do sesji i tworzy rekord wiążący parę 192.168.1.10:33456 z publiczną tożsamością 203.0.113.1:55000, inicjując jednocześnie licznik czasu bezczynności (idle timeout).

Kolejnym krokiem jest fizyczna modyfikacja nagłówka pakietu. Router zastępuje prywatny adres IP adresem interfejsu publicznego oraz podmienia port źródłowy na zaalokowany port 55000. Ponieważ zmiana adresów i portów unieważnia sumy kontrolne zawarte w nagłówku IP oraz nagłówku TCP/UDP, router przelicza je na nowo i transmituje zmodyfikowany pakiet do sieci zewnętrznej. Z perspektywy serwera docelowego zapytanie nadeszło wyłącznie z publicznego adresu routera.

Gdy serwer docelowy wysyła odpowiedź, pakiet trafia na adres 203.0.113.1 i port docelowy 55000. Router brzegowy przechwytuje ramkę, odczytuje numer portu i odnajduje odpowiedni wpis w tablicy stanów. Następnie wykonuje odwrotną translację: zamienia adres docelowy na 192.168.1.10 oraz port na 33456, ponownie koryguje sumy kontrolne i wysyła ramkę do sieci lokalnej. Jeśli w tablicy brak odpowiedniego wpisu, pakiet zostaje natychmiast porzucony.

Źródła i dokumentacja techniczna: Baza wiedzy IBM: Zasady trasowania IP.

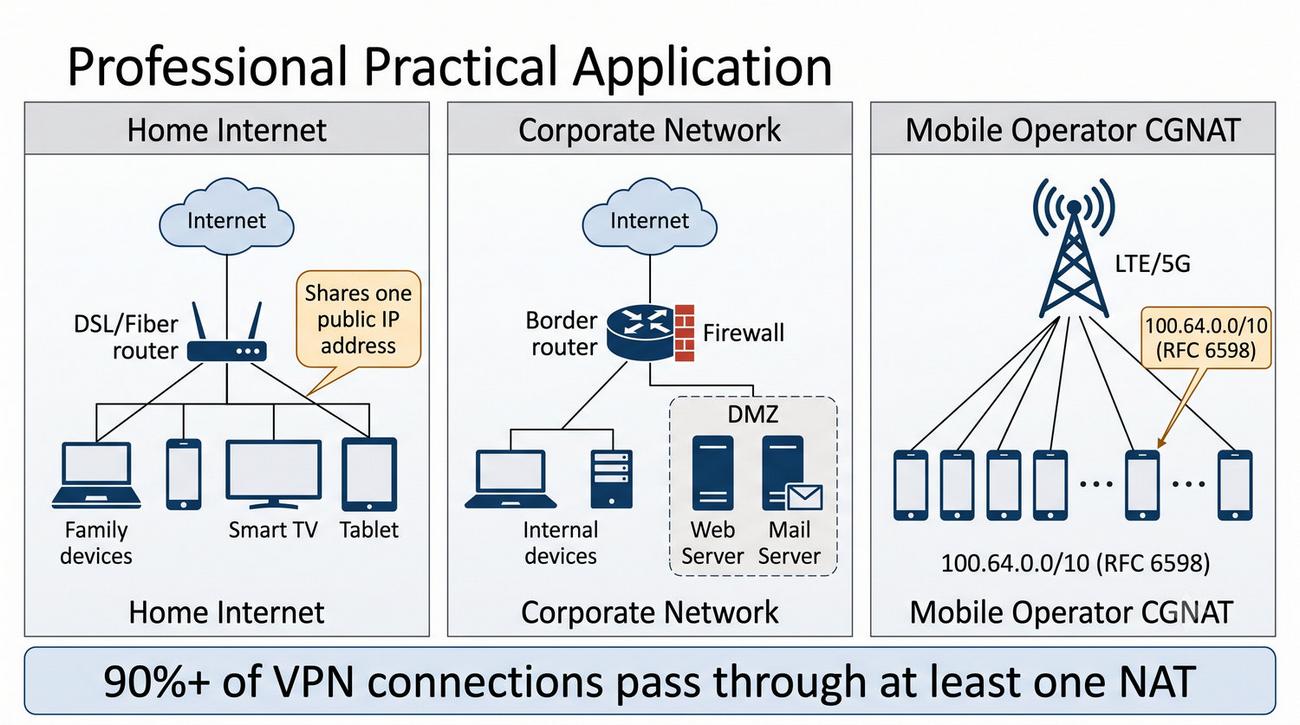

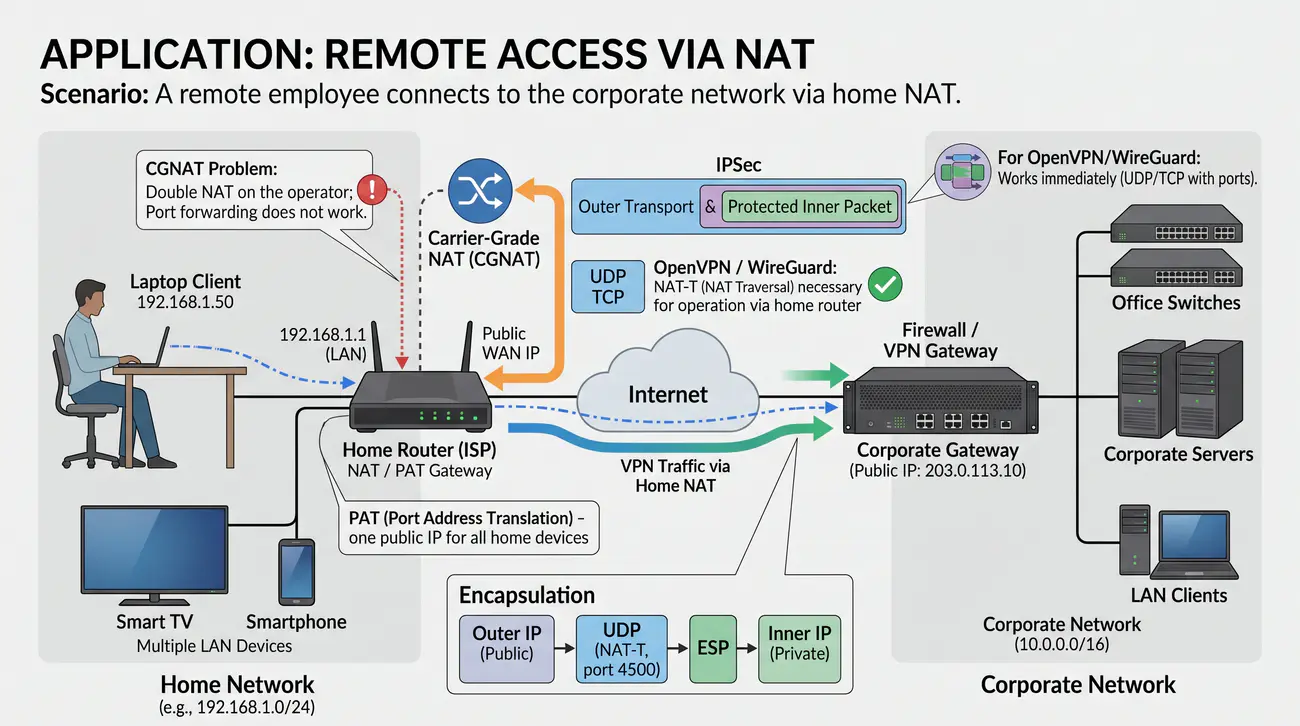

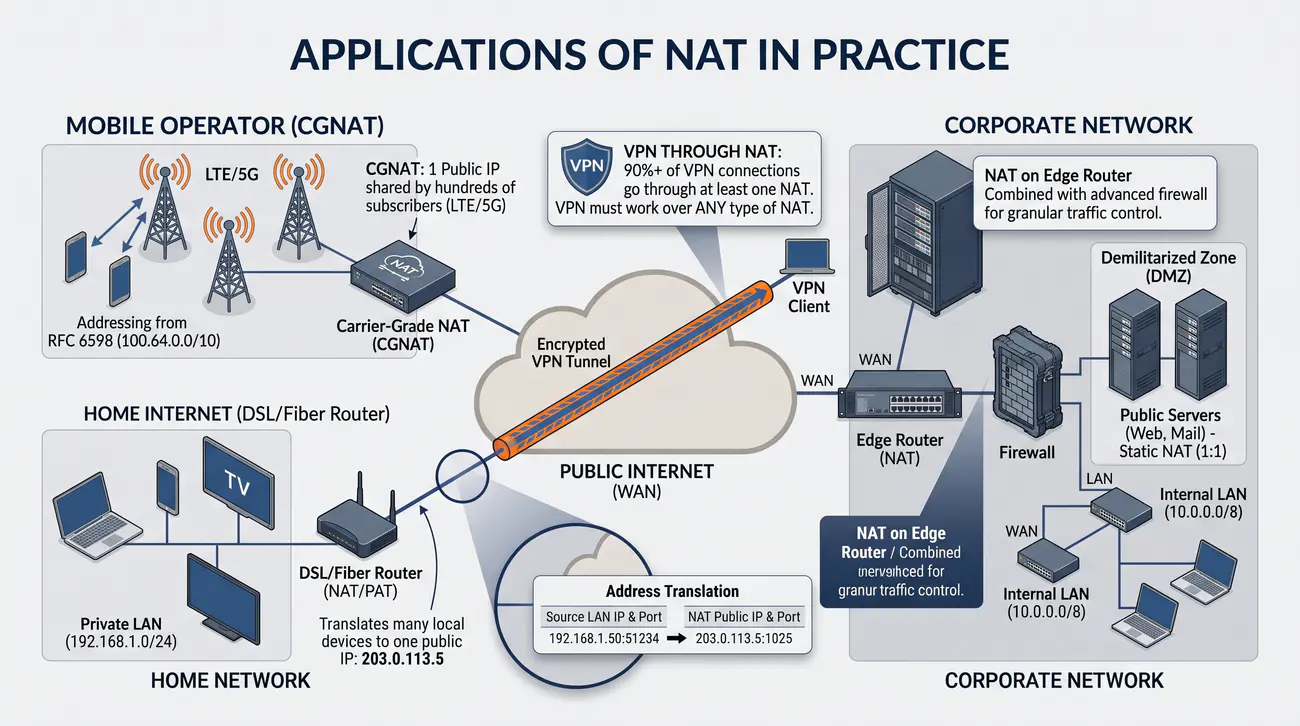

Praktyczne wdrożenia mechanizmów translacji adresów obejmują niemal wszystkie szczeble nowoczesnej infrastruktury teleinformatycznej. W segmencie abonenckim i małych biur (SOHO) routery dostępowe wykonują automatyczną translację maskarady na pojedynczym dynamicznym lub statycznym adresie dostarczonym przez operatora. Pozwala to na jednoczesne podłączenie do Internetu dziesiątek urządzeń domowych (komputerów, smartfonów, urządzeń Internetu Rzeczy) bez ponoszenia dodatkowych kosztów abonamentowych za adresy IP.

W infrastrukturze korporacyjnej translacja adresów jest ściśle zintegrowana z zaawansowanymi systemami zapór sieciowych (Next-Generation Firewalls). Przedsiębiorstwa wykorzystują mechanizmy SNAT do ukrywania wewnętrznej topologii sieciowej przed zewnętrznymi skanerami oraz techniki DNAT do kontrolowanego udostępniania usług publicznych zlokalizowanych w dedykowanych strefach zdemilitaryzowanych (DMZ). Zapewnia to separację serwerów pocztowych czy aplikacyjnych od krytycznych baz danych.

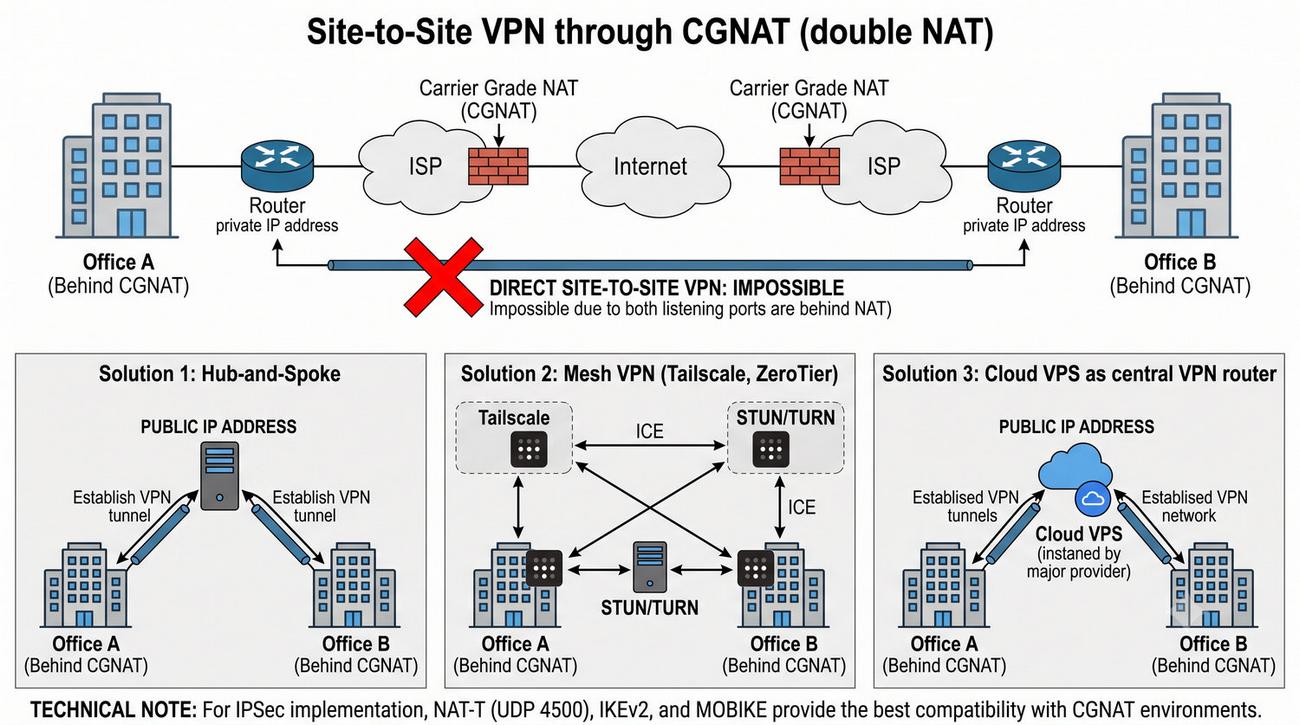

Szczególnym przypadkiem masowej skali są sieci operatorów komórkowych LTE i 5G. Ze względu na miliardy aktywnych terminali mobilnych operatorzy powszechnie stosują wielostopniową architekturę CGNAT. Pojedynczy adres publiczny może być współdzielony przez setki abonentów, przy czym operatorzy dynamicznie przydzielają określone pule portów per użytkownik. Ogranicza to drastycznie możliwość bezpośredniego inicjowania sesji z zewnątrz do terminala abonenckiego.

Konsekwencją tak powszechnego wdrożenia translatorów jest fakt, że ponad 90 procent współczesnych połączeń wirtualnych sieci prywatnych musi pokonać co najmniej jedno urządzenie realizujące translację NAT lub PAT. Oznacza to, że każdy nowoczesny protokół VPN musi posiadać wbudowaną, niezawodną obsługę środowisk translacyjnych, w przeciwnym razie jego zastosowanie w realnych środowiskach produkcyjnych stanie się całkowicie niemożliwe.

Źródła i dokumentacja techniczna: Baza wiedzy IBM: Architektura i projektowanie zapór sieciowych.

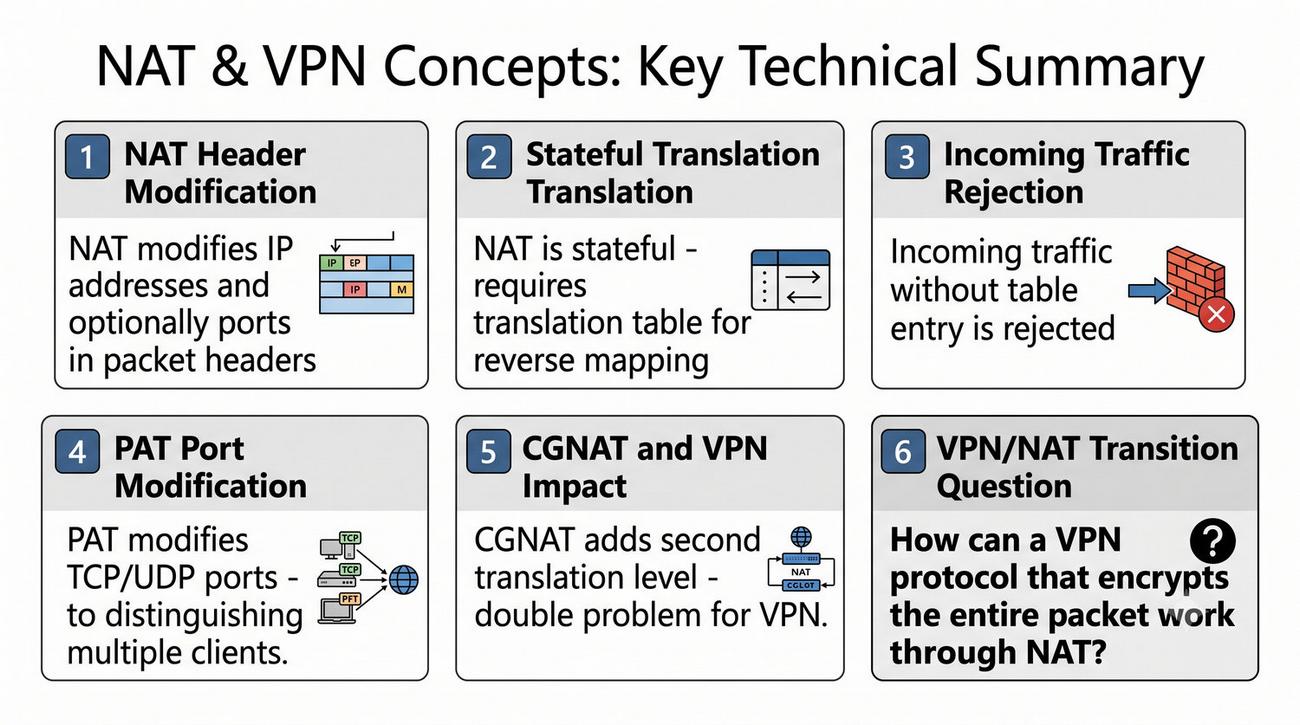

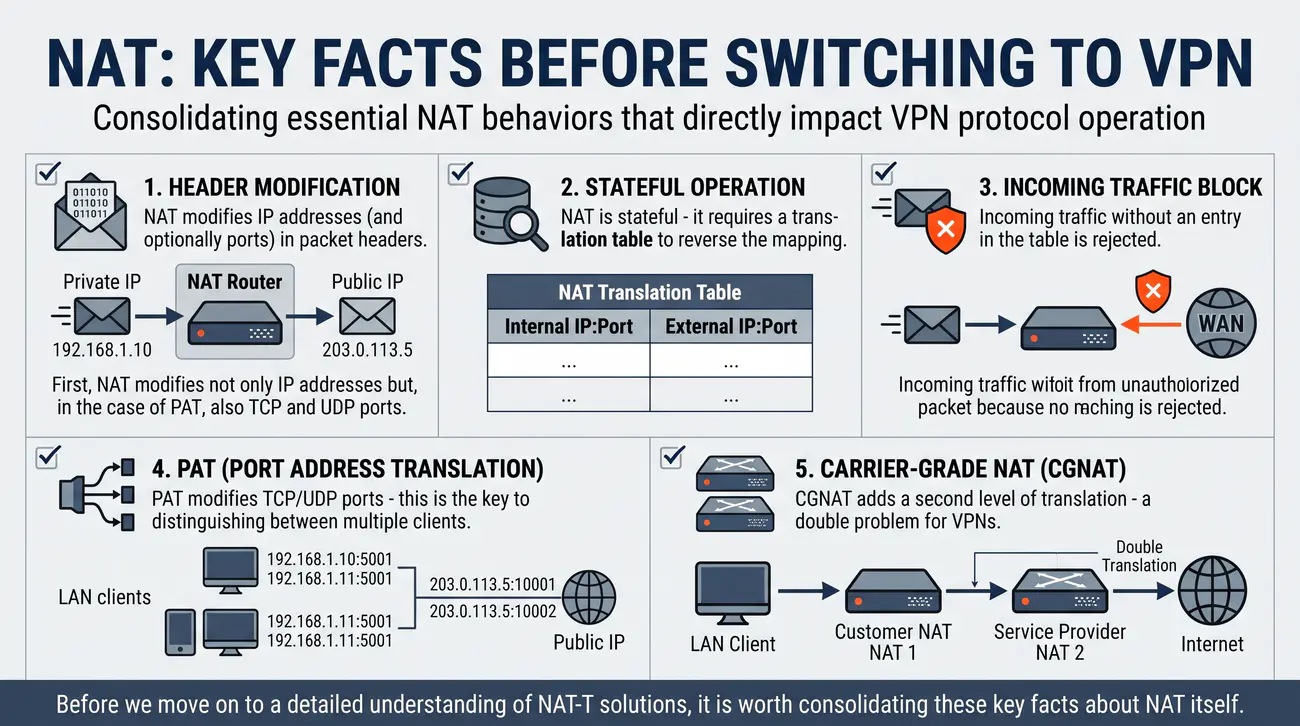

Przed przystąpieniem do analizy konfliktów pomiędzy translatorami adresów a kryptograficznymi protokołami VPN należy usystematyzować podstawowe aksjomaty rządzące działaniem urządzeń NAT. Po pierwsze, translacja adresów opiera się na permanentnej modyfikacji danych w nagłówkach pakietów warstwy sieciowej (pola Source IP i Destination IP) oraz warstwy transportowej (Source Port i Destination Port). Żaden pakiet przechodzący przez translator nie opuszcza go w pierwotnej postaci fizycznej.

Po drugie, każda forma translacji wielodostępowej (PAT) jest procesem ściśle stanowym. Urządzenie pośredniczące nie jest pasywnym węzłem komutacyjnym, lecz aktywnym elementem przetwarzającym, który dynamicznie tworzy, aktualizuje i usuwa wpisy w tablicy stanów. Pakiety przychodzące z sieci zewnętrznej, dla których router nie potrafi odnaleźć jednoznacznego odwzorowania w bieżącej tablicy, są bezwzględnie odrzucane, co uniemożliwia bezpośrednie zestawianie tuneli kierowanych do hostów za translatorem.

Po trzecie, kluczowym mechanizmem odróżniania poszczególnych klientów współdzielących pojedynczy publiczny adres IP są numery portów warstwy czwartej (TCP oraz UDP). Jeśli protokół wyższej warstwy nie operuje na koncepcji portów transportowych, standardowy translator PAT traci zdolność do rozróżniania powracających strumieni danych, co uniemożliwia obsługę więcej niż jednej sesji równolegle.

Pojawia się zatem fundamentalny problem inżynierski: w jaki sposób protokół VPN, którego głównym zadaniem jest kryptograficzna ochrona całego pakietu przed jakimikolwiek modyfikacjami podczas transmisji oraz ukrycie nagłówków warstwy transportowej za pomocą szyfrowania, ma poprawnie funkcjonować w środowisku, które do poprawnego działania wymaga ciągłego odczytywania i modyfikowania tych właśnie nagłówków?

Źródła i dokumentacja techniczna: Netfilter Packet Filtering HOWTO.

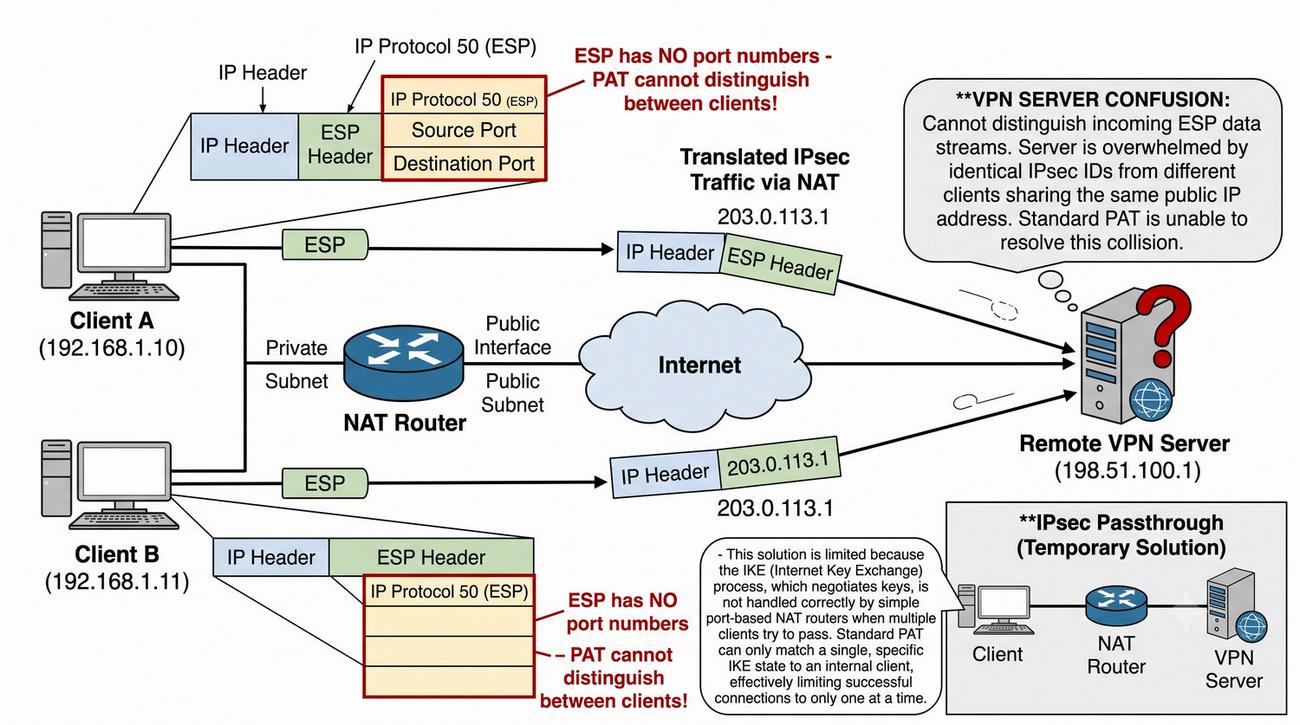

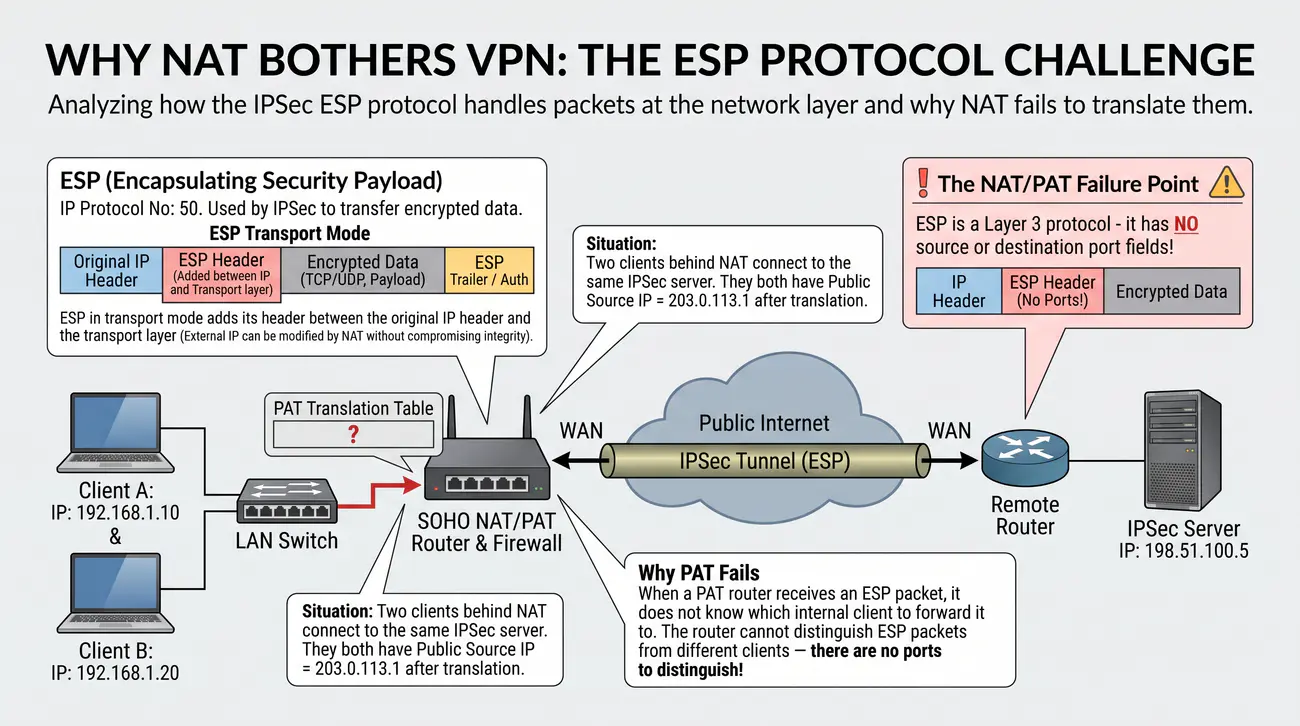

Protokół ESP (Encapsulating Security Payload), oznaczony w nagłówku IP numerem protokołu 50, stanowi fundamentalny mechanizm wykonawczy architektury IPsec, odpowiedzialny za szyfrowanie danych użytkownika. ESP operuje bezpośrednio na poziomie warstwy sieciowej (L3) i w przeciwieństwie do protokołów TCP czy UDP nie posiada w swoim nagłówku żadnych pól odpowiadających numerom portów źródłowych ani docelowych. Zamiast tego nagłówek ESP zawiera 32-bitowy identyfikator Security Parameters Index (SPI) oraz numer sekwencyjny.

Brak portów transportowych stanowi barierę nie do pokonania dla klasycznego translatora PAT. Gdy router realizujący maskaradę otrzymuje pakiet ESP od klienta z sieci lokalnej, może zmodyfikować prywatny adres IP na publiczny, lecz nie ma możliwości zmodyfikowania portu. Co gorsza, gdy pakiet odpowiedzi powraca z serwera VPN na publiczny adres routera, translator nie dysponuje żadnym kryterium warstwy transportowej, na podstawie którego mógłby skierować ruch do właściwego komputera wewnątrz sieci.

Sytuacja staje się krytyczna, gdy dwóch lub więcej klientów zlokalizowanych w tej samej sieci prywatnej próbuje jednocześnie zestawić połączenie VPN do tego samego zdalnego koncentratora IPsec. Z perspektywy serwera oba pakiety przychodzą z identycznego adresu publicznego i posiadają ten sam numer protokołu IP 50. Koncentrator nie jest w stanie rozróżnić powracających sesji na poziomie IP, a router lokalny gubi powiązania stanowe, co prowadzi do natychmiastowego zerwania tunelu jednego z użytkowników.

Wczesne próby obejścia tego problemu polegały na stosowaniu mechanizmów sprzętowych typu IPsec Passthrough w routerach abonenckich. Mechanizmy te przypisywały cały ruch protokołu 50 do pierwszego aktywnego klienta w sieci lokalnej, całkowicie blokując pozostałym stacjom roboczym możliwość korzystania z VPN. Ograniczenie to wymusiło opracowanie standardu enkapsulacji ESP wewnątrz datagramów warstwy czwartej.

Źródła i dokumentacja techniczna: Dokumentacja MikroTik RouterOS IPsec.

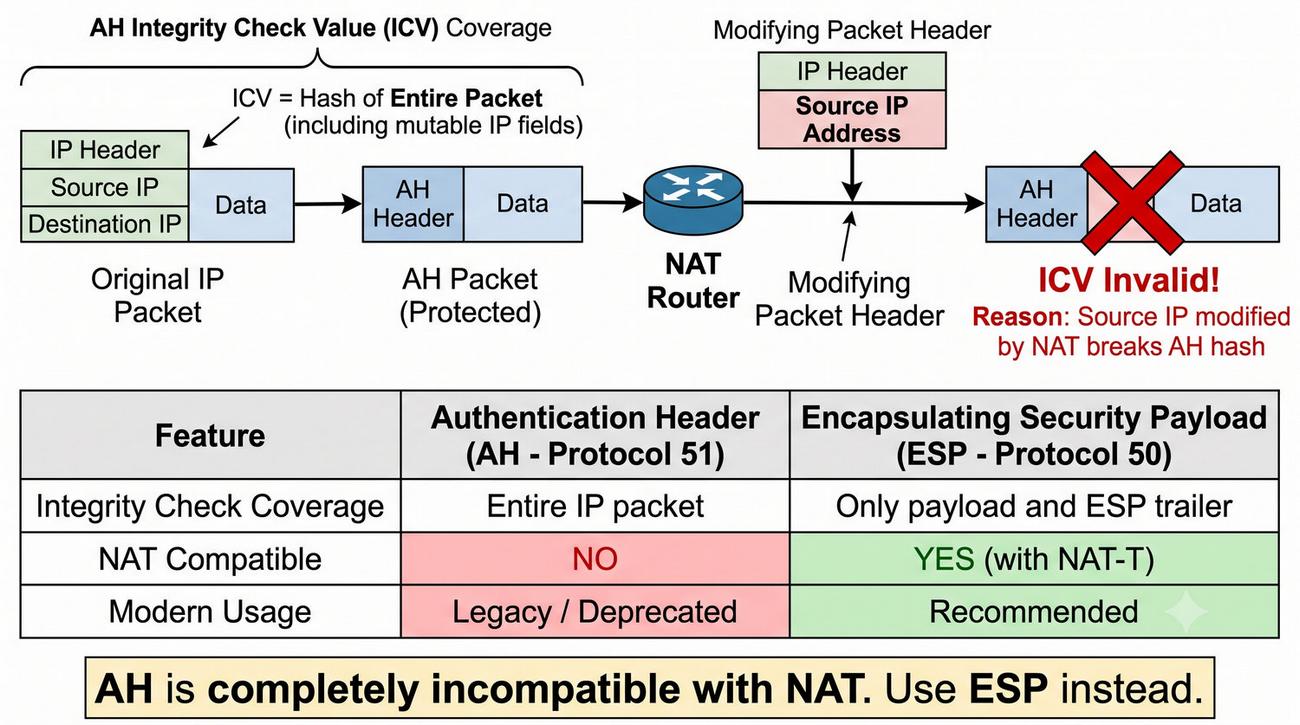

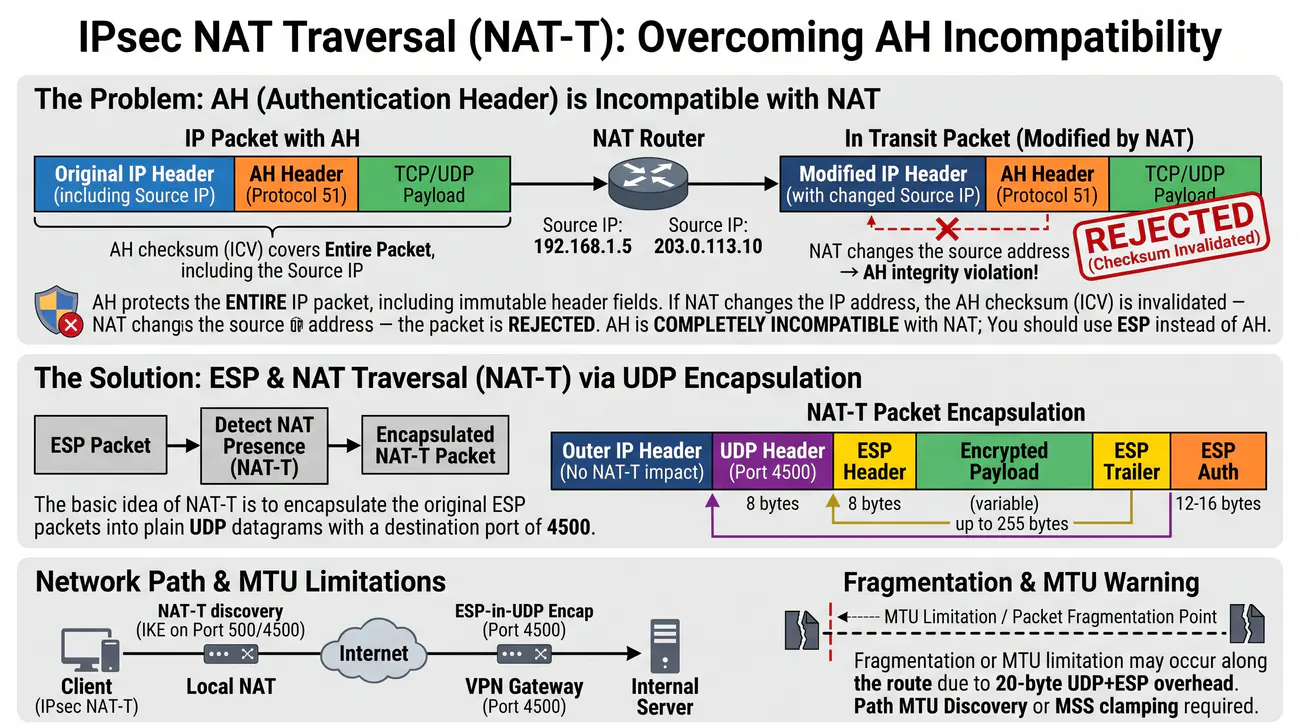

Protokół Authentication Header (AH), zdefiniowany pod numerem IP 51, powstał w celu zapewnienia rygorystycznej integralności pakietów przesyłanych przez sieci nieufne. W przeciwieństwie do protokołu ESP, który chroni wyłącznie dane użytkownika oraz własny nagłówek, protokół AH obejmuje obliczaniem kryptograficznej sumy kontrolnej ICV (Integrity Check Value) również niezmienne pola zewnętrznego nagłówka IP, w tym pole źródłowego i docelowego adresu IP.

W momencie, gdy pakiet zabezpieczony nagłówkiem AH napotyka na swojej drodze translator NAT, urządzenie brzegowe wykonuje standardową procedurę podmiany adresu prywatnego na adres publiczny. W tym samym ułamku sekundy zawartość nagłówka IP ulega fizycznej zmianie. Węzeł docelowy po odebraniu pakietu przystępuje do weryfikacji integralności: wylicza wartość ICV z odebranego nagłówka IP i porównuje ją z podpisem cyfrowym umieszczonym w nagłówku AH.

Ponieważ translator NAT zmodyfikował adres IP nadawcy, obliczona przez odbiorcę wartość ICV jest całkowicie odmienna od wartości wygenerowanej przez nadawcę. Zgodnie ze specyfikacją standardu IPsec węzeł odbiorczy interpretuje tę rozbieżność jako próbę wrogiej modyfikacji pakietu w tranzycie (atak typu Man-in-the-Middle) i bezwarunkowo porzuca pakiet, odnotowując błąd integralności w logach systemowych.

Z punktu widzenia matematyki kryptograficznej protokół AH jest całkowicie niekompatybilny z jakimkolwiek mechanizmem translacji adresów IP. Żadna technika typu NAT Traversal nie jest w stanie naprawić tej niezgodności bez naruszenia podstawowych założeń kryptograficznych AH. Z tego powodu we współczesnych projektach sieci korporacyjnych protokół AH został całkowicie wycofany na rzecz protokołu ESP operującego w nowoczesnych trybach AEAD.

Źródła i dokumentacja techniczna: Oficjalny rejestr protokołów IP organizacji IANA.

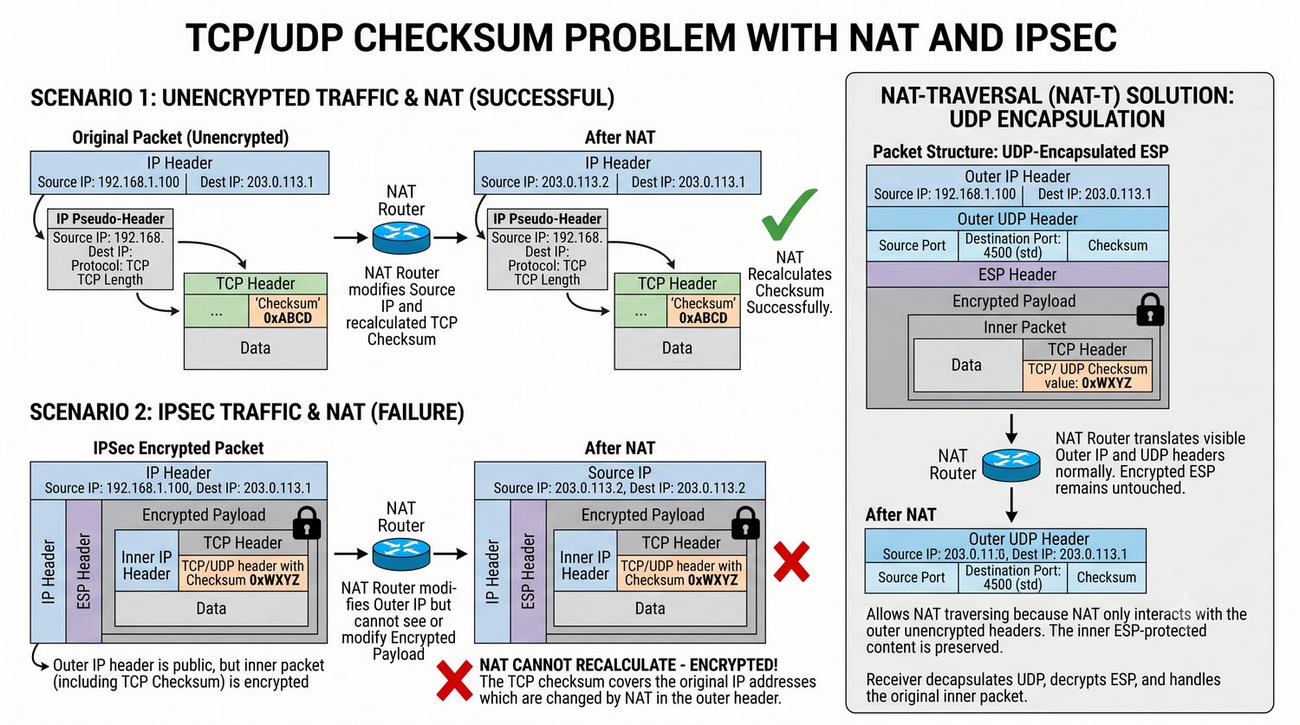

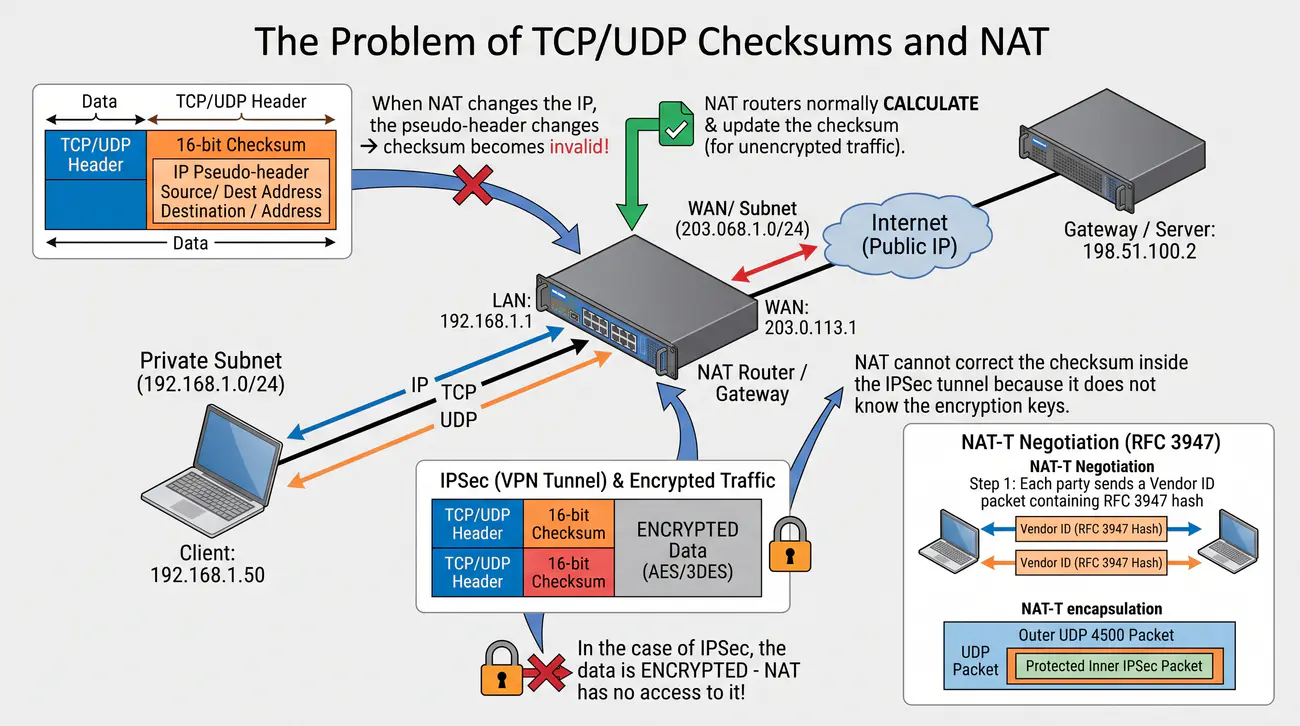

Integralność segmentów warstwy transportowej w protokołach TCP oraz UDP opiera się na 16-bitowym polu sumy kontrolnej (checksum). Standardy IETF definiują, że algorytm obliczania tej sumy obejmuje nie tylko nagłówek i dane warstwy czwartej, ale również tzw. pseudonagłówek protokołu IP. W strukturze pseudonagłówka znajdują się 32-bitowe pola źródłowego i docelowego adresu IP, co zapobiega dostarczeniu segmentu pod błędny adres logiczny w przypadku pomyłki w trasowaniu.

W klasycznym, nieszyfrowanym ruchu sieciowym translator NAT po dokonaniu modyfikacji adresu IP w nagłówku zewnętrznym wykonuje procedurę korekty sumy kontrolnej w nagłówku TCP lub UDP. Ponieważ router ma pełny dostęp do jawnych bajtów segmentu warstwy czwartej, stosuje algorytm arytmetyki dopełnień do jedynki, aktualizując pole sumy kontrolnej w taki sposób, aby odzwierciedlała ona nowy adres publiczny.

W przypadku wdrożenia tunelu IPsec w trybie transportowym cała zawartość segmentu TCP lub UDP - włącznie z jego nagłówkiem i sumą kontrolną - zostaje zaszyfrowana przez protokół ESP przed opuszczeniem stacji roboczej. Gdy taki pakiet dociera do routera pośredniczącego z translatorem NAT, urządzenie podmienia adres w zewnętrznym nagłówku IP, lecz nie ma żadnej możliwości odszyfrowania ładunku ESP ani zmodyfikowania sumy kontrolnej TCP ukrytej wewnątrz.

Gdy pakiet dociera do koncentratora VPN, stos IPsec pomyślnie deszyfruje ładunek ESP i przekazuje odzyskany segment TCP do jądra systemu operacyjnego. W tym momencie stos sieciowy przystępuje do weryfikacji sumy kontrolnej TCP na podstawie pseudonagłówka IP. Ponieważ w pseudonagłówku znajduje się nowy adres publiczny, a suma kontrolna została wyliczona z oryginalnego adresu prywatnego, weryfikacja kończy się błędem i system nieodwracalnie odrzuca pakiet.

Źródła i dokumentacja techniczna: Dokumentacja filtrów analizatora Wireshark: Protokół TCP.

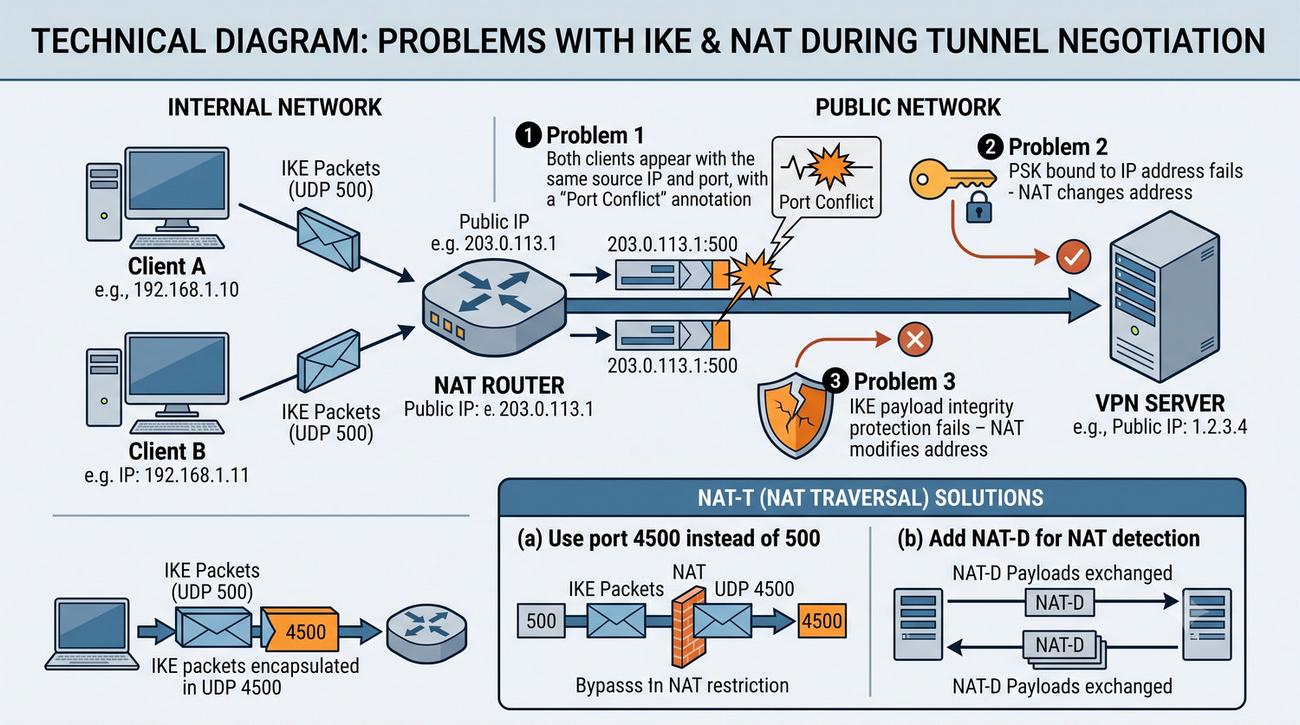

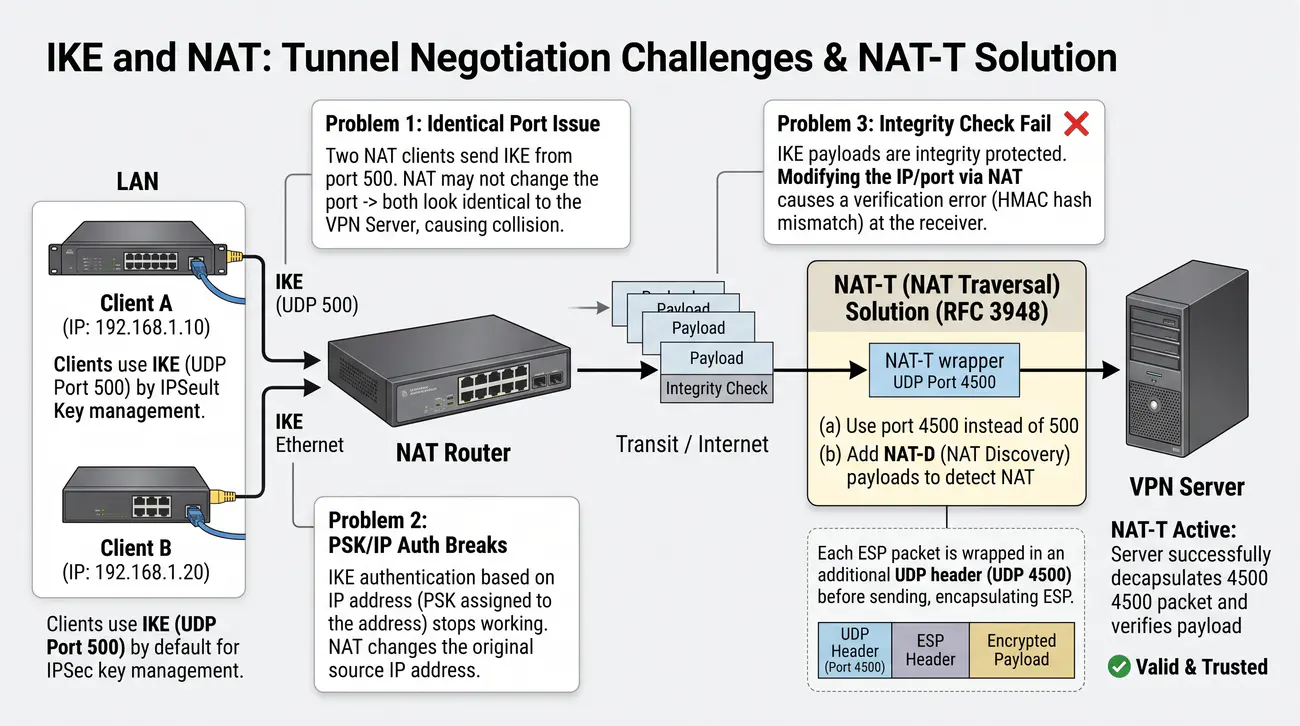

Protokół IKE (Internet Key Exchange) wykorzystuje do wymiany komunikatów kontrolnych protokół warstwy transportowej UDP na dedykowanym, zarejestrowanym porcie 500. Chociaż obecność nagłówka UDP teoretycznie umożliwia translatorom PAT obsługę ruchu IKE, w praktyce negocjacja parametrów tunelu przez tradycyjny port 500 napotyka na poważne bariery techniczne wynikające ze specyfiki działania protokołów wymiany kluczy.

Pierwszy problem pojawia się w sytuacji, gdy dwaj niezależni klienci umieszczeni w tej samej podsieci prywatnej próbują równocześnie zainicjować sesję IKE do tego samego zdalnego koncentratora VPN. Obaj klienci generują pakiety z portu źródłowego UDP 500 na port docelowy UDP 500. Proste translatory PAT próbują zachować oryginalny numer portu źródłowego na styku publicznym, co prowadzi do kolizji wpisów w tablicy stanów routera i powoduje przekazywanie odpowiedzi serwera do niewłaściwego klienta.

Drugi fundamentalny konflikt dotyczy metod uwierzytelniania stosowanych w protokole IKEv1. W wielu wdrożeniach tożsamość węzła (Identification Payload - ID) była bezpośrednio wiązana z jego adresem IP (typ identyfikatora ID_IPV4_ADDR). Wymiana komunikatów w Fazie 1 w trybie głównym (Main Mode) weryfikuje zgodność adresu nadawcy z deklarowanym ID. Gdy translator NAT modyfikuje adres w nagłówku IP, dochodzi do niezgodności z tożsamością zawartą w zaszyfrowanym ładunku IKE, co skutkuje przerwaniem negocjacji.

Dodatkowo pakiety IKE zawierają skróty kryptograficzne (hashe) weryfikujące nienaruszalność wymienianych parametrów negocjacyjnych. Jakakolwiek nieautoryzowana modyfikacja portów lub adresów przez urządzenia pośredniczące, która nie została jawnie wynegocjowana w ramach standardu NAT-T, jest traktowana przez procedury kryptograficzne jako atak i prowadzi do natychmiastowego zrzucenia sesji.

Źródła i dokumentacja techniczna: Dokumentacja StrongSwan: Implementacja NAT Traversal.

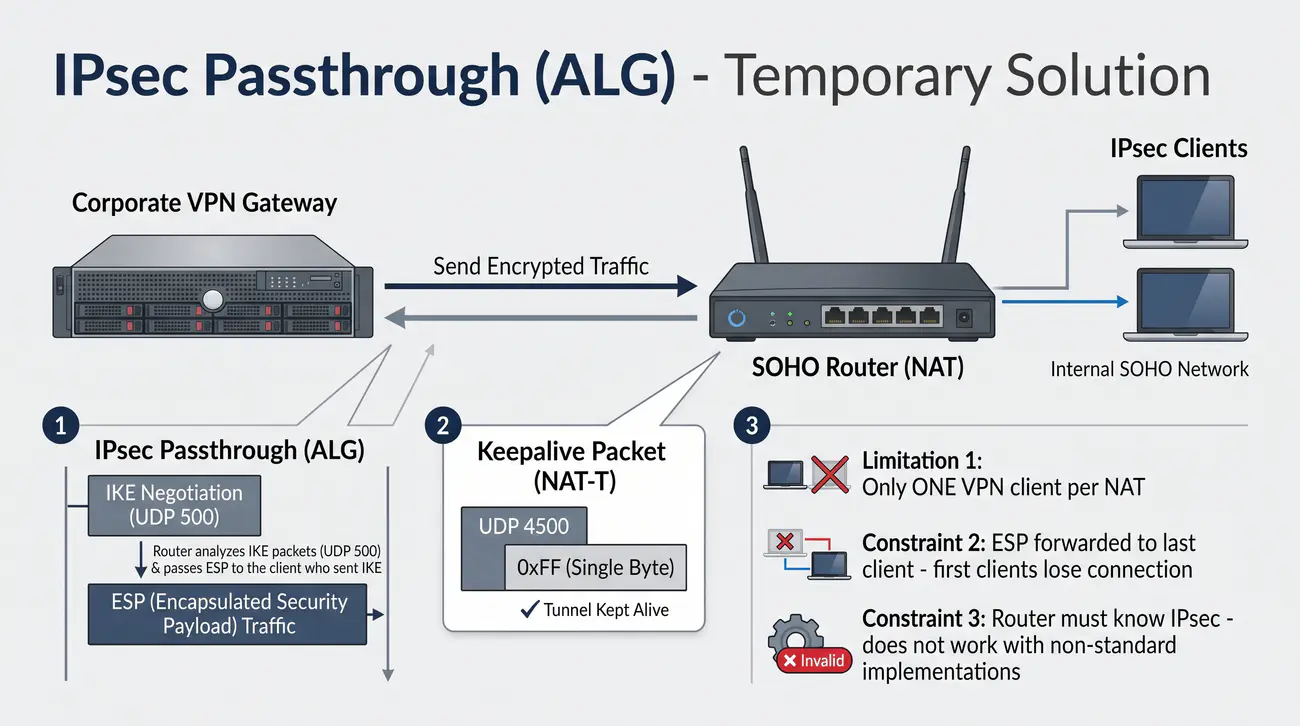

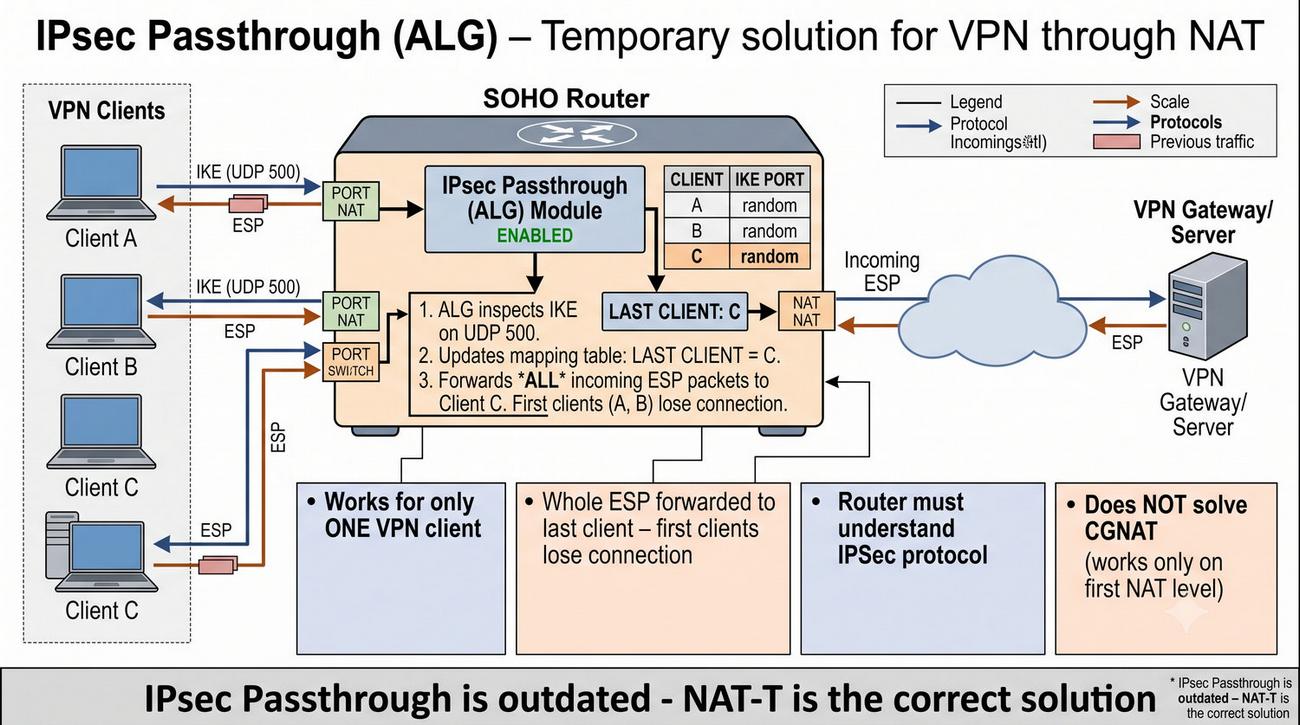

Zanim grupa robocza IETF opracowała formalne standardy enkapsulacji NAT-T, producenci sprzętu sieciowego klasy konsumenckiej (SOHO) wprowadzili do swoich urządzeń doraźne rozwiązanie znane jako IPsec Passthrough. Funkcja ta, realizowana z użyciem architektury Application Layer Gateway (ALG), miała na celu umożliwienie użytkownikom domowym zestawiania pojedynczych połączeń VPN do sieci korporacyjnych.

Zasada działania modułu ALG polega na ciągłym podsłuchiwaniu ruchu na porcie UDP 500. Gdy router wykryje pakiet inicjujący sesję IKE pochodzący z sieci lokalnej, odczytuje z niego adres serwera docelowego oraz wstępne identyfikatory sesji, po czym tworzy w pamięci tymczasową regułę zezwalającą na tranzyt pakietów protokołu ESP (IP 50) i wiążącą wszystkie przychodzące pakiety protokołu 50 z tym konkretnym adresem wewnętrznym.

Główną i dyskwalifikującą wadą technologii ALG jest jej skrajna nieskalowalność. Mechanizm ten działa poprawnie wyłącznie dla jednego klienta w sieci lokalnej. Jeśli drugi użytkownik spróbuje nawiązać równoległe połączenie IPsec, router przekieruje cały ruch protokołu 50 do nowej sesji lub zignoruje żądanie, zrywając łączność pierwszego pracownika. Dodatkowo routery domowe często gubią stan sesji w przypadku kilkuminutowej przerwy w transmisji.

Co więcej, moduły ALG są całkowicie bezradne w środowiskach z wielostopniową translacją, takich jak sieci operatorów komórkowych CGNAT. Router domowy klienta nie ma żadnego wpływu na tablice translacji w węzłach operatorskich, które odrzucają pakiety protokołu 50. Z tych względów technologia IPsec Passthrough została uznana za przestarzałą i całkowicie wyparta przez standaryzowaną enkapsulację NAT-T w warstwie UDP.

Źródła i dokumentacja techniczna: Projekt Netfilter: Moduły śledzenia połączeń iptables.

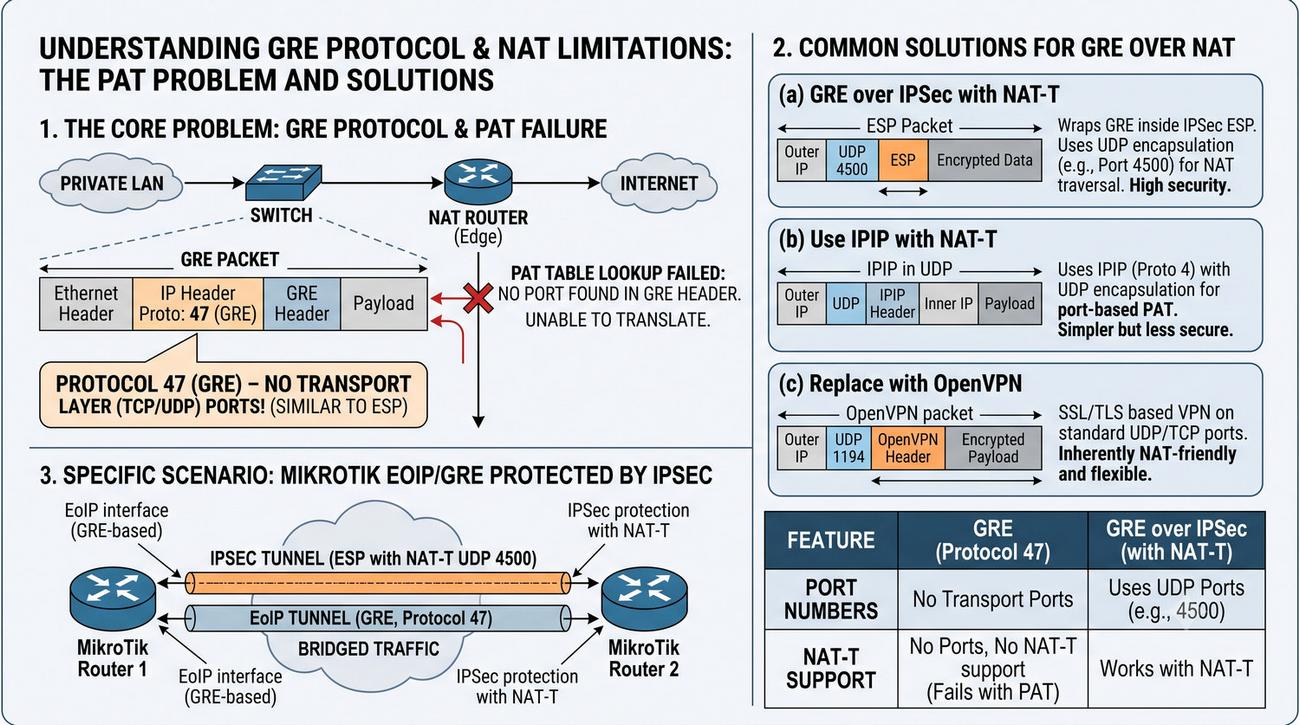

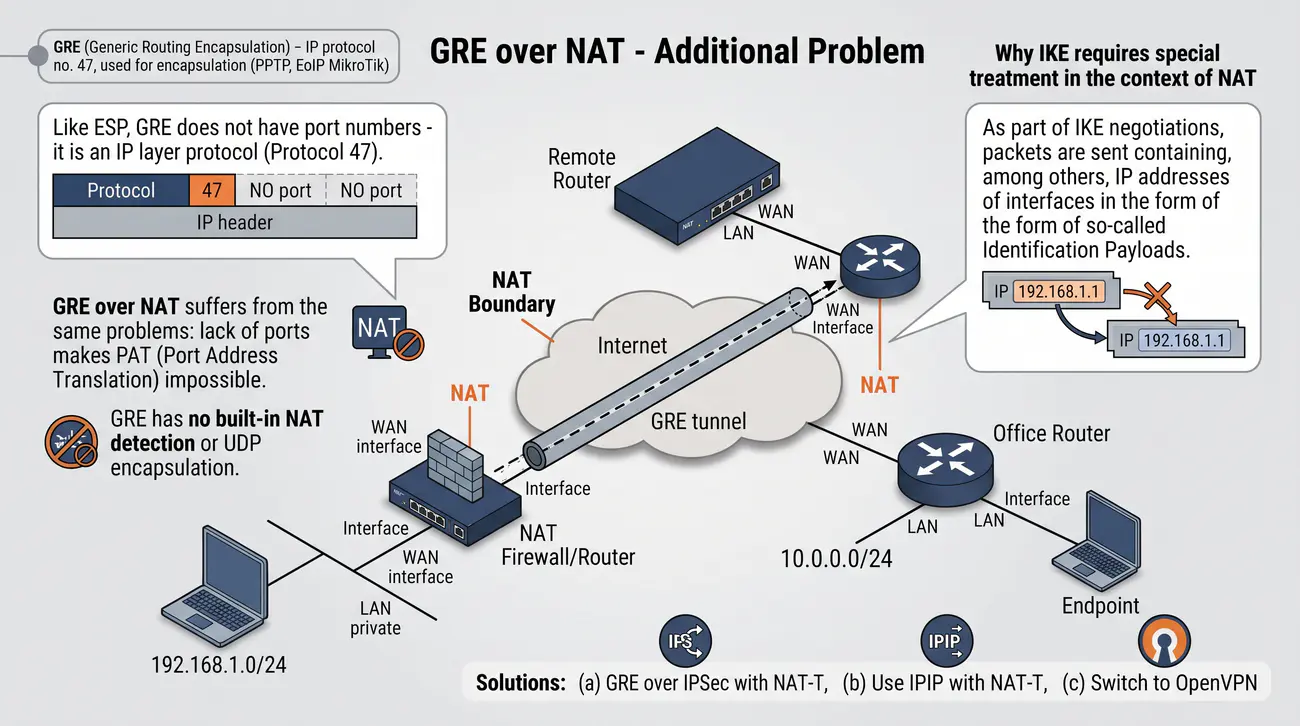

Protokół Generic Routing Encapsulation (GRE), zdefiniowany w dokumencie RFC 2784 pod numerem protokołu IP 47, stanowi jeden z najpopularniejszych mechanizmów budowy wirtualnych łączy punkt-punkt w sieciach operatorskich i korporacyjnych. GRE pozwala na przesyłanie ruchu rozgłoszeniowego, wieloadresowego (multicast) oraz pakietów protokołów trasowania dynamicznego (takich jak OSPF czy BGP), co czyni go niezastąpionym narzędziem łączenia odległych oddziałów firm.

Podobnie jak w przypadku protokołu ESP, bazowy nagłówek GRE działa bezpośrednio w warstwie sieciowej i nie zawiera numerów portów transportowych TCP ani UDP. W konsekwencji klasyczny translator PAT nie posiada mechanizmu pozwalającego na mapowanie wielu równoległych tuneli GRE pochodzących z tej samej podsieci prywatnej na pojedynczy publiczny adres IP. Powoduje to natychmiastowe zablokowanie ruchu tunelowego na pierwszym napotkanym routerze z translacją adresów.

Szczególnym przypadkiem zastosowania protokołu GRE jest protokół PPTP (Point-to-Point Tunneling Protocol), który łączy kanał kontrolny TCP na porcie 1723 z kanałem danych opartym na zmodyfikowanym wariancie GRE (RFC 2637). W protokole PPTP wprowadzono 16-bitowe pole Call ID w nagłówku GRE, co pozwala wyspecjalizowanym modułom zapory (PPTP ALG) na rozróżnianie klientów. Jednak czysty protokół GRE (RFC 2784) nie posiada pola Call ID, co wyklucza taką możliwość.

Praktycznym rozwiązaniem problemu niekompatybilności GRE z translatorami NAT w nowoczesnych sieciach jest zastosowanie architektury hybrydowej GRE over IPsec. W tym modelu cały pakiet GRE jest traktowany jako ładunek i poddawany enkapsulacji w protokole ESP, który z kolei zostaje zapakowany w datagram UDP na porcie 4500 za pomocą mechanizmu NAT-T. Zapewnia to jednoczesną poufność danych, obsługę trasowania dynamicznego oraz pełną przezroczystość dla translatorów NAT.

Źródła i dokumentacja techniczna: Dokumentacja MikroTik RouterOS GRE.

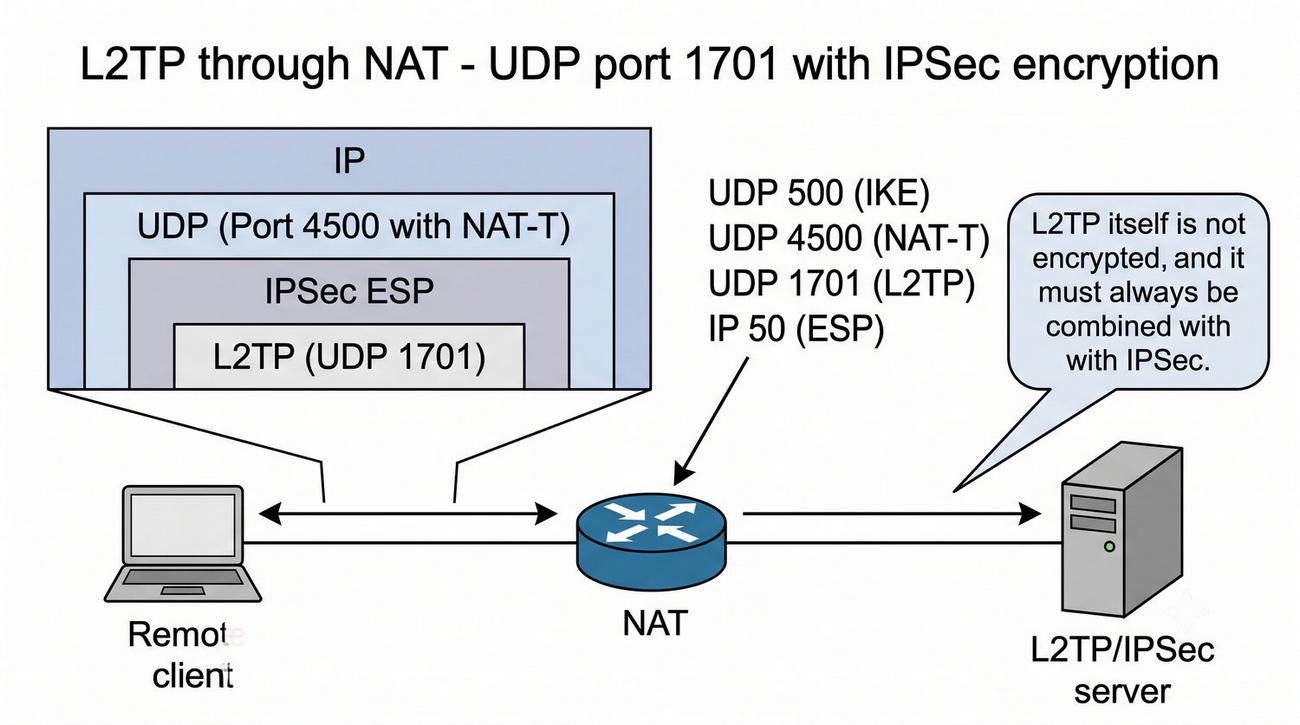

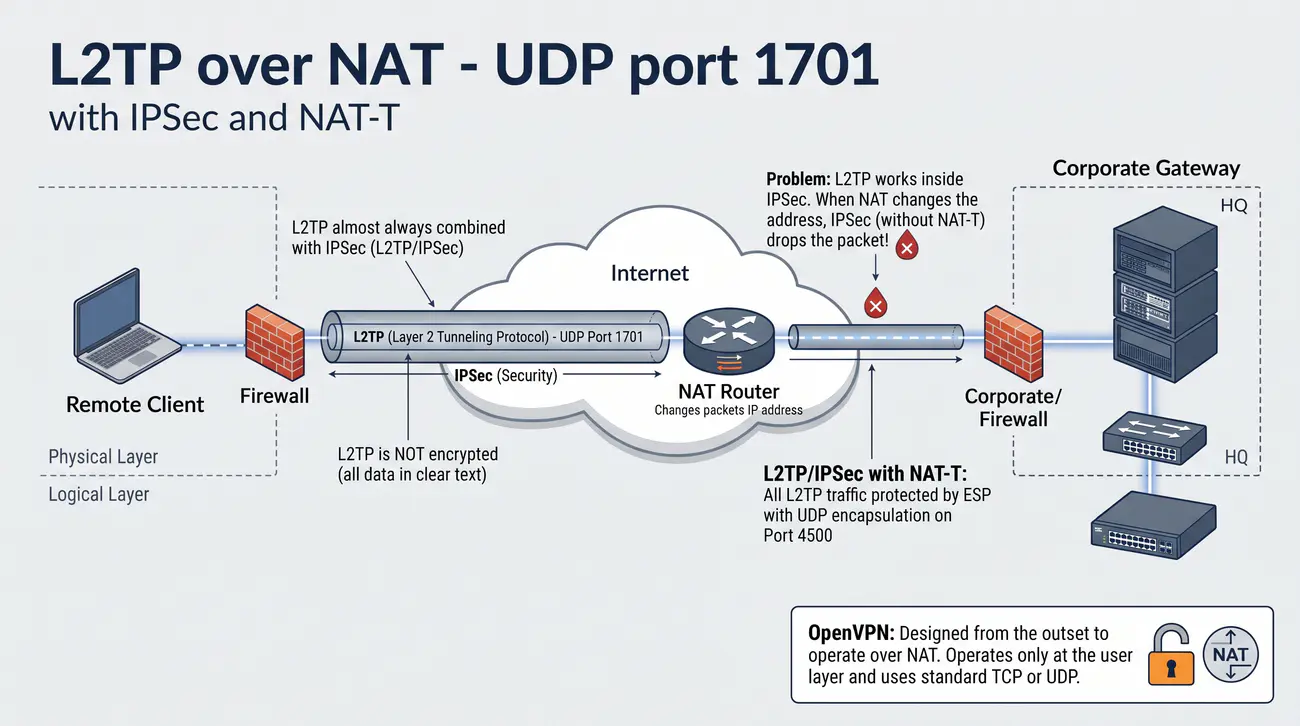

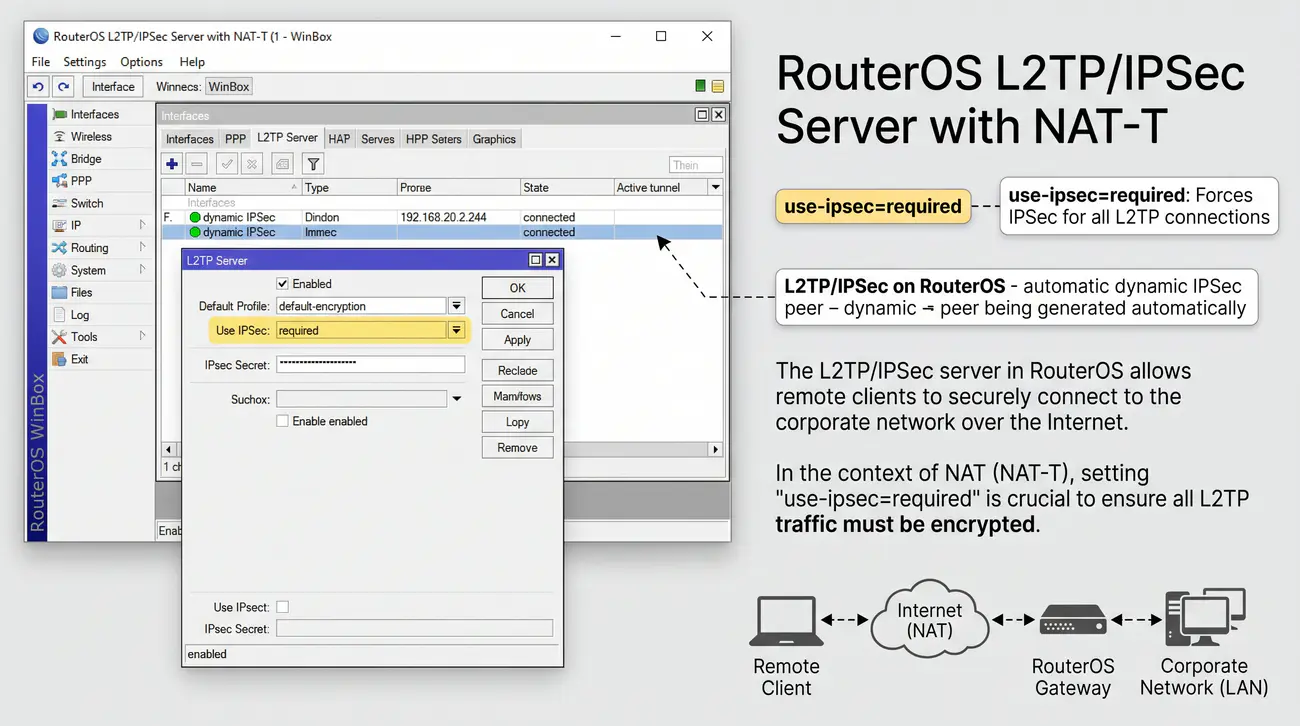

Protokół Layer 2 Tunneling Protocol (L2TP), zdefiniowany w standardzie RFC 2661, powstał z połączenia technologii L2F firmy Cisco oraz PPTP firmy Microsoft. W przeciwieństwie do czystego protokołu GRE czy ESP, L2TP został zaprojektowany z myślą o warstwie transportowej i operuje natywnie na protokole UDP z wykorzystaniem zarejestrowanego portu docelowego 1701. Teoretycznie obecność portu UDP powinna zapewniać bezproblemową współpracę z translatorami PAT.

Kluczową cechą architektoniczną L2TP jest fakt, że sam protokół nie zapewnia żadnej poufności ani integralności przesyłanych danych. Ramki protokołu PPP, zawierające dane użytkownika oraz skróty haseł, podróżują wewnątrz datagramów UDP jawnym tekstem. Z tego powodu w środowiskach produkcyjnych L2TP jest obligatoryjnie łączony z protokołem IPsec w architekturze L2TP/IPsec (RFC 3193), gdzie IPsec odpowiada za szyfrowanie, a L2TP za zarządzanie sesjami użytkowników.

W architekturze L2TP/IPsec stos IPsec działa w trybie transportowym (transport mode), chroniąc wyłącznie ładunek pakietu IP skierowany na port UDP 1701. Oznacza to, że cały ruch L2TP zostaje zamknięty wewnątrz nagłówka ESP (IP 50). W tym momencie pojawia się dokładnie ten sam problem, który dotyczy czystego IPsec: routery NAT nie są w stanie przetłumaczyć bezportowego nagłówka ESP, co uniemożliwia zestawienie tunelu bez dodatkowych mechanizmów.

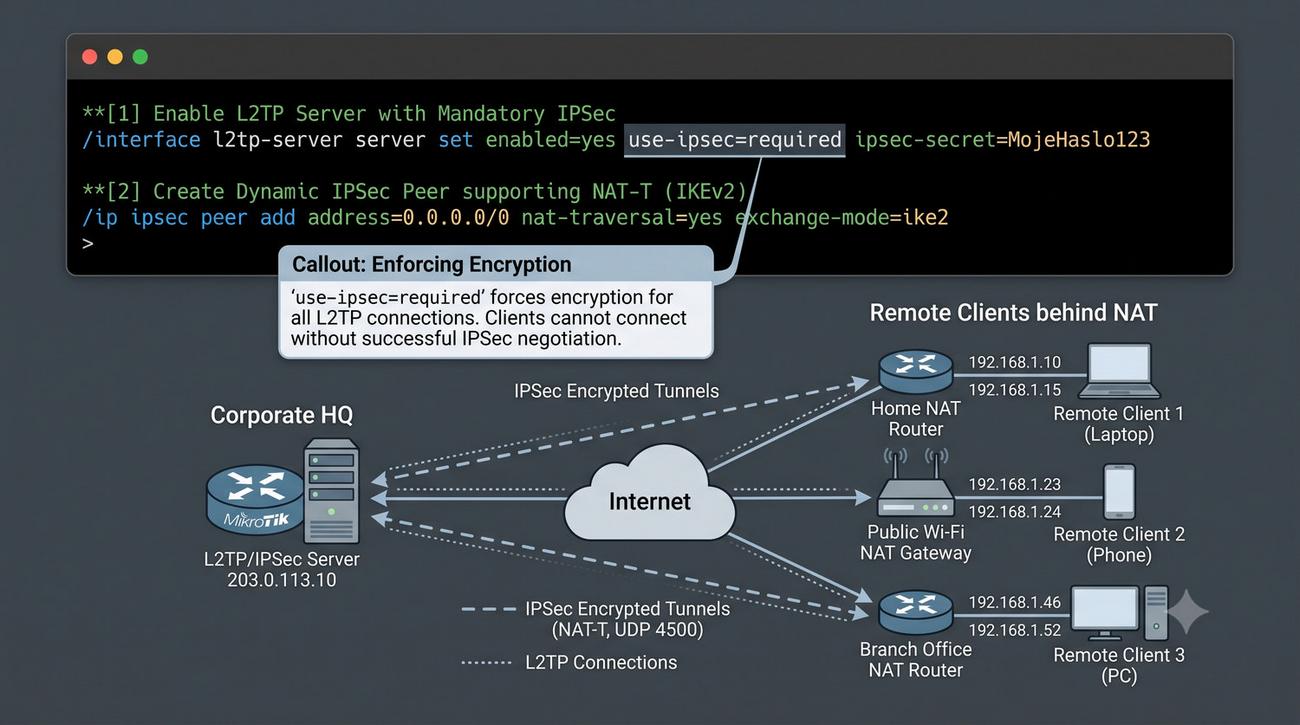

Rozwiązaniem problemu jest pełna integracja L2TP/IPsec z mechanizmem NAT Traversal. W takim scenariuszu negocjacja IKE na porcie UDP 500 wykrywa translator NAT, przełącza komunikację na port UDP 4500, a następnie pakuje cały pakiet ESP (kryjący w sobie nagłówek UDP 1701 i ramkę L2TP) w zewnętrzny datagram UDP na porcie 4500. Zapewnia to stabilne działanie wbudowanych klientów VPN systemów Windows, macOS i Android.

Źródła i dokumentacja techniczna: Dokumentacja MikroTik RouterOS L2TP.

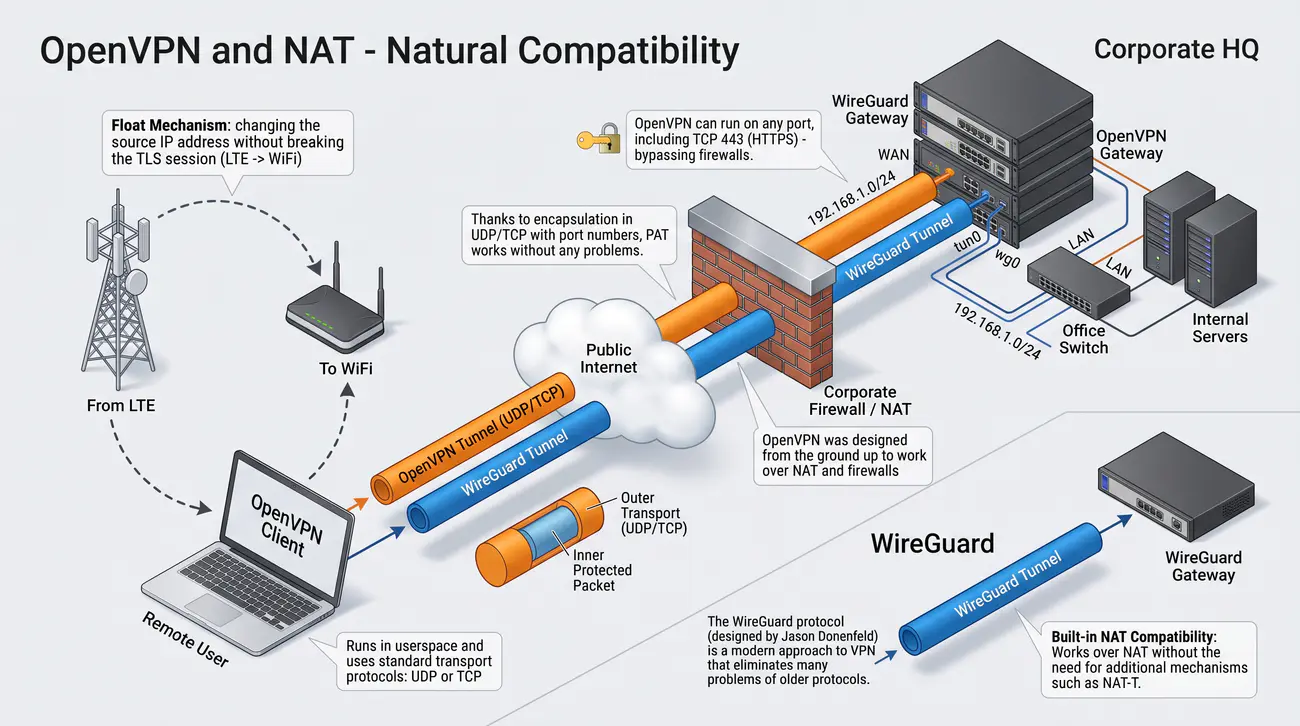

Protokół OpenVPN, stworzony na początku XXI wieku, stanowił rewolucyjny przełom w dziedzinie wirtualnych sieci prywatnych, będąc bezpośrednią odpowiedzią na ogromną złożoność i problemy wdrożeniowe tradycyjnego stosu IPsec w środowiskach zaporowych. Zamiast operować w przestrzeni jądra i wprowadzać nowe protokoły warstwy sieciowej, projektanci OpenVPN zdecydowali o oparciu całej komunikacji na standardowych, powszechnie akceptowanych protokołach warstwy transportowej.

Domyślnym trybem pracy OpenVPN jest enkapsulacja ruchu wewnątrz pojedynczego strumienia datagramów UDP (standardowo na porcie 1194). Ponieważ każdy pakiet tunelu posiada pełnoprawny nagłówek UDP z unikalnymi numerami portów, translator PAT traktuje ruch OpenVPN dokładnie tak samo jak każdy inny strumień internetowy. Urządzenie brzegowe z łatwością tworzy i utrzymuje wpisy w tablicy translacji, co eliminuje konieczność stosowania jakichkolwiek rozszerzeń typu NAT-T.

Wyjątkową zaletą OpenVPN jest również możliwość pracy na protokole TCP, ze szczególnym uwzględnieniem portu 443, zarezerwowanego globalnie dla bezpiecznego ruchu stron WWW (HTTPS). W środowiskach o skrajnie restrykcyjnych politykach bezpieczeństwa (np. hotele, sieci korporacyjne, sieci publiczne), gdzie cały nietypowy ruch UDP jest bezwzględnie blokowany przez zapory ogniowe, tunel OpenVPN na porcie TCP 443 jest praktycznie nieodróżnialny od standardowego ruchu przeglądarki.

Co więcej, OpenVPN posiada wbudowany zaawansowany mechanizm floatingu (dyrektywa float). Jeśli stacja kliencka zmieni swój publiczny adres IP lub port w wyniku retranslacji NAT bądź przełączenia pomiędzy sieciami (np. roaming ze stacji Wi-Fi do sieci LTE), serwer OpenVPN weryfikuje kryptograficzny podpis pakietu i natychmiast aktualizuje docelowy adres gniazda sieciowego bez zrywania zestawionej sesji TLS i bez przerywania transferu danych.

Źródła i dokumentacja techniczna: Oficjalny podręcznik referencyjny OpenVPN 2.6.

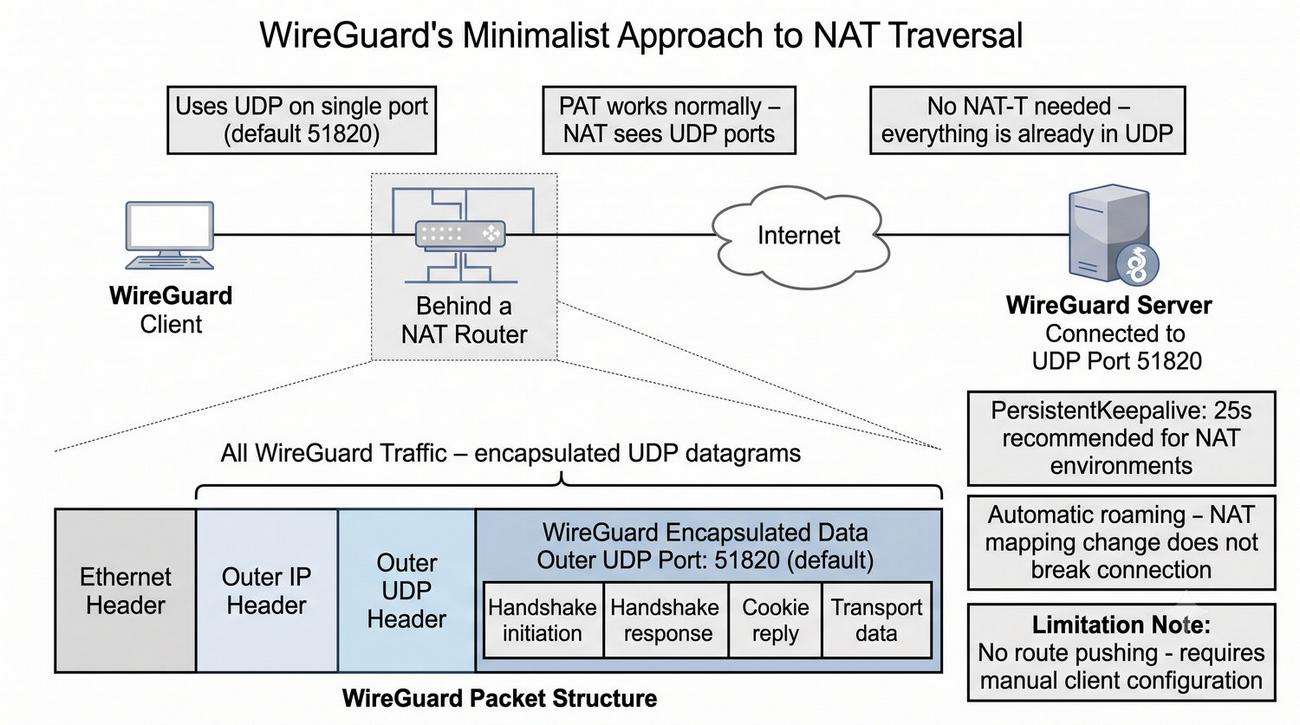

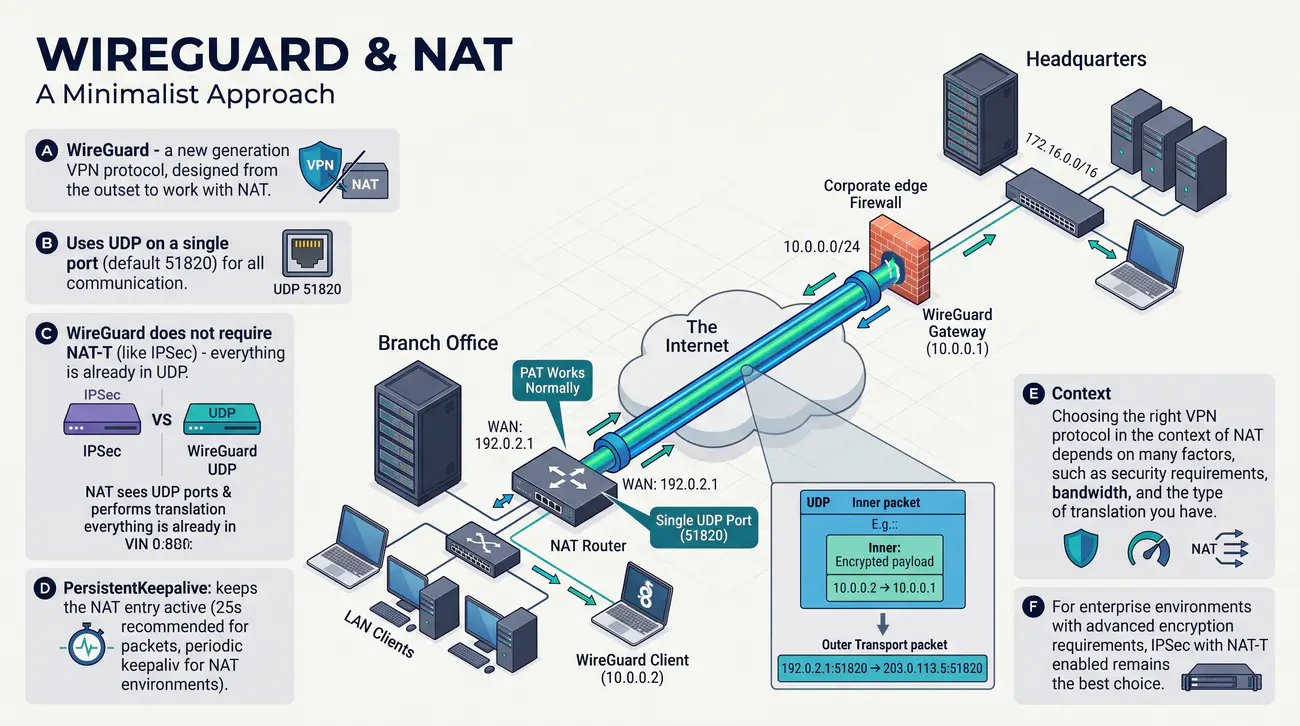

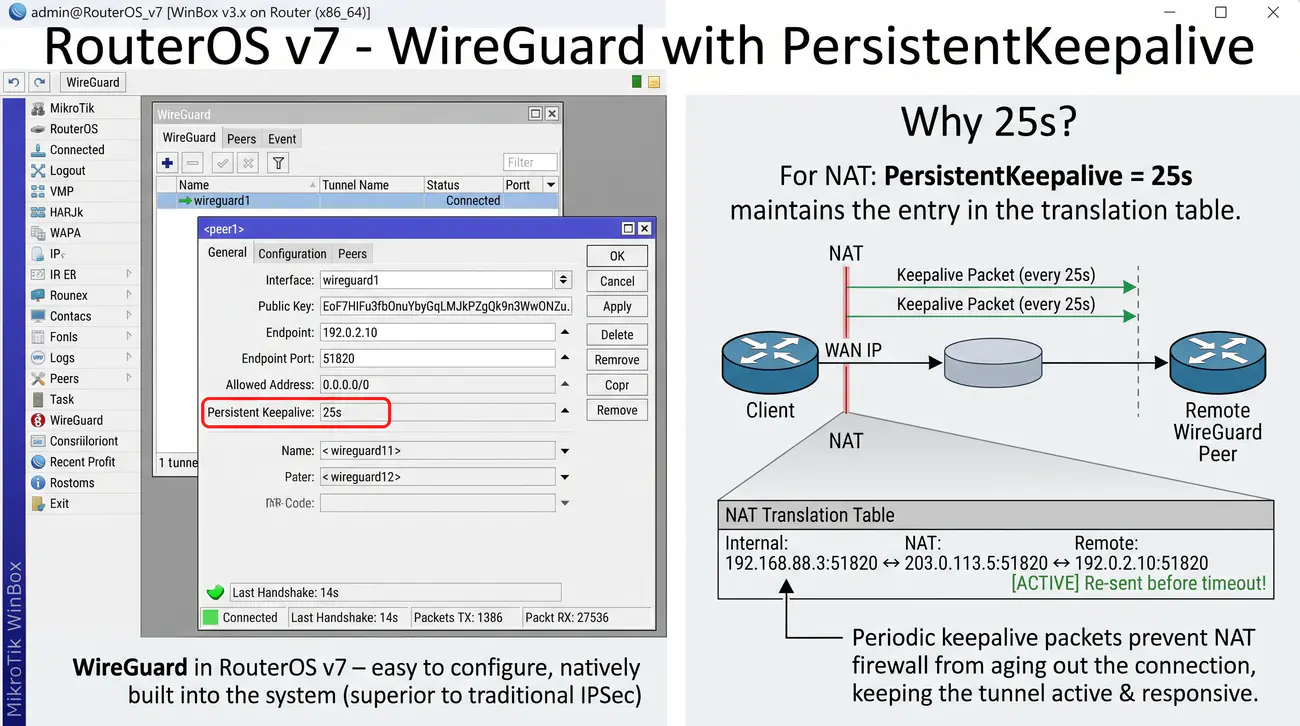

Protokół WireGuard stanowi najnowszą ewolucję technologii wirtualnych sieci prywatnych, kładącą nacisk na maksymalną prostotę kodu, minimalny narzut transmisyjny oraz bezkompromisowe bezpieczeństwo kryptograficzne. W przeciwieństwie do tradycyjnego IPsec, którego specyfikacje obejmują setki dokumentów RFC, WireGuard został zaprojektowany od podstaw jako jednolity, zwięzły mechanizm operujący w przestrzeni jądra i komunikujący się wyłącznie za pośrednictwem protokołu UDP.

Cała komunikacja w protokole WireGuard - zarówno wymiana kluczy kryptograficznych w protokole Noise, jak i przesyłanie zaszyfrowanego ładunku danych - odbywa się wewnątrz standardowych datagramów UDP na pojedynczym porcie (domyślnie 51820). Z punktu widzenia translatorów PAT ruch ten jest w pełni przezroczysty. Nie występują tu żadne konflikty bezportowych protokołów warstwy sieciowej, a routery brzegowe bez trudu alokują i obsługują translację portów.

WireGuard jest z założenia protokołem całkowicie cichym i bezstanowym. Jeśli stacja robocza nie przesyła danych użytkowych, nie wysyła żadnych pakietów kontrolnych, co uniemożliwia jej wykrycie przez skanery sieciowe. Ta zaleta staje się jednak wyzwaniem w środowiskach z translatorem NAT: routery pośredniczące zamykają nieaktywne wpisy w tablicy translacji już po 30-120 sekundach bezczynności. W efekcie stacja ukryta za NAT utraciłaby możliwość odbierania pakietów ze zdalnego serwera.

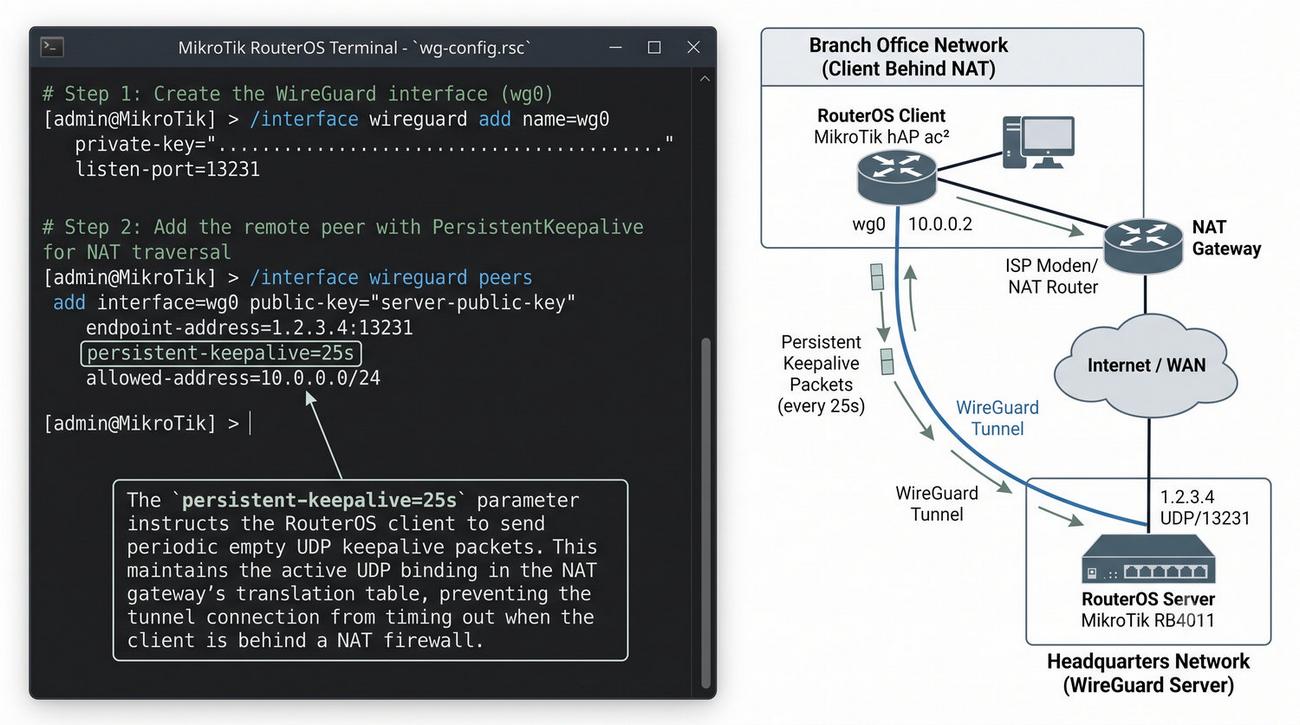

W celu rozwiązania tego problemu WireGuard wprowadził prosty i elegancki mechanizm PersistentKeepalive. Zdefiniowanie tego parametru (rekomendowana wartość to 25 sekund) instruuje węzeł ukryty za translatorem, aby w okresach braku aktywności wysyłał mały, pusty pakiet uwierzytelniony do zdalnego peera. Wymusza to na routerze NAT ciągłe odświeżanie wpisu w tablicy stanów i utrzymuje otwarty port publiczny, gwarantując niezawodną łączność dwukierunkową.

Źródła i dokumentacja techniczna: Oficjalna specyfikacja protokołu WireGuard.

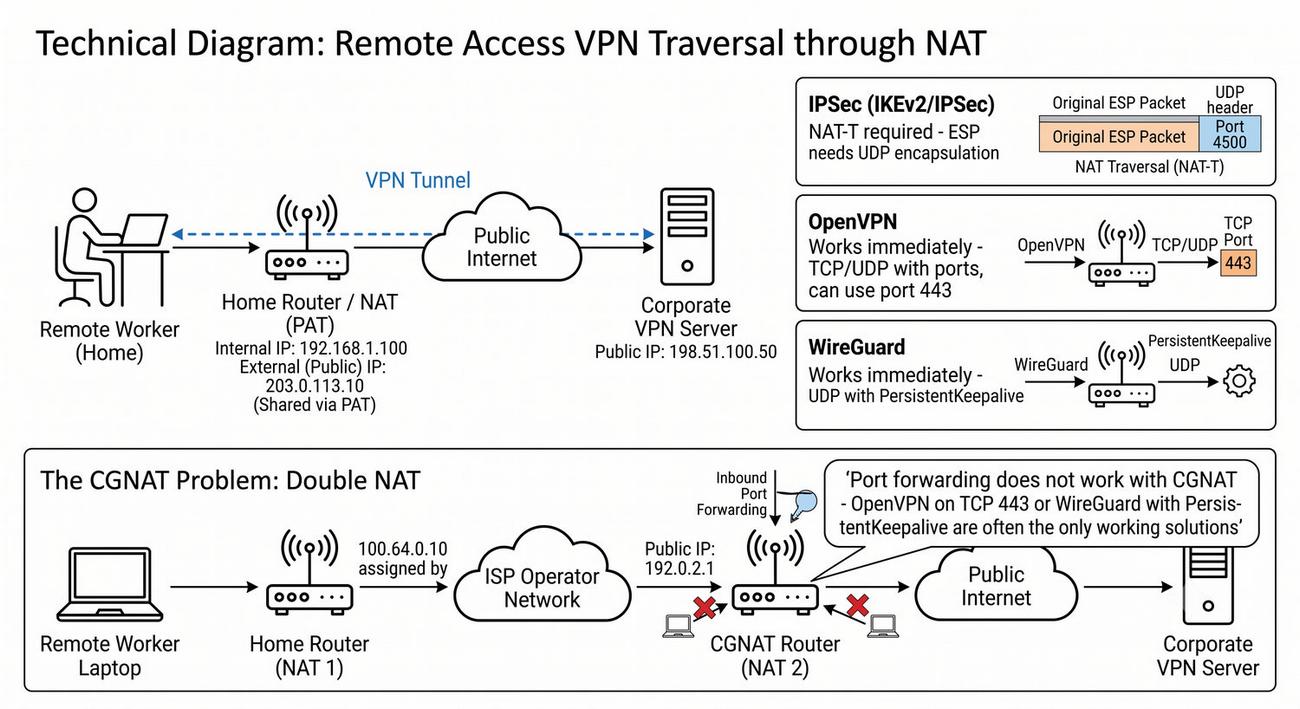

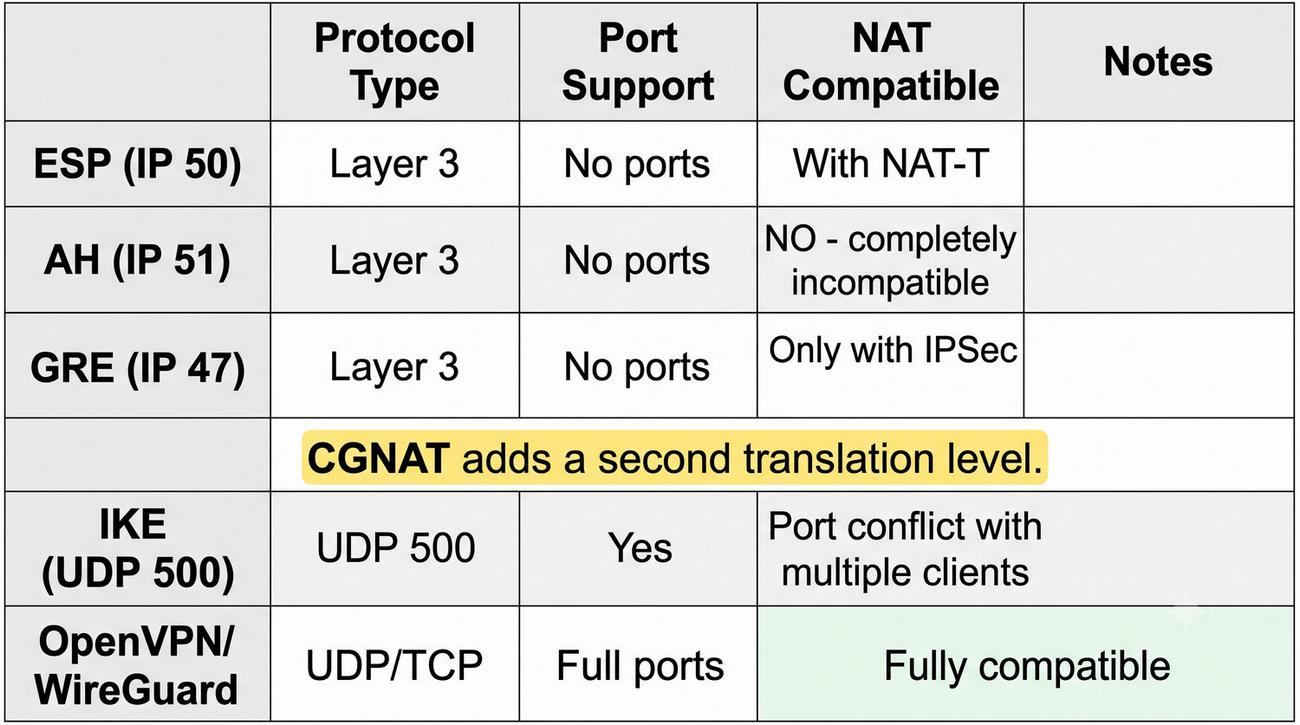

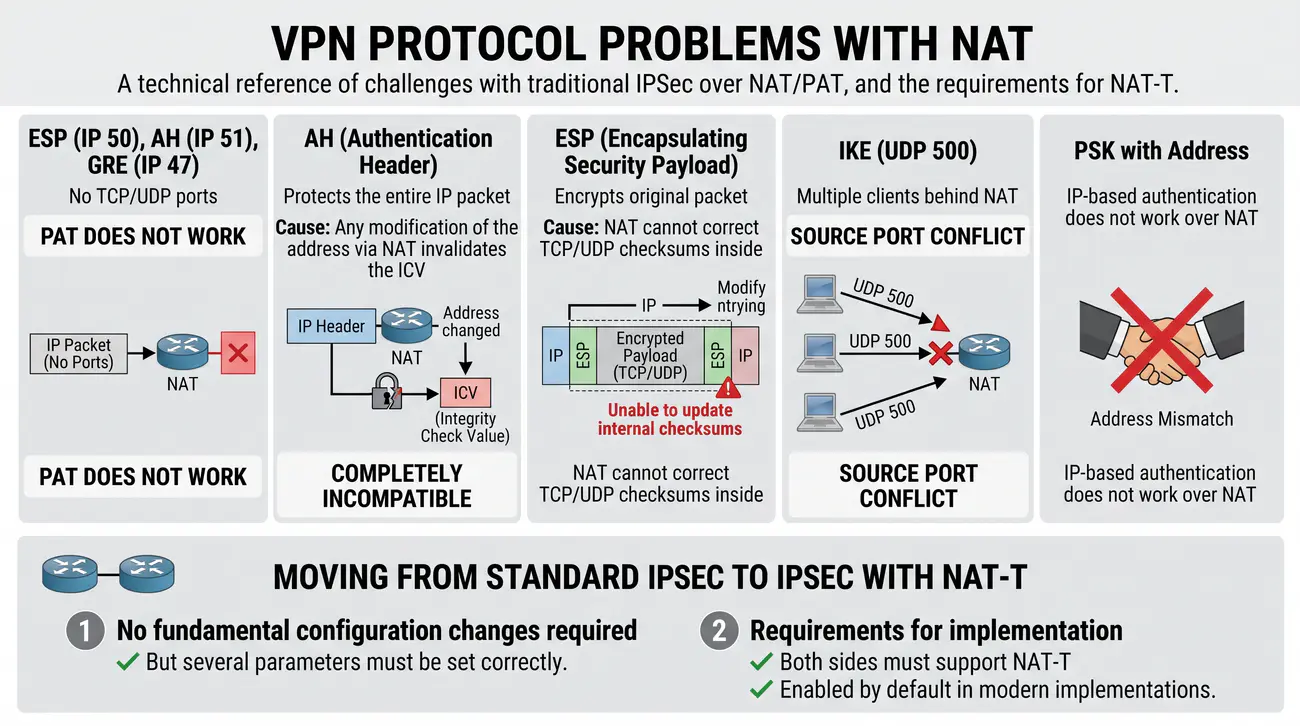

Szczegółowa analiza interoperacyjności technologii VPN z urządzeniami translacji adresów pozwala na wyodrębnienie dwóch odmiennych filozofii projektowych w teleinformatyce. Do pierwszej grupy należą klasyczne protokoły warstwy sieciowej, projektowane w erze symetrycznego Internetu end-to-end (ESP, AH, GRE). Do drugiej grupy zaliczają się nowoczesne protokoły projektowane w dobie powszechnej obecności translatorów NAT i zapór stanowych (OpenVPN, WireGuard).

Protokoły pierwszej grupy napotykają na trzy kardynalne bariery architektoniczne. Brak portów warstwy czwartej w protokołach ESP (IP 50) i GRE (IP 47) uniemożliwia ich multipleksację na translatorach PAT, powodując konflikty wielu stacji roboczych. Ochrona całego zewnętrznego nagłówka IP w protokole AH (IP 51) skutkuje natychmiastowym unieważnieniem sumy kontrolnej ICV przy każdej zmianie adresu. Z kolei szyfrowanie segmentów TCP w trybie transportowym IPsec uniemożliwia korektę sumy kontrolnej pseudonagłówka.

Protokoły nowej generacji omijają te problemy w sposób całkowicie transparentny, rezygnując z wprowadzania nowych numerów protokołów IP na rzecz enkapsulacji całego ruchu w standardowych datagramach UDP lub segmentach TCP. Dzięki temu urządzenia brzegowe traktują tunele VPN jak standardowy ruch sieciowy, wykonując rutynowe procedury translacji portów bez potrzeby jakiejkolwiek modyfikacji oprogramowania routerów pośredniczących.

Wnioskiem inżynierskim płynącym z tego zestawienia jest konieczność wdrożenia formalnego standardu adaptacyjnego dla technologii IPsec. Ponieważ IPsec pozostaje globalnym standardem bezpieczeństwa w segmencie infrastruktury krytycznej, korporacyjnej oraz urządzeń telekomunikacyjnych, konieczne stało się opracowanie protokołu NAT Traversal, który w sposób automatyczny przekształca niekompatybilne pakiety ESP w standardowe datagramy UDP.

Źródła i dokumentacja techniczna: Dokumentacja podsystemu sieciowego jądra Linux.

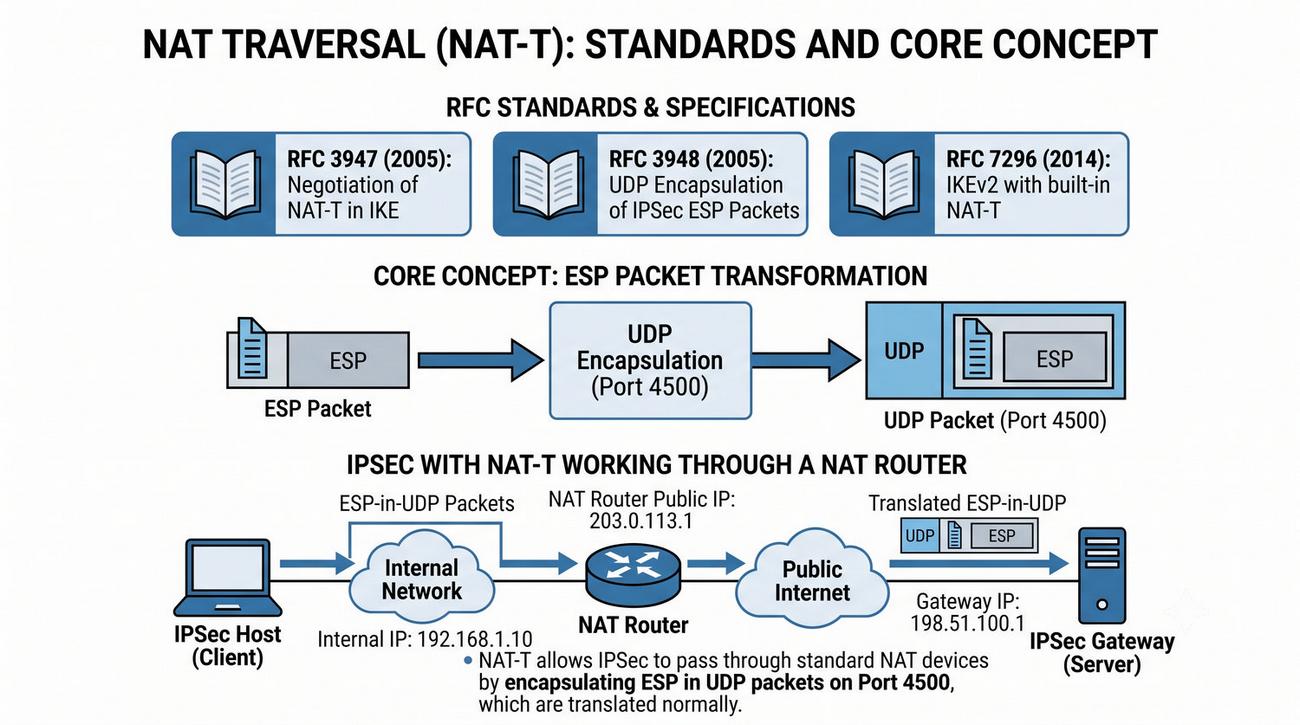

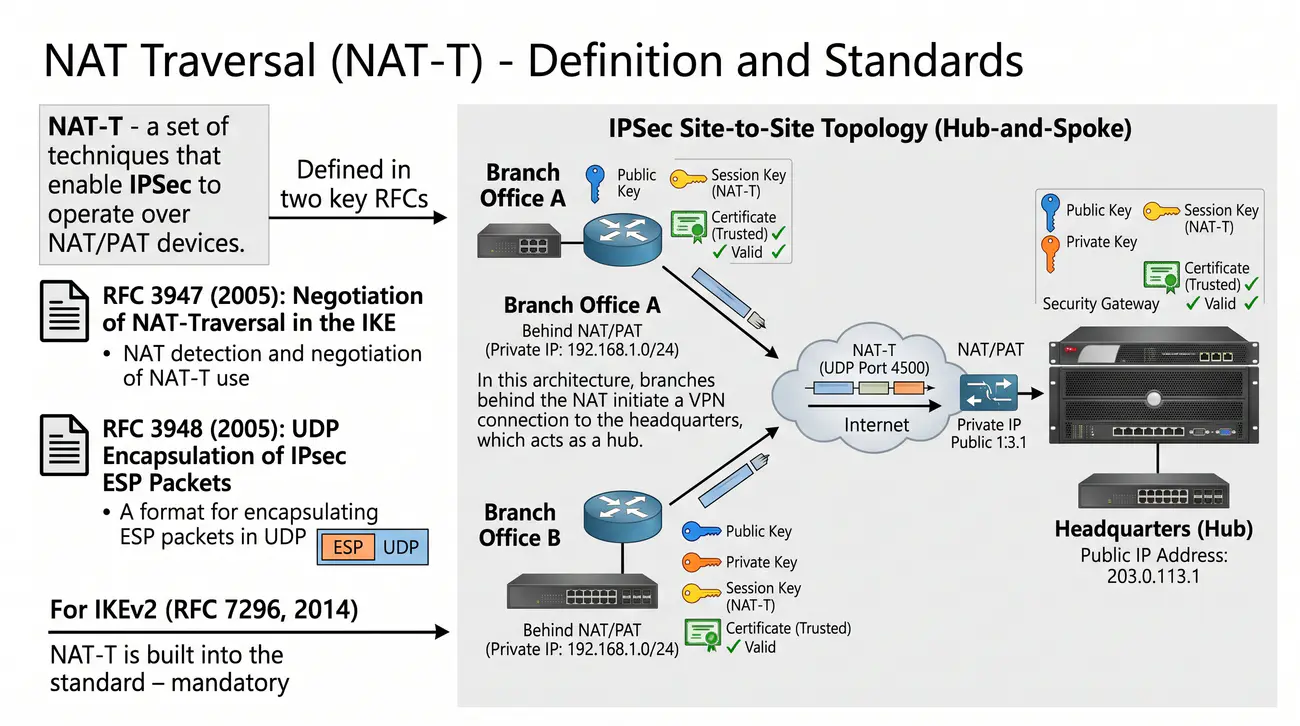

Technologia NAT Traversal (NAT-T) została formalnie zdefiniowana i ustandaryzowana przez organizację Internet Engineering Task Force (IETF) w 2005 roku w postaci dwóch komplementarnych dokumentów: RFC 3947 ('Negotiation of NAT-Traversal in the IKE') oraz RFC 3948 ('UDP Encapsulation of IPsec ESP Packets'). Standardy te stworzyły uniwersalną bazę techniczną pozwalającą na przezwyciężenie wszystkich opisanych wcześniej ograniczeń stosu IPsec.

Dokument RFC 3947 reguluje procedurę detekcji i negocjacji. Definiuje on sposób, w jaki dwa komunikujące się węzły IPsec sprawdzają wzajemną obsługę technologii NAT-T podczas Fazy 1 protokołu IKE, a następnie za pomocą dedykowanych ładunków NAT-D (NAT Discovery) badają, czy na trasie przesyłu pakietów znajduje się aktywny translator adresów. Jeśli translator zostanie wykryty, węzły automatycznie decydują o wdrożeniu enkapsulacji UDP.

Z kolei standard RFC 3948 precyzuje fizyczny format ramki transmisyjnej. Zgodnie z jego wytycznymi pakiety protokołu ESP (IP 50) zostają zamknięte wewnątrz standardowego nagłówka UDP z portem docelowym 4500. Dzięki temu translator PAT widzi pełnoprawny pakiet warstwy transportowej, dla którego może zaalokować unikalny port publiczny. Ruch wielu klientów z tej samej sieci prywatnej zyskuje unikalne tożsamości portowe na styku publicznym.

W nowoczesnej wersji protokołu wymiany kluczy - IKEv2 (zdefiniowanej w dokumencie RFC 7296) - mechanizm NAT-T przestał być opcjonalnym rozszerzeniem i stał się obligatoryjnym, integralnym elementem bazowego standardu. Oznacza to, że każde certyfikowane urządzenie zgodne z IKEv2 posiada natywną zdolność wykrywania translatorów NAT i automatycznego przełączania transmisji na port UDP 4500 bez konieczności jakiejkolwiek ingerencji ze strony administratora.

Źródła i dokumentacja techniczna: Baza wiedzy Microsoft Learn: Konfiguracja IPsec za urządzeniem NAT-T.

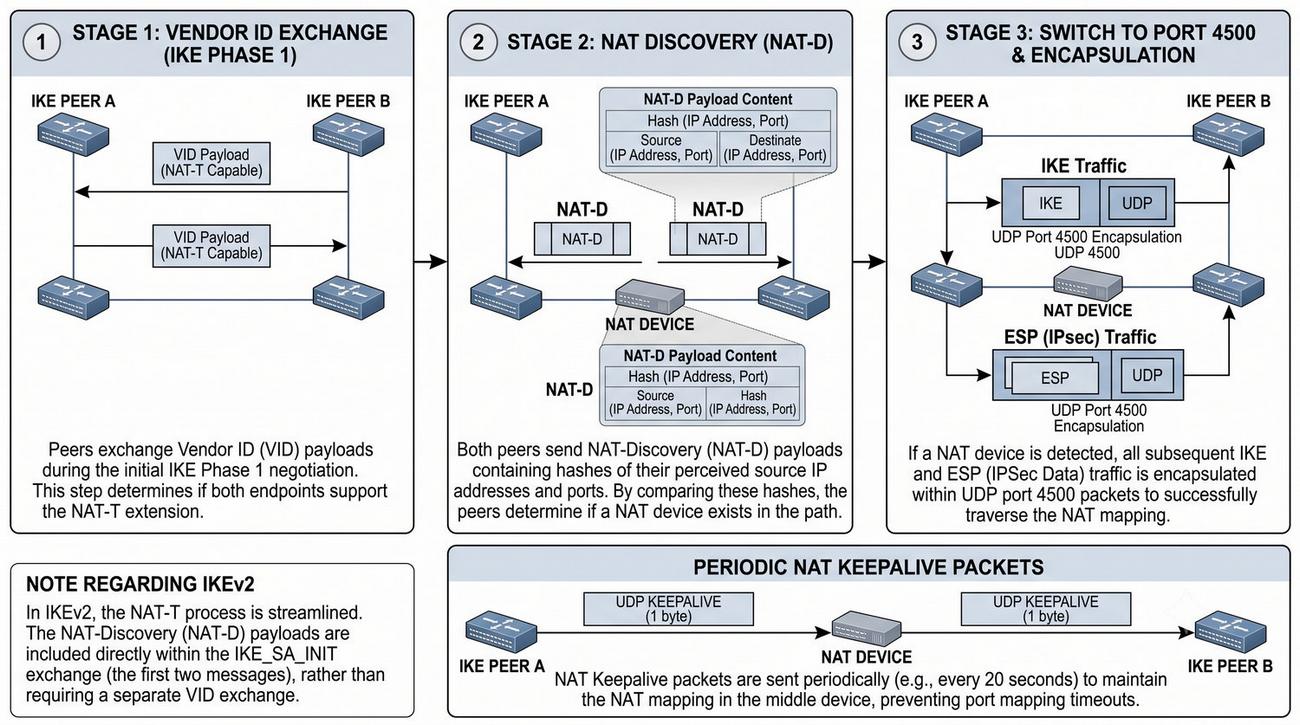

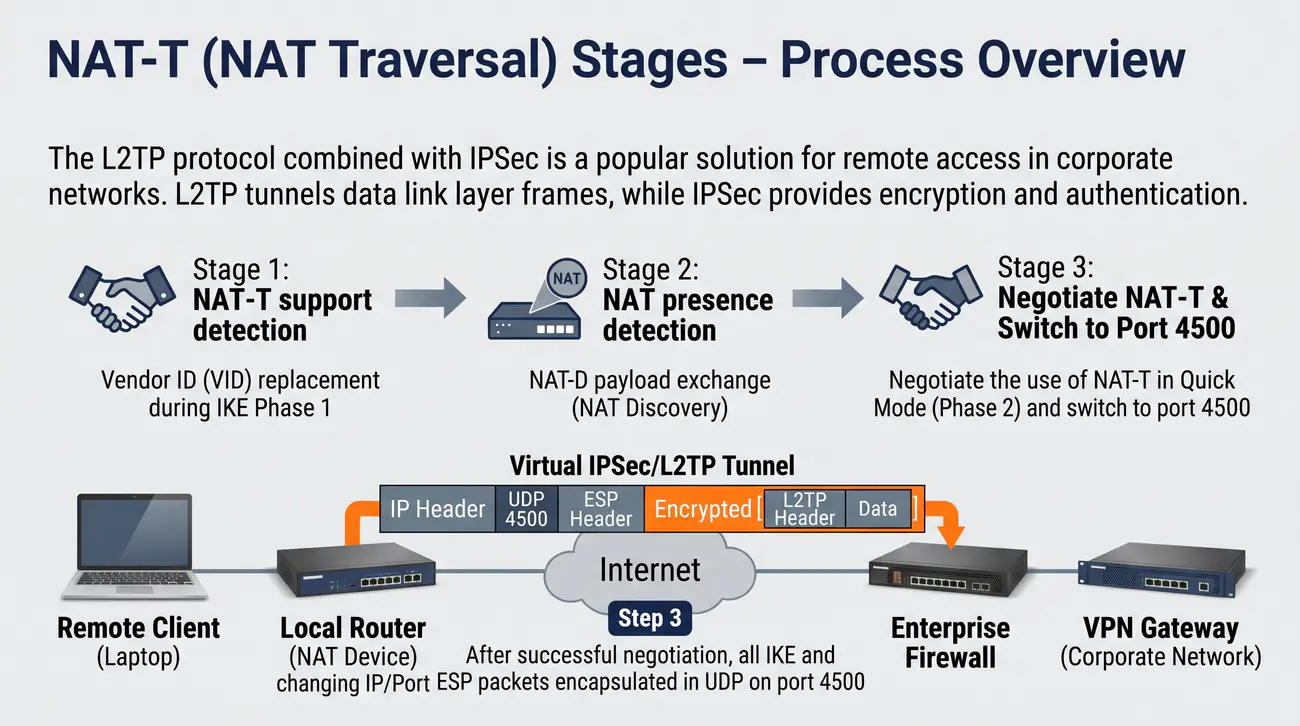

Prawidłowe zestawienie bezpiecznego kanału transmisyjnego z wykorzystaniem mechanizmu NAT Traversal nie jest operacją jednorazową, lecz wymaga przejścia przez precyzyjnie zdefiniowaną sekwencję kroków w ramach protokołu zarządzania kluczami IKE. Inżynierowie projektujący architekturę IPsec musieli zagwarantować pełną wsteczną kompatybilność, co oznacza, że urządzenia powinny stosować narzut enkapsulacji UDP wyłącznie wtedy, gdy na trasie faktycznie występuje translator adresów.

W pierwszym etapie, realizowanym podczas początkowej wymiany skojarzeń bezpieczeństwa (IKE Phase 1), obie strony sprawdzają nawzajem swoje możliwości programowe. Wymiana dedykowanych ładunków Vendor ID (VID) w protokole IKEv1 pozwala na potwierdzenie, że zarówno inicjator, jak i responder obsługują standard RFC 3947 lub jego wcześniejsze wersje robocze. Brak obopólnego wsparcia powoduje przerwanie procedury adaptacyjnej.

W drugim etapie następuje właściwa detekcja translatora, określana mianem NAT Discovery (NAT-D). Każdy z partnerów oblicza kryptograficzne skróty adresów IP oraz numerów portów widzianych lokalnie i przesyła je do partnera. Jeśli porównanie otrzymanych skrótów z wartościami obliczonymi z nagłówków pakietów przychodzących wykaże rozbieżność, obecność urządzenia NAT na ścieżce zostaje bezspornie udowodniona.

Trzeci etap polega na formalnym zatwierdzeniu enkapsulacji podczas negocjacji Fazy 2 (Quick Mode) oraz płynnym przełączeniu całej dalszej komunikacji kontrolnej i danych na zarejestrowany port UDP 4500. Od tego momentu pakiety ESP są pakowane w nagłówki UDP, a stacja ukryta za translatorem uruchamia proces okresowego wysyłania pakietów NAT Keepalive w celu podtrzymania alokacji portu.

Źródła i dokumentacja techniczna: Dokumentacja podsystemu kryptograficznego jądra Linux.

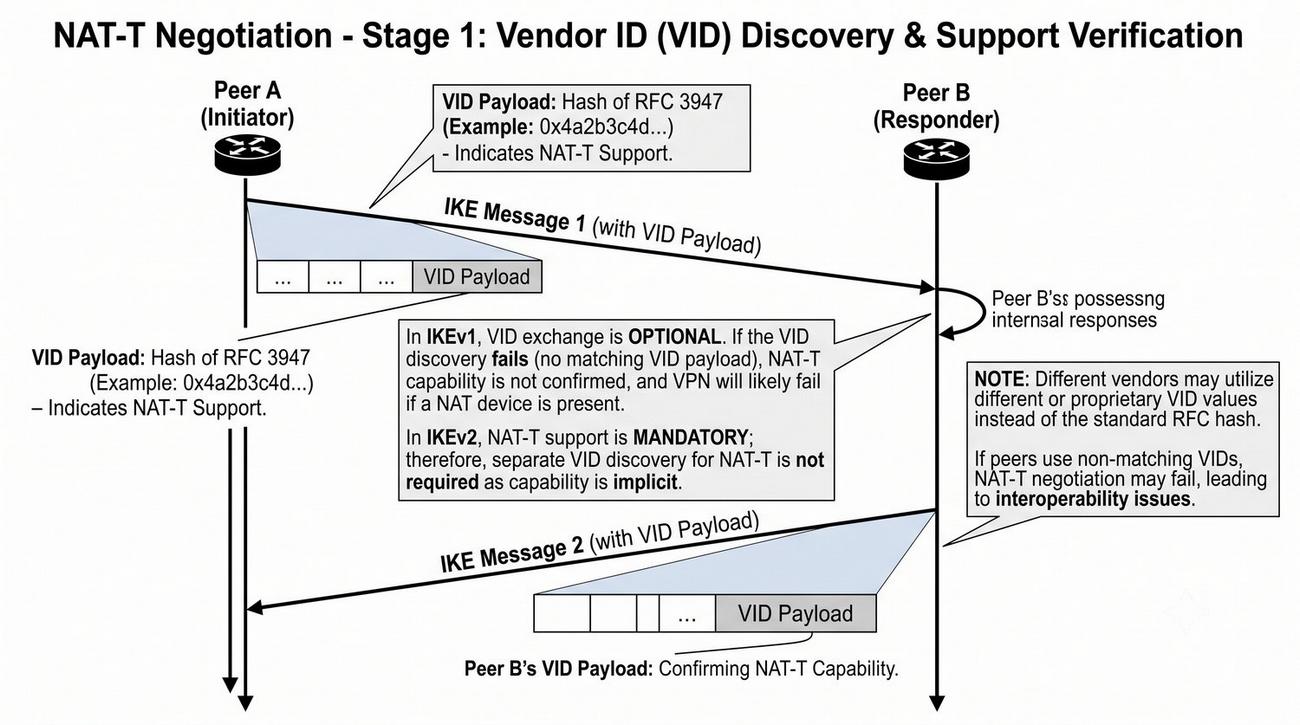

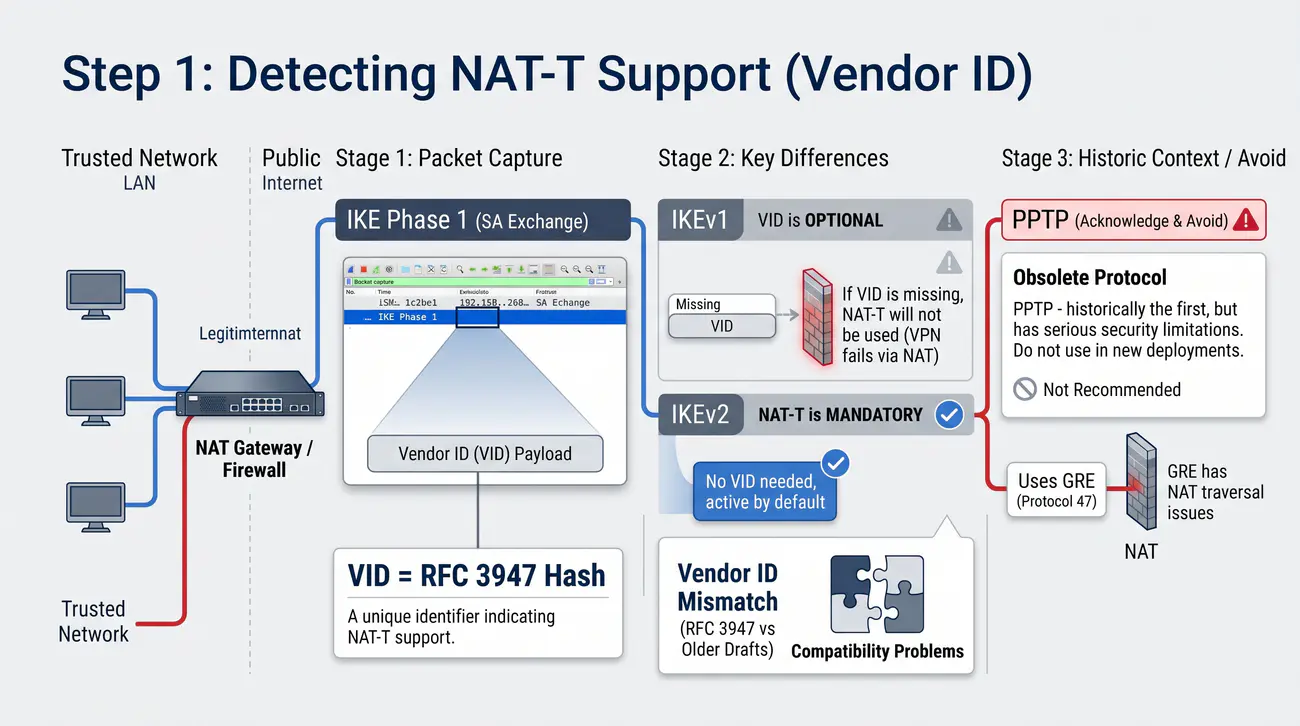

W architekturze protokołu IKEv1 (zdefiniowanej pierwotnie w dokumencie RFC 2409) nie przewidziano bezpośrednich pól informujących o obsłudze technologii NAT Traversal, ponieważ standard ten powstał przed sformalizowaniem problemu. Aby umożliwić elastyczną rozbudowę protokołu bez naruszania struktury bazowych komunikatów, zastosowano uniwersalny mechanizm ładunków Vendor ID (VID Payload).

Zgodnie z wytycznymi standardu RFC 3947 implementacja wspierająca technologię NAT-T dołącza do pierwszego pakietu wymiany Fazy 1 (komunikat Main Mode 1 lub Aggressive Mode 1) ładunek VID zawierający skrót MD5 konkretnego, unikalnego ciągu tekstowego zdefiniowanego w specyfikacji IETF: 'RFC 3947'. W okresie przejściowym, przed ostateczną publikacją normy, producenci stosowali hashe wcześniejszych dokumentów roboczych (np. draft-ietf-ipsec-nat-t-ike-02 lub draft-ietf-ipsec-nat-t-ike-03).

Gdy koncentrator VPN odbiera komunikat początkowy, przeszukuje otrzymane ładunki VID i porównuje ich wartości ze swoją wewnętrzną bazą znanych rozszerzeń. Wykrycie pasującego skrótu jest dla serwera jednoznacznym sygnałem, że partner rozumie semantykę ładunków NAT-D i potrafi przetwarzać pakiety ESP enkapsulowane w UDP. Jeśli partner nie prześle odpowiedniego VID, urządzenie zakłada brak obsługi NAT-T i kontynuuje tradycyjną negocjację na porcie 500.

Warto podkreślić istotną ewolucję inżynierską: w nowoczesnym protokole IKEv2 (RFC 7296) stosowanie ładunków VID dla celów NAT-T zostało całkowicie zarzucone. Ponieważ obsługa NAT Traversal stanowi obligatoryjną część bazowej specyfikacji IKEv2, węzły natywnie przesyłają ładunki detekcyjne w początkowej wymianie IKE_SA_INIT bez konieczności badania wzajemnych wersji oprogramowania.

Źródła i dokumentacja techniczna: Rejestr parametrów protokołu IPsec organizacji IANA.

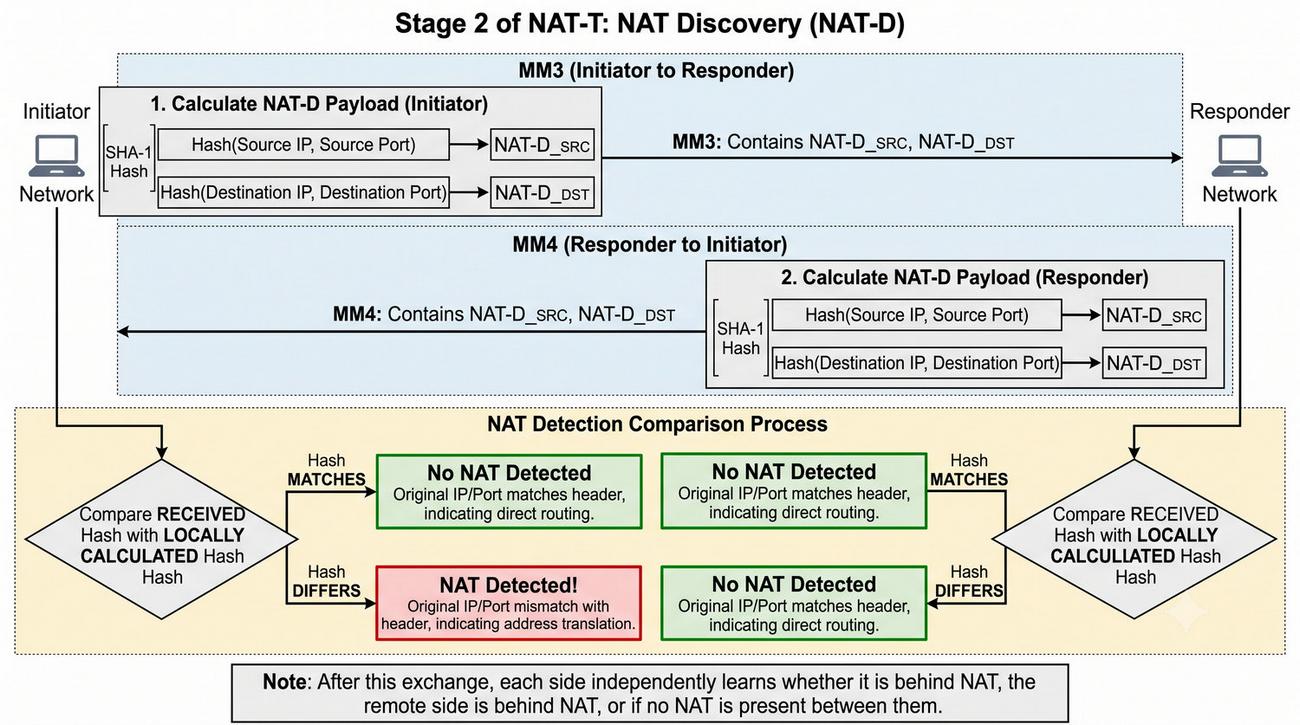

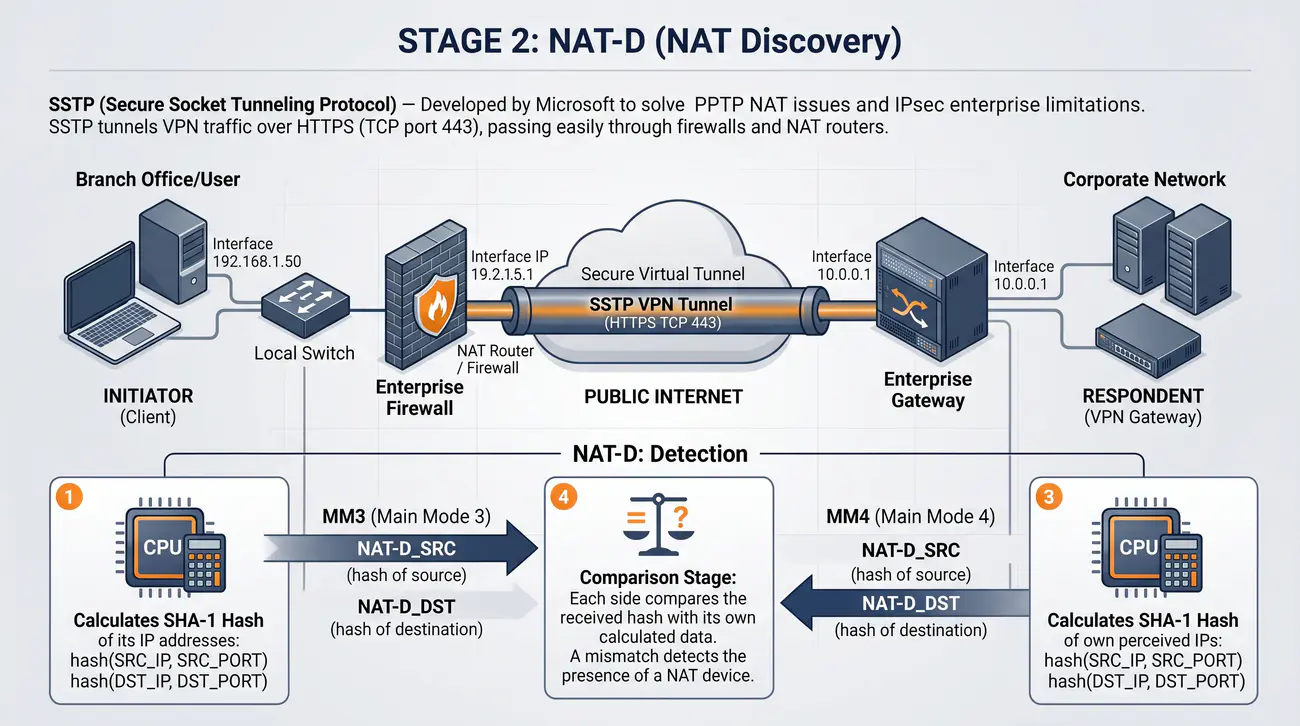

Mechanizm NAT Discovery (NAT-D) stanowi matematyczne serce technologii NAT Traversal, umożliwiając węzłom jednoznaczne ustalenie, czy na trasie pomiędzy nimi doszło do modyfikacji parametrów adresowych. Zamiast przesyłać jawne adresy IP (co mogłoby naruszać prywatność topologii lub być blokowane przez złośliwe oprogramowanie pośredniczące), protokół opiera się na wyliczaniu jednokierunkowych skrótów kryptograficznych SHA-1.

W protokole IKEv1 ładunki NAT-D są wymieniane w komunikatach 3 i 4 trybu głównego (Main Mode) lub w komunikatach 2 i 3 trybu agresywnego. Każdy pakiet zawiera dwa odrębne ładunki: NAT-D_SRC (skrót lokalnego adresu źródłowego i portu) oraz NAT-D_DST (skrót lokalnego adresu docelowego i portu). Formuła matematyczna zdefiniowana w RFC 3947 określa wartość skrótu jako: H = SHA-1(CKY-I | CKY-R | IP | Port), gdzie CKY-I oraz CKY-R to losowe ciasteczka (cookies) inicjatora i respondera.

Po odebraniu pakietu strona docelowa przystępuje do weryfikacji. W pierwszej kolejności bierze z nagłówka IP odebranego pakietu faktyczny adres źródłowy oraz port UDP i podstawia je do powyższej formuły. Następnie porównuje uzyskany wynik z wartością otrzymaną w ładunku NAT-D_SRC. Jeśli obie wartości są identyczne, oznacza to, że adres nadawcy nie uległ żadnej zmianie w drodze od nadawcy do odbiorcy.

W ten sam sposób odbiorca sprawdza swój własny adres, obliczając skrót z lokalnego adresu docelowego i porównując go z ładunkiem NAT-D_DST partnera. Jakakolwiek rozbieżność w parach skrótów stanowi bezsporny dowód na to, że urządzenie pośredniczące (router NAT lub zapora ogniowa) dokonało podmiany pól adresowych w nagłówku przesyłanego pakietu.

Źródła i dokumentacja techniczna: Dokumentacja StrongSwan: Parametry konfiguracji IKEv1.

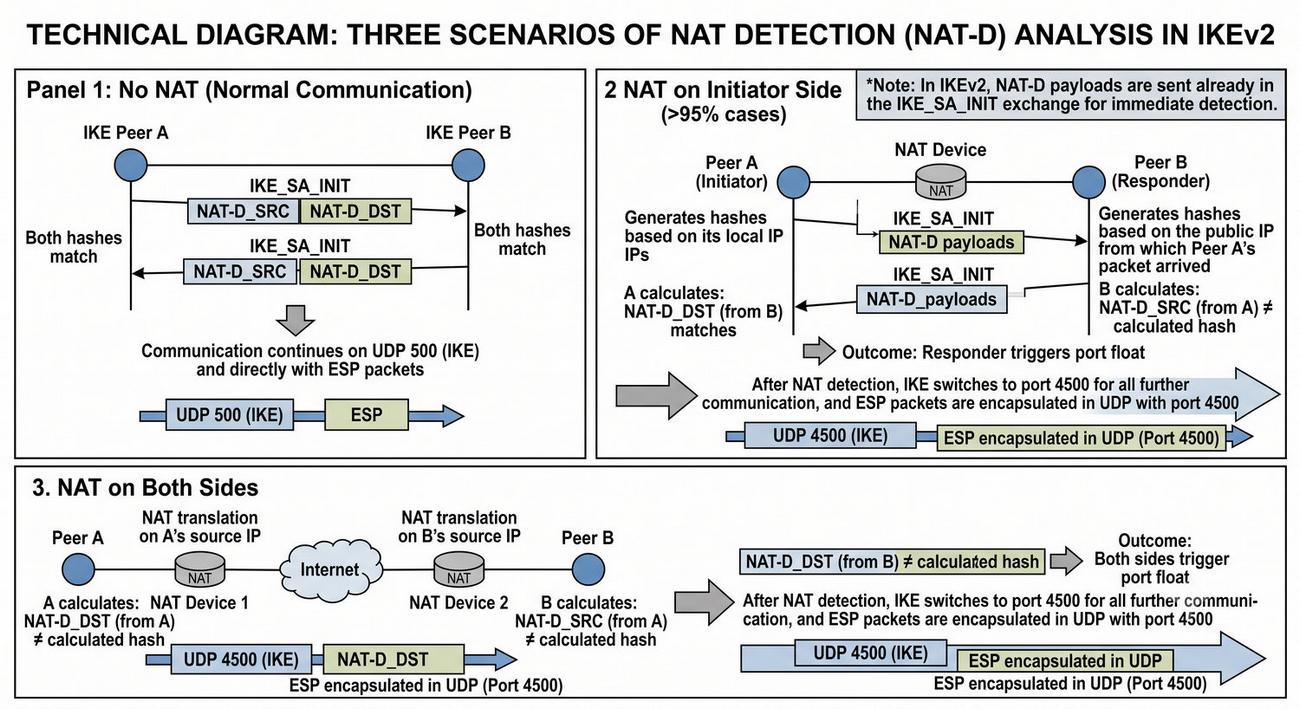

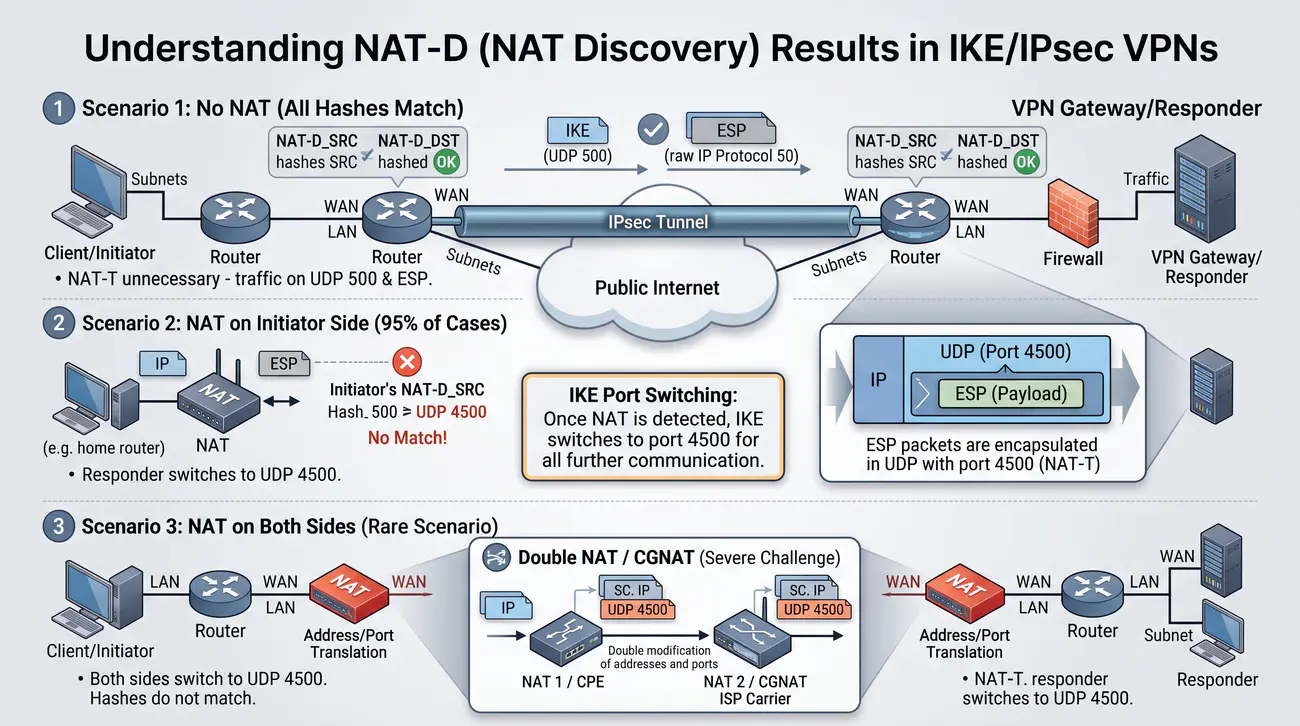

Zinterpretowanie wyników weryfikacji ładunków NAT-D pozwala obu stronom na precyzyjne sklasyfikowanie relacji topologicznej, w jakiej się znajdują. Algorytm IKE rozróżnia trzy fundamentalne scenariusze sieciowe, z których każdy determinuje odmienny sposób dalszego prowadzenia transmisji kryptograficznej.

W scenariuszu pierwszym wszystkie wymienione skróty NAT-D są idealnie zgodne po obu stronach. Oznacza to, że pakiety przemieszczały się w czystym środowisku publicznym o bezpośredniej routowalności end-to-end, bez udziału translatorów adresów. W takiej sytuacji aktywacja technologii NAT-T jest zbędna. Węzły kontynuują komunikację kontrolną na porcie UDP 500, a dane przesyłane są bezpośrednio wewnątrz czystych pakietów ESP (protokół IP 50), co pozwala uniknąć dodatkowego narzutu nagłówków UDP.

Drugi scenariusz - stanowiący ponad 95 procent wszystkich realnych wdrożeń typu Remote Access - występuje wtedy, gdy skrót NAT-D_SRC inicjatora nie zgadza się po stronie respondera, lecz skrót adresu docelowego respondera pozostaje poprawny. Dowodzi to, że stacja kliencka znajduje się w podsieci prywatnej za translatorem NAT, natomiast koncentrator VPN legitymuje się publicznym adresem IP. W tym przypadku responder instruuje klienta o konieczności natychmiastowego przełączenia sesji na port UDP 4500.

W trzecim, najbardziej złożonym scenariuszu rozbieżności występują w obu ładunkach skrótów, co oznacza, że oba węzły znajdują się za translatorami NAT (scenariusz podwójnego NAT lub połączeń site-to-site pomiędzy sieciami prywatnymi). Bezpośrednia komunikacja wymaga wówczas, aby co najmniej jedna strona posiadała statyczne przekierowanie portów na zaporze brzegowej lub skorzystała z zaawansowanych technik pośredniczących typu TURN/ICE.

Źródła i dokumentacja techniczna: Dokumentacja StrongSwan: Route-based VPN.

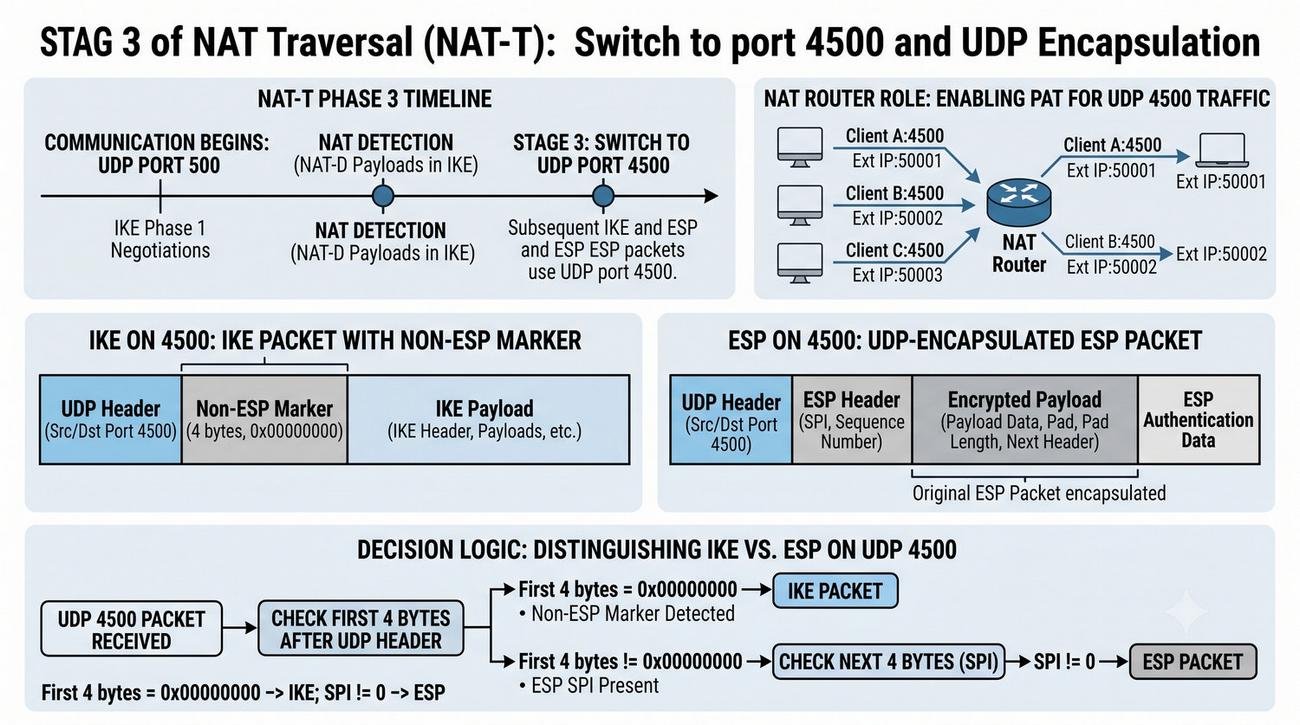

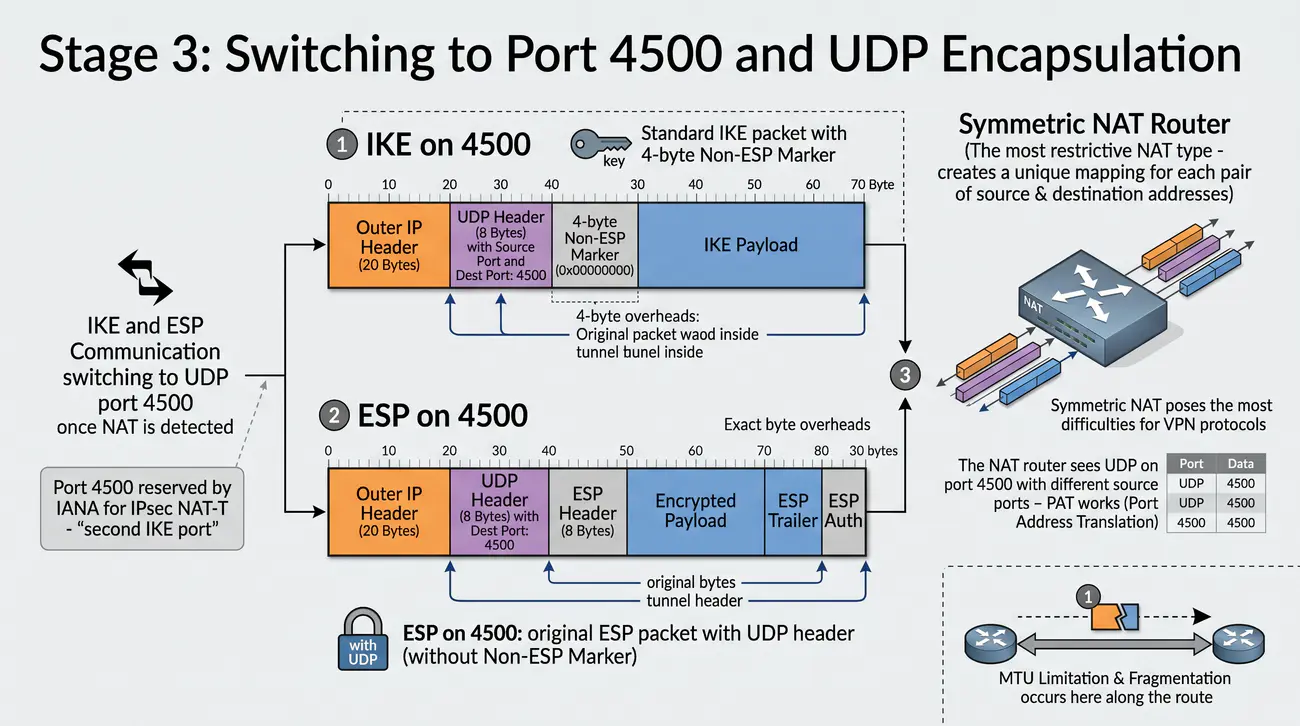

Po pomyślnym zakończeniu etapu detekcji i stwierdzeniu obecności translatora NAT oba węzły przystępują do migracji sesji na zarezerwowany przez organizację IANA port docelowy UDP 4500. Port ten, zdefiniowany w standardzie RFC 3948, pełni rolę uniwersalnego portu transportowego zarówno dla komunikatów zarządzania kluczami (IKE), jak i dla faktycznych zaszyfrowanych danych użytkownika (ESP).

Współdzielenie pojedynczego portu transportowego przez dwa fundamentalnie różne protokoły stworzyło konieczność wprowadzenia jednoznacznego mechanizmu demultipleksacji w węźle odbiorczym. Standard RFC 3948 rozwiązał ten problem w prosty i skuteczny sposób, wykorzystując strukturę pierwszych 32 bitów danych następujących bezpośrednio po nagłówku UDP.

W klasycznym pakiecie ESP pierwsze 4 bajty reprezentują pole Security Parameters Index (SPI). Zgodnie ze specyfikacją standardu IPsec (RFC 4301) wartość SPI równa 0 jest jawnie zarezerwowana i nie może zostać przydzielona żadnemu poprawnemu skojarzeniu bezpieczeństwa. Zasada ta została wykorzystana w technologii NAT-T: każdy pakiet kontrolny IKE wysyłany na port UDP 4500 zostaje poprzedzony 4-bajtowym polem wypełnionym zerami (0x00000000), zwanym Non-ESP Marker.

Gdy proces sieciowy odbiorcy otrzymuje pakiet na porcie UDP 4500, analizuje pierwsze 4 bajty jego ładunku. Jeśli odczytana wartość wynosi zero (0x00000000), system odcina ten 4-bajtowy znacznik i przekazuje pozostałą zawartość do demona IKE odpowiedzialnego za zarządzanie kluczami. Jeśli natomiast pierwsze 4 bajty zawierają wartość niezerową, pakiet jest natychmiast interpretowany jako identyfikator SPI i kierowany do podsystemu kryptograficznego IPsec jądra w celu deszyfracji ESP.

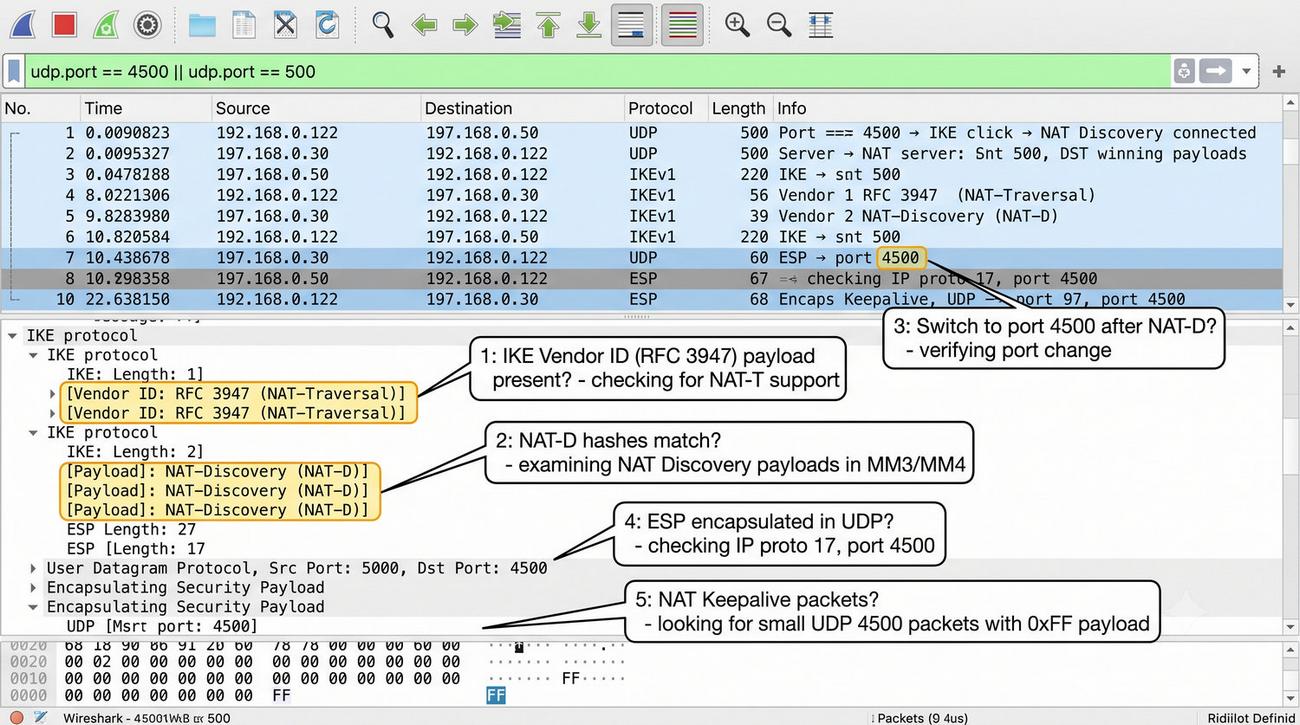

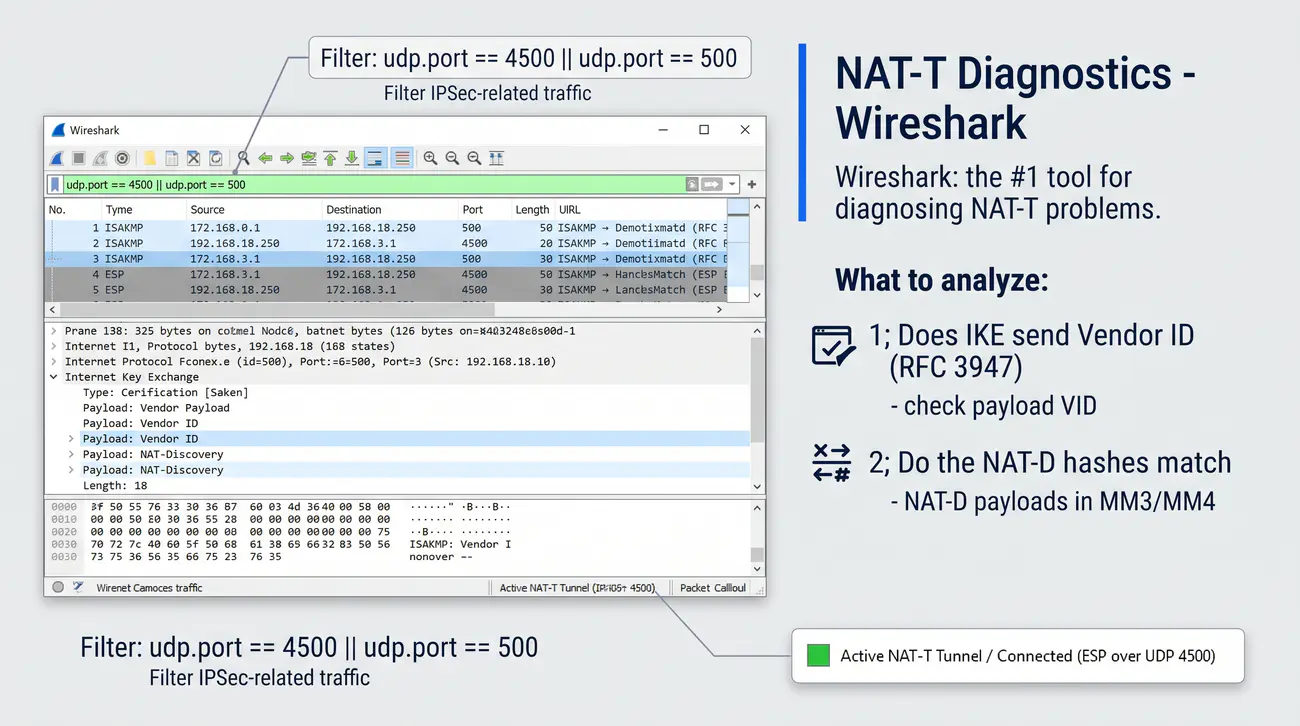

Źródła i dokumentacja techniczna: Dokumentacja analizatora Wireshark: Protokół UDP.

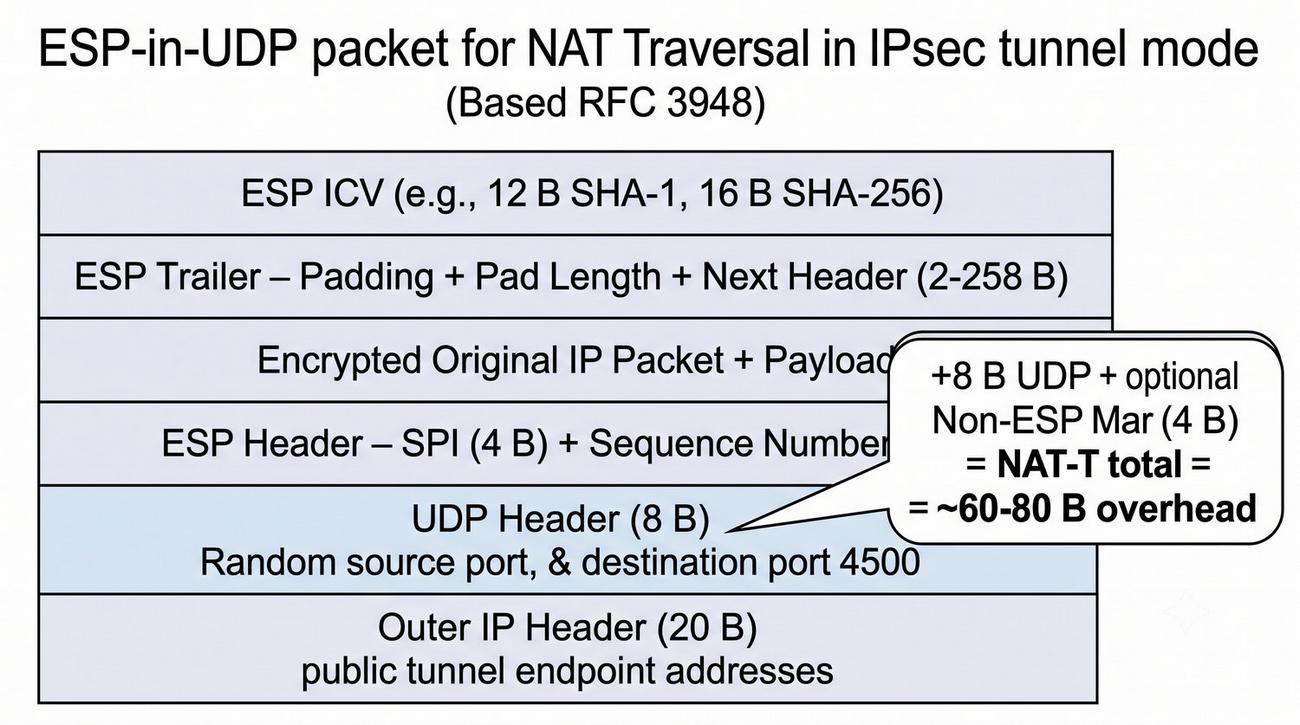

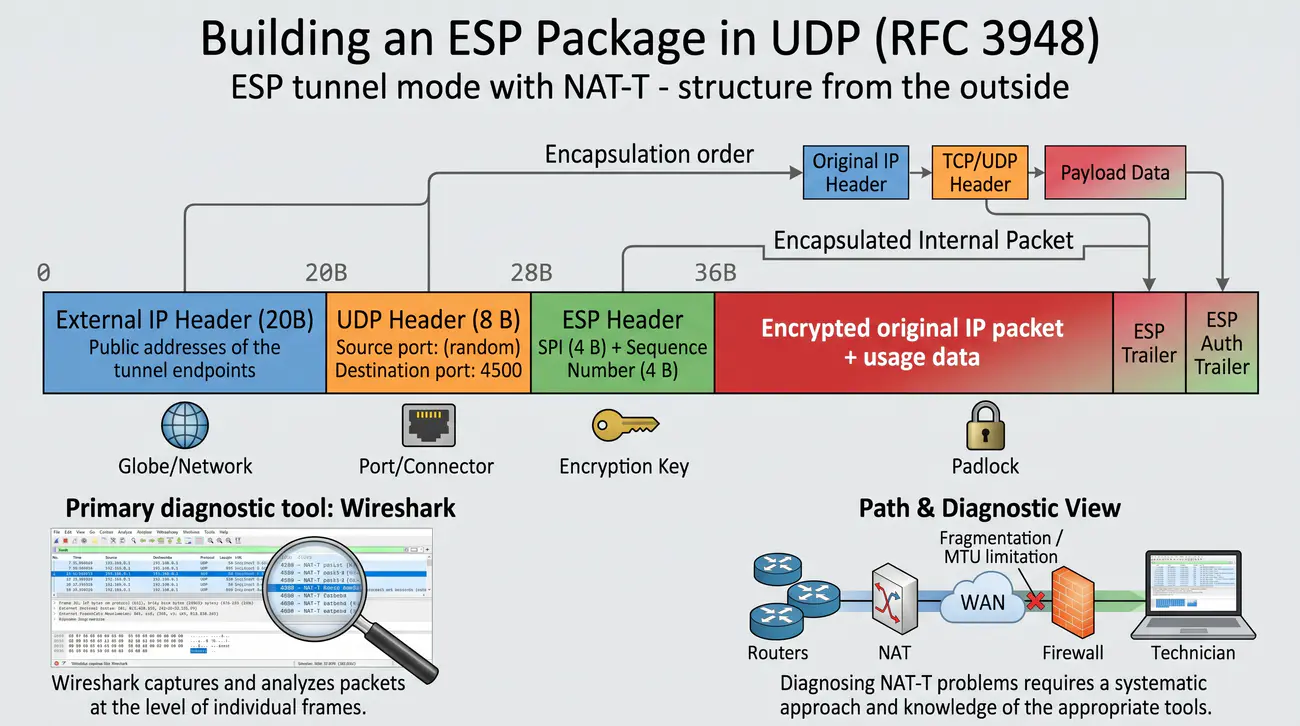

Fizyczna struktura pakietu danych w trybie tunelowym IPsec poddanego enkapsulacji UDP zgodnie ze standardem RFC 3948 składa się z precyzyjnie uporządkowanych warstw logicznych. Od zewnątrz pakiet rozpoczyna się nowym nagłówkiem IPv4 o standardowej długości 20 bajtów, zawierającym publiczne adresy punktów końcowych tunelu. Bezpośrednio po nim następuje 8-bajtowy nagłówek UDP, w którym pole portu docelowego ma wartość 4500, a port źródłowy odpowiada wartości przydzielonej przez translator PAT.

Wnętrze datagramu UDP stanowi kompletna jednostka protokołu ESP. Otwiera ją 8-bajtowy nagłówek ESP składający się z 32-bitowego pola SPI oraz 32-bitowego numeru sekwencyjnego chroniącego przed atakami powtórzeniowymi. Następnie umieszczony jest wektor inicjalizacyjny IV (przykładowo 16 bajtów dla algorytmu AES-CBC w trybie blokowym lub 8 bajtów dla nowoczesnego trybu AES-GCM), po którym znajduje się zaszyfrowany, oryginalny pakiet IP przesyłany przez klienta.

Ładunek zamyka zwiastun ESP Trailer, zawierający zmienną liczbę bajtów dopełnienia wyrównującego długość danych do wymaganego rozmiaru bloku szyfru, jednobajtowe pole długości dopełnienia oraz jednobajtowe pole następnego nagłówka (wskazujące zazwyczaj na protokół IP 4). Całość wieńczy pole ICV (Integrity Check Value) o długości od 12 do 16 bajtów (dla HMAC-SHA256 lub AES-GCM), zapewniające kryptograficzną integralność pakietu.

Dokładny bilans narzutu wynosi: 20 B (zewnętrzne IP) + 8 B (UDP) + 8 B (nagłówek ESP) + 16 B (IV) + dopełnienie (średnio 8-16 B) + 16 B (ICV), co daje łącznie narzut od 68 do 84 bajtów na każdy pakiet. Przy standardowym MTU sieci Ethernet wynoszącym 1500 bajtów efektywne MTU tunelu spada do wartości 1416-1424 bajtów. Aby zapobiec zjawisku fragmentacji pakietów TCP przez urządzenia pośredniczące, inżynier sieciowy musi obligatoryjnie wdrożyć mechanizm MSS Clamping, ograniczając parametr TCP MSS do wartości 1360-1380 bajtów.

Źródła i dokumentacja techniczna: Dokumentacja parametrów sieciowych ip-sysctl jądra Linux.

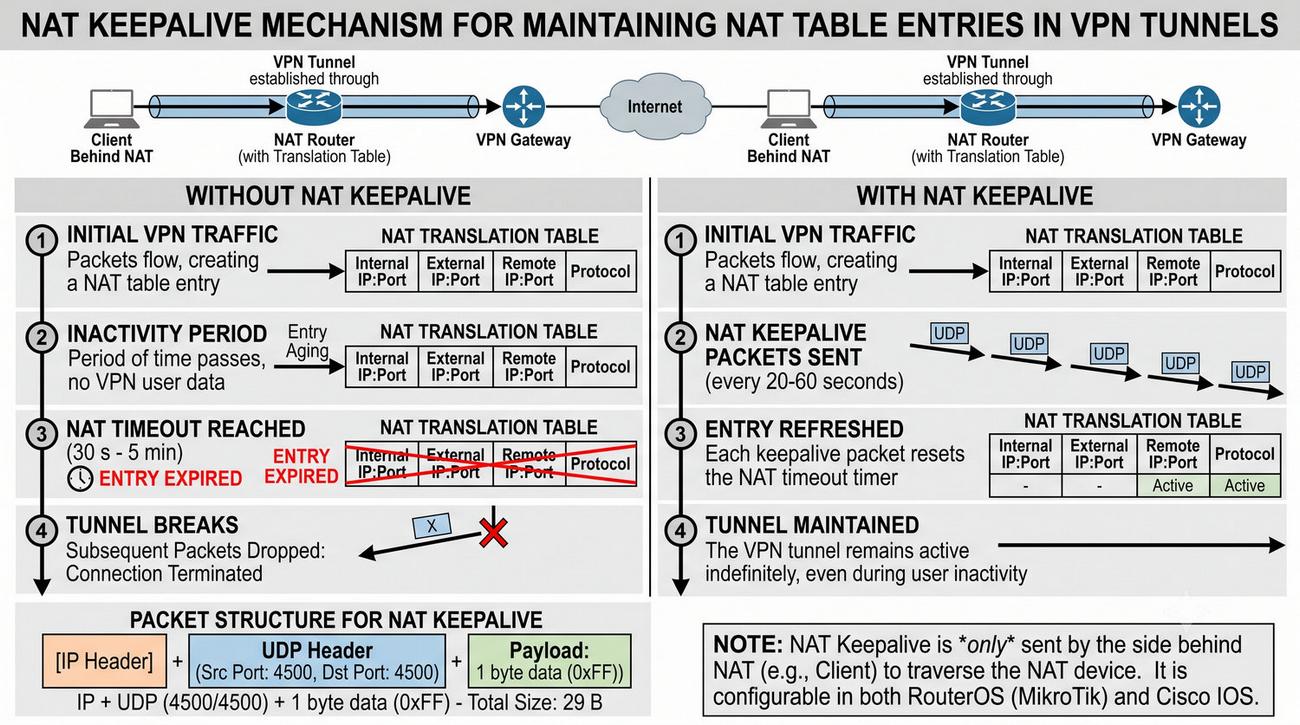

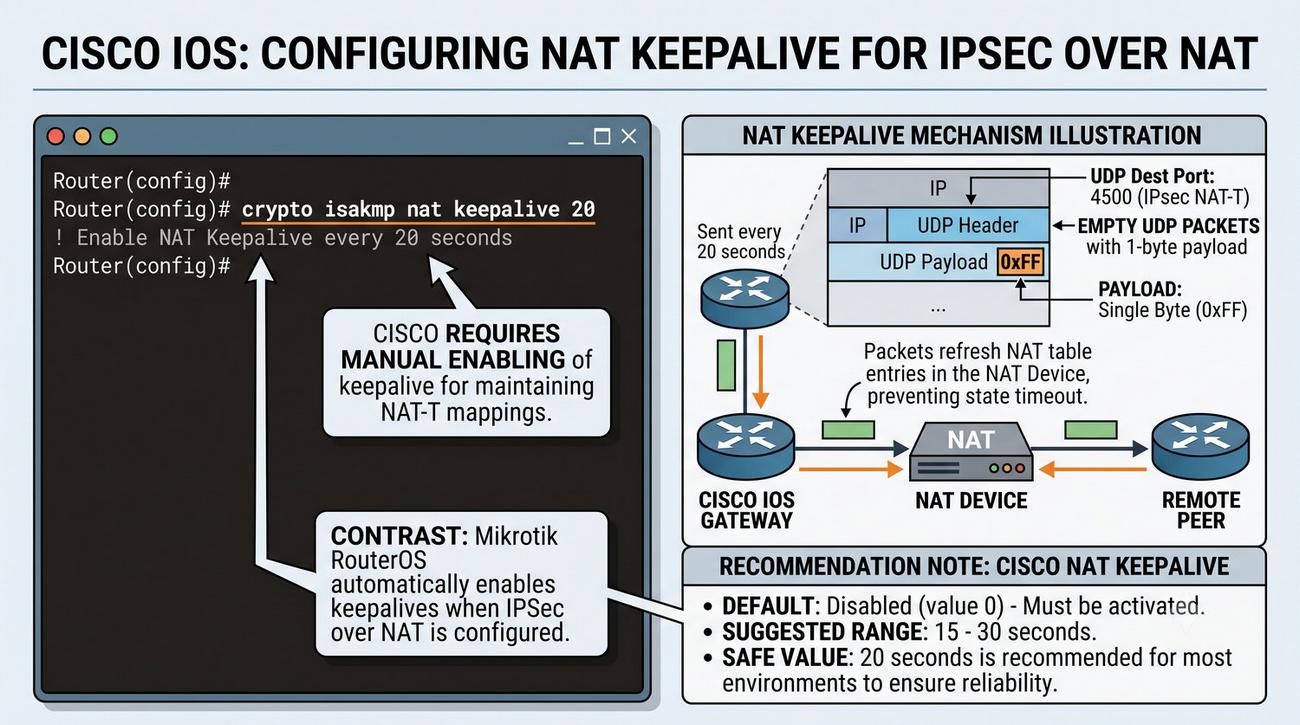

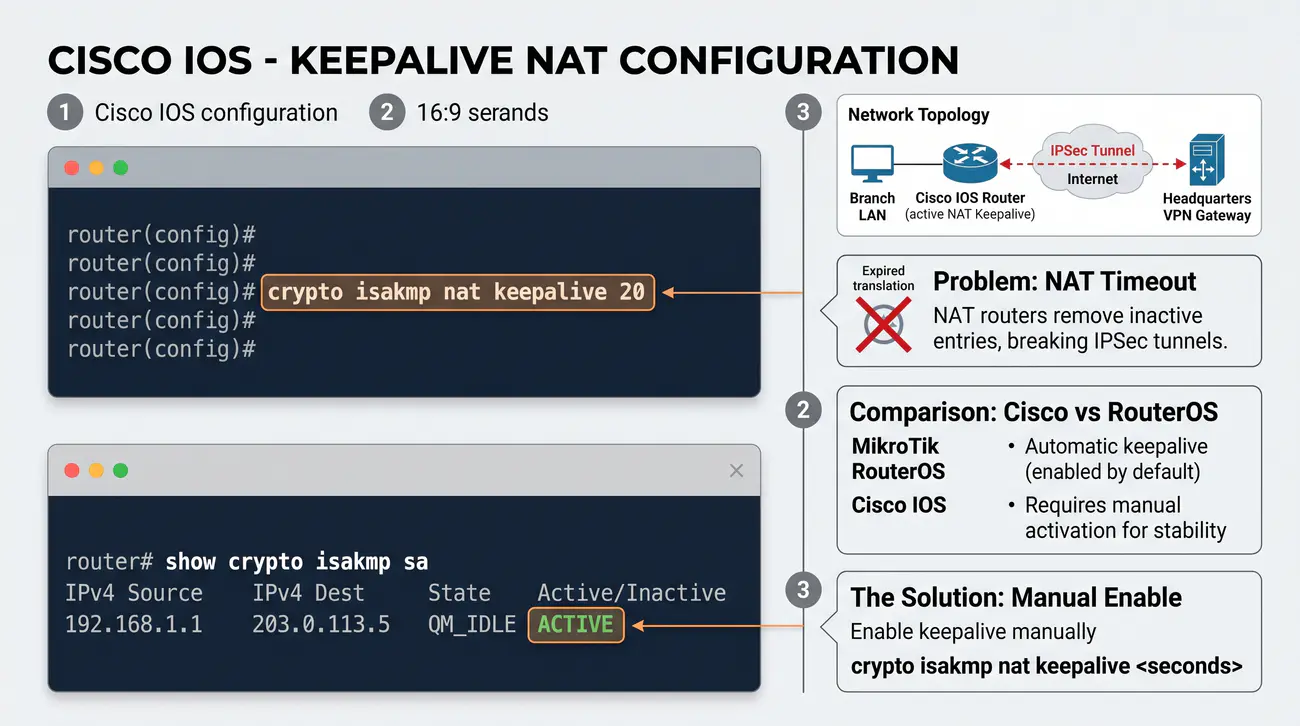

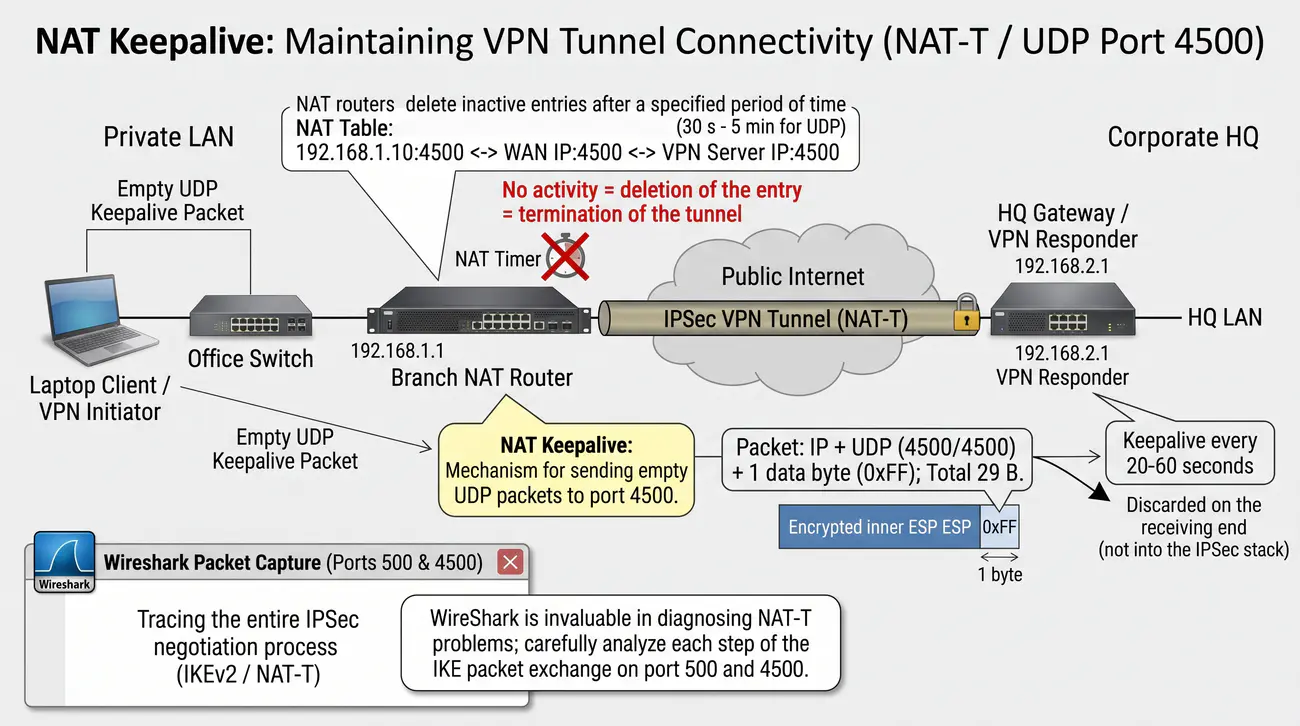

Jednym z najbardziej uciążliwych problemów eksploatacyjnych w środowiskach z translatorem NAT jest polityka usuwania nieaktywnych sesji (UDP Idle Timeout). Ze względu na ograniczoną pamięć operacyjną routery brzegowe i zapory stanowe muszą regularnie zwalniać zaalokowane wpisy translacji. O ile dla połączeń TCP z flagami SYN/FIN czas ten wynosi od kilkunastu minut do kilku godzin, o tyle dla bezstanowych datagramów UDP czas życia wpisu jest bardzo krótki i waha się zazwyczaj od 30 do 180 sekund.

W przypadku tuneli IPsec sesje są projektowane do ciągłego działania przez wiele godzin. Jeśli użytkownik przez pewien czas nie generuje ruchu (np. czyta pobrany dokument), stacja robocza nie wysyła żadnych pakietów. W tym czasie licznik w routerze NAT dochodzi do zera i urządzenie bez powiadomienia usuwa wpis wiążący port UDP 4500 z prywatnym adresem stacji roboczej. Gdy odległy serwer korporacyjny spróbuje wysłać dane do klienta, router NAT odrzuci pakiet, a tunel ulegnie cichemu zamrożeniu.

Aby temu zapobiec, standard RFC 3948 wprowadził ustandaryzowany mechanizm pakietów podtrzymujących NAT Keepalive. Zgodnie ze specyfikacją węzeł znajdujący się za translatorem NAT wysyła w regularnych odstępach czasu (najczęściej co 20-30 sekund) specjalny datagram UDP na port 4500. Pakiet ten posiada minimalną możliwą strukturę: składa się wyłącznie z nagłówka IP (20 B), nagłówka UDP (8 B) oraz pojedynczego bajtu danych o wartości 0xFF, co daje całkowity rozmiar fizyczny zaledwie 29 bajtów.

Po dotarciu do koncentratora VPN pakiet ten jest natychmiast rozpoznawany i po cichu porzucany bez angażowania podsystemu kryptograficznego ani procesora aplikacji. Jedynym celem transmisji tego miniaturowego pakietu jest wymuszenie na routerze NAT zresetowania licznika czasu bezczynności i podtrzymanie otwartego portu translacji dla przychodzących pakietów odpowiedzi.

Źródła i dokumentacja techniczna: Microsoft Learn: Architektury i topologie sieci VPN.

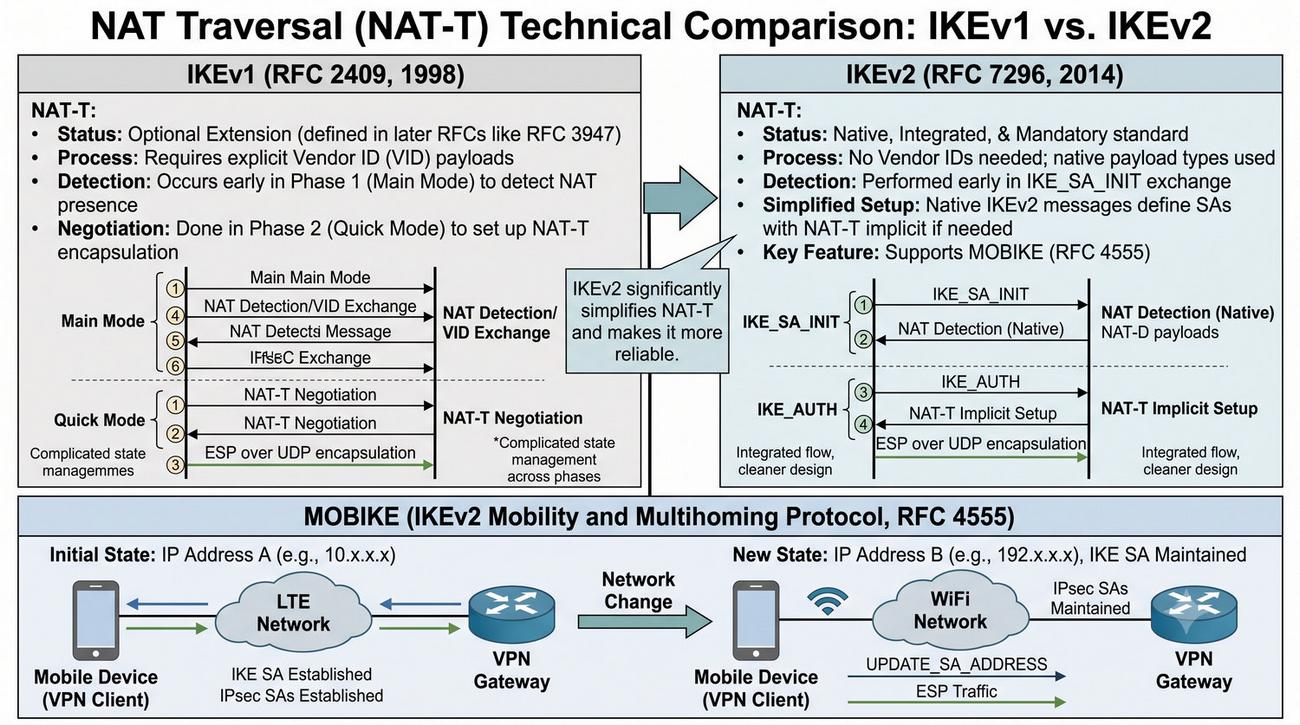

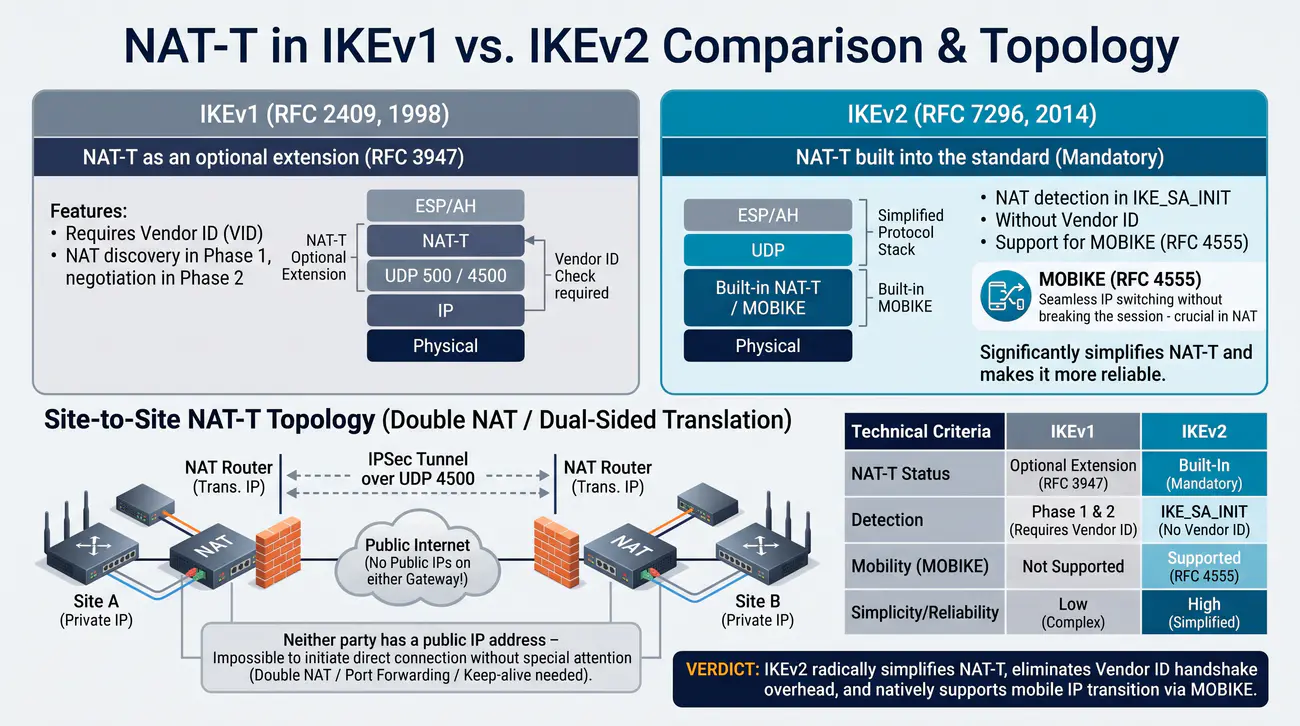

Ewolucja protokołu zarządzania kluczami z wersji IKEv1 do standardu IKEv2 przyniosła radykalne uproszczenie i zoptymalizowanie obsługi środowisk z translatorem adresów. W protokole IKEv1 technologia NAT Traversal była rozszerzeniem dodanym post factum w dokumencie RFC 3947. Wymagało to skomplikowanej negocjacji zgodności za pomocą ładunków Vendor ID, obsługi wielu dialektów i draftów oraz sztywnego podziału procesu detekcji na Fazę 1 i aktywacji w Fazie 2.

W protokole IKEv2 (zdefiniowanym w dokumencie RFC 7296) mechanizm NAT-T został wbudowany bezpośrednio w fundamenty architektury i jest obligatoryjny dla każdej poprawnej implementacji. Wyeliminowano ładunki VID - badanie obecności translatora (NAT-D) odbywa się natychmiast w początkowej wymianie IKE_SA_INIT (obejmującej zaledwie dwa pakiety). W przypadku wykrycia NAT cała kolejna wymiana uwierzytelniająca IKE_AUTH oraz ruch danych zostają automatycznie przeniesione na port UDP 4500.

Przełomowym osiągnięciem standardu IKEv2 w kontekście translatorów jest integracja z protokołem MOBIKE (IKEv2 Mobility and Multihoming Protocol, RFC 4555). W klasycznym tunelu IKEv1 jakakolwiek zmiana adresu IP stacji roboczej (spowodowana np. zmianą stacji bazowej LTE, roamingiem Wi-Fi lub wygaśnięciem dzierżawy DHCP) powodowała natychmiastowe zerwanie tunelu i wymuszała kosztowną obliczeniowo ponowną negocjację od zera.

Protokół MOBIKE pozwala węzłowi na poinformowanie koncentratora VPN o zmianie swojego adresu zewnętrznego lub portu za pomocą pojedynczego komunikatu INFORMATIONAL chronionego istniejącym kluczem IKE SA. Koncentrator natychmiast aktualizuje docelowy adres gniazda dla tunelu danych ESP, a transfer pakietów jest kontynuowany bez jakiejkolwiek przerwy odczuwalnej dla aplikacji użytkownika.

Źródła i dokumentacja techniczna: Dokumentacja StrongSwan: Protokół MOBIKE.

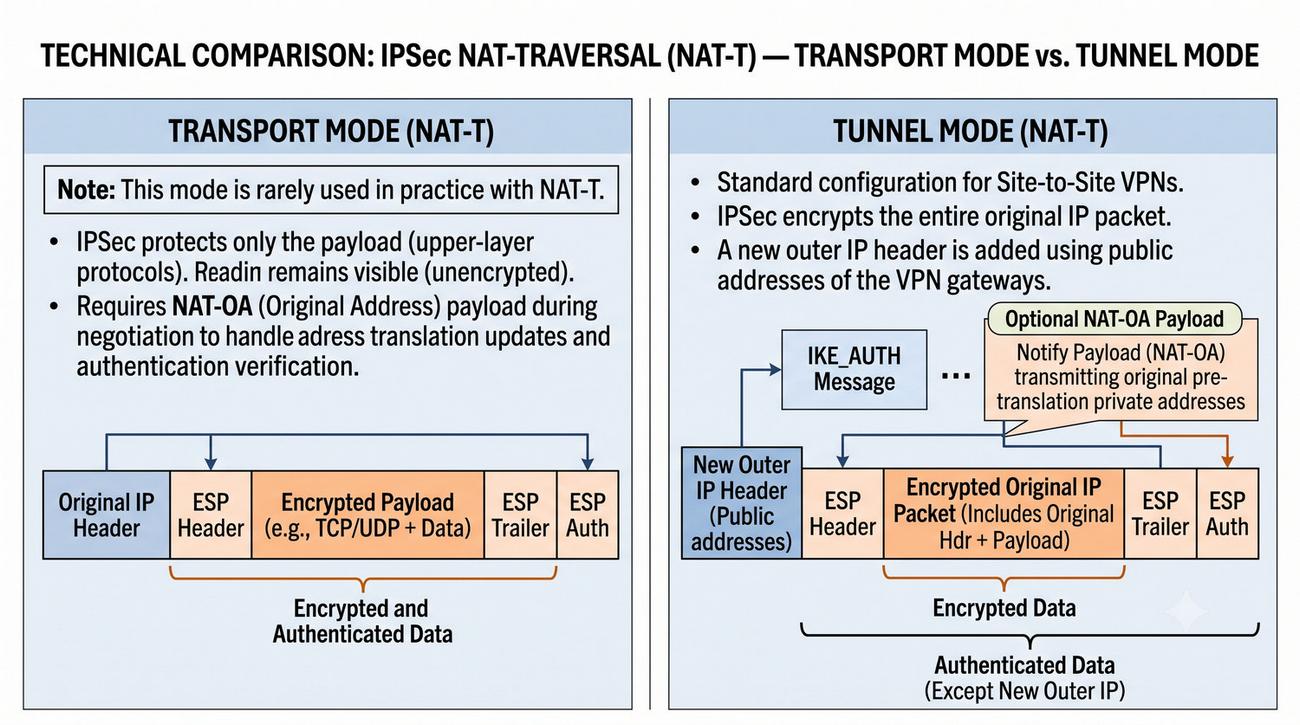

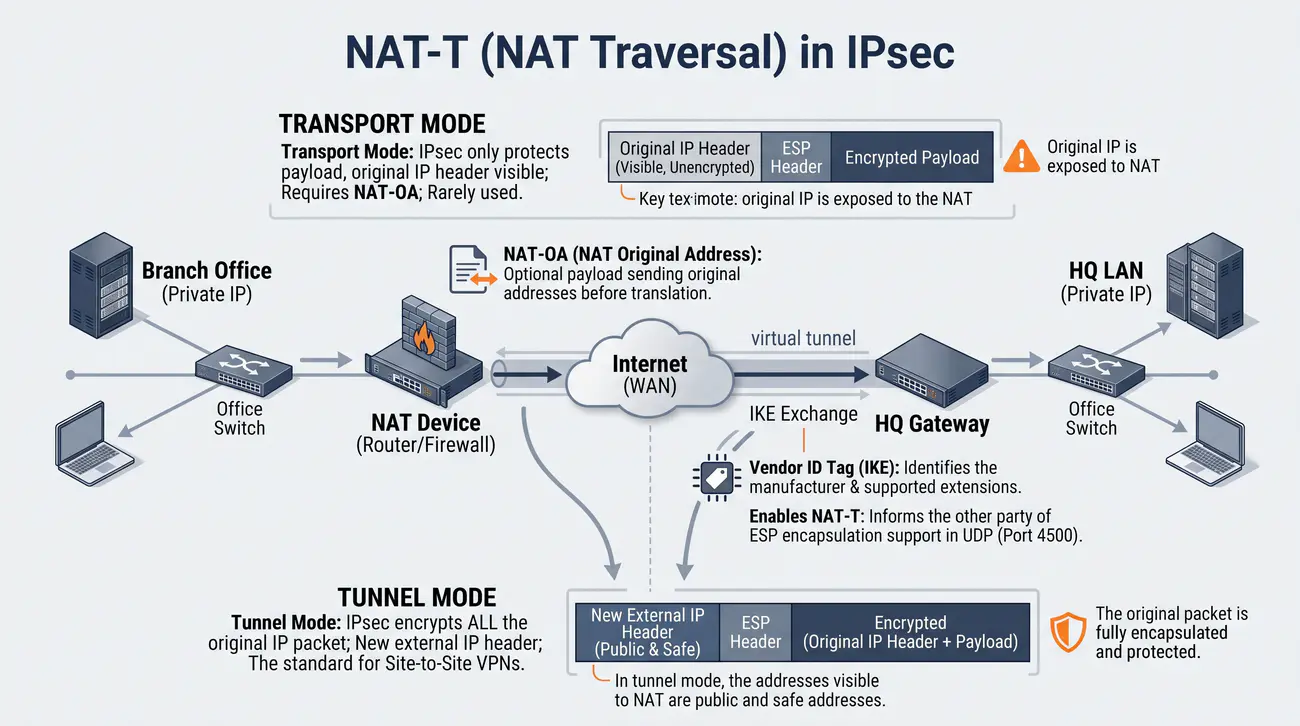

Zastosowanie technologii NAT Traversal wykazuje istotne różnice w zależności od trybu pracy stosu IPsec wybranego w polityce bezpieczeństwa. Architektura IPsec definiuje dwa podstawowe tryby operacyjne: tryb tunelowy (tunnel mode) oraz tryb transportowy (transport mode). Każdy z nich w odmienny sposób wchodzi w interakcję z enkapsulacją UDP narzucaną przez standard RFC 3948.

W trybie tunelowym (będącym bezwzględnym standardem w połączeniach site-to-site oraz w większości wdrożeń Remote Access) protokół ESP szyfruje cały oryginalny pakiet IP przesyłany przez aplikację. Nowy nagłówek IP dodany na zewnątrz pakietu zawiera wyłącznie publiczne adresy punktów końcowych tunelu. W tym wariancie enkapsulacja UDP w prosty sposób otacza cały nagłówek ESP, a translator NAT modyfikuje jedynie adresy w zewnętrznym nagłówku IP, nie ingerując w zaszyfrowany ładunek.

Zupełnie inna sytuacja ma miejsce w trybie transportowym, stosowanym m.in. w architekturze L2TP/IPsec. W trybie transportowym oryginalny nagłówek IP pakietu pozostaje na zewnątrz, a szyfrowany jest wyłącznie ładunek warstwy transportowej (nagłówek TCP/UDP oraz dane). Jak wykazano wcześniej, segment TCP zawiera sumę kontrolną wyliczoną na podstawie pseudonagłówka z oryginalnym adresem prywatnym. Gdy translator modyfikuje zewnętrzny adres IP, deszyfracja w odbiorcy kończy się błędem sumy kontrolnej.

W celu rozwiązania tego problemu standard RFC 3947 zdefiniował specjalny ładunek NAT-OA (NAT Original Address). Podczas negocjacji Fazy 2 węzły przesyłają w ładunkach NAT-OA swoje prawdziwe adresy IP sprzed translacji. Dzięki temu węzeł docelowy po odszyfrowaniu pakietu w trybie transportowym potrafi zrekonstruować oryginalny pseudonagłówek i prawidłowo zweryfikować sumę kontrolną TCP/UDP, eliminując zjawisko bezprawnego odrzucania pakietów.

Źródła i dokumentacja techniczna: Dokumentacja wirtualnych interfejsów TUN/TAP jądra Linux.

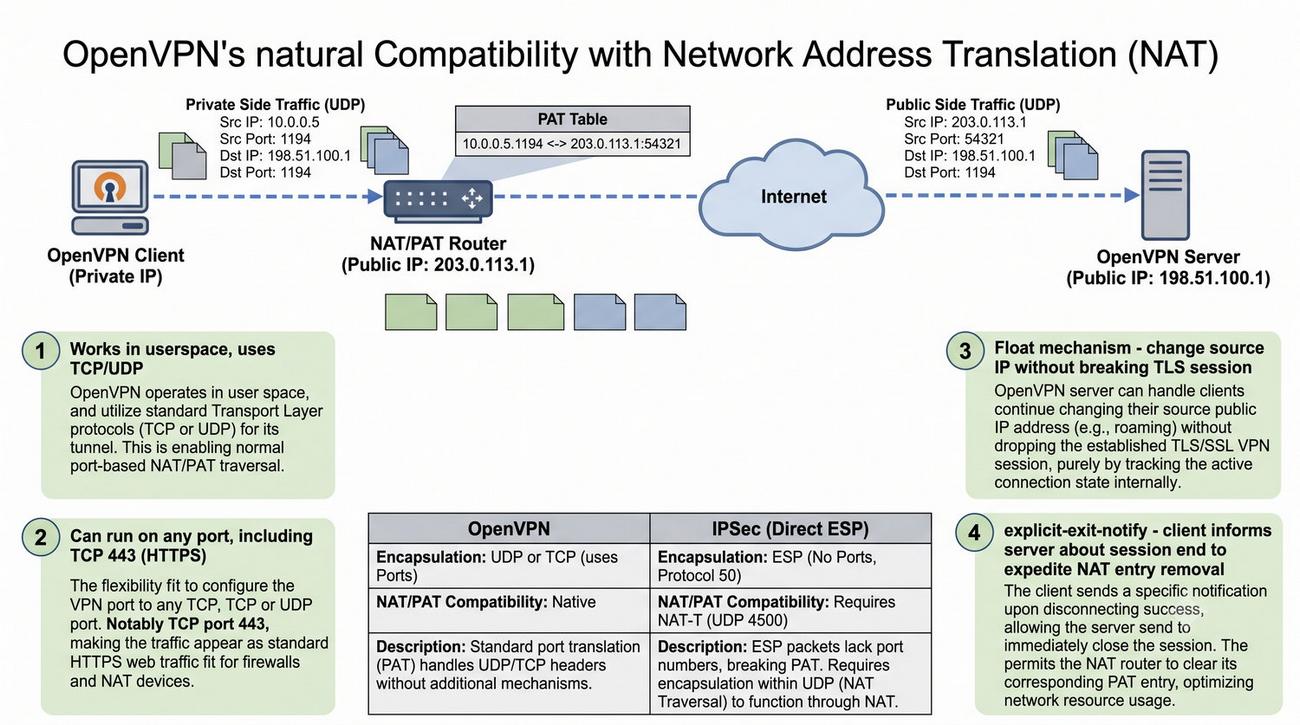

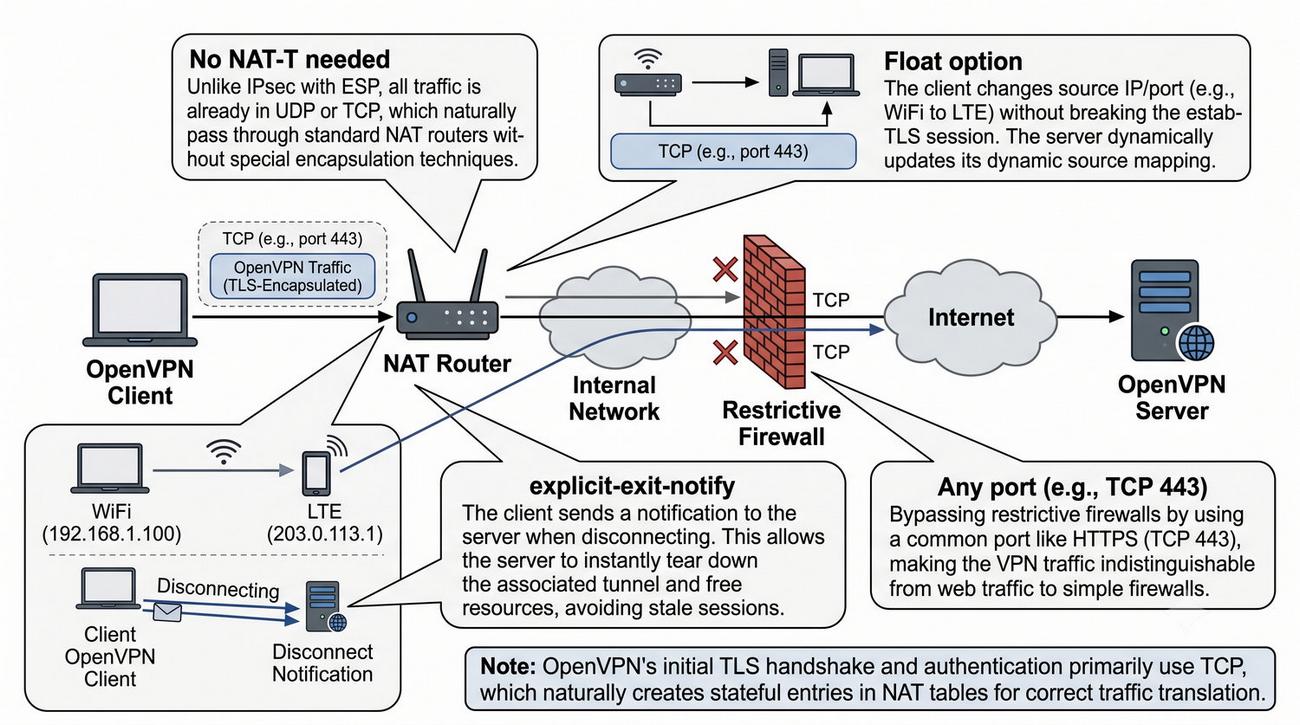

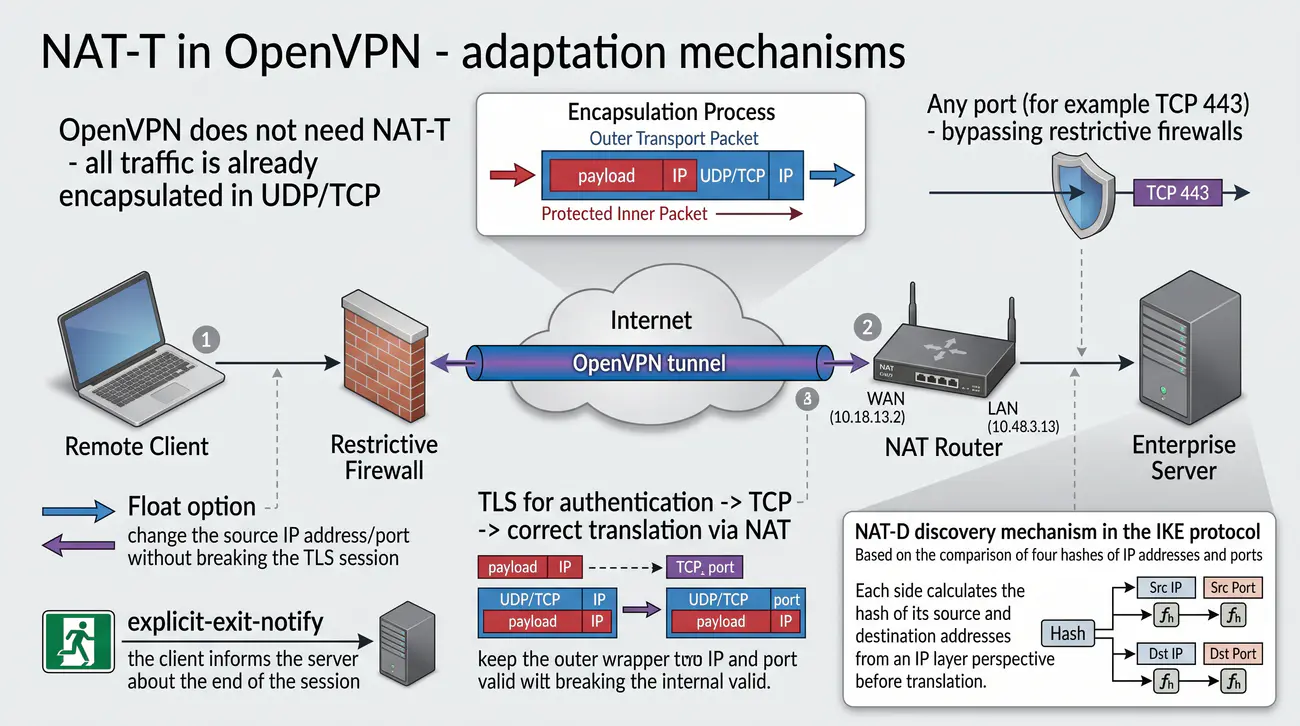

Protokół OpenVPN reprezentuje odmienne podejście do problematyki interoperacyjności z translatorami sieciowymi, całkowicie rezygnując z konieczności stosowania skomplikowanych protokołów pośredniczących typu NAT-T. Ponieważ OpenVPN od początku swojego istnienia bazuje na architekturze transportowej UDP lub TCP, problem braku portów w ogóle w nim nie występuje. Każdy pakiet generowany przez stację roboczą jest poprawnym datagramem warstwy czwartej.

W środowiskach ze zmienną translacją adresów kluczową rolę odgrywa wbudowany mechanizm adaptacyjny sterowany dyrektywą float. W standardowej konfiguracji serwer VPN wiąże sesję klienta z początkowym adresem IP i portem odnotowanym podczas negocjacji TLS. Gdy klient przechodzi za inny translator NAT lub jego router domowy zmieni alokację portu, kolejne pakiety przychodzą z innego gniazda sieciowego. Funkcja float sprawia, że serwer po weryfikacji podpisu pakietu automatycznie aktualizuje adres docelowy w pamięci.

Kolejnym ważnym elementem optymalizacyjnym jest dyrektywa explicit-exit-notify. W standardowych protokołach tunelowania bezstanowego nagłe wyłączenie komputera klienta pozostawia aktywny wpis w tablicy serwera aż do wygaśnięcia długiego licznika bezczynności (keepalive timeout). Włączenie opcji explicit-exit-notify powoduje, że klient w momencie zamykania połączenia wysyła serię komunikatów kontrolnych informujących serwer o natychmiastowym zwolnieniu zasobów i wyczyszczeniu tablic stanów.

Dużą elastyczność w omijaniu restrykcyjnych zapór ogniowych zapewnia również możliwość zestawienia tunelu w protokole TCP na standardowym porcie 443 (HTTPS). Zaawansowane zapory korporacyjne wykonujące inspekcję translacji portów często blokują cały nietypowy ruch wychodzący UDP. OpenVPN potrafi zamaskować swój strumień kryptograficzny wewnątrz sesji TCP 443, umożliwiając pracownikowi nawiązanie łączności z siecią firmową z dowolnego miejsca na świecie.

Źródła i dokumentacja techniczna: Portal społeczności OpenVPN Community Resources.

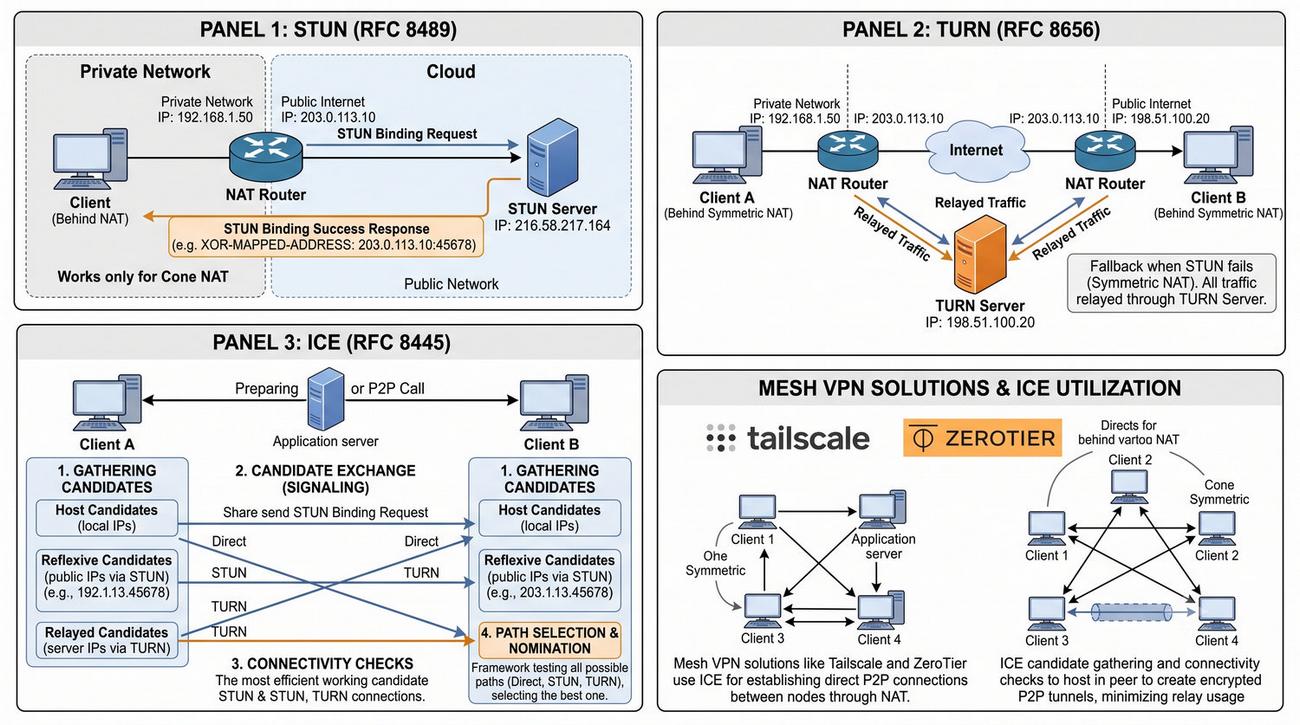

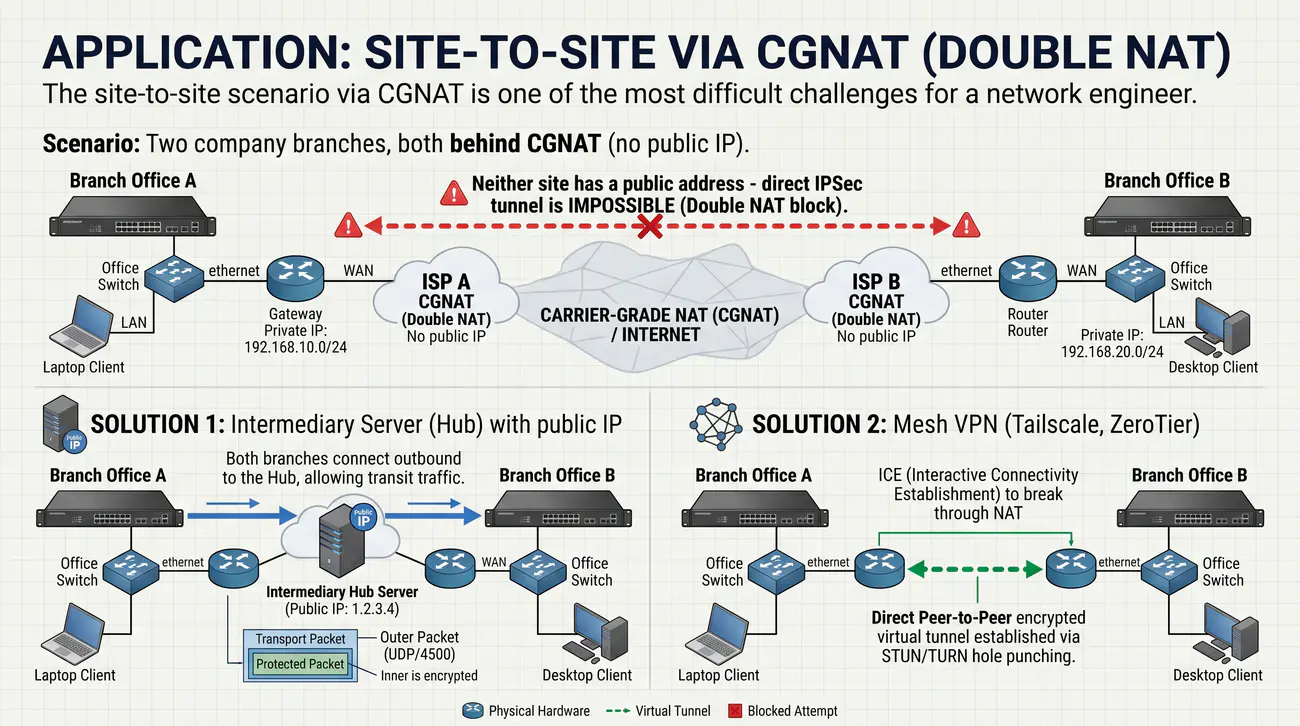

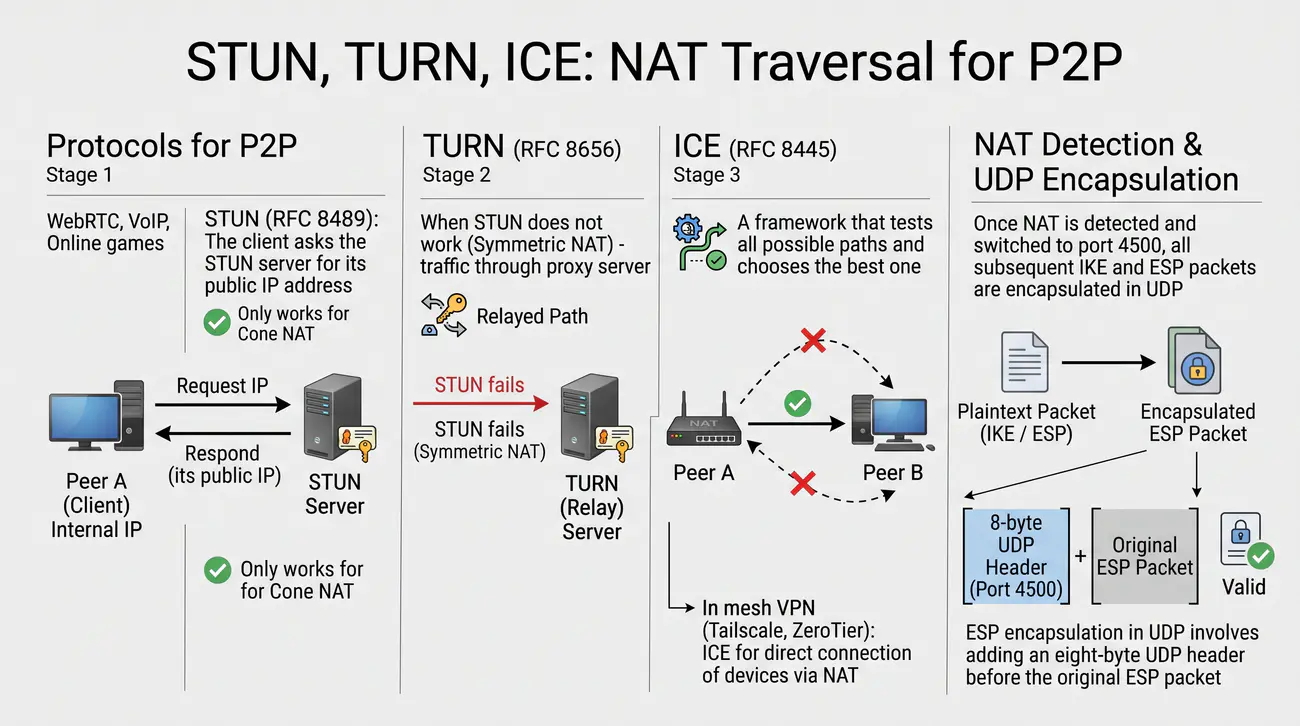

Wraz z dynamicznym rozwojem systemów komunikacji bezpośredniej (Peer-to-Peer), technologii WebRTC oraz nowoczesnych sieci kratowych nowej generacji (takich jak Tailscale czy ZeroTier), tradycyjne mechanizmy NAT-T oparte na stałym serwerze centralnym okazały się niewystarczające. W architekturach rozproszonych celem inżynierów jest bezpośrednie połączenie dwóch węzłów, z których każdy może znajdować się za odrębnym, restrykcyjnym translatorem adresów.

Pierwszym filarem tej architektury jest protokół STUN (Session Traversal Utilities for NAT, RFC 8489). Klient wysyła zapytanie ze swojego prywatnego gniazda sieciowego do publicznego serwera STUN. Serwer w odpowiedzi odsyła pakiet zawierający publiczny adres IP oraz port, z którego pakiet faktycznie dotarł do serwera (tzw. adres refleksyjny). Dzięki temu klient dowiaduje się, jak jest widziany z zewnątrz i może określić typ napotkanego translatora (Cone vs Symmetric).

Jeśli oba węzły znajdują się za translatorami typu Cone, możliwe jest wykonanie procedury przebijania zapory (UDP Hole Punching). Obie stacje wysyłają do siebie pakiety UDP w tym samym czasie, co powoduje utworzenie symetrycznych wpisów w tablicach translacji obu routerów brzegowych i pozwala na ustanowienie bezpośredniego tunelu. Jeśli jednak co najmniej jeden z węzłów znajduje się za translatorem symetrycznym (Symmetric NAT), technika Hole Punching zawodzi, ponieważ router generuje inny port dla każdego celu.

W takiej sytuacji do gry wkracza protokół TURN (Traversal Using Relays around NAT, RFC 8656). Węzeł autoryzuje się na zewnętrznym serwerze przekaźnikowym TURN posiadającym publiczny adres IP, który przejmuje rolę bramy pośredniczącej i przekazuje pakiety pomiędzy partnerami. Całym procesem zarządza nadrzędny mechanizm ICE (RFC 8445), który generuje listę wszystkich możliwych kandydatów połączeniowych (kandydaci lokalni, refleksyjni STUN oraz przekaźnikowi TURN), testuje je równolegle i wybiera najszybszą działającą ścieżkę.

Źródła i dokumentacja techniczna: Oficjalny portal WebRTC: Getting Started Overview.

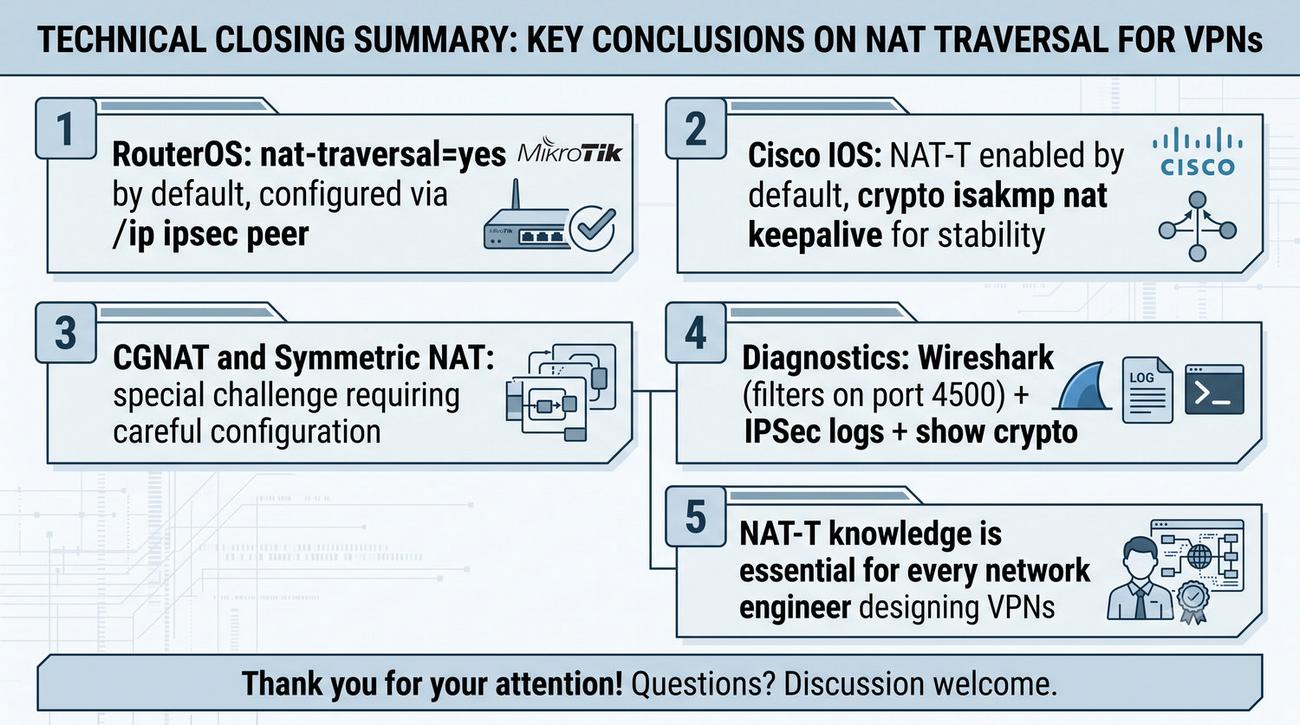

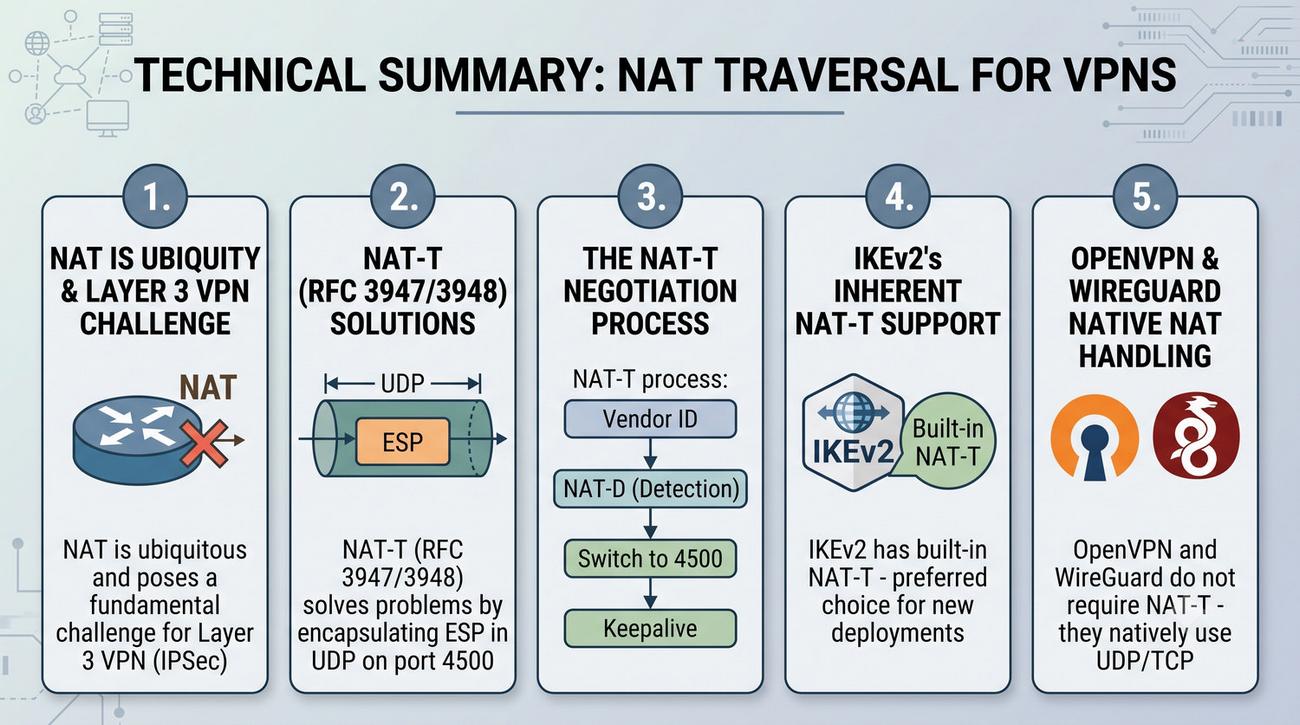

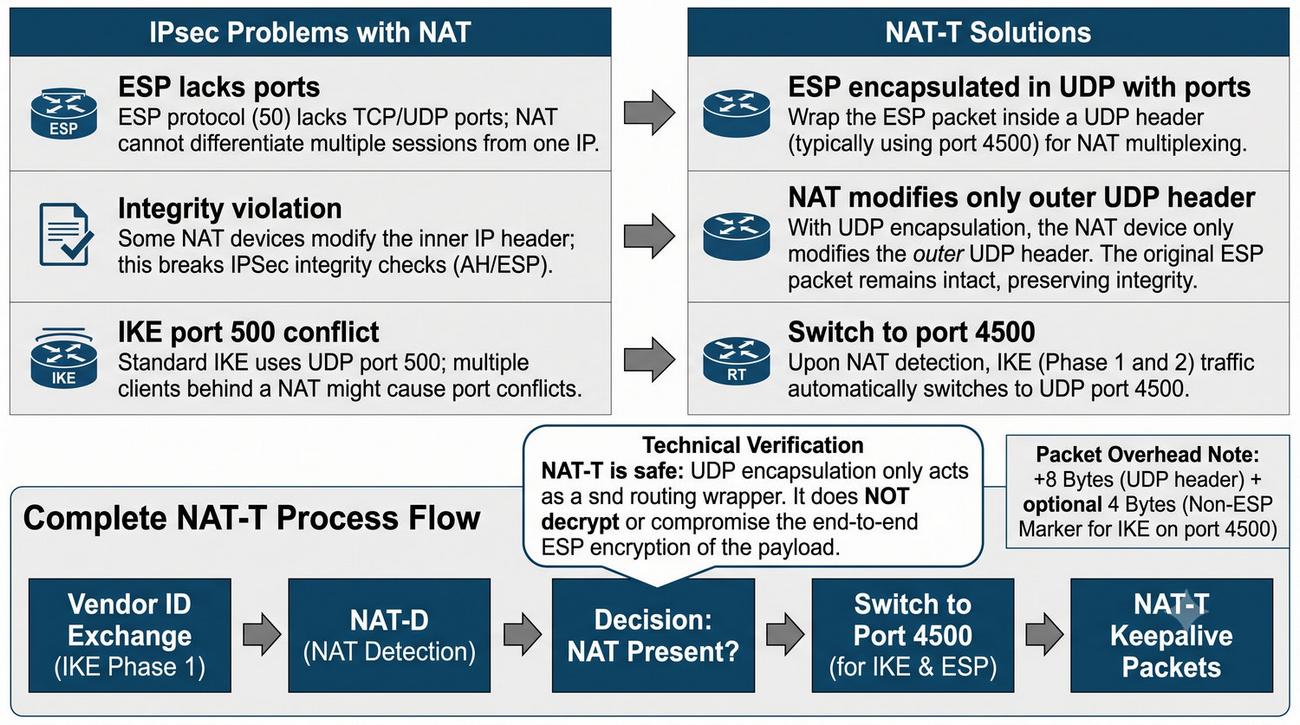

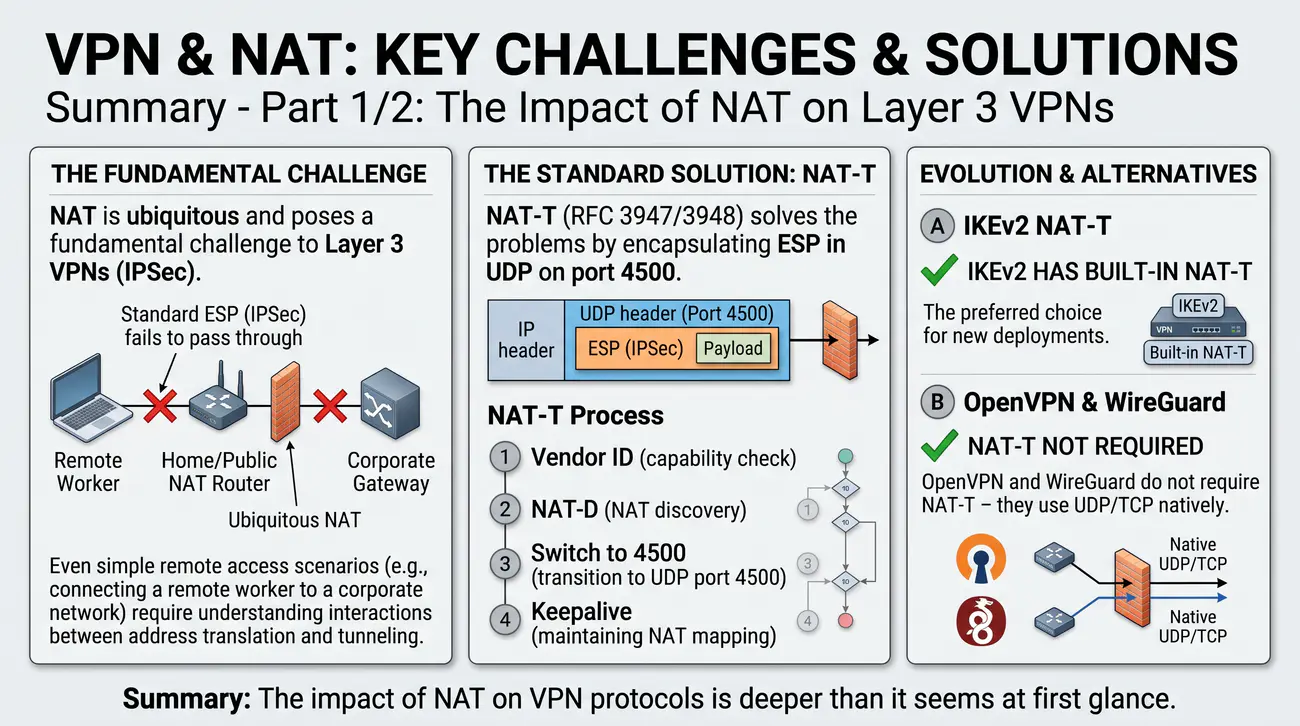

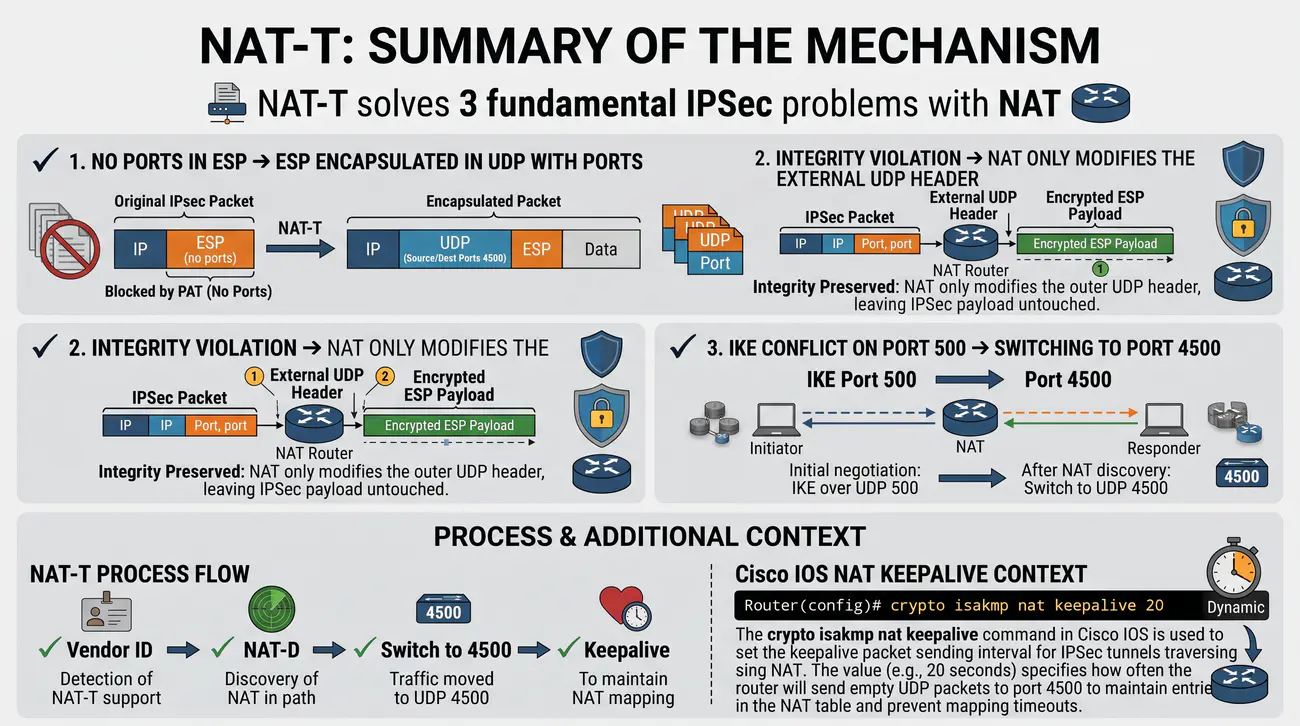

Podsumowując teoretyczne fundamenty technologii NAT Traversal, należy podkreślić, że standard ten w sposób kompleksowy i bezkompromisowy rozwiązuje wszystkie trzy kardynalne problemy stosu IPsec w środowiskach translacji adresów. Po pierwsze, enkapsulacja pakietu ESP wewnątrz nagłówka UDP nadaje mu pełnoprawne porty warstwy czwartej, co przywraca translatorom PAT zdolność do precyzyjnej multipleksacji setek niezależnych klientów na pojedynczym adresie publicznym.

Po drugie, wyeliminowanie protokołu AH na rzecz protokołu ESP operującego w warstwie UDP sprawia, że modyfikacje adresów i portów dokonywane przez routery brzegowe dotyczą wyłącznie zewnętrznego nagłówka transportowego. Kryptograficzna zawartość tunelu, jego integralność oraz unikalne parametry sesji pozostają całkowicie nienaruszone, co eliminuje problem unieważniania sum kontrolnych ICV oraz pseudonagłówków warstwy czwartej.

Po trzecie, standaryzacja migracji sesji na dedykowany port UDP 4500 oraz wprowadzenie 4-bajtowego znacznika Non-ESP Marker pozwoliło na eleganckie rozdzielenie strumieni zarządzania kluczami (IKE) od strumieni danych użytkownika (ESP). Pozwala to na uniknięcie konfliktów portowych na tradycyjnym porcie UDP 500 w sytuacjach, gdy wielu pracowników z tej samej filii firmy łączy się równolegle z tą samą centralną bramą VPN.

Kosztem wprowadzenia technologii NAT-T jest niewielki narzut transmisyjny (od kilkunastu do kilkudziesięciu bajtów na pakiet) oraz konieczność generowania cyklicznych pakietów podtrzymujących NAT Keepalive. W zamian inżynierowie sieciowi otrzymują stabilne, bardzo niezawodne i w pełni standaryzowane rozwiązanie, które stanowi fundament współczesnych korporacyjnych wdrożeń IPsec w systemach RouterOS, Cisco IOS, Linux oraz stacjach klienckich Windows i macOS.

Źródła i dokumentacja techniczna: Strefa Wiedzy Netia: Triada CIA w teleinformatyce.

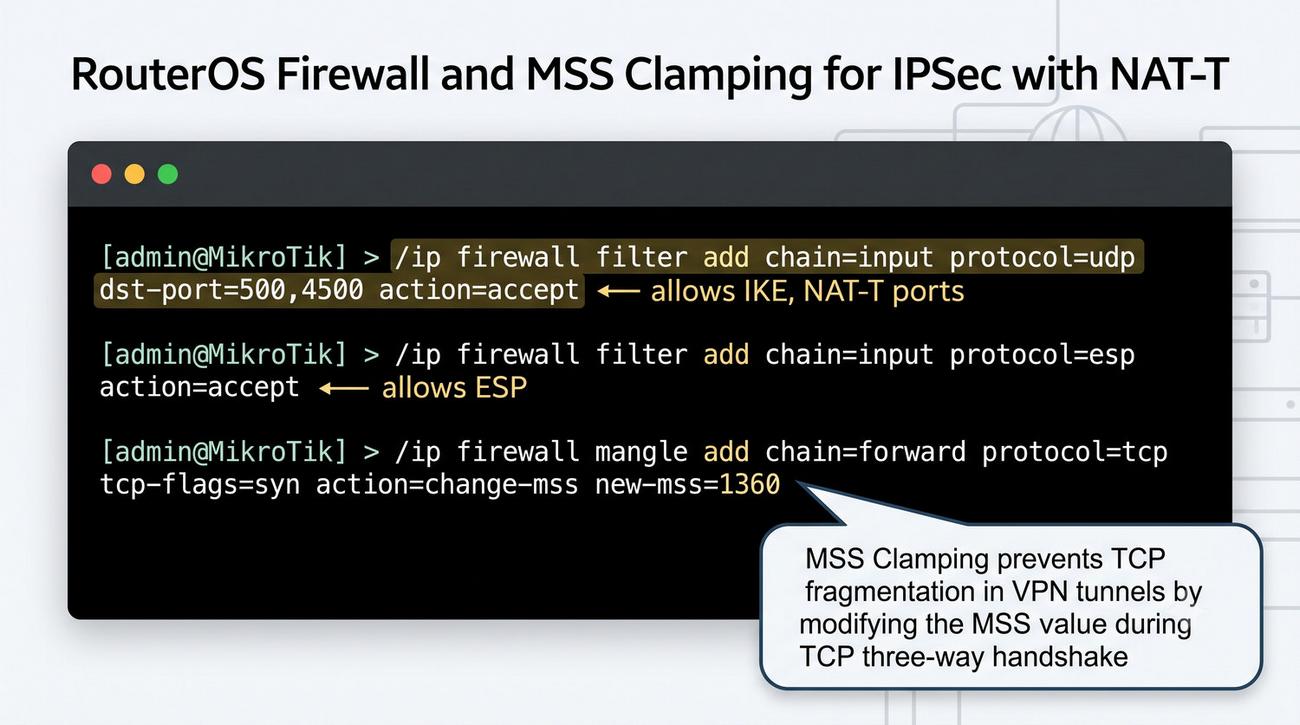

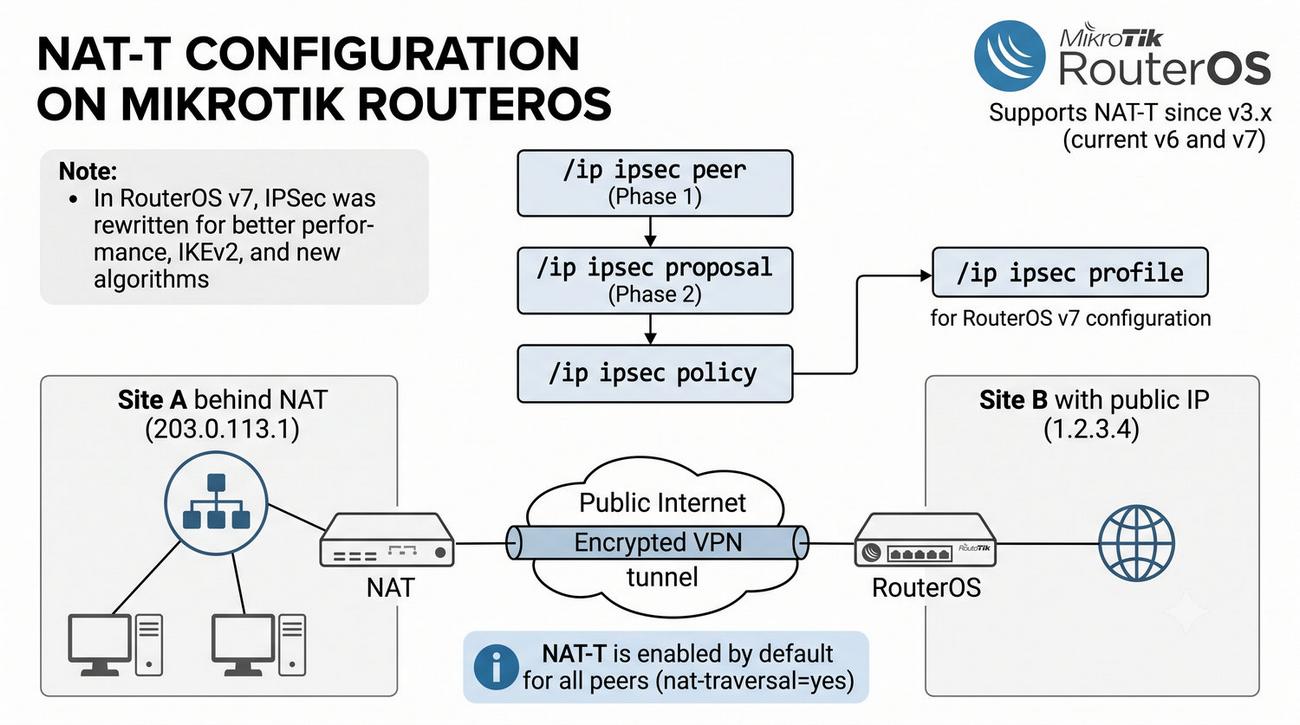

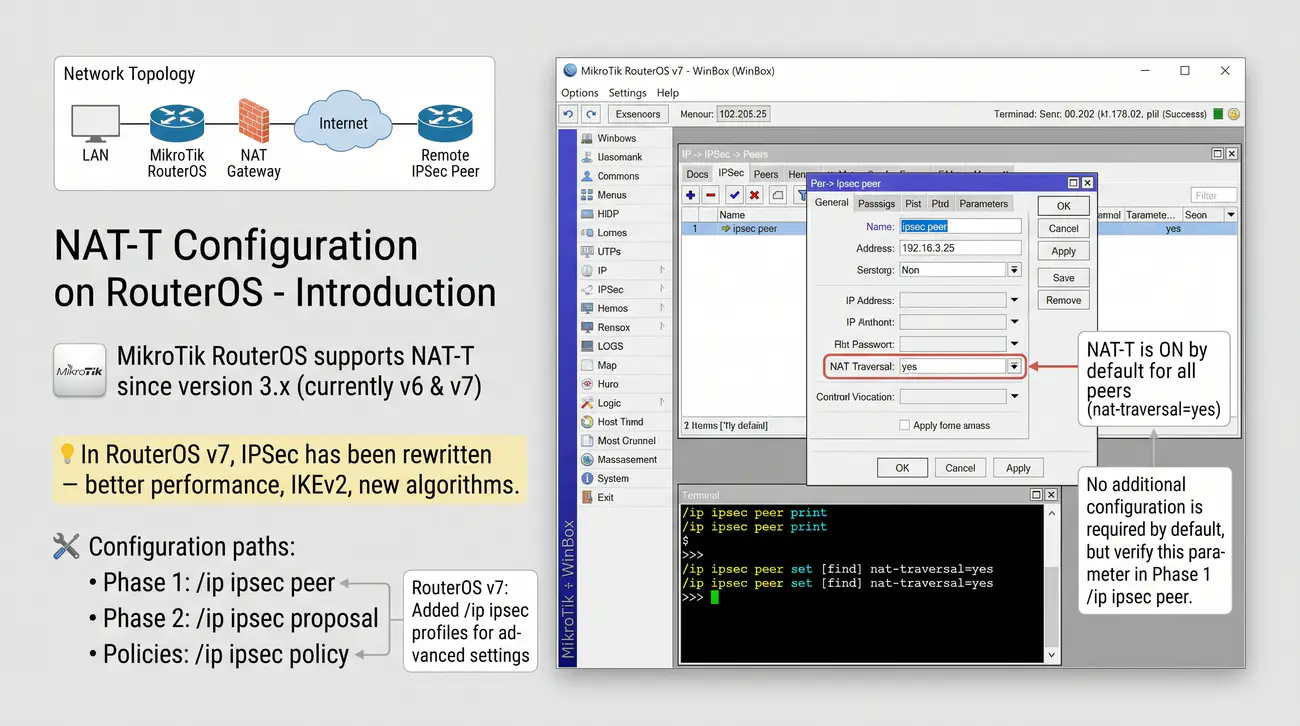

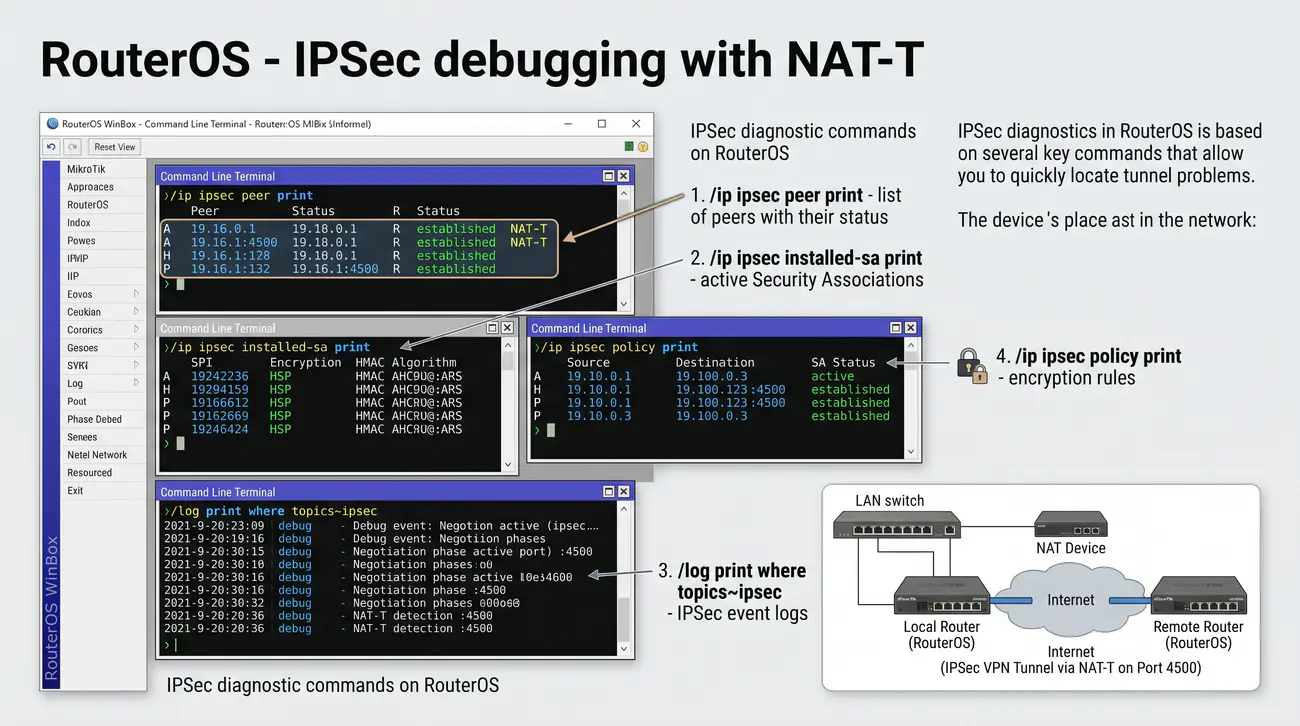

System operacyjny MikroTik RouterOS stanowi jedną z najpowszechniej stosowanych platform w segmencie zaawansowanych urządzeń sieciowych klasy średniej i operatorskiej. Obsługa technologii NAT Traversal w RouterOS jest obecna od wczesnych wersji gałęzi 3.x, jednak wraz z wydaniem wersji RouterOS v7 podsystem kryptograficzny IPsec przeszedł gruntowną modernizację architektoniczną w celu poprawy wydajności wielordzeniowej i rozszerzenia zgodności ze standardami IETF.

W starszej wersji RouterOS v6 parametry Fazy 1 były bezpośrednio powiązane z wpisem peera w menu /ip ipsec peer, gdzie definiowano zarówno adres zdalny, jak i algorytmy oraz parametr nat-traversal=yes. W systemie RouterOS v7 wprowadzono czytelną separację ról: parametry kryptograficzne Fazy 1 oraz mechanizmy adaptacyjne przeniesiono do niezależnego menu /ip ipsec profile, natomiast w menu /ip ipsec peer wskazuje się jedynie adres zdalny, tryb wymiany (IKEv1, IKEv2) oraz przypisany profil.

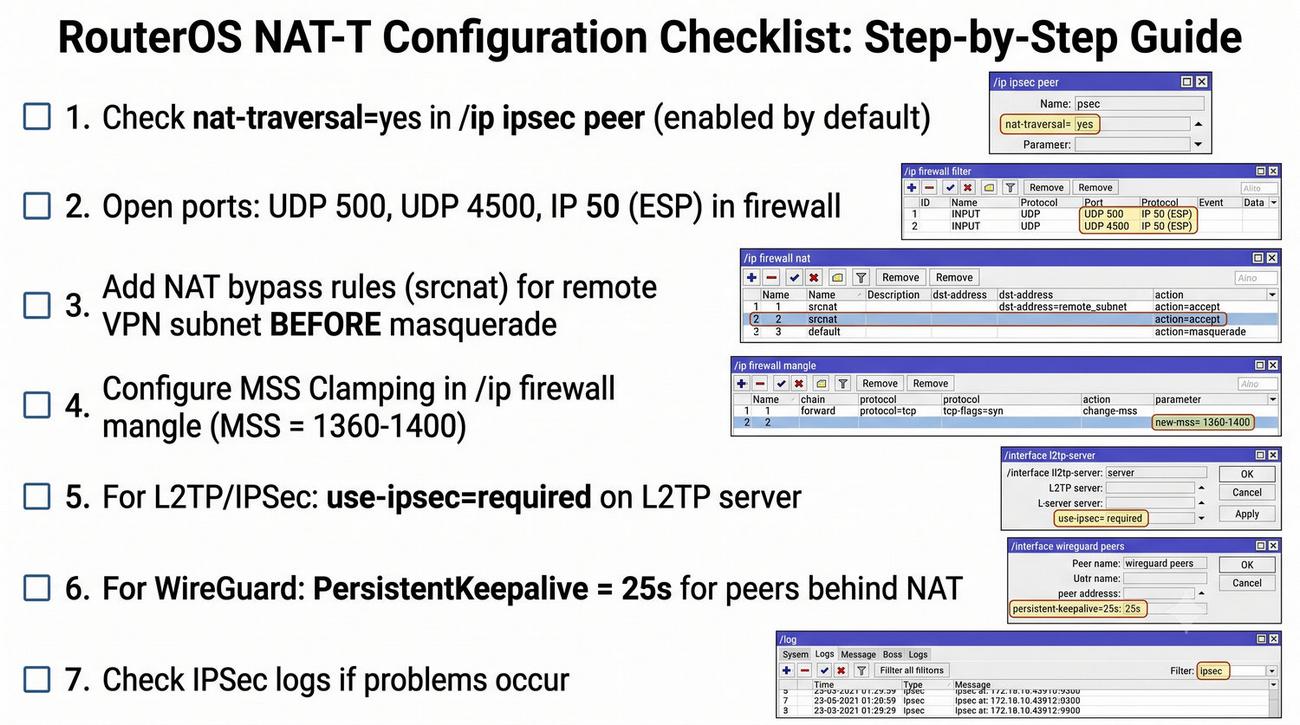

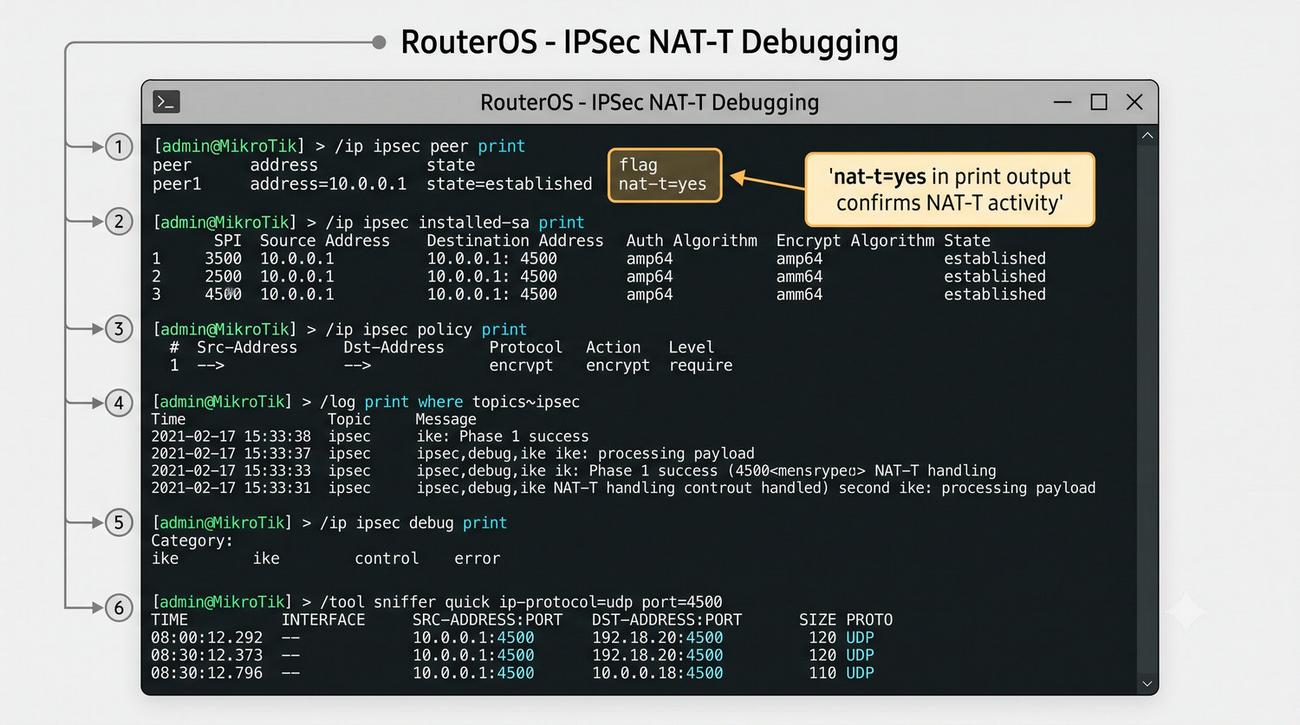

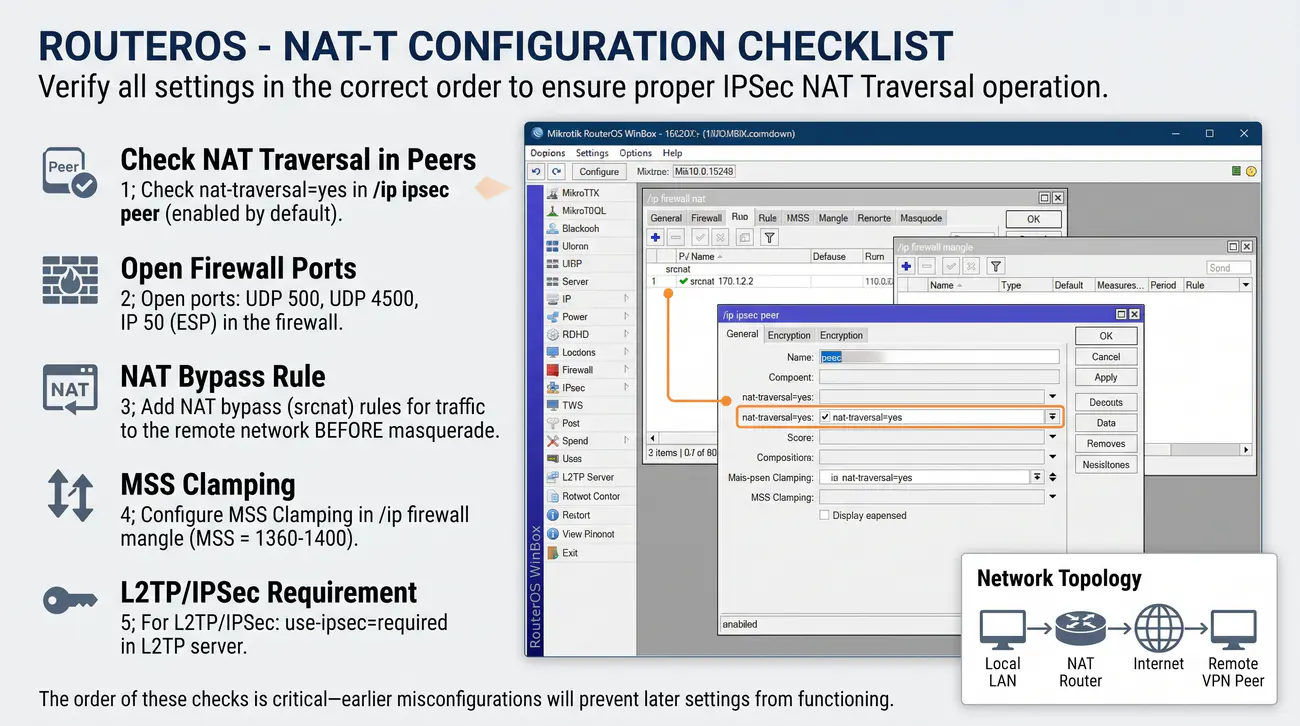

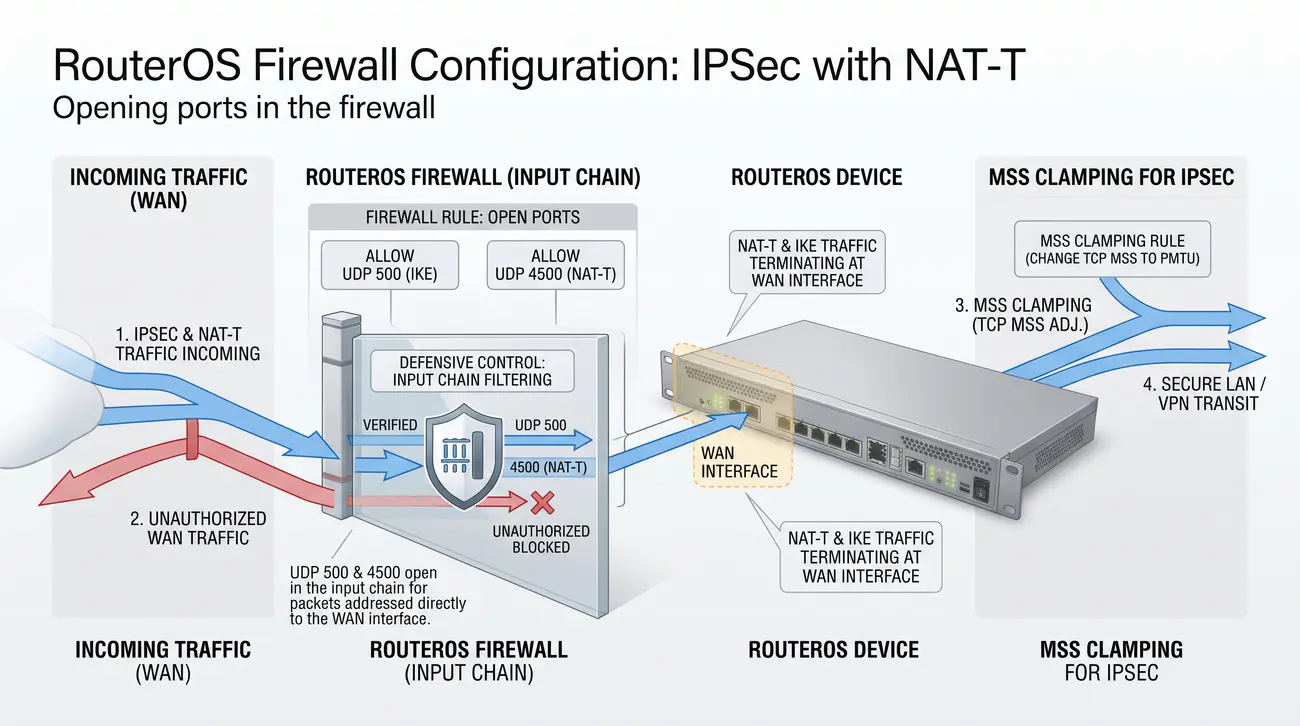

W systemie RouterOS obsługa NAT Traversal jest domyślnie aktywna (wartość nat-traversal=yes w profilu domyślnym). Oznacza to, że router podczas każdej negocjacji IKE automatycznie dołącza ładunki detekcyjne NAT-D i w razie wykrycia translatora natychmiast przełącza strumień na port UDP 4500 bez konieczności ręcznej ingerencji administratora.

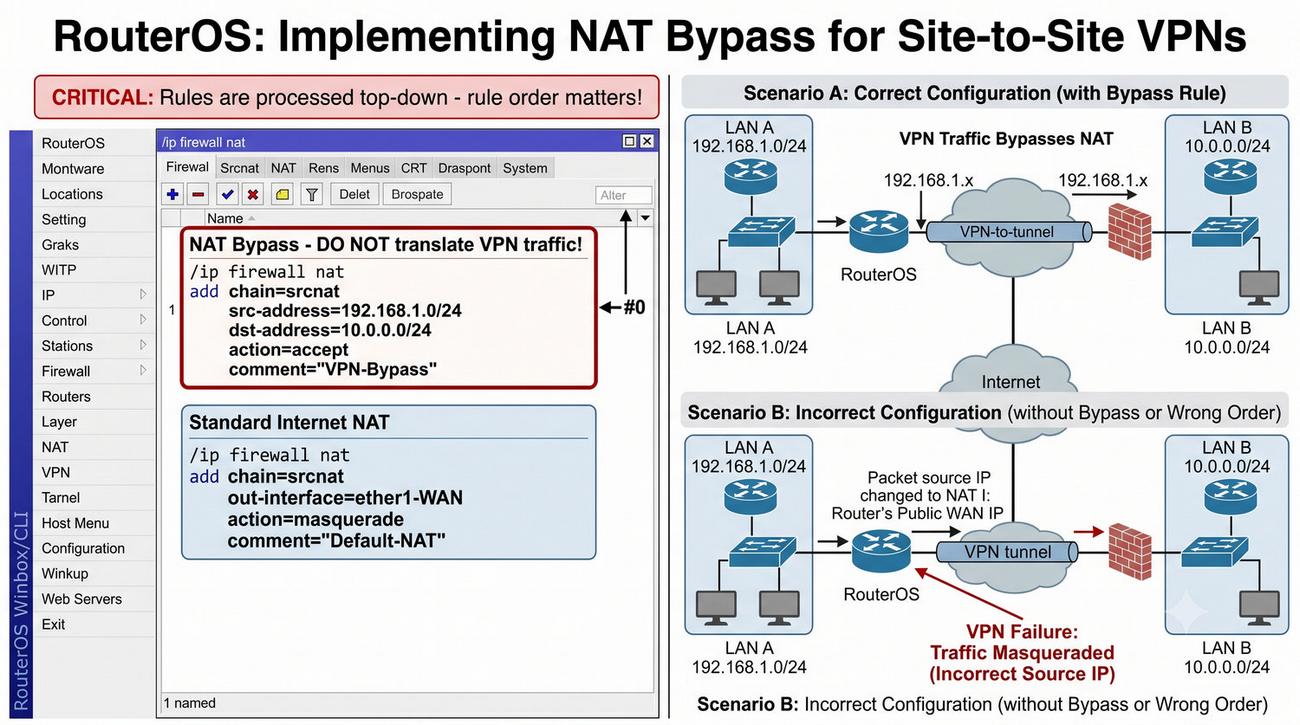

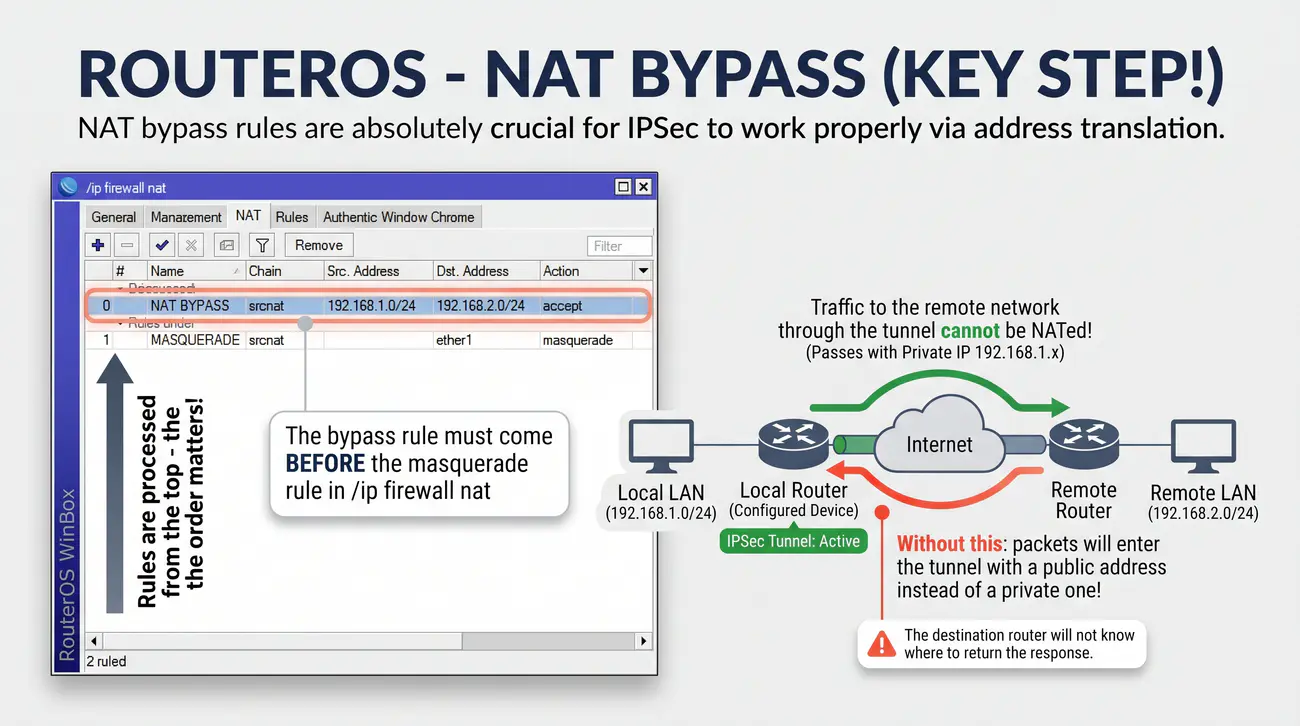

Klasyczny scenariusz wdrożeniowy w laboratoriach sieciowych obejmuje połączenie routera Site A (ukrytego w sieci prywatnej za adresem WAN 203.0.113.1) z routerem centralnym Site B, który dysponuje bezpośrednim publicznym adresem IP (np. 1.2.3.4). Prawidłowa konfiguracja wymaga skoordynowania parametrów Fazy 1 (Profile i Peer), Fazy 2 (Proposal i Policy), reguł wykluczenia translacji NAT oraz polityk zapory sieciowej.

Źródła i dokumentacja techniczna: Oficjalny portal dokumentacji MikroTik Docs.

Prawidłowe wdrożenie Fazy 1 protokołu IKE w systemie RouterOS v7 wymaga ścisłego zachowania hierarchii konfiguracyjnej. Pierwszym krokiem inżynierskim jest utworzenie dedykowanego profilu Fazy 1, w którym określamy dozwolone algorytmy szyfrujące, funkcje skrótu, grupy wymiany kluczy Diffie-Hellmana oraz explicite potwierdzamy aktywność mechanizmu NAT Traversal.

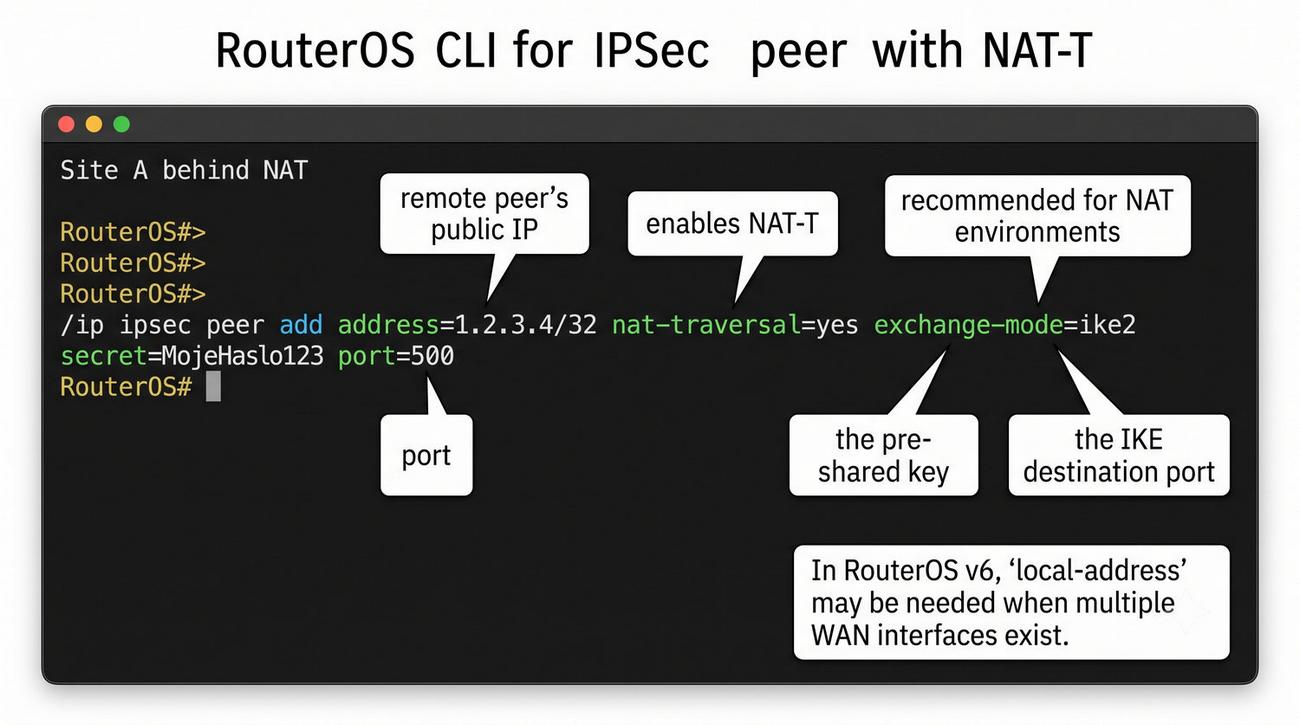

Wiersz poleceń dla konfiguracji profilu na routerze Site A (stacja za translatorem) przyjmuje postać: /ip ipsec profile add name=prof-natt enc-algorithm=aes-256,aes-128 hash-algorithm=sha256 dh-group=modp2048,ecp256 nat-traversal=yes proposal-check=strict. Wskazanie parametru nat-traversal=yes gwarantuje wygenerowanie i analizę ładunków NAT-D podczas inicjowania połączenia.

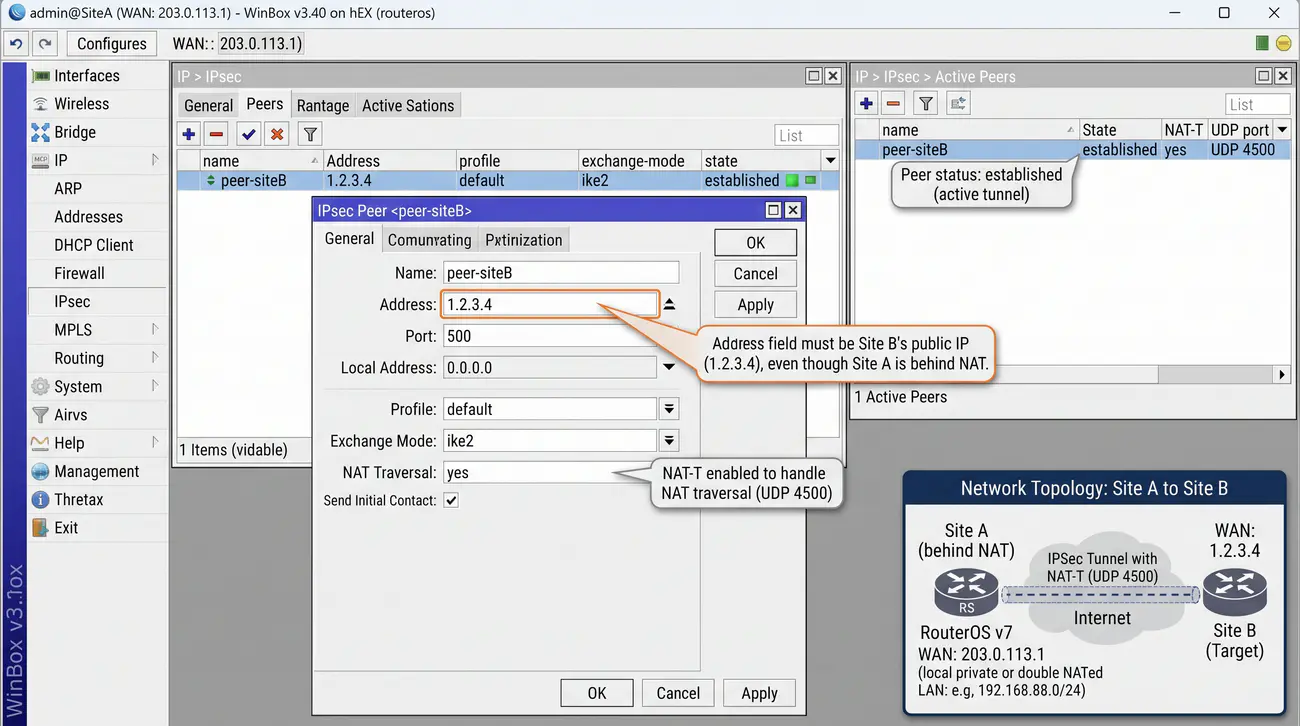

W drugim kroku konfigurujemy właściwy wpis peera, wiążąc utworzony profil ze statycznym adresem publicznym centrali: /ip ipsec peer add name=peer-centrala address=1.2.3.4/32 profile=prof-natt exchange-mode=ike2 comment="Połączenie IPsec z NAT-T do centrali". Wybór trybu exchange-mode=ike2 jest zdecydowanie zalecany ze względu na natywną stabilność procedur detekcji translatora w standardzie IKEv2.

Po stronie routera centralnego Site B (posiadającego publiczny adres IP) wpis peera musi być przygotowany na obsługę klienta o nieznanym z góry adresie publicznym (dynamiczny adres po translacji PAT u dostawcy). W tym celu na serwerze konfiguruje się peera z adresem wieloznacznym address=0.0.0.0/0 lub korzysta z mechanizmu dynamicznych tożsamości, co pozwala na bezproblemowe przyjmowanie żądań przychodzących na porcie UDP 4500.

Źródła i dokumentacja techniczna: Dokumentacja MikroTik RouterOS: Konfiguracja IPsec Peers.

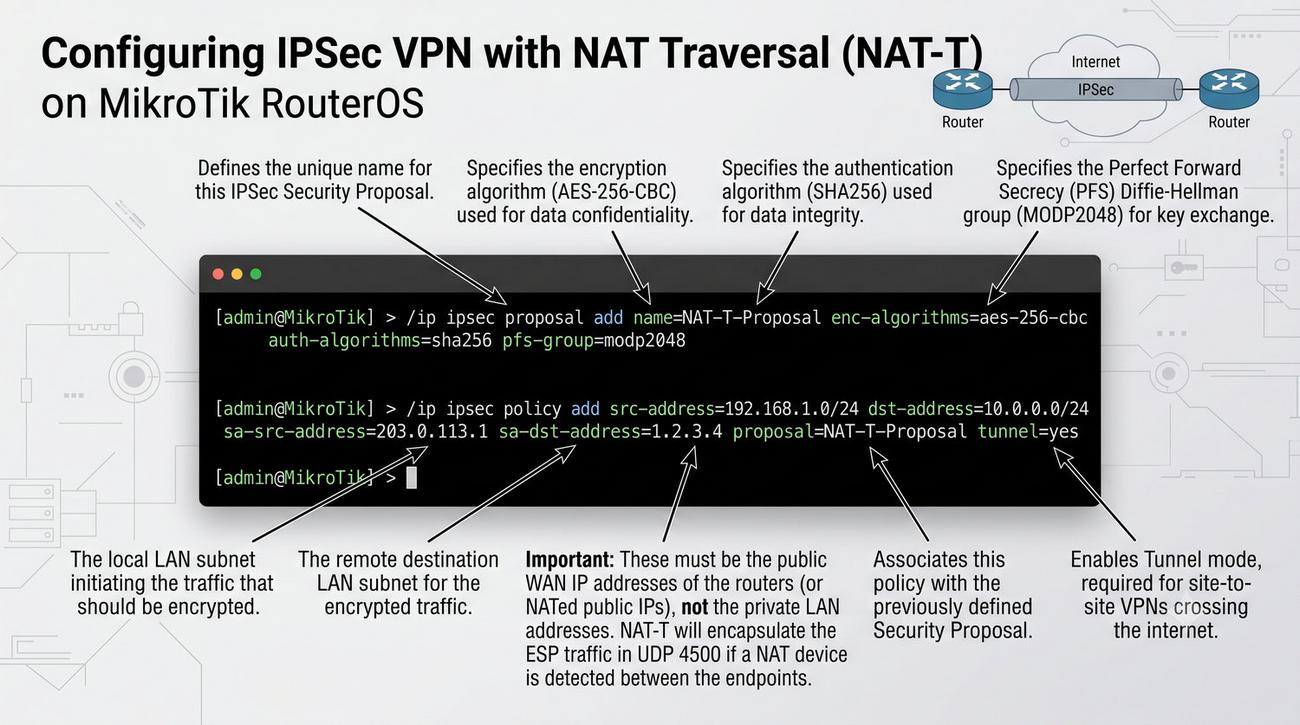

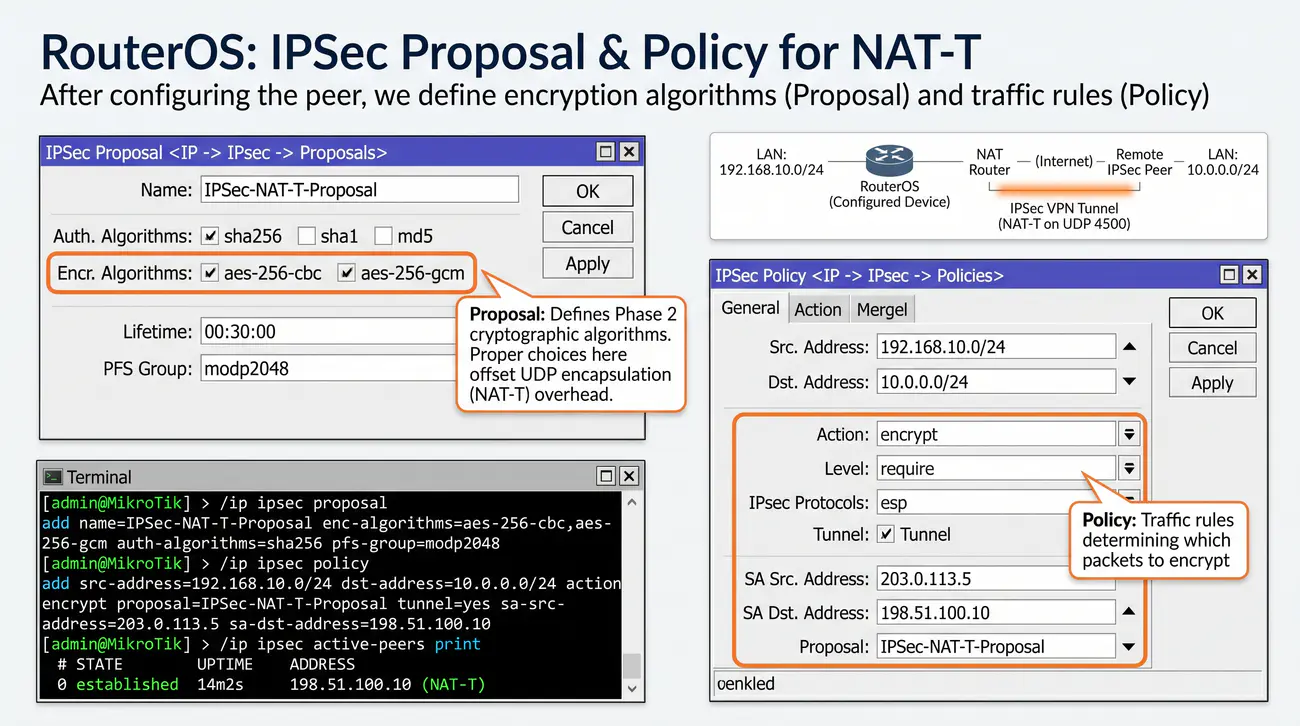

Po pomyślnym uzgodnieniu parametrów Fazy 1 router przystępuje do negocjacji Fazy 2, odpowiedzialnej za utworzenie właściwych skojarzeń bezpieczeństwa dla danych użytkownika (IPsec SA). W systemie RouterOS parametry kryptograficzne Fazy 2 konfiguruje się w menu /ip ipsec proposal, gdzie wskazuje się algorytmy szyfrowania ESP, algorytmy uwierzytelniania oraz opcjonalne grupy Perfect Forward Secrecy (PFS).

Przykładowe polecenie definiujące nowoczesny proposal z użyciem algorytmu AEAD przyjmuje postać: /ip ipsec proposal add name=prop-natt auth-algorithms="" enc-algorithms=aes-256-gcm,aes-128-gcm pfs-group=modp2048 comment="Proposal AEAD dla tunelu z NAT-T". Zastosowanie szyfrów z rodziny GCM eliminuje konieczność definiowania odrębnego algorytmu autoryzacji, zapewniając najwyższą wydajność obliczeniową.

Kolejnym, fundamentalnym elementem jest zdefiniowanie polityki ruchu w menu /ip ipsec policy. Polityka określa tzw. selektory ruchu (Traffic Selectors), czyli zakresy adresacji sieci lokalnych, które mają być bezpiecznie tunelowane. Na routerze Site A (sieć lokalna 192.168.10.0/24) łączącym się z siecią centrali Site B (192.168.20.0/24) polecenie konfigurujące politykę ma postać: /ip ipsec policy add peer=peer-centrala src-address=192.168.10.0/24 dst-address=192.168.20.0/24 tunnel=yes proposal=prop-natt action=encrypt.

Kluczowym parametrem w powyższym poleceniu jest tunnel=yes. Wymusza on na stosie IPsec pracę w trybie tunelowym, w którym oryginalne pakiety z prywatnymi adresami LAN zostają w całości zaszyfrowane i zapakowane w zewnętrzny pakiet IP, który dzięki technologii NAT-T zostanie automatycznie obudowany nagłówkiem UDP 4500. Zapewnia to całkowitą izolację prywatnych podsieci LAN od urządzeń translacyjnych w sieci WAN.

Źródła i dokumentacja techniczna: Dokumentacja MikroTik RouterOS: Polityki IPsec.

W architekturze przetwarzania pakietów systemu MikroTik RouterOS (Packet Flow Diagram) reguły translacji adresów w tabeli NAT zapory sieciowej (/ip firewall nat) są ewaluowane przed procesem dopasowywania pakietów do polityk szyfrowania IPsec. Oznacza to, że jeśli pakiet generowany w sieci LAN zostanie najpierw poddany standardowej maskaradzie WAN, jego prywatny adres źródłowy zostanie nieodwracalnie zastąpiony adresem publicznym routera.

W konsekwencji, gdy pakiet opuszcza proces translacji NAT i trafia do silnika IPsec, selektory polityki zdefiniowane dla podsieci prywatnych (np. src-address=192.168.10.0/24 dst-address=192.168.20.0/24) nie zostaną dopasowane, ponieważ adres źródłowy pakietu wynosi już np. 203.0.113.1. W efekcie pakiet zamiast trafić do zaszyfrowanego tunelu VPN, zostaje wysłany w postaci jawnej do publicznego Internetu, gdzie jest natychmiast odrzucany przez routery dostawcy.

Aby wyeliminować ten kardynalny błąd konfiguracyjny, konieczne jest wdrożenie techniki zwanej NAT Bypass. Polega ona na dodaniu reguły w łańcuchu srcnat z akcją accept dla ruchu pomiędzy sieciami VPN, która zatrzymuje dalsze przetwarzanie tabeli NAT i chroni oryginalne adresy IP stacji roboczych.

Wiersz poleceń dla reguły NAT Bypass w systemie RouterOS ma postać: /ip firewall nat add chain=srcnat action=accept src-address=192.168.10.0/24 dst-address=192.168.20.0/24 comment="NAT Bypass dla tunelu VPN Site-to-Site" place-before=0. Szczególnie ważny jest parametr place-before=0 - reguła wykluczająca musi obligatoryjnie znajdować się powyżej ogólnej reguły maskarady (action=masquerade out-interface=WAN), ponieważ reguły w tabeli NAT przetwarzane są ściśle sekwencyjnie od góry do dołu.

Źródła i dokumentacja techniczna: Dokumentacja MikroTik RouterOS: Source NAT i Bypass.

Prawidłowe funkcjonowanie tunelu IPsec wykorzystującego technologię NAT Traversal wymaga odpowiedniego skonfigurowania zapory sieciowej na styku z siecią publiczną. Koncentrator VPN oraz router kliencki muszą zezwalać na ruch kontrolny i dane na odpowiednich portach w łańcuchu wejściowym (chain=input). W przypadku wdrożenia technologii NAT-T niezbędne jest otwarcie portu UDP 500 (początkowa faza IKE) oraz portu UDP 4500 (faza właściwa NAT-T).

Kompletny zestaw reguł filtrujących dla łańcucha wejściowego na interfejsie WAN przyjmuje postać: /ip firewall filter add chain=input protocol=udp dst-port=500 in-interface=WAN action=accept comment="IPsec IKE" oraz /ip firewall filter add chain=input protocol=udp dst-port=4500 in-interface=WAN action=accept comment="IPsec NAT-T". W przypadku bezpośrednich połączeń bez NAT warto dodatkowo zezwolić na czysty protokół ESP: /ip firewall filter add chain=input protocol=ipsec-esp in-interface=WAN action=accept comment="IPsec ESP".

Drugim krytycznym elementem jest eliminacja problemów związanych z fragmentacją pakietów. Ze względu na dodatkowy narzut nagłówków UDP (8 B) oraz ESP (ok. 60-70 B) pakiety TCP o standardowym rozmiarze 1500 bajtów po zaszyfrowaniu przekraczają MTU łącza fizycznego. Jeśli aplikacja ustawiła flagę Don't Fragment (DF), pakiet zostanie nieodwracalnie odrzucony, co objawia się zjawiskiem 'zamrażania' transferu dużych plików lub niedostępnością stron WWW przez tunel.

Rozwiązaniem inżynierskim jest wymuszenie obniżenia parametru MSS bezpośrednio w tablicy Mangle routera. Reguła w systemie RouterOS ma postać: /ip firewall mangle add chain=forward protocol=tcp tcp-flags=syn tcp-mss=1381-65535 action=change-mss new-mss=1360 comment="MSS Clamping dla tunelu IPsec NAT-T". Wartość 1360 bajtów gwarantuje bezproblemowy tranzyt segmentów przez dowolne tunele enkapsulowane bez ryzyka fragmentacji.

Źródła i dokumentacja techniczna: Dokumentacja MikroTik RouterOS: Firewall Filter.

Wdrożenie serwera dostępu zdalnego z użyciem protokołu L2TP/IPsec w systemie MikroTik RouterOS stanowi jeden z najpopularniejszych sposobów obsługi pracowników mobilnych. Główną zaletą tego rozwiązania jest fakt, że natywni klienci VPN wbudowani w systemy operacyjne Microsoft Windows, Apple macOS/iOS oraz Google Android posiadają gotową, fabryczną obsługę tego protokołu, niewymagającą instalowania zewnętrznego oprogramowania firm trzecich.

W systemie RouterOS konfiguracja usługi została maksymalnie zoptymalizowana. Administrator nie musi ręcznie tworzyć dziesiątek statycznych polityk dla poszczególnych użytkowników. Wystarczy skonfigurować serwer L2TP z parametrem wymuszającym szyfrowanie: /interface l2tp-server server set enabled=yes use-ipsec=required ipsec-secret=SuperTajneHaslo123 default-profile=default-encryption.

Ustawienie kluczowego parametru use-ipsec=required instruuje router, że żadne nieszyfrowane połączenie L2TP nie zostanie zaakceptowane. W momencie, gdy klient zdalny (często pracujący z domu lub z hotelu za translatorem NAT) inicjuje połączenie, RouterOS automatycznie generuje dynamiczny wpis peera oraz dynamiczną politykę IPsec w trybie transportowym. Podsystem IKE automatycznie wykrywa obecność translatora NAT klienta i bezproblemowo przełącza sesję na port UDP 4500.

Dla prawidłowego funkcjonowania serwera w środowisku produkcyjnym niezbędne jest również utworzenie odpowiedniej puli adresowej IP (/ip pool) oraz profilu PPP (/ppp profile), który przydzieli stacjom klienckim adresację z wydzielonej podsieci, wskaże lokalne serwery DNS oraz opcjonalnie włączy mechanizm Proxy-ARP na mostku LAN, co pozwoli pracownikom na bezpośredni dostęp do zasobów sieci firmowej.

Źródła i dokumentacja techniczna: Oficjalny przewodnik MikroTik: L2TP i L2TP/IPsec.

Wraz z premierą systemu RouterOS v7 firma MikroTik zintegrowała w jądrze systemu natywną obsługę nowoczesnego protokołu WireGuard. Dzięki prostocie konfiguracji, minimalnemu kodowi źródłowemu oraz wykorzystaniu szybkiej kryptografii asymetrycznej Curve25519, WireGuard stał się atrakcyjną alternatywą dla tradycyjnych tuneli IPsec i OpenVPN, szczególnie w trudnych środowiskach sieciowych z translatorem NAT.

W systemie RouterOS konfiguracja sprowadza się do dwóch kroków: utworzenia wirtualnego interfejsu WireGuard oraz zdefiniowania wpisów partnerów komunikacyjnych (Peers). Polecenie tworzące interfejs ma postać: /interface wireguard add name=wg-centrala listen-port=51820 comment="Interfejs WireGuard VPN". Router automatycznie generuje dla interfejsu parę kluczy kryptograficznych (klucz prywatny i publiczny). Następnie przypisujemy do interfejsu adres logiczny IP.

Drugim krokiem jest skonfigurowanie peera. W sytuacji, gdy nasz router znajduje się za urządzeniem NAT i łączy się ze zdalną centralą o publicznym adresie IP 1.2.3.4, kluczowym elementem konfiguracji staje się parametr persistent-keepalive. Przykładowe polecenie CLI przyjmuje postać: /interface wireguard peers add interface=wg-centrala public-key="KluczPublicznyCentrali..." endpoint-address=1.2.3.4 endpoint-port=51820 allowed-address=192.168.20.0/24 persistent-keepalive=25s comment="Peer centralny z keepalive".

Wartość persistent-keepalive=25s jest krytyczna dla stabilności łącza. Wymusza ona na routerze klienckim wysyłanie małego pakietu UDP co dokładnie 25 sekund w okresach braku transferu danych. Zapobiega to usunięciu wpisu z tablicy translacji portów przez router domowy lub operatora LTE/5G, gwarantując, że centrala będzie mogła w każdej chwili przesłać pakiet do sieci lokalnej za klientem.

Źródła i dokumentacja techniczna: Dokumentacja MikroTik RouterOS: WireGuard.

Skuteczna diagnostyka problemów z zestawianiem i utrzymaniem tuneli IPsec w środowiskach z translatorem NAT wymaga biegłej znajomości dedykowanych poleceń diagnostycznych w systemie MikroTik RouterOS. Pierwszym krokiem inżyniera jest zbadanie stanu negocjacji Fazy 1 za pomocą polecenia /ip ipsec peer print oraz /ip ipsec active-peers print. W wyjściu konsoli należy zwrócić szczególną uwagę na kolumnę port: obecność wartości 4500 potwierdza, że faza detekcji wykryła translator i pomyślnie zmigrowała sesję z portu 500.

Drugim, precyzyjnym narzędziem weryfikacji jest inspekcja aktywnych skojarzeń bezpieczeństwa Fazy 2 za pomocą polecenia /ip ipsec installed-sa print. W szczegółowym widoku tego polecenia (dodając przełącznik detail) system raportuje parametr encap-protocol=udp oraz flagę nat-t=yes, co stanowi bezpośredni dowód na to, że pakiety ESP są poprawnie opakowywane w nagłówki UDP. Warto również obserwować liczniki bytes - ich stały wzrost dowodzi poprawnej wymiany danych.

W sytuacjach awaryjnych, gdy tunel nie może przejść Fazy 1 lub jest cyklicznie rozłączany, nieocenioną rolę odgrywa mechanizm szczegółowego logowania. Administrator może włączyć dedykowany filtr logów za pomocą polecenia: /system logging add topics=ipsec,!packet action=memory. Rejestrowane komunikaty pozwalają na prześledzenie każdego otrzymanego i wysłanego pakietu IKE, weryfikację skrótów NAT-D oraz identyfikację ewentualnych błędów deszyfracji czy niezgodności algorytmów.

Wreszcie, w celu ostatecznego potwierdzenia fizycznego przepływu pakietów przez sieć WAN warto skorzystać z wbudowanego analizatora pakietów: /tool sniffer quick ip-protocol=udp port=4500. Wyświetlane ramki pozwalają natychmiast stwierdzić, czy na interfejs publiczny docierają pakiety UDP 4500 od zdalnego peera oraz czy router generuje poprawne odpowiedzi.

Źródła i dokumentacja techniczna: Dokumentacja MikroTik RouterOS: Packet Sniffer.

Praktyka inżynierska dowodzi, że znakomita większość awarii połączeń VPN w środowiskach translacyjnych wynika z drobnych przeoczeń konfiguracyjnych. Aby wyeliminować ryzyko błędów ludzkich podczas instalacji produkcyjnej na platformie MikroTik RouterOS, inżynierowie powinni bezwzględnie stosować sformalizowaną, siedmiopunktową listę kontrolną wdrożenia.

Punkt pierwszy obejmuje weryfikację profilu kryptograficznego Fazy 1 (/ip ipsec profile) pod kątem włączenia parametru nat-traversal=yes oraz uzgodnienia jednolitych algorytmów z centralą. Punkt drugi to kontrola zapory ogniowej w łańcuchu input: otwarcie portów UDP 500 oraz UDP 4500 na interfejsie WAN z zachowaniem precyzyjnych filtrów adresowych.

Punkt trzeci - najczęściej pomijany przez początkujących administratorów - to bezwzględna weryfikacja kolejności reguł w tabeli NAT (/ip firewall nat). Reguła NAT Bypass (akceptująca ruch między prywatnymi podsieciami LAN) musi obligatoryjnie znajdować się przed regułą maskarady interfejsu WAN. Punkt czwarty wymaga zaimplementowania reguły obniżania segmentów TCP MSS Clamping w tabeli Mangle na poziomie 1360 bajtów, co zapobiega fragmentacji pakietów.

Punkty od piątego do siódmego obejmują aspekty usługowe i diagnostyczne: wymuszenie parametru use-ipsec=required na serwerze L2TP, zdefiniowanie parametru persistent-keepalive=25s dla klientów WireGuard oraz uruchomienie okresowego monitorowania logów systemowych pod kątem komunikatów o błędach renegocjacji kluczy.

Źródła i dokumentacja techniczna: Dokumentacja MikroTik RouterOS: Konfiguracja logów systemowych.

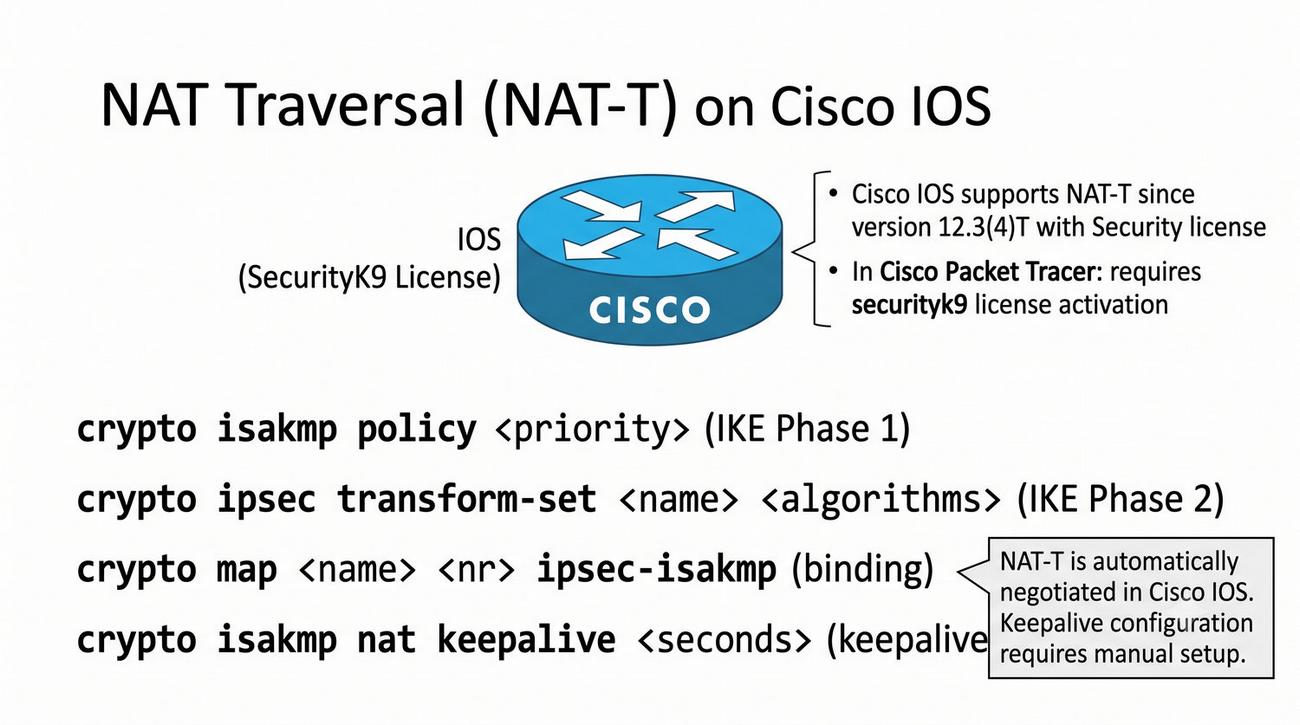

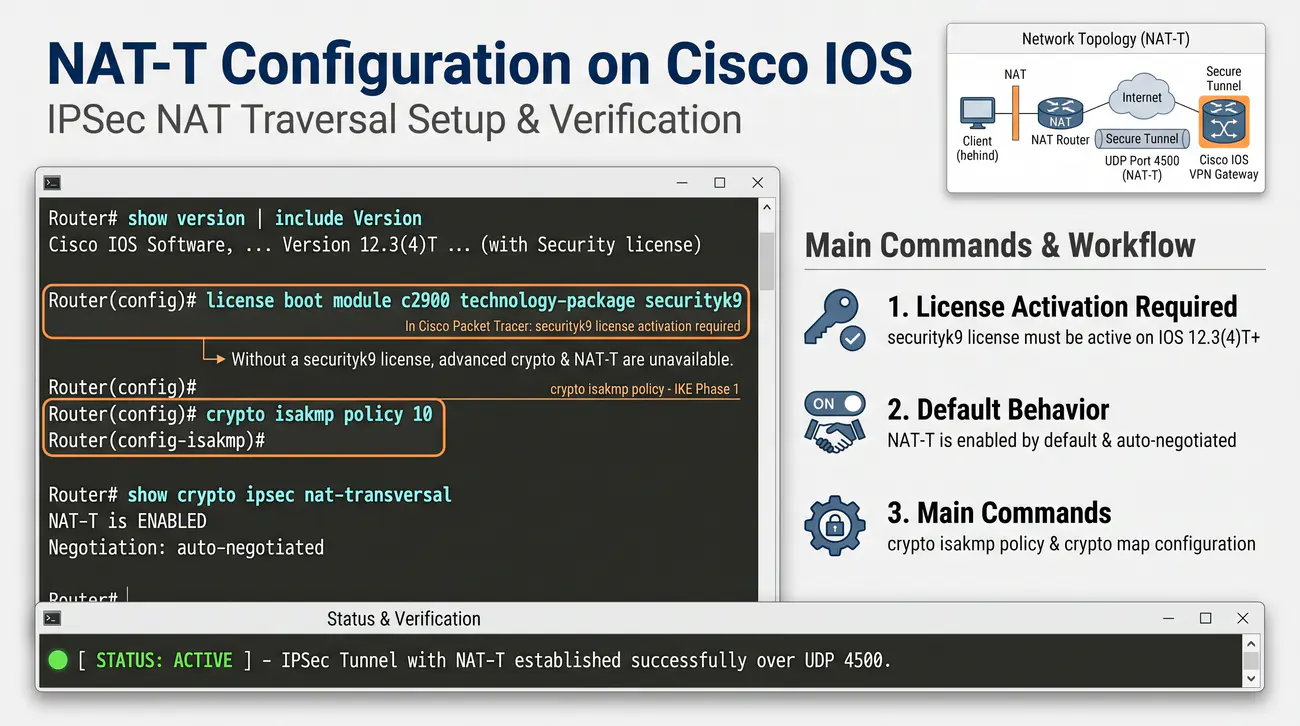

System operacyjny Cisco IOS (Internetwork Operating System) stanowi historyczny standard w dziedzinie budowy szkieletu korporacyjnych sieci rozległych. Obsługa technologii NAT Traversal została zintegrowana w systemie Cisco IOS od wersji 12.3(4)T i od tego czasu stanowi integralny element architektury bezpieczeństwa. W routerach Cisco z serii ISR (Integrated Services Routers) aktywacja funkcji IPsec wymaga posiadania licencji z pakietem Security (np. licencja securityk9 aktywowana poleceniem license boot module ... technology-package securityk9).

W systemie Cisco IOS obsługa NAT-T jest domyślnie aktywna i negocjowana całkowicie automatycznie. Gdy router wykryje obsługę standardu RFC 3947 u zdalnego partnera oraz obecność translatora NAT, płynnie przenosi komunikację na port UDP 4500. Tradycyjna konfiguracja IPsec na routerach Cisco opiera się na tzw. mapach kryptograficznych (Crypto Maps), które integrują w jeden mechanizm reguły klasyfikacji ruchu, parametry Fazy 1 oraz transformacje Fazy 2.

Architektura Cisco dzieli konfigurację na trzy logiczne moduły: po pierwsze, zdefiniowanie polityki Fazy 1 (crypto isakmp policy), określającej algorytmy negocjacji kluczy; po drugie, zdefiniowanie zestawu transformacji Fazy 2 (crypto ipsec transform-set), określającego algorytmy ochrony ładunku ESP; po trzecie, powiązanie całości z listą kontroli dostępu ACL w mapie kryptograficznej (crypto map) przypisywanej bezpośrednio do fizycznego interfejsu WAN.

W laboratoriach sieciowych analizuje się interakcję pomiędzy mapami kryptograficznymi a tablicami translacji NAT w systemie IOS. Zrozumienie kolejności przetwarzania pakietów w architekturze Cisco jest kluczem do uniknięcia konfliktów pomiędzy regułami NAT Overload a procedurami enkapsulacji krypto.

Źródła i dokumentacja techniczna: Podręcznik systemowy Linux man ip-xfrm.

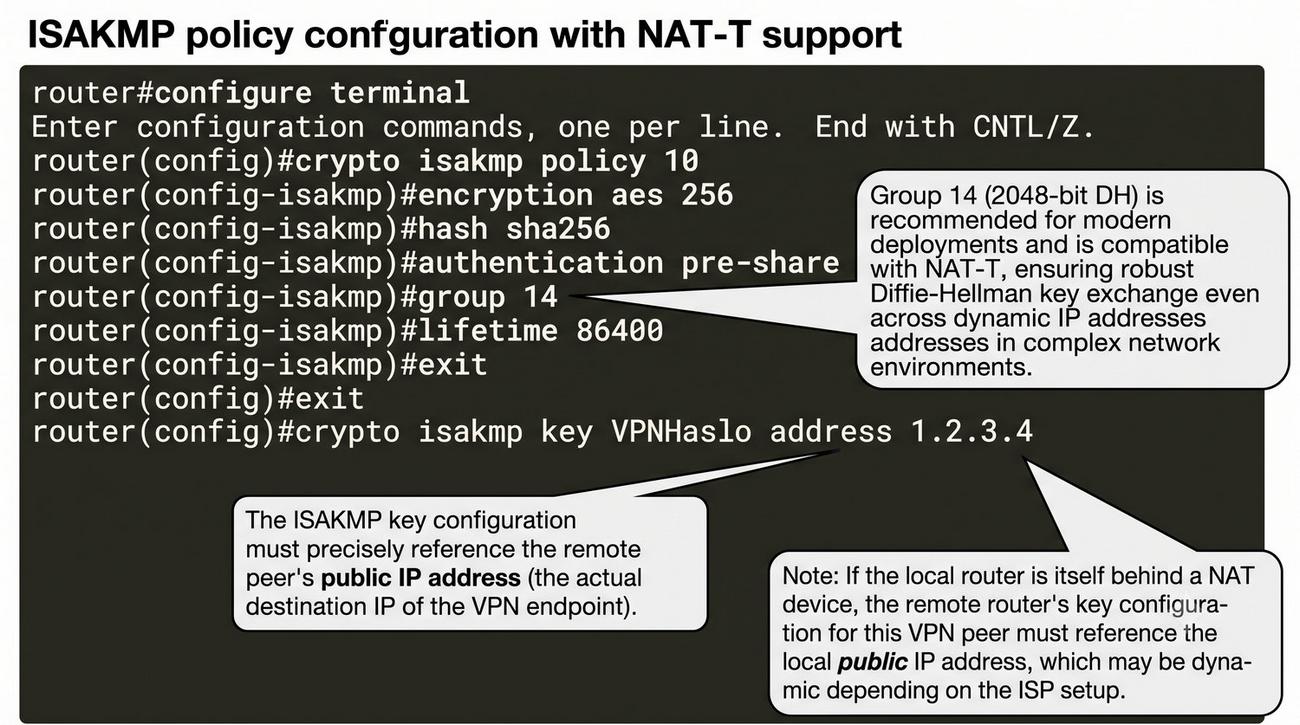

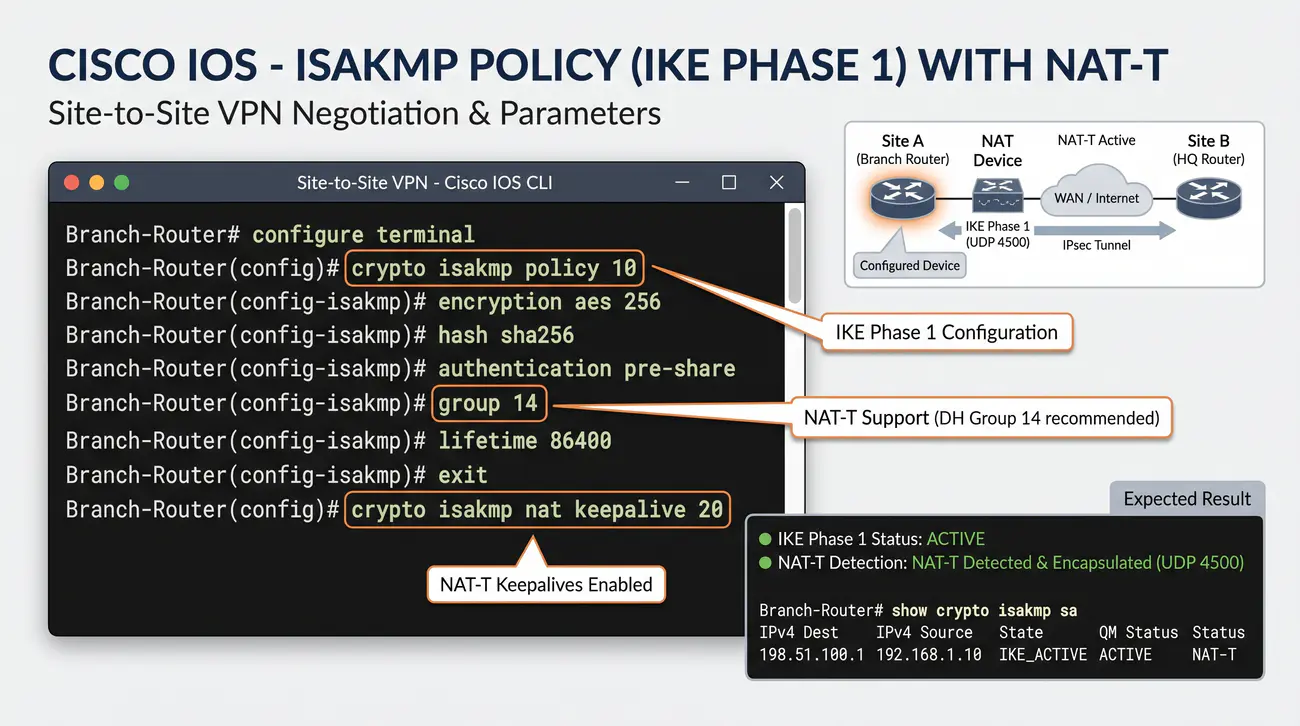

Konfiguracja Fazy 1 protokołu IKE w systemie Cisco IOS rozpoczyna się od zdefiniowania polityki ISAKMP. Router podczas negocjacji porównuje lokalnie zdefiniowane polityki z propozycjami partnera, wybierając pierwszą politykę o identycznych lub wyższych parametrach bezpieczeństwa. Priorytet polityki jest określany przez jej numer liczbowy (od 1 do 10000, gdzie niższa wartość oznacza wyższy priorytet).

Przykładowy blok konfiguracyjny dla bezpiecznego połączenia site-to-site z obsługą NAT-T przyjmuje postać: crypto isakmp policy 10, a wewnątrz podtrybu konfiguracji: encr aes 256, hash sha256, authentication pre-share, group 14 oraz lifetime 86400. Wybór grupy 14 Diffie-Hellmana (modp2048) gwarantuje wysoki poziom ochrony kryptograficznej zgodny ze współczesnymi wytycznymi bezpieczeństwa.

Kolejnym wymaganym krokiem jest zdefiniowanie klucza współdzielonego PSK oraz powiązanie go ze zdalnym adresem IP. Jeśli router Site A znajduje się za translatorem NAT i łączy się z centralą o publicznym adresie 1.2.3.4, polecenie na Site A ma postać: crypto isakmp key SuperTajneHasloCisco123 address 1.2.3.4.

W systemie Cisco IOS obsługa technologii NAT-T jest domyślnie aktywna w ramach mechanizmów globalnych. W sytuacji, gdy wymagane jest explicite sprawdzenie lub wymuszenie jej zachowania, administrator może posłużyć się poleceniem globalnym crypto ipsec nat-transversal, aczkolwiek w nowoczesnych wersjach IOS v15.x wykrywanie Vendor ID i ładunków NAT-D zachodzi automatycznie bez konieczności wprowadzania dodatkowych dyrektyw.

Źródła i dokumentacja techniczna: Dokumentacja StrongSwan: Przewodnik szybkiego startu.

W środowiskach, w których router Cisco IOS znajduje się za barierą translatora NAT lub zapory ogniowej innego producenta, kluczowym czynnikiem decydującym o niezawodności połączenia jest ręczne dostrojenie parametrów podtrzymywania sesji. Chociaż system IOS automatycznie włącza enkapsulację UDP po wykryciu translatora, domyślne interwały odświeżania mogą okazać się zbyt rzadkie dla restrykcyjnych zapór domowych czy operatorów komórkowych.

W systemie Cisco IOS konfiguracja pakietów podtrzymujących sesję realizowana jest za pomocą dedykowanego polecenia w trybie konfiguracji globalnej: crypto isakmp nat keepalive 20. Liczba 20 określa odstęp czasowy w sekundach pomiędzy kolejnymi miniaturowymi pakietami keepalive wysyłanymi na port UDP 4500. Rekomendowana w inżynierii sieciowej wartość 20 sekund gwarantuje bezwzględne utrzymanie wpisu nawet na najbardziej restrykcyjnych routerach klasy SOHO.

Mechanizm ten działa jednostronnie: pakiety keepalive są generowane wyłącznie przez ten węzeł tunelu, który w fazie detekcji NAT-D został zidentyfikowany jako znajdujący się za translatorem NAT. Jeśli router Cisco pełni rolę centralnego koncentratora z bezpośrednim adresem publicznym, odbiera te pakiety i bezgłośnie je porzuca, nie marnując cykli procesora na ich dekapsulację.

Warto podkreślić, że mechanizm nat keepalive jest całkowicie niezależny od protokołu DPD (Dead Peer Detection). Podczas gdy Keepalive służy wyłącznie do fizycznego odświeżania portu w tablicy zewnętrznego routera NAT, protokół DPD (aktywowany poleceniem crypto isakmp keepalive 10 2 periodic) służy do logicznej weryfikacji, czy zdalny partner tunelu nie uległ awarii zasilania lub restartowi.

Źródła i dokumentacja techniczna: Podręcznik systemowy Linux man ip-tunnel.

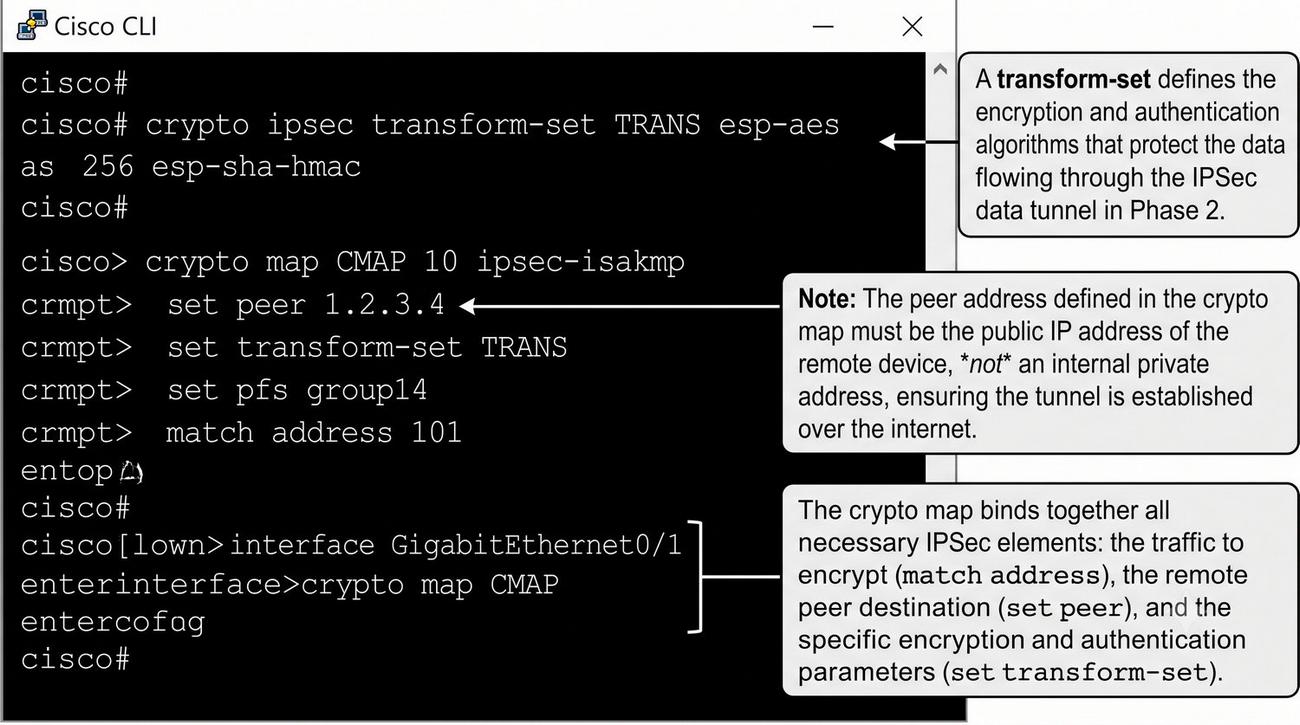

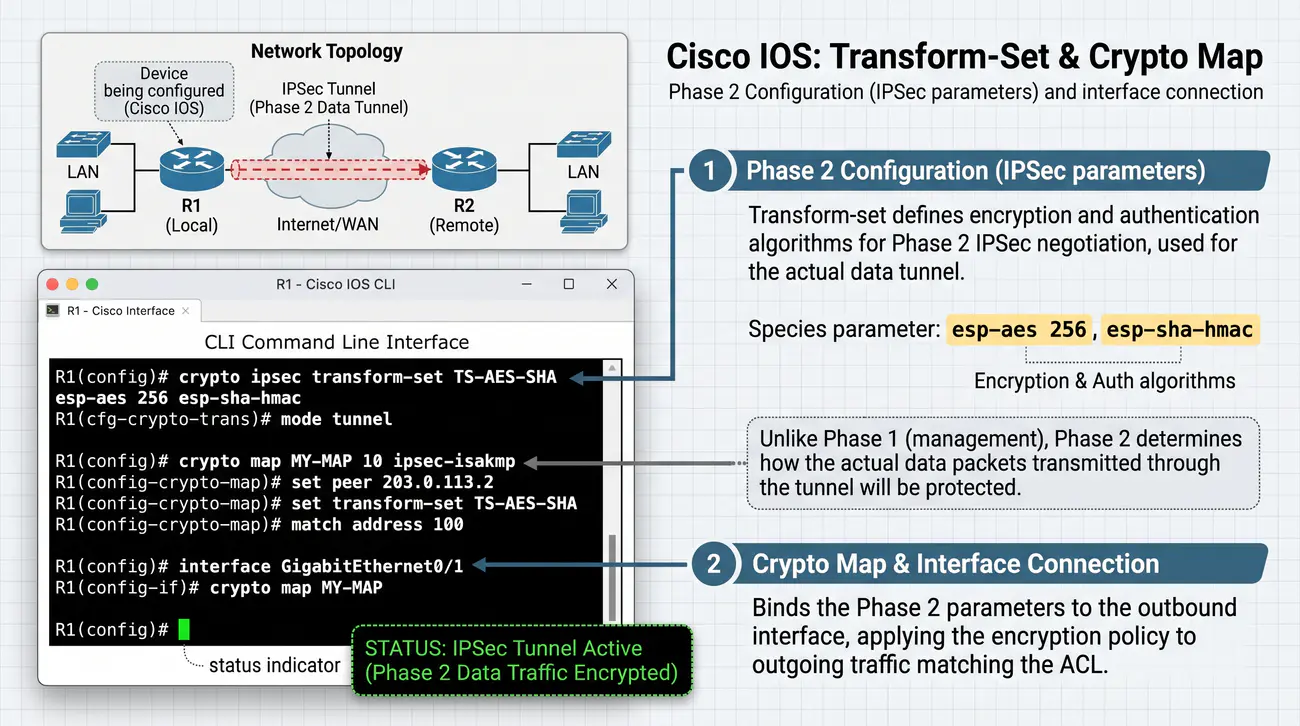

Po skonfigurowaniu parametrów Fazy 1 inżynier sieciowy przystępuje do definicji właściwości Fazy 2 w systemie Cisco IOS. Pierwszym krokiem jest utworzenie zestawu transformacji (Transform-Set), który określa algorytmy szyfrowania i uwierzytelniania stosowane przez protokół ESP do ochrony danych użytkownika.

Wiersz poleceń dla nowoczesnego zestawu transformacji przyjmuje postać: crypto ipsec transform-set TS-AES-SHA esp-aes 256 esp-sha256-hmac. Domyślnie zestaw transformacji pracuje w trybie tunelowym (mode tunnel). Jeśli urządzenie wykryje translator NAT na podstawie ładunków NAT-D, Cisco IOS w sposób całkowicie automatyczny przekształca tryb pracy w mode udp-encapsulated tunnel, dodając nagłówek UDP 4500 bez konieczności ręcznej zmiany składni zestawu transformacji.

Następnie tworzona jest mapa kryptograficzna (Crypto Map), która integruje wszystkie elementy architektury tunelowej: crypto map CMAP-VPN 10 ipsec-isakmp. W podtrybie mapy administrator definiuje zdalny adres peera (set peer 1.2.3.4), przypisuje utworzony zestaw transformacji (set transform-set TS-AES-SHA) oraz wskazuje listę kontroli dostępu ACL definiującą ruch podlegający szyfrowaniu (match address 101).

Ostatnim, krytycznym krokiem jest aktywacja mapy kryptograficznej na fizycznym interfejsie wychodzącym routera: interface GigabitEthernet0/0, a następnie polecenie crypto map CMAP-VPN. Od tego momentu każdy pakiet kierowany na ten interfejs jest najpierw porównywany z listą ACL nr 101 - pakiety pasujące do reguły są przechwytywane, szyfrowane i opakowywane w nagłówek UDP 4500.

Źródła i dokumentacja techniczna: Podręcznik systemowy Linux man iptables.

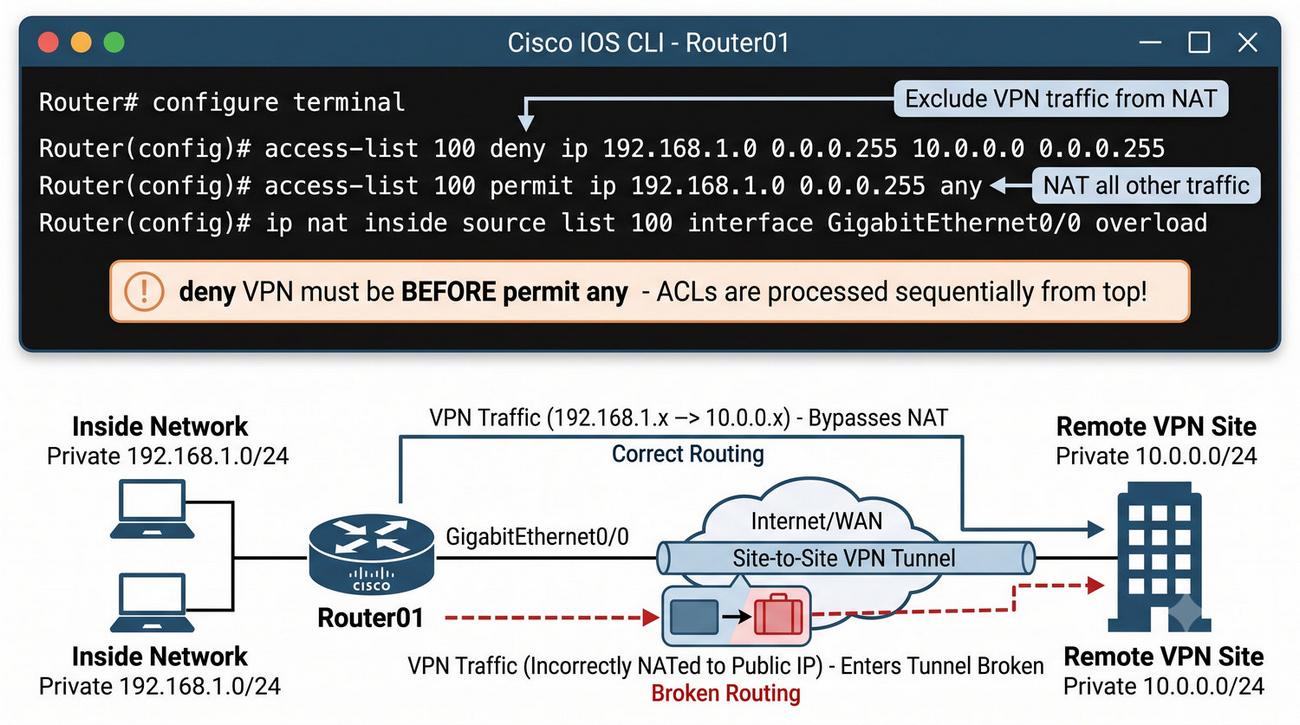

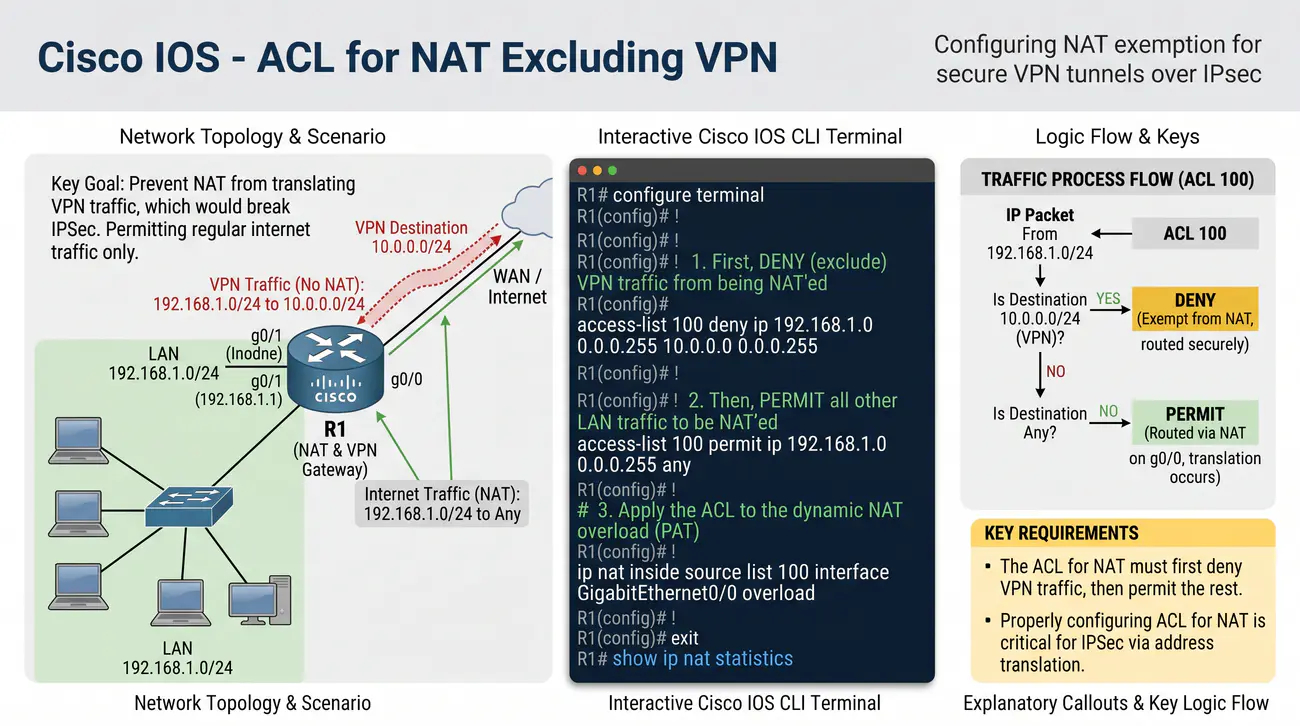

W systemie Cisco IOS konfiguracja translacji adresów dla dostępu do Internetu (tzw. NAT Overload lub PAT) opiera się na powiązaniu interfejsu zewnętrznego z listą kontroli dostępu ACL, która wskazuje, które pakiety mają zostać poddane translacji: ip nat inside source list 100 interface GigabitEthernet0/0 overload. Lista ACL w tym kontekście nie pełni roli zapory ogniowej, lecz stanowi kryterium selekcji ruchu dla silnika translacji.

Wielu początkujących inżynierów popełnia kardynalny błąd interpretacyjny, myląc słowa kluczowe permit oraz deny w liście sterującej NAT z blokowaniem ruchu w zaporze sieciowej. W kontekście translacji NAT słowo permit oznacza: 'poddaj ten pakiet translacji adresów', natomiast słowo deny oznacza: 'nie dotykaj tego pakietu, pozostaw jego oryginalny adres i przekaż do dalszego trasowania'.

Aby ruch pomiędzy lokalną siecią LAN (192.168.1.0/24) a zdalną siecią centrali (10.0.0.0/24) nie został poddany zniszczeniu przez translator NAT, lista ACL nr 100 musi explicite wykluczać ruch tunelowy na samym początku. Prawidłowa definicja listy przyjmuje postać: access-list 100 deny ip 192.168.1.0 0.0.0.255 10.0.0.0 0.0.0.255, a bezpośrednio po niej następuje reguła zezwalająca na translację pozostałego ruchu internetowego: access-list 100 permit ip 192.168.1.0 0.0.0.255 any.

Kolejność wpisów w liście ACL ma fundamentalne znaczenie, ponieważ procesor IOS analizuje reguły ściśle od góry do dołu. Gdy pakiet z komputera lokalnego zmierza do serwera w centrali, trafia na regułę deny, co wyklucza go z translacji NAT. Następnie pakiet w nienaruszonej postaci dociera do interfejsu WAN, gdzie dopasowuje się do listy ACL mapy kryptograficznej i zostaje bezpiecznie zaszyfrowany w tunelu IPsec z obsługą NAT-T.

Źródła i dokumentacja techniczna: Podręcznik systemowy Linux man ip-route.

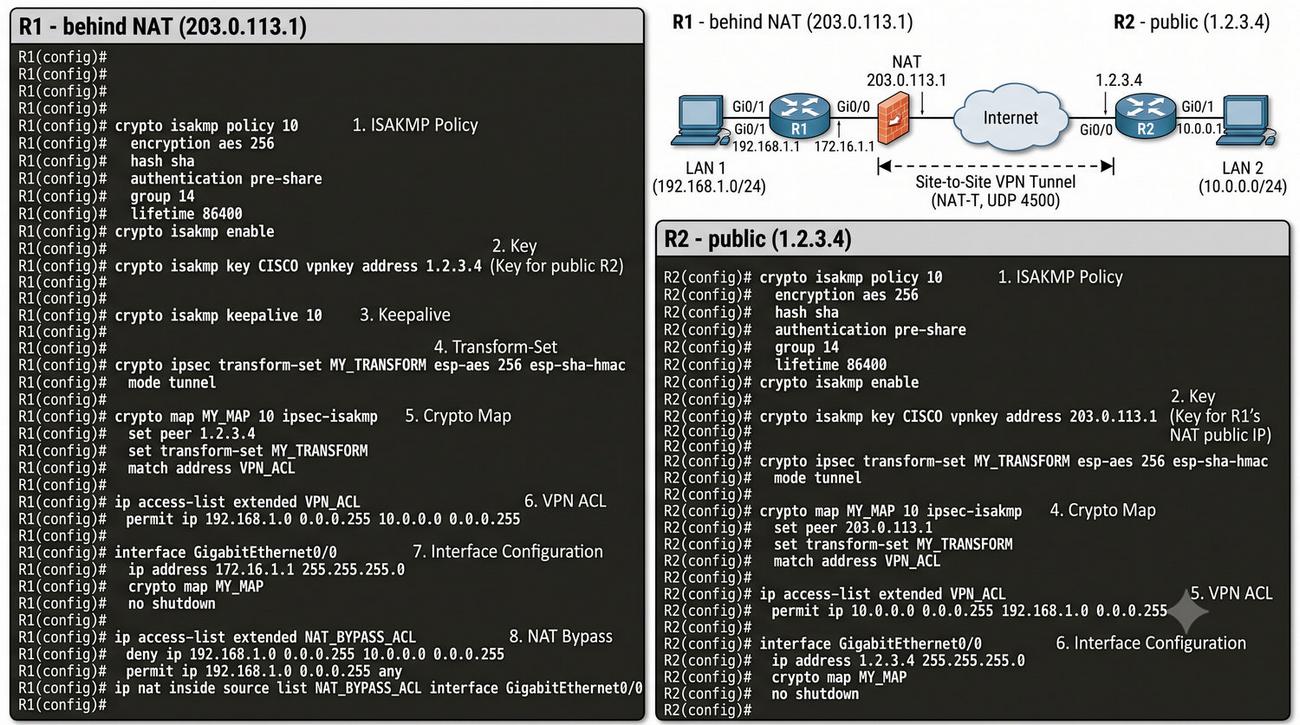

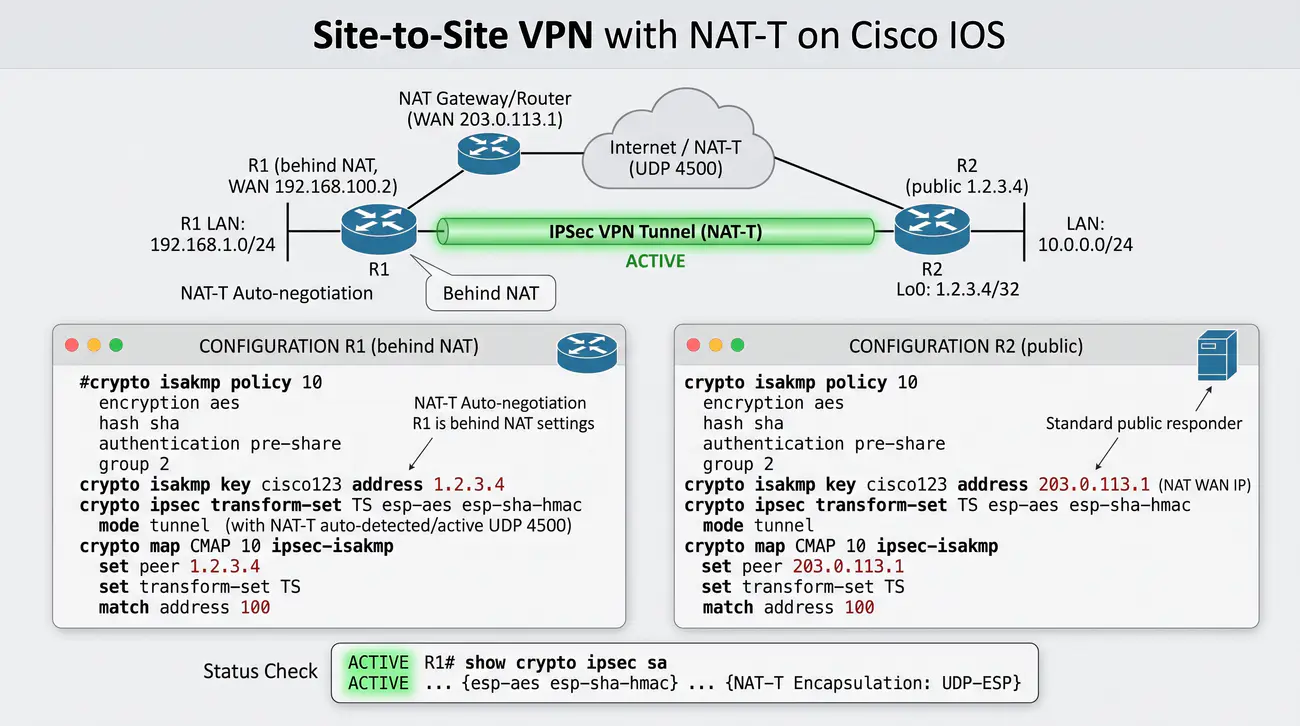

W praktyce laboratoryjnej i projektowej najczęściej spotykanym scenariuszem jest połączenie oddziału firmy (Router R1) znajdującego się w sieci prywatnej za translatorem dostawcy (adres WAN 203.0.113.1 po translacji PAT) z centralą przedsiębiorstwa (Router R2), która dysponuje stałym, bezpośrednim adresem publicznym (1.2.3.4). Podsieć LAN oddziału to 192.168.1.0/24, a podsieć LAN centrali to 10.0.0.0/24.

Konfiguracja Routera R1 (oddział za translatorem NAT) obejmuje definicję Fazy 1 z adresem centrali: crypto isakmp policy 10, algorytmy AES/SHA, klucz: crypto isakmp key Haslo123 address 1.2.3.4 oraz włączenie odświeżania: crypto isakmp nat keepalive 20. Następnie definiujemy transform-set: crypto ipsec transform-set TS esp-aes esp-sha-hmac, mapę kryptograficzną powiązaną z ACL 101 (match address 101) oraz wykluczenie NAT Exemption w ACL 100 przed maskaradą WAN.

Konfiguracja Routera R2 (centrala z publicznym adresem IP) różni się w kluczowym punkcie: router ten nie zna z góry adresu publicznego, z którego nadejdzie połączenie z oddziału (jest to dynamiczny adres przydzielany przez zewnętrzny translator). W związku z tym klucz ISAKMP na R2 definiuje się dla adresu wieloznacznego: crypto isakmp key Haslo123 address 0.0.0.0 0.0.0.0, a w mapie kryptograficznej nie wymusza się sztywnego adresu peera lub stosuje się tzw. dynamiczną mapę kryptograficzną (Dynamic Crypto Map).

Podczas inicjalizacji połączenia router R1 wysyła pierwszy pakiet IKE ze swojego portu prywatnego. Po wykryciu obecności translatora przez ładunki NAT-D oba urządzenia przełączają się na port UDP 4500. R2 odnotowuje w pamięci bieżący publiczny adres i port R1, odsyła potwierdzenie i zestawia tunel danych ESP wewnątrz UDP, umożliwiając bezpieczną komunikację stacji roboczych z obu sieci LAN.

Źródła i dokumentacja techniczna: Podręcznik systemowy Linux man ip-rule.

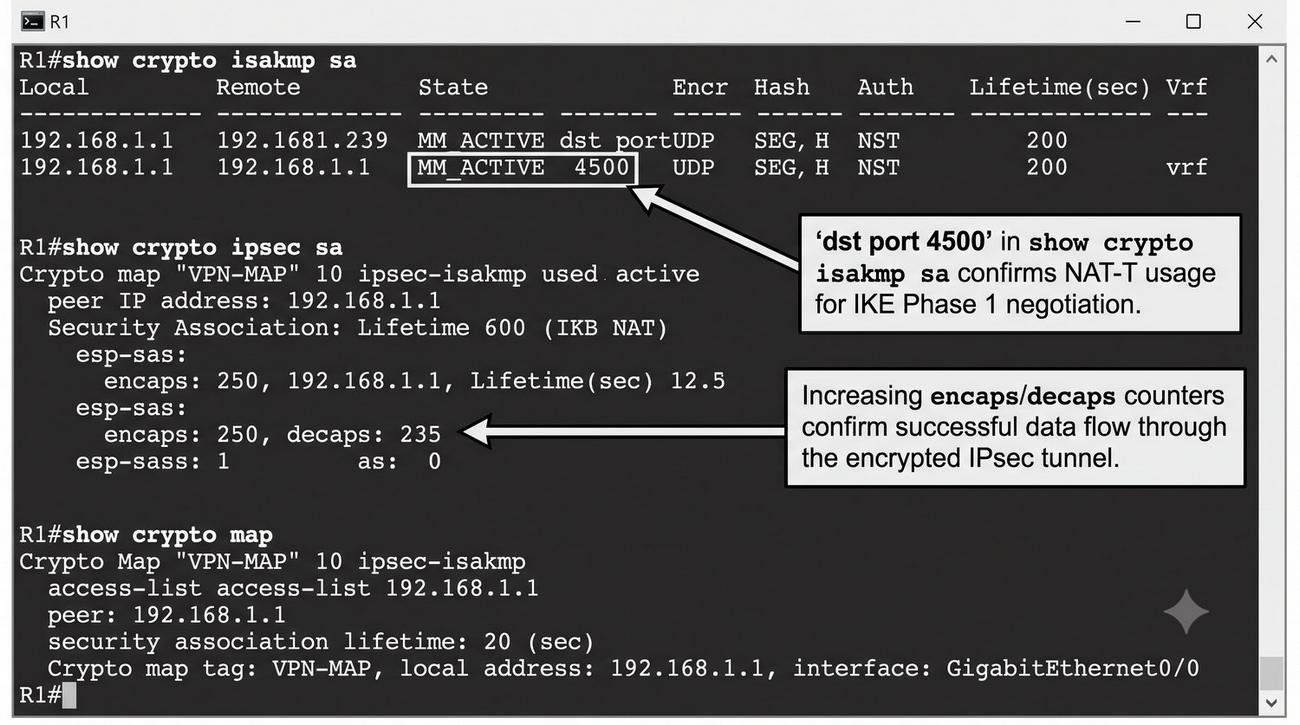

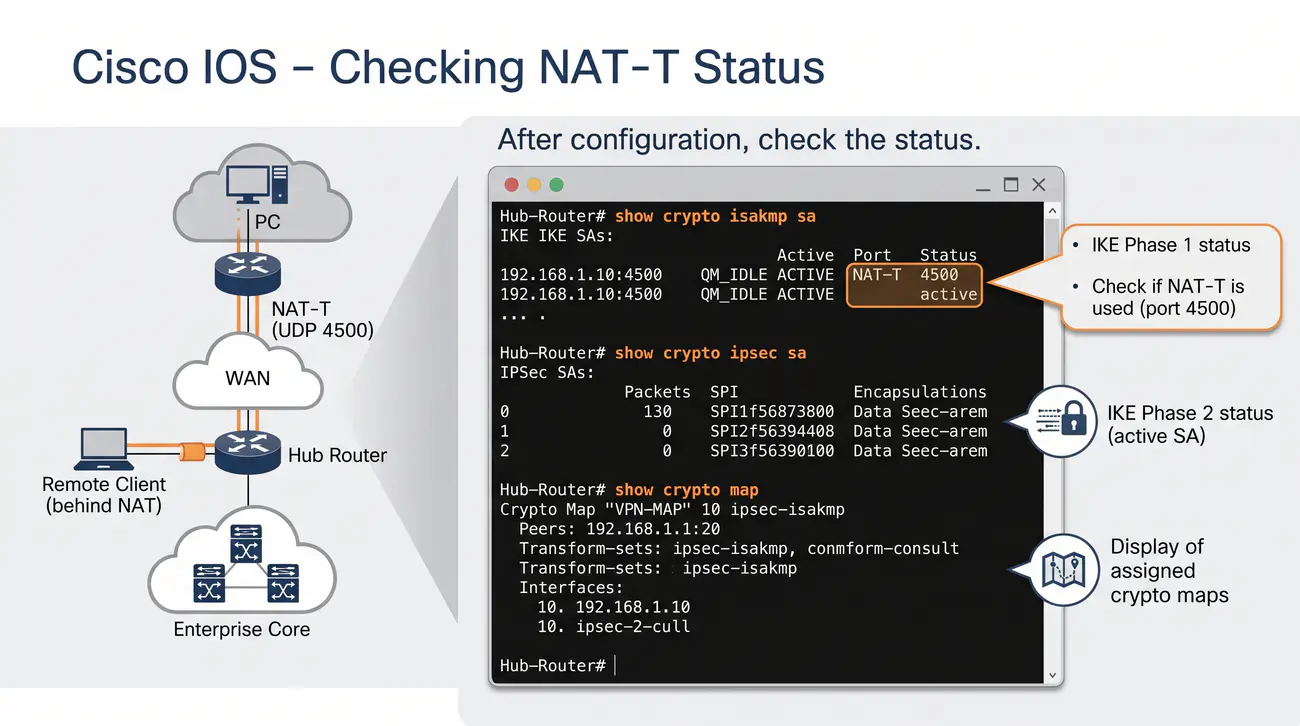

Po zakończeniu procedury konfiguracyjnej inżynier sieciowy przystępuje do weryfikacji operacyjnej tunelu za pomocą zestawu komend kontrolnych systemu Cisco IOS. Pierwszym i najważniejszym poleceniem jest show crypto isakmp sa. Wyjście tego polecenia prezentuje tabelę aktywnych skojarzeń bezpieczeństwa Fazy 1.

W wyjściu polecenia show crypto isakmp sa należy zwrócić uwagę na trzy parametry: stan sesji powinien osiągnąć wartość QM_IDLE (oznaczającą pełną gotowość do obsługi Fazy 2 Quick Mode), stan skojarzenia powinien mieć wartość ACTIVE, a w kolumnie portu docelowego musi widnieć wartość 4500. W szczegółowym widoku polecenia (show crypto isakmp sa detail) system wprost raportuje parametr: NAT-T: Yes (RFC 3947), co stanowi bezpośredni dowód aktywacji standardu.

Drugim krokiem jest weryfikacja Fazy 2 za pomocą polecenia show crypto ipsec sa. Polecenie to zwraca szczegółowe dane dotyczące tunelu danych ESP. Inżynier powinien odszukać sekcję inbound esp sas oraz outbound esp sas i sprawdzić pole transform: obecność wpisu esp-aes, esp-sha-hmac, mode udp-encapsulated potwierdza, że pakiety ESP są pakowane w nagłówki UDP.

Dodatkowo w widoku show crypto ipsec sa należy przeanalizować liczniki pakietów: #pkts encaps (liczba pakietów wychodzących zaszyfrowanych), #pkts encrypt, #pkts decaps (liczba pakietów przychodzących pomyślnie odszyfrowanych) oraz #pkts verify. Stały wzrost obu liczników przy zerowej wartości błędów (#send errors 0, #recv errors 0) stanowi gwarancję w pełni stabilnego i poprawnego tranzytu danych przez translator NAT.

Źródła i dokumentacja techniczna: Podręcznik systemowy Linux man ip-link.

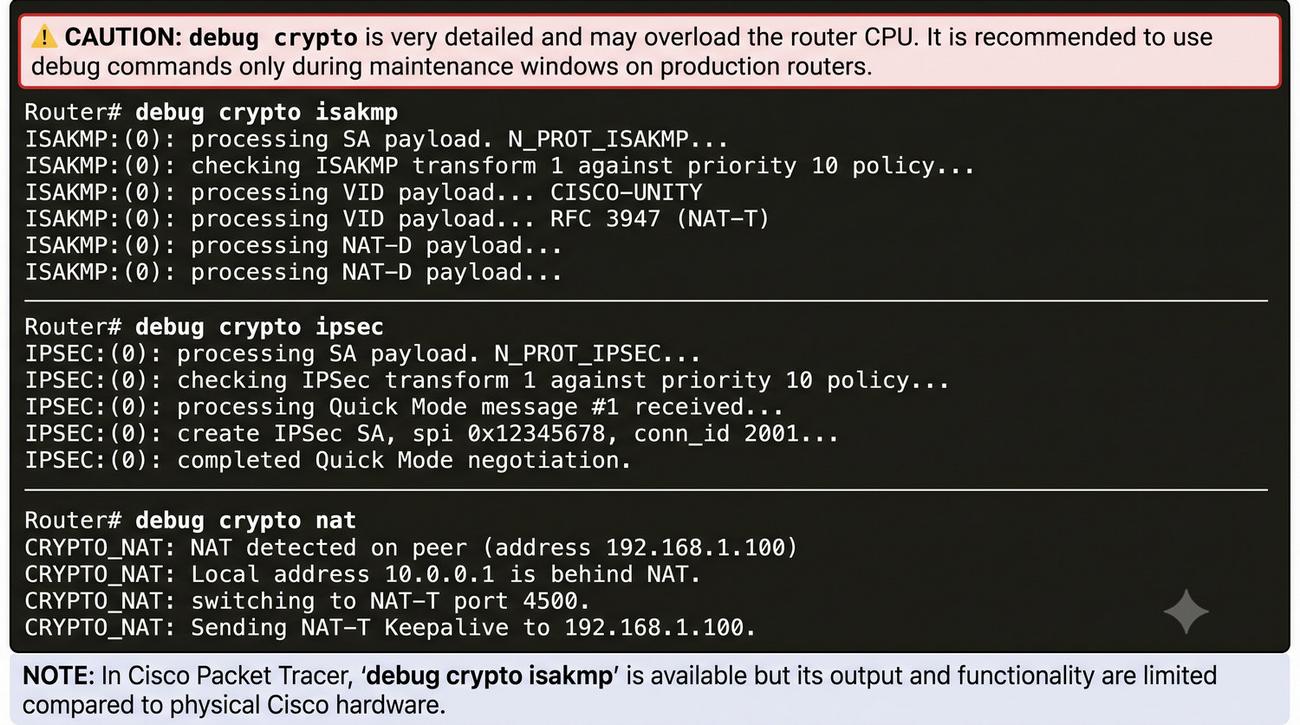

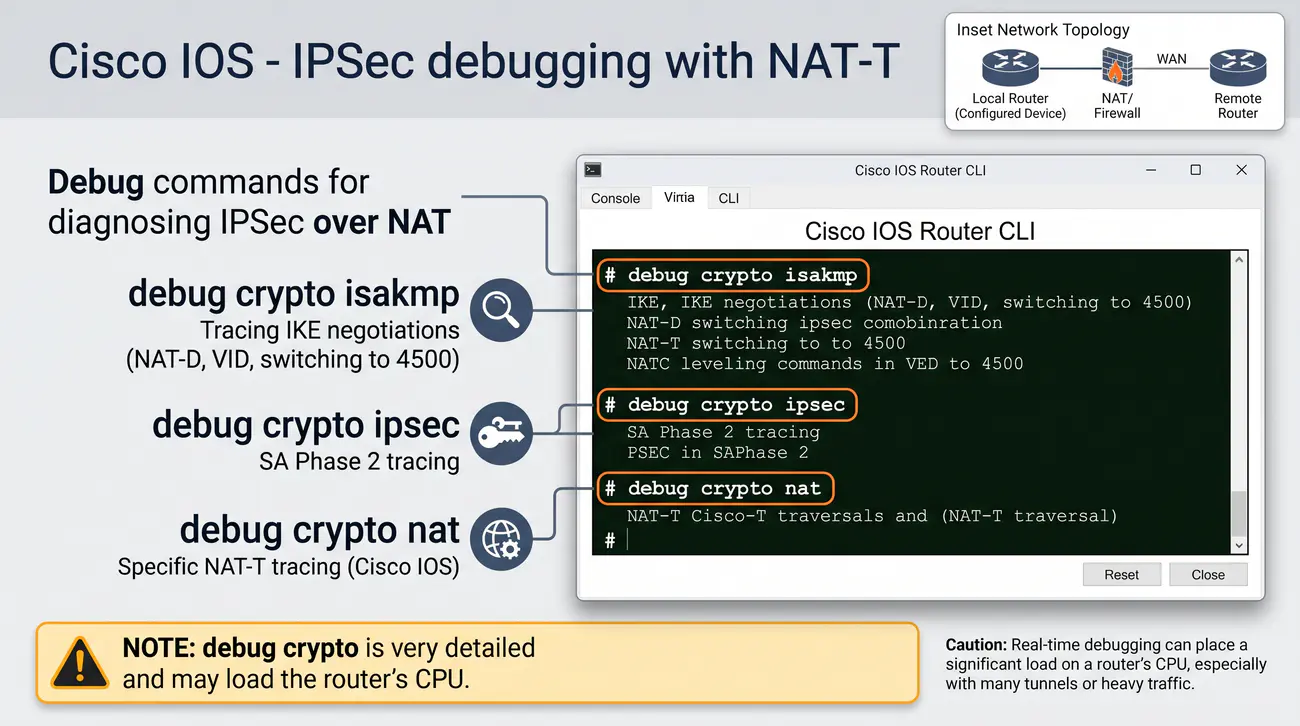

W sytuacjach skomplikowanych awarii sieciowych, gdy tunele IPsec nie zestawiają się lub są natychmiast zrywane, standardowe polecenia weryfikacyjne show okazują się niewystarczające, ponieważ informują jedynie o braku sesji, nie wskazując jej przyczyny. W takich przypadkach inżynier sięga po zaawansowane mechanizmy śledzenia w czasie rzeczywistym (debugging).

Kluczowym poleceniem diagnostycznym dla Fazy 1 jest debug crypto isakmp. Uruchomienie tego polecenia na konsoli routera pozwala na obserwację każdego wymienianego komunikatu IKE. W logach debugowania należy odszukać komunikaty informujące o przetwarzaniu ładunków Vendor ID (processing vendor id payload), potwierdzające wykrycie obsługi RFC 3947, a następnie linie raportujące obliczenia skrótów NAT-D (NAT-D payload: processing hash) oraz decyzję o przełączeniu gniazda na port 4500 (detected NAT, switching to port 4500).

Dla diagnostyki Fazy 2 wykorzystuje się komendę debug crypto ipsec, która prezentuje przebieg negocjacji Quick Mode, weryfikację selektorów ruchu w listach ACL oraz instalację skojarzeń SA w tablicy kryptograficznej routera. Dodatkowo w systemie Cisco IOS dostępne jest wyspecjalizowane polecenie debug crypto nat, które koncentruje się ściśle na operacjach enkapsulacji pakietów i zachowaniu translatora adresów.

Należy jednak zachować bezwzględną ostrożność inżynierską: uruchomienie pełnego debugowania na produkcyjnym routerze o dużym natężeniu ruchu może doprowadzić do natychmiastowego przeciążenia procesora (CPU 100%) i awarii urządzenia (DoS). Przed włączeniem debugowania należy zawsze ograniczyć jego zasięg za pomocą filtrów warunkowych (debug crypto condition peer ...), a po zakończeniu testów bezwzględnie wyłączyć śledzenie poleceniem undebug all (lub un all).

Źródła i dokumentacja techniczna: Podręcznik narzędzia tcpdump.

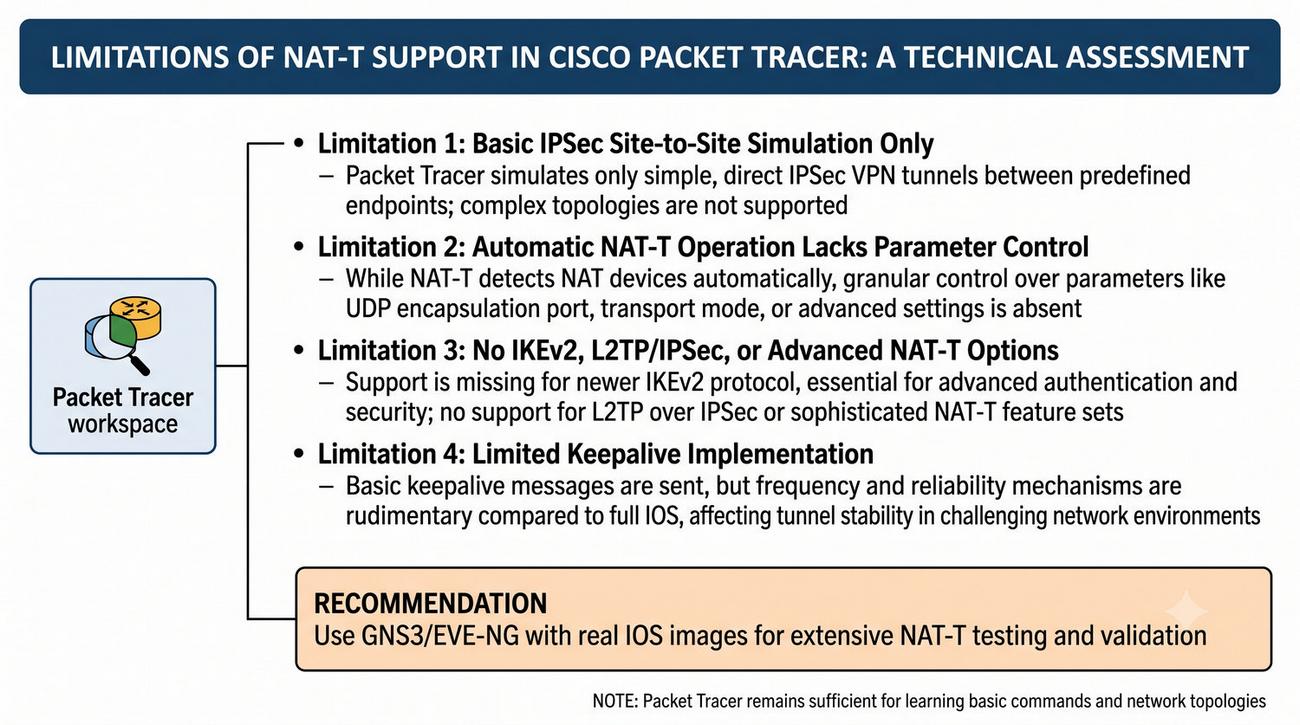

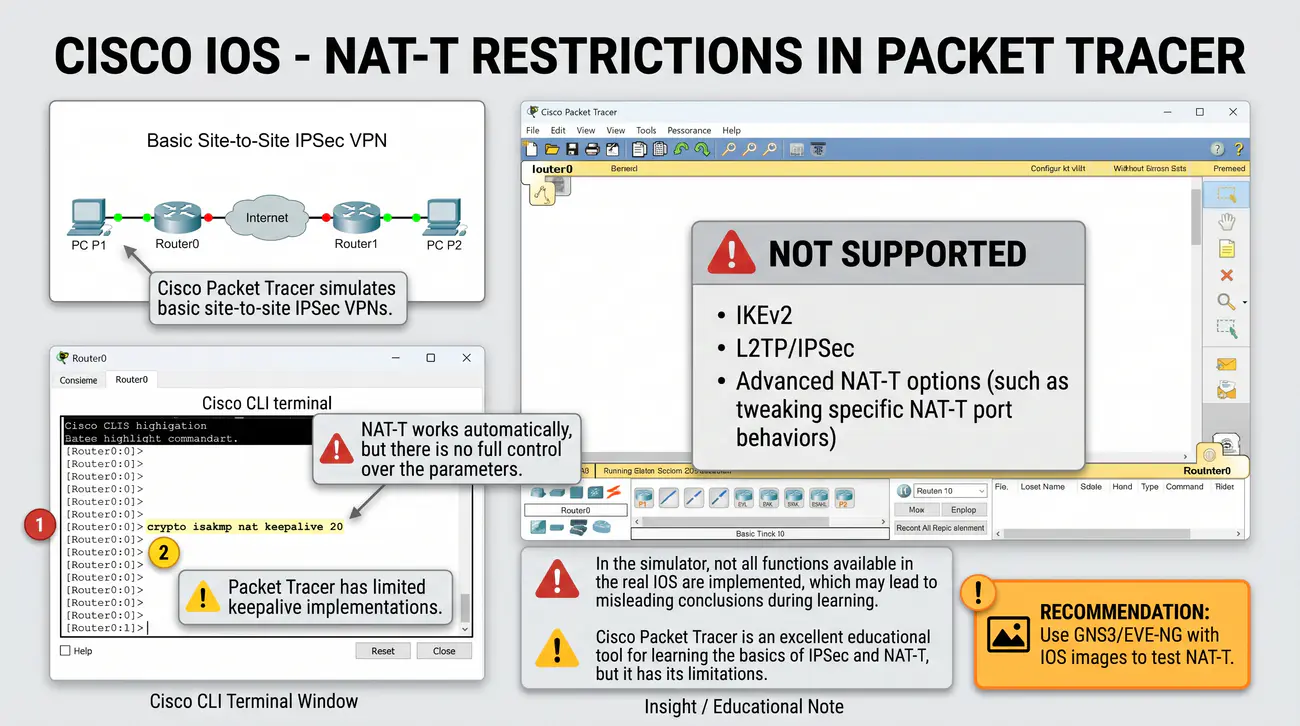

Do nauki podstaw konfiguracji sieci powszechnie wykorzystuje się narzędzie Cisco Packet Tracer jako wstępne środowisko. Należy jednak z całą mocą podkreślić, że Packet Tracer jest wyłącznie uproszczonym symulatorem, którego możliwości w zakresie zaawansowanych technologii kryptograficznych i mechanizmów NAT-T są drastycznie ograniczone.

W programie Packet Tracer zaimplementowano jedynie elementarny model tuneli IPsec site-to-site z użyciem protokołu IKEv1 w trybie Pre-Shared Key. Narzędzie nie posiada pełnej, zgodnej z RFC implementacji mechanizmu NAT Discovery (NAT-D) ani obsługi pakietów NAT Keepalive. W konsekwencji próby laboratoryjnego odtworzenia zaawansowanych scenariuszy, w których jeden z routerów znajduje się za dynamicznym translatorem NAT, kończą się niepowodzeniem lub generują zafałszowane wyniki, utrudniając rzetelną weryfikację konfiguracji.

Co więcej, Packet Tracer całkowicie nie wspiera nowoczesnego standardu IKEv2, nie pozwala na zestawianie tuneli L2TP/IPsec, nie obsługuje protokołu mobilności MOBIKE ani zaawansowanych algorytmów kryptograficznych z rodziny AEAD. Niemożliwe jest również przeprowadzenie rzetelnej analizy nagłówków pakietów w formacie RFC 3948 za pomocą zewnętrznego programu Wireshark, ponieważ Packet Tracer operuje we własnym, zamkniętym środowisku pętli symulacyjnej.

Z tego względu w zaawansowanym kształceniu sieciowym zaawansowane laboratoria z zakresu technologii VPN i NAT Traversal muszą być realizowane na emulatorach systemowych klasy GNS3 lub EVE-NG bądź na fizycznych urządzeniach RouterBoard i Cisco. Emulatory te uruchamiają oryginalne, nienaruszone obrazy systemów Cisco IOS (Cisco IOL/Dynamips) oraz MikroTik Cloud Hosted Router (CHR), gwarantując pełną zgodność ze standardami IETF i pozwalając na bezpośrednie podpięcie analizatora Wireshark do wirtualnych przewodów.

Źródła i dokumentacja techniczna: Oficjalny portal projektu GNS3.

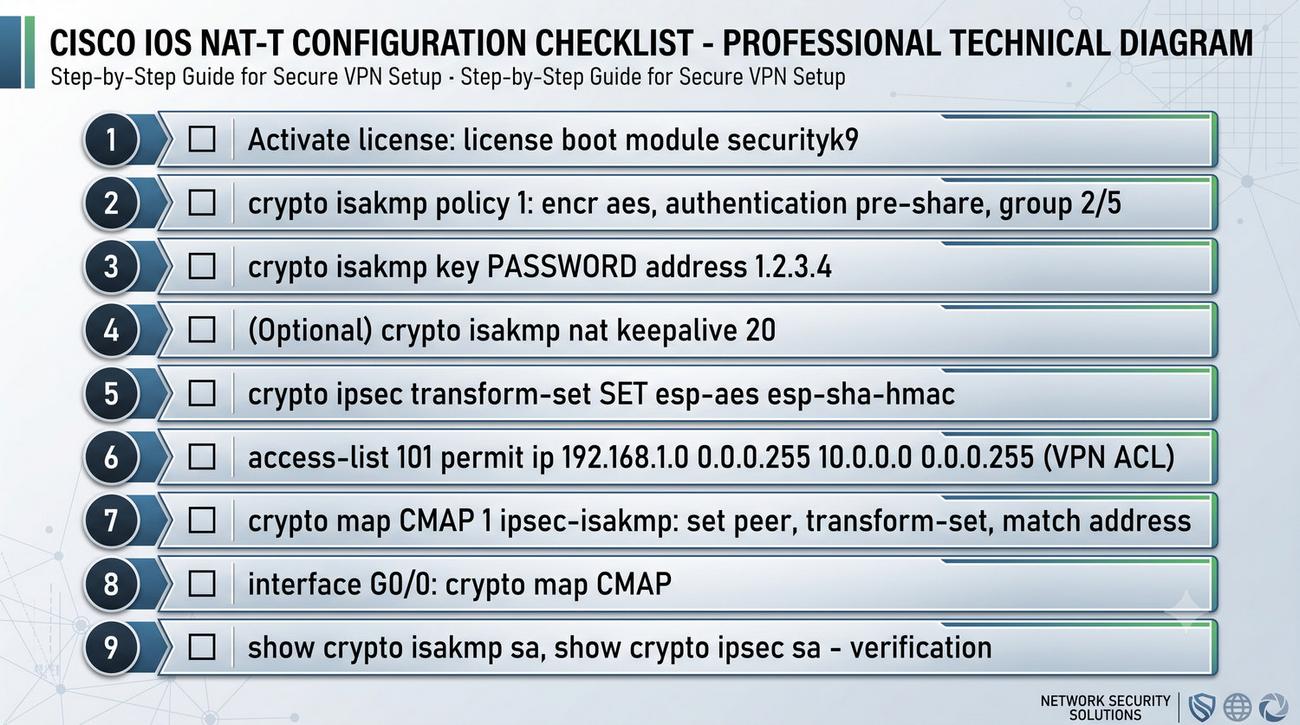

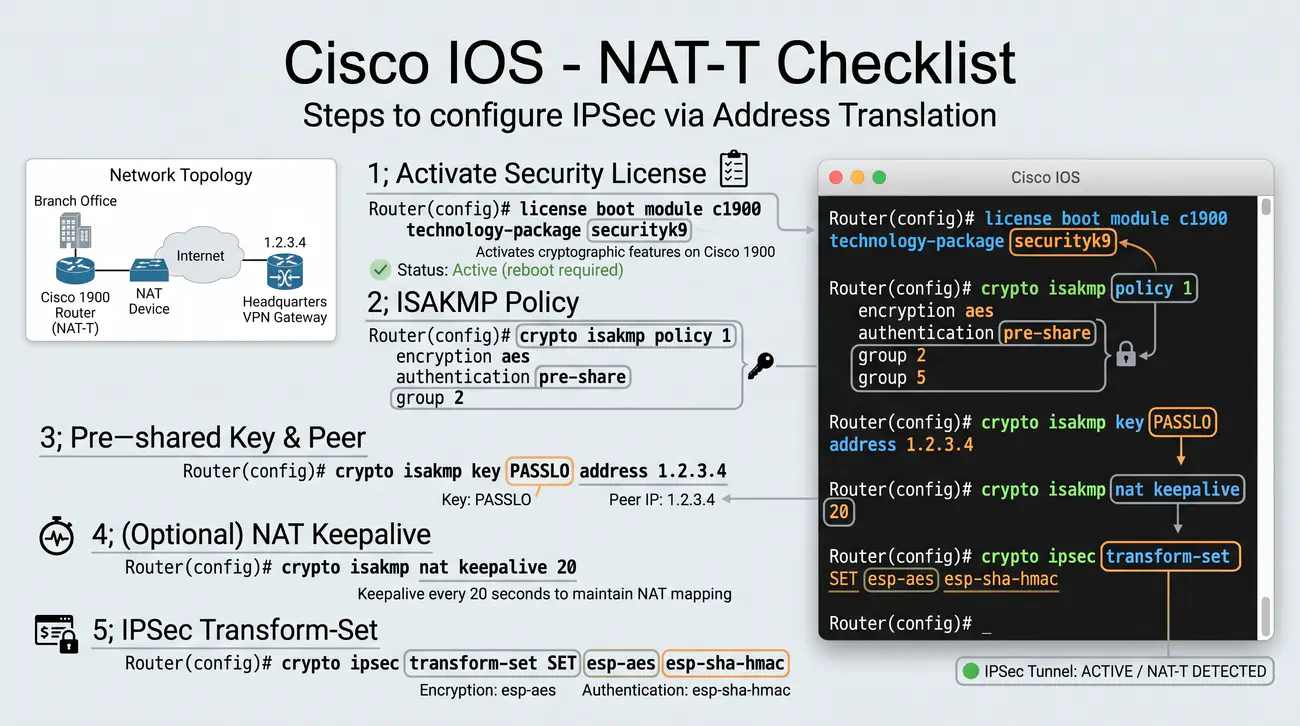

Wdrożenie produkcyjne tuneli IPsec z obsługą technologii NAT Traversal na urządzeniach firmy Cisco wymaga skrupulatnego przestrzegania określonych kroków konfiguracyjnych. Pominięcie któregokolwiek z elementów skutkuje brakiem możliwości poprawnego wynegocjowania parametrów bezpieczeństwa lub niestabilnością połączenia.

Pierwszym krokiem jest weryfikacja licencji kryptograficznej: show license (w razie potrzeby aktywacja pakietu securityk9). Krok drugi to konfiguracja polityki Fazy 1 w menu crypto isakmp policy (zdefiniowanie algorytmów AES, funkcji skrótu SHA, uwierzytelniania pre-share oraz silnej grupy Diffie-Hellmana 14 lub wyższej). Krok trzeci to przypisanie klucza współdzielonego PSK poleceniem crypto isakmp key.

Krok czwarty obejmuje włączenie odświeżania sesji: crypto isakmp nat keepalive 20. Krok piąty to zdefiniowanie zestawu transformacji Fazy 2 w menu crypto ipsec transform-set. Krok szósty to przygotowanie listy ACL nr 101 definiującej selektory szyfrowania (ruch LAN-to-LAN podlegający ochronie).

Kroki siódmy i ósmy to utworzenie mapy kryptograficznej (crypto map), powiązanie jej z interfejsem wyjściowym WAN oraz utworzenie reguły wykluczenia NAT Exemption (access-list deny dla ruchu VPN przed regułą permit any w liście NAT). Całość wieńczy krok dziewiąty - weryfikacja operacyjna za pomocą poleceń show crypto isakmp sa oraz show crypto ipsec sa.

Źródła i dokumentacja techniczna: Publikacja NIST SP 800-77 Rev 1: Guide to IPsec VPNs.

Scenariusz dostępu zdalnego (Remote Access) stanowi obecnie najbardziej powszechny obszar praktycznego wykorzystania technologii NAT Traversal na świecie. Gwałtowny rozwój pracy hybrydowej sprawił, że setki tysięcy pracowników codziennie inicjuje szyfrowane połączenia do zasobów przedsiębiorstwa ze stacji roboczych zlokalizowanych w sieciach domowych, hotelach, na lotniskach czy za pośrednictwem mobilnych punktów dostępowych Wi-Fi.

W każdym z tych przypadków stacja kliencka znajduje się za co najmniej jednym urządzeniem wykonującym agresywną translację PAT. Domowe routery światłowodowe, punkty dostępowe LTE/5G oraz publiczne hotspoty przydzielają komputerom użytkowników adresy prywatne (najczęściej z podsieci 192.168.1.0/24 lub 10.0.0.0/8). W przypadku braku technologii NAT-T wbudowany w system klient IPsec nie byłby w stanie nawiązać połączenia z powodu blokowania protokołu ESP przez domowy router.

Dzięki standaryzacji protokołów IKEv2 i NAT-T użytkownik nie musi posiadać żadnej wiedzy technicznej. System operacyjny automatycznie wysyła pakiety detekcyjne, stwierdza obecność domowego translatora NAT i transparentnie przełącza całą transmisję na port UDP 4500. Z perspektywy domowego routera połączenie VPN jest traktowane jak standardowy strumień UDP, co pozwala na bezproblemową alokację portu publicznego.

Szczególnym wyzwaniem pozostają jednak sieci z wielostopniową translacją operatorską CGNAT w sieciach komórkowych, gdzie dynamiczne zmiany portów mogą destabilizować starsze implementacje IKEv1. W takich środowiskach najskuteczniejsze okazują się protokoły IKEv2 z technologią MOBIKE, OpenVPN operujący na porcie TCP 443 oraz protokół WireGuard wyposażony w mechanizm PersistentKeepalive.

Źródła i dokumentacja techniczna: Microsoft Learn: Wdrażanie Always On VPN dla pracowników zdalnych.

Zestawienie stabilnego połączenia site-to-site pomiędzy dwoma odległymi oddziałami przedsiębiorstwa staje się poważnym wyzwaniem inżynierskim w sytuacji, gdy oba obiekty korzystają z tanich łącz abonenckich (np. łącza LTE/5G lub łącza światłowodowe z dynamicznym adresem za operatorem CGNAT). Ponieważ żaden z routerów nie posiada bezpośrednio routowalnego publicznego adresu IP, klasyczny model inicjacji połączenia 'punkt-punkt' staje się technicznie niewykonalny.

W klasycznej architekturze sieciowej rozwiązaniem tego problemu jest wdrożenie modelu gwiazdy (Hub-and-Spoke) z wykorzystaniem centralnego koncentratora VPN (Hub) ulokowanego w centrum danych (Data Center) lub w chmurze obliczeniowej (IaaS), który dysponuje stałym adresem publicznym. Oba oddziały (Spokes) inicjują połączenia wychodzące z obsługą NAT-T do centralnego serwera Hub, który następnie realizuje bezpieczny tranzyt pakietów pomiędzy oddziałami.

Drugim, rewolucyjnym podejściem eliminującym konieczność przesyłania całego ruchu przez centralny serwer są nowoczesne sieci kratowe nowej generacji (Mesh VPN), reprezentowane przez technologie takie jak Tailscale czy ZeroTier. Technologie te wykorzystują zaawansowany mechanizm ICE oraz protokoły STUN/TURN. Węzły komunikują się z publicznym serwerem koordynacyjnym wyłącznie w celu wymiany kluczy publicznych i adresów refleksyjnych, po czym wykonują procedurę UDP Hole Punching.

Dzięki precyzyjnemu przewidywaniu zachowań translatorów NAT węzły Mesh VPN potrafią w ułamku sekundy 'przebić' zapory po obu stronach i zestawić bezpośredni, bardzo wydajny tunel kryptograficzny punkt-punkt z użyciem protokołu WireGuard. Ruch danych przesyłany jest bezpośrednią ścieżką z minimalnym opóźnieniem (latency), bez obciążania zewnętrznych serwerów pośredniczących.

Źródła i dokumentacja techniczna: Oficjalny portal Tailscale: Bezpieczne sieci kratowe Mesh VPN.

Program Wireshark stanowi najważniejsze, bezpłatne narzędzie analizy protokołowej w rękach inżyniera sieciowego, pozwalające na empiryczną weryfikację teoretycznych założeń standardów IETF. Podczas badania transmisji IPsec w środowiskach z translatorem NAT analiza śladu pakietów pozwala na bezsporne prześledzenie każdego z trzech etapów procesu NAT Traversal.

Podstawowym filtrem wyświetlania stosowanym podczas analizy jest wyrażenie: udp.port == 4500 || udp.port == 500. W początkowej fazie sesji inżynier obserwuje pakiety IKE na porcie 500. Rozwijając drzewo protokołu ISAKMP w oknie szczegółów pakietu, można sprawdzić obecność ładunków Vendor ID oraz odczytać ich treść. Odnalezienie identyfikatora RFC 3947 potwierdza, że stacja zadeklarowała pełną obsługę standardu.

W kolejnych komunikatach Fazy 1 (komunikaty 3 i 4 trybu Main Mode) analizator Wireshark prezentuje ładunki NAT-D. Inżynier może zaobserwować surowe skróty SHA-1 adresów IP i portów. Bezpośrednio po tych pakietach w śladzie sieciowym następuje kluczowy moment migracji: kolejne komunikaty wymiany kluczy oraz pakiety danych ESP zaczynają pojawiać się wyłącznie na porcie UDP 4500.

Analizując pakiety na porcie 4500, Wireshark w czytelny sposób rozróżnia ich zawartość. Jeśli pakiet zawiera Non-ESP Marker (pierwsze 4 bajty równe 0x00000000), analizator poprawnie dekoduje go jako pakiet IKE. Jeśli pierwsze 4 bajty zawierają niezerowy identyfikator SPI, program wyświetla nagłówek UDP Encapsulated ESP, prezentując numer SPI, numer sekwencyjny oraz zaszyfrowany ładunek, co potwierdza bezbłędne wdrożenie standardu RFC 3948.

Źródła i dokumentacja techniczna: Oficjalny podręcznik użytkownika Wireshark User's Guide.

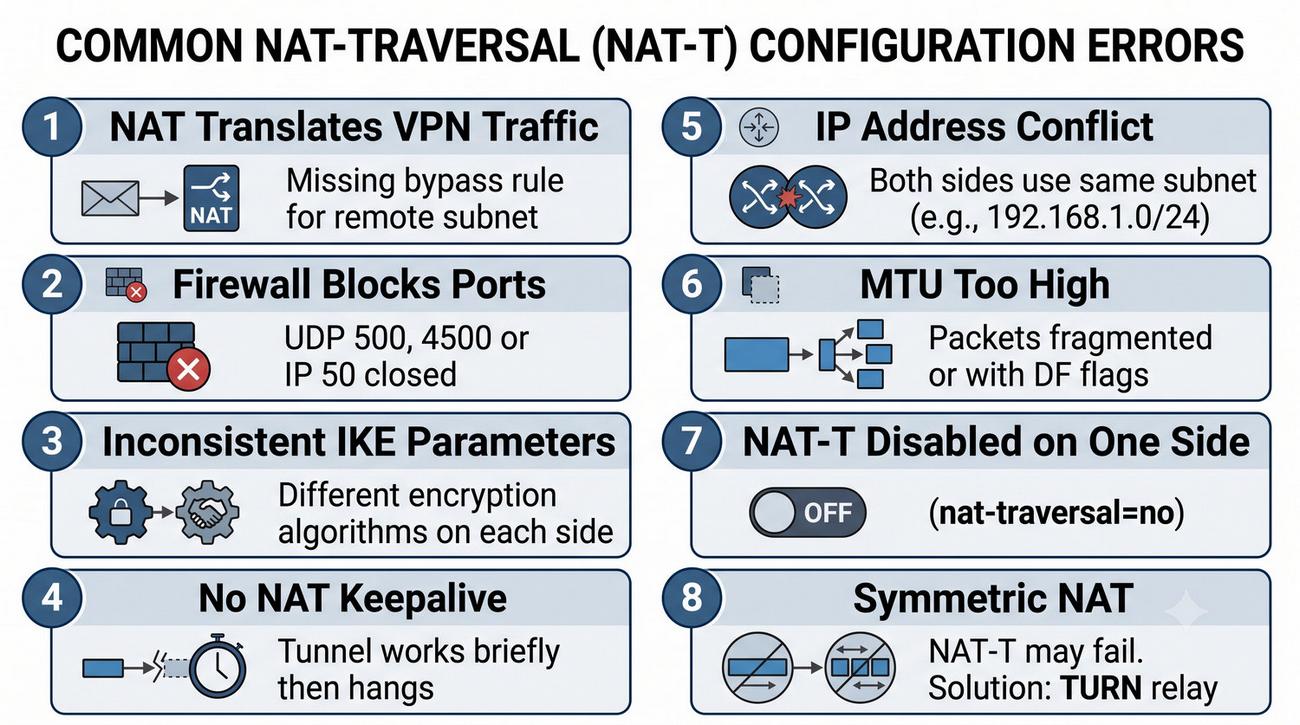

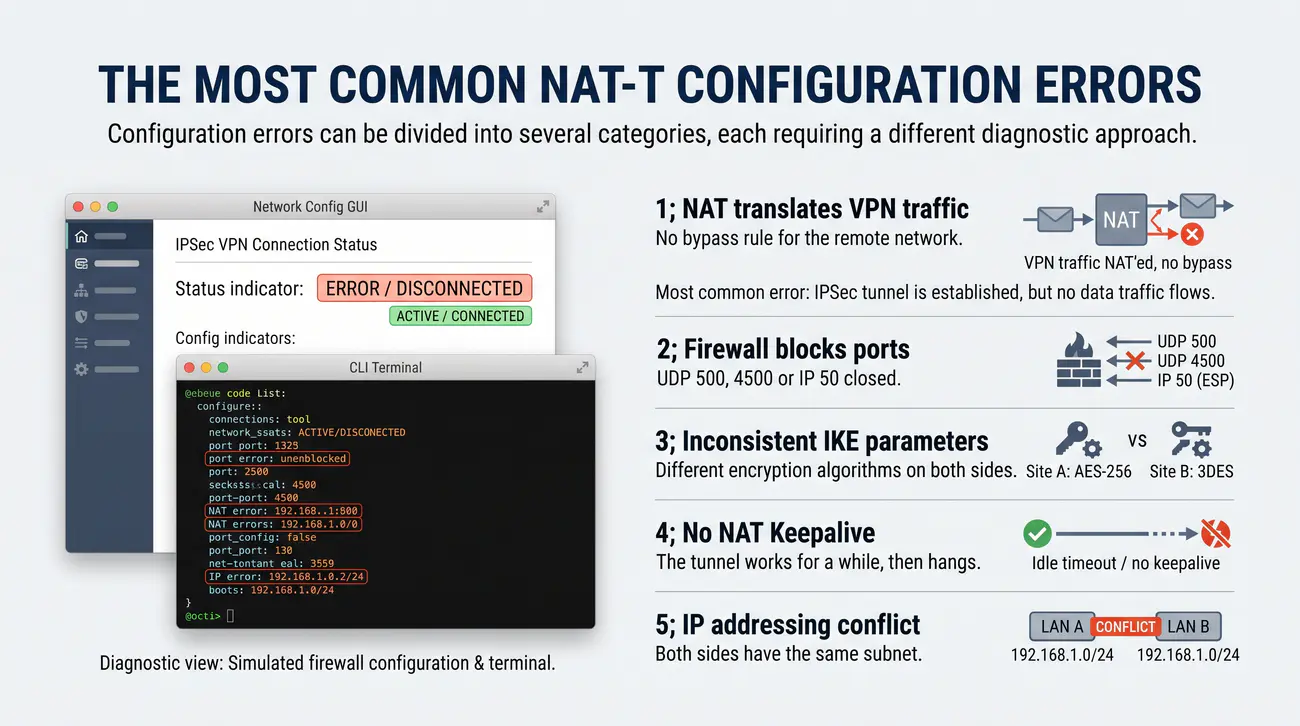

Wieloletnie doświadczenie zdobyte podczas laboratoryjnych i audytowych weryfikacji sieci korporacyjnych pozwala na wyodrębnienie powtarzającego się katalogu kardynalnych błędów konfiguracyjnych, które uniemożliwiają poprawne zestawienie tuneli IPsec z obsługą NAT Traversal. Zrozumienie natury tych błędów jest kluczowe dla sprawnego prowadzenia procedur diagnostycznych.

Błąd pierwszy i bezwzględnie najczęstszy to brak poprawnej reguły NAT Bypass (lub brak access-list deny w Cisco IOS). W takim przypadku router brzegowy wykonuje maskaradę dla całego ruchu wychodzącego, zamieniając prywatny adres stacji roboczej na adres publiczny routera. Pakiety przestają odpowiadać selektorom polityki IPsec i zostają wysłane jawnym tekstem do sieci Internet, gdzie natychmiast giną.

Błąd drugi to niekompletna konfiguracja zapory sieciowej. Administratorzy często otwierają port UDP 500, zapominając o porcie UDP 4500. W efekcie Faza 1 IKE rozpoczyna się pomyślnie, lecz w momencie wykrycia translatora i przełączenia na port 4500 zapora ogniowa bezwzględnie blokuje cały dalszy ruch, a tunel ulega zamrożeniu z kodem błędu limitu czasu (timeout).

Kolejne krytyczne błędy obejmują: brak pakietów NAT Keepalive (powodujący zrywanie tunelu po kilkudziesięciu sekundach bezczynności), konflikt adresacji IP pomiędzy lokalną a zdalną siecią LAN (obie sieci korzystają z tej samej podsieci, np. 192.168.1.0/24, co uniemożliwia trasowanie) oraz brak reguł obniżających parametr MSS (MSS Clamping), co prowadzi do cichego odrzucania dużych pakietów TCP z ustawioną flagą Don't Fragment.

Źródła i dokumentacja techniczna: Baza wiedzy StrongSwan: Najczęstsze pytania i rozwiązywanie problemów (FAQ).

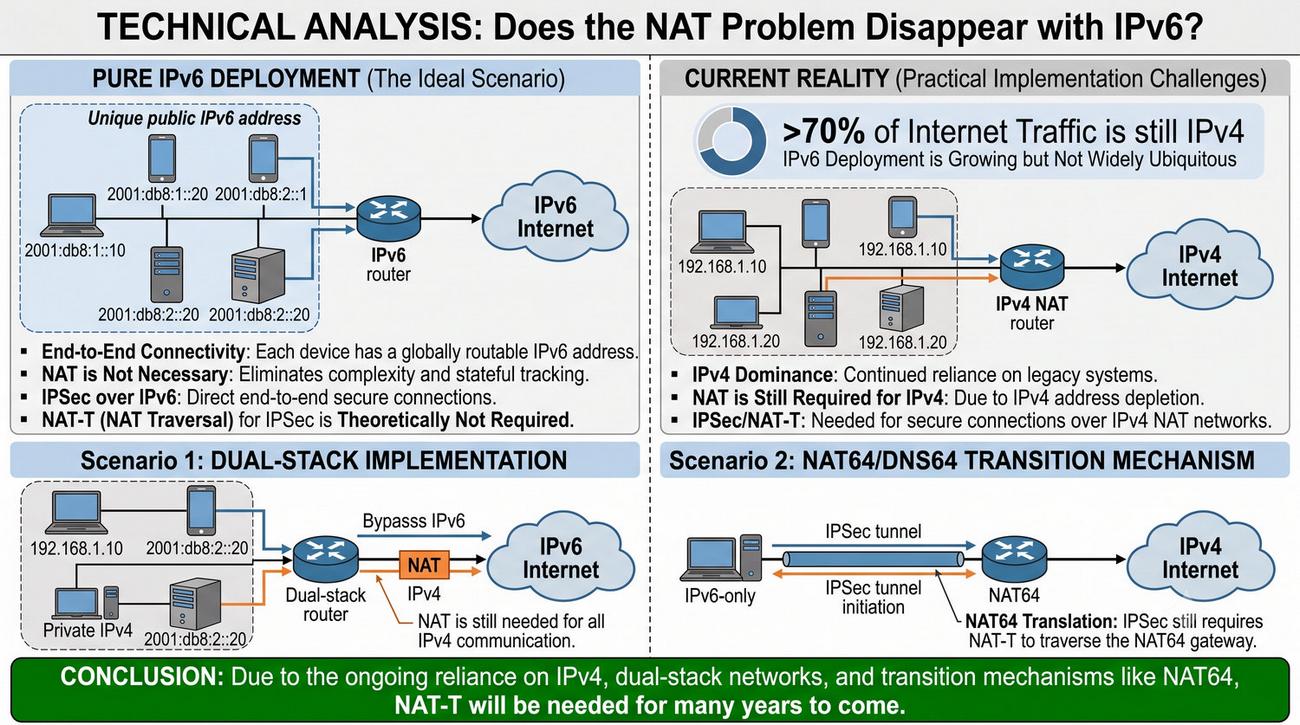

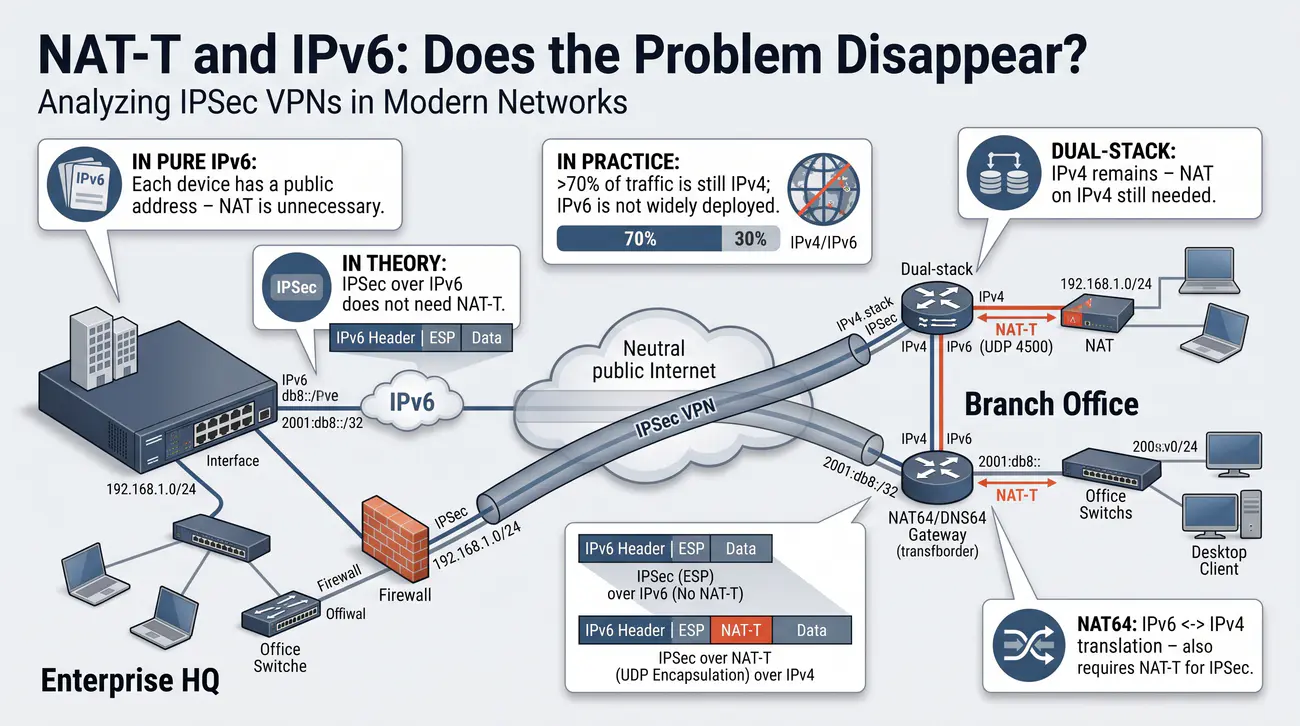

W teoretycznym modelu architektury sieciowej wdrożenie protokołu IPv6 miało raz na zawsze wyeliminować problem translacji adresów sieciowych. Dzięki olbrzymiej, 128-bitowej przestrzeni adresowej IPv6 przywraca pierwotną zasadę komunikacji end-to-end, w której każdy host na Ziemi może posiadać globalnie unikalny adres publiczny. W czystej sieci IPv6 translacja NAT jest całkowicie zbędna, a protokół IPsec może bezpiecznie operować w swojej natywnej formie bez narzutu enkapsulacji UDP.

Rzeczywistość inżynierska okazuje się jednak znacznie bardziej złożona. Globalna migracja do protokołu IPv6 jest procesem wieloletnim i bardzo nierównomiernym. Zdecydowana większość sieci korporacyjnych i dostawców Internetu funkcjonuje obecnie w modelu podwójnego stosu (Dual-Stack), w którym ruch IPv4 nadal stanowi dominujący wolumen transmisji. Dopóki w strukturze sieci występuje protokół IPv4, dopóty mechanizmy NAT oraz technologia NAT-T pozostają krytycznym elementem infrastruktury.

Co więcej, w procesie migracji powszechnie stosuje się mechanizmy translacji pomiędzy protokołami, takie jak NAT64 oraz DNS64, umożliwiające stacjom pracującym w sieci czysto IPv6 łączenie się z serwerami IPv4 w starym Internecie. Translator NAT64 modyfikuje nagłówki pakietów na granicy protokołów, co ponownie wprowadza konieczność stosowania wyspecjalizowanych mechanizmów adaptacyjnych dla protokołów kryptograficznych.

Wnioskiem dla inżynierów sieciowych jest świadomość, że znajomość technologii NAT Traversal, formatu RFC 3948 oraz technik enkapsulacji UDP pozostanie jedną z fundamentalnych kompetencji zawodowych w teleinformatyce przez co najmniej kolejną dekadę.

Źródła i dokumentacja techniczna: Dokumentacja MikroTik RouterOS: Adresacja IP i Dual-Stack.

Podsumowując teoretyczną część zagadnień poświęconych technologii NAT Traversal, należy podkreślić, że problem niekompatybilności klasycznych protokołów VPN z mechanizmami translacji adresów wynikał z fundamentalnego konfliktu założeń projektowych. Architektura IPsec zakładała pełną integralność nagłówków IP oraz brak ingerencji węzłów pośredniczących w tranzycie, podczas gdy translator NAT opiera się na ciągłej modyfikacji adresów logicznych.

Kluczowymi barierami technicznymi okazały się: brak numerów portów transportowych w protokołach ESP (IP 50) i GRE (IP 47), unieważnianie sumy kontrolnej ICV w protokole AH (IP 51) na skutek modyfikacji adresu nadawcy, unieważnianie sum kontrolnych pseudonagłówka TCP/UDP wewnątrz zaszyfrowanego ładunku w trybie transportowym oraz konflikty portu UDP 500 przy równoległych sesjach IKE za pojedynczym adresem publicznym.

Wdrożenie standardów RFC 3947 (negocjacja i detekcja NAT-D) oraz RFC 3948 (enkapsulacja ESP wewnątrz datagramów UDP na porcie 4500 z wykorzystaniem znacznika Non-ESP Marker) pozwoliło na eleganckie i bezpieczne rozwiązanie wszystkich wymienionych problemów bez obniżenia poziomu bezpieczeństwa kryptograficznego.

Współczesna inżynieria sieciowa bezwzględnie rekomenduje wykorzystywanie nowoczesnego protokołu IKEv2 (RFC 7296), w którym obsługa NAT-T jest wbudowana na stałe, a integracja ze standardem MOBIKE (RFC 4555) gwarantuje nieprzerwaną łączność stacji mobilnych nawet w warunkach dynamicznych zmian adresu za translatorami operatorskimi.

Źródła i dokumentacja techniczna: Publikacja NIST SP 800-131A Rev 2: Przejścia algorytmów kryptograficznych.

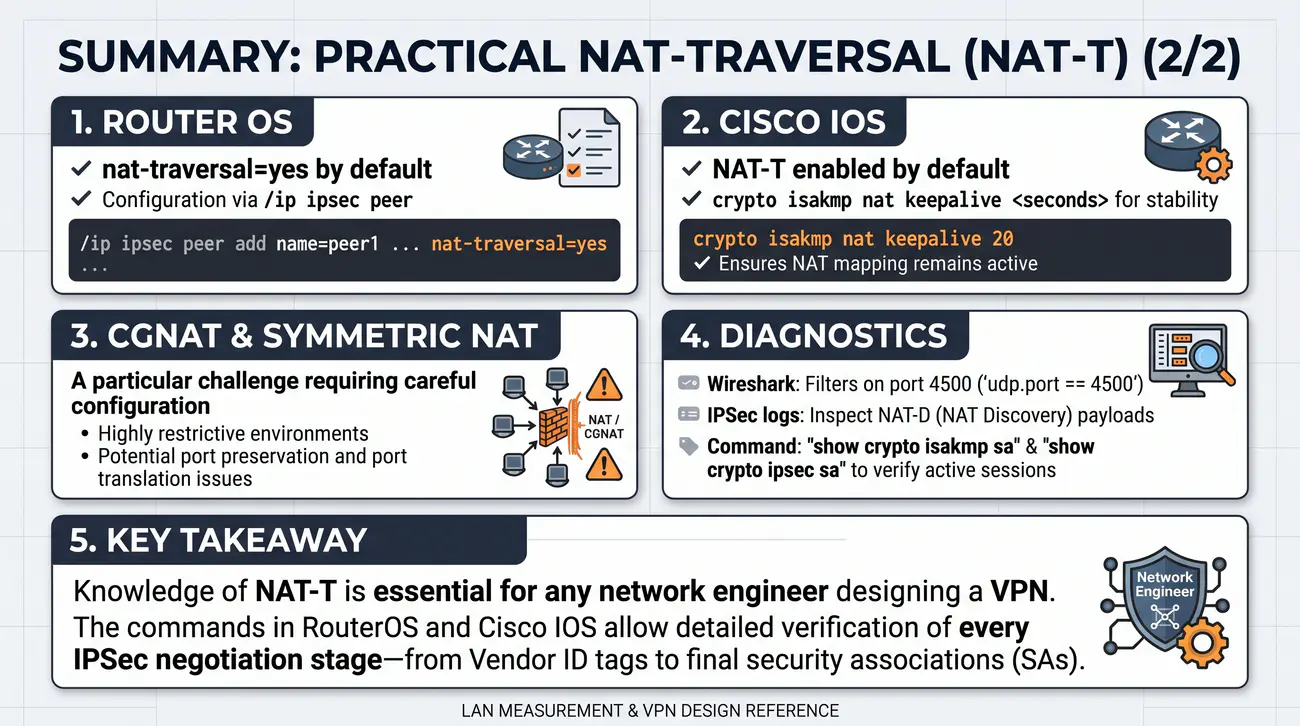

Wymiar praktyczny wdrażania bezpiecznych wirtualnych sieci prywatnych wymaga od inżyniera sieciowego holistycznego spojrzenia na architekturę teleinformatyczną. Sukces wdrożenia nie zależy wyłącznie od poprawności parametrów kryptograficznych, lecz od harmonijnego współdziałania stosu VPN z tablicami trasowania, politykami translacji adresów oraz regułami zapory ogniowej.

W systemach MikroTik RouterOS fundamentem stabilnego łącza jest prawidłowe zdefiniowanie profilu Fazy 1 (z parametrem nat-traversal=yes), utworzenie polityki w trybie tunelowym oraz bezwzględne umieszczenie reguły NAT Bypass powyżej ogólnej maskarady WAN. W systemach Cisco IOS kluczowe znaczenie ma precyzyjne sformułowanie reguł listy ACL dla translacji NAT z wykluczeniem ruchu tunelowego za pomocą klauzuli deny oraz włączenie odświeżania sesji poleceniem crypto isakmp nat keepalive 20.

Niezależnie od wybranej platformy sprzętowej obligatoryjnym elementem każdej instalacji tunelowej jest wdrożenie mechanizmu MSS Clamping (ograniczenie TCP MSS do poziomu 1360-1380 bajtów), co eliminuje problem fragmentacji pakietów wywołany narzutem nagłówków UDP i ESP. W przypadku technologii WireGuard kluczem do sukcesu za barierami NAT jest zdefiniowanie parametru persistent-keepalive=25s.

W procesie diagnostyki i audytu inżynierowie powinni posługiwać się zaawansowanymi analizatorami pakietów (Wireshark) oraz zaawansowanymi emulatorami sieciowymi (GNS3, EVE-NG), unikając uproszczonych symulatorów. Zrozumienie mechanizmów NAT Traversal stanowi fundament wiedzy niezbędnej do projektowania nowoczesnych, bezpiecznych i odpornych na awarie sieci korporacyjnych.

Źródła i dokumentacja techniczna: Oficjalny portal zespołu CERT Polska (NASK-PIB).
